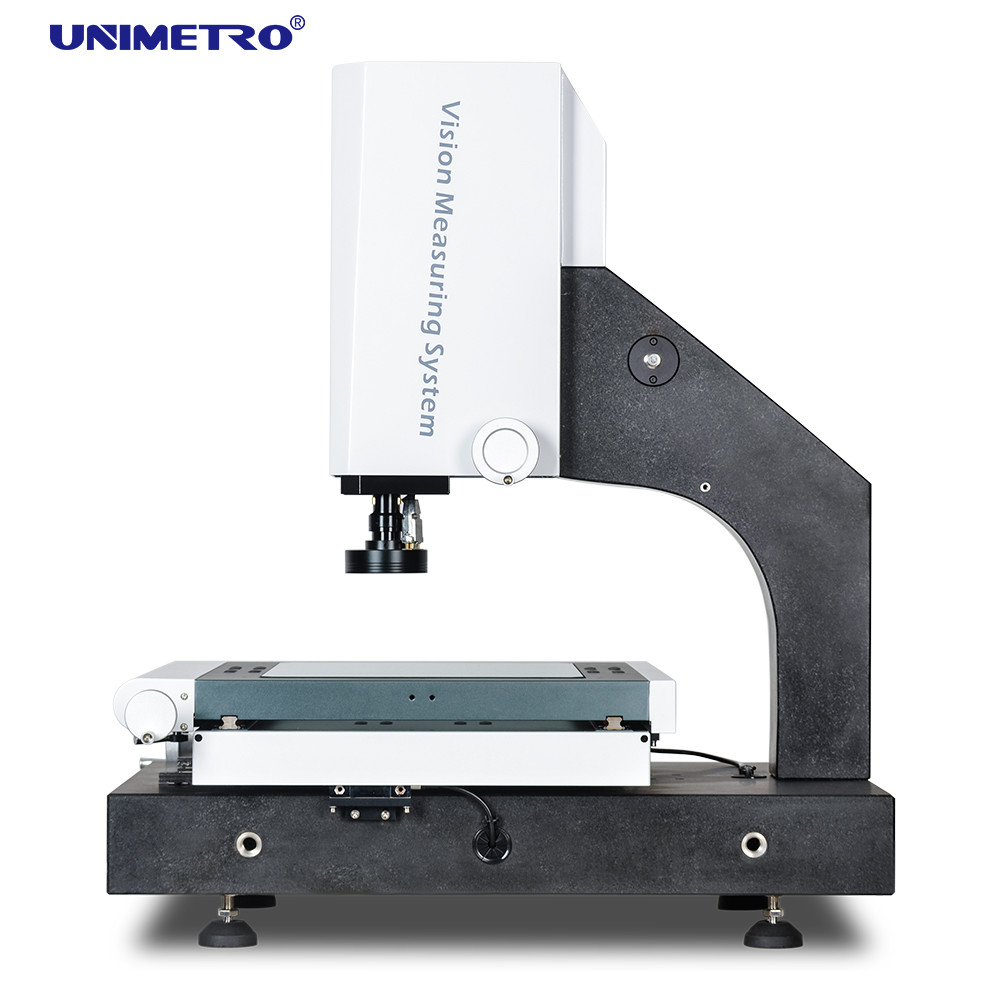

Hochwertige optische Messgeräte, manuelle Bildvermessungsmaschine, VMM-Maschine
Unsere manuelle Bildvermessungsmaschine kann wie im folgenden Video gezeigt bedient werden:
◉ Granitsockel und -säule, ausgezeichnete Stabilität;
◉ Aluminium-Arbeitstisch, wodurch die Bewegungssteuerung schnell reagiert und flexibel ist;
◉ Verwendung von HIWIN-Linearführungen und hochpräzisen Linearschienen, mit Aluminium-Arbeitstisch und Harteloxierung, gewährleistet die hohe dynamische Leistung und lange Lebensdauer der Maschine.
◉ Integriertes Steuerungssystem, eingebettet mit Bewegungssteuerung und allen Signalsteuerungen wie Beleuchtung und Linearmaßstab-Lesung, gewährleistet, dass die Leistung der Maschine extrem stabil ist.
◉ 3-Achsen-Linearmaßstäbe mit 0,5 μm Auflösung
◉ Hochleistungs-Autofokus-Funktion
◉ Kompatibel mit Renishaw-Tastkopf
◉ Aluminium-Arbeitstisch und Harteloxierung

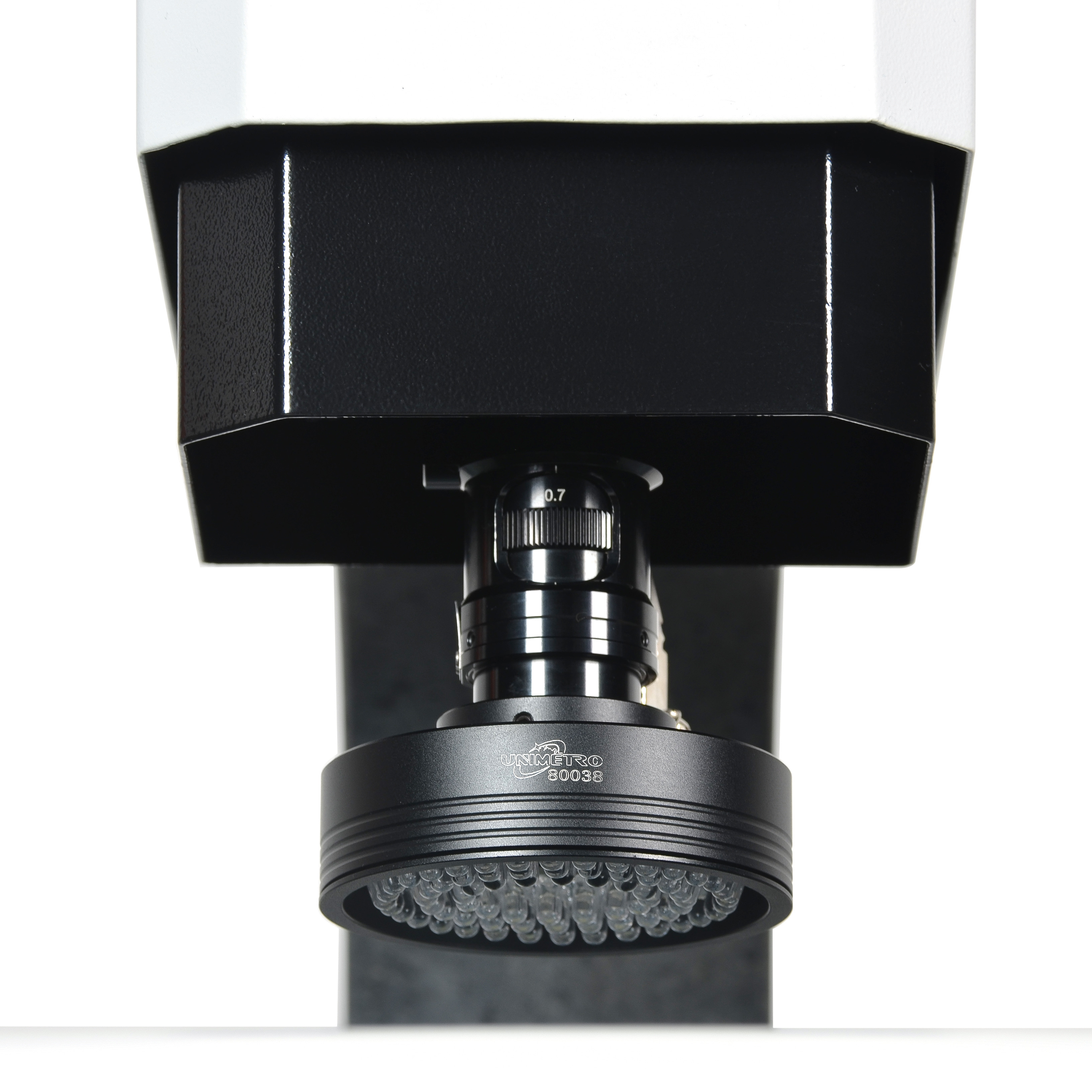

◉ 3 Ringe, 8 Sektionen LED-Ringlicht, softwaregesteuert und programmierbar
◉ Parallele Lichtweg-LED-Konturenlicht, softwaregesteuert und programmierbar
◉ 1,2M Pixel HD-Digitalkamera
◉ Integrierter Kernsteuerkasten
◉ Motorisierte Z-Achsen-Steuerung
◉ HIWIN-Linearführung
◉ Mit Laserindikatoren zur Positionsbestimmung und Fokussierung
◉ 0,7-4,5X manuelles, gezahntes Zoomobjektiv mit Vergrößerungssignal-Rückmeldesensor
EIGENSCHAFTEN
Unsere manuelle Bildvermessungsmaschinekann eine 3D-Funktion realisieren, indem ein Tastkopf hinzugefügt wird.
◉ Einfache Kalibrierung
◉ Mehrfachwinkel-Tastung
◉ Schnelle Koordinatensystem-Einstellung
◉ Kompatibel mit der gesamten Renishaw-Stylus-Linie
◉ CAD-Modul unterstützt (Optional)
◉ 3D-Zeichnungsausgabe
◉ Stern-Tastkopf kompatibel
◉ 3D-Abmessungsmessung
◉ Bild- und Tastkopf-Kombinationsmessung
◉ Tastkopfhalterung unterstützt (Optional)
Parameter
| Modell |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Abmessung (mm) (L*B*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Messbereich (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Messgenauigkeit (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Wiederholbarkeit (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140kg |
190kg |
240kg |
290kg |
| Bild und Messung |
CCD |
1,2M Pixel HD-Digitalkamera |
| Objektiv |
0,7-4,5X manuelles, gezahntes Zoomobjektiv mit Vergrößerungssignal-Rückmeldesensor |
| Vergrößerung |
18-195X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.) |
| Sichtfeld |
8,1~1,3mm |
| Arbeitsabstand |
80mm |
| Linearmaßstab-Auflösung |
0,5 μm (0,1 μm als Option) |
| Antriebssystem |
X-, Y-, Z-Achsen-Handsteuerung |
| Beleuchtung |
Programmierbares 4-Sektionen-LED-Ringflächenlicht, paralleles LED-Konturenlicht, 8-Sektionen-LED-Ringlicht, koaxial, optional |
L ist die Messlänge (mm), die mechanische Genauigkeit der Z-Achse und die Fokussiergenauigkeit hängen von der Oberfläche des Werkstücks ab. **Die Vergrößerung ist ein Näherungswert, der mit der Größe des Monitors und der Auflösung zusammenhängt.
Sichtfeld (mm) = (Diagonale*Horizontal*Vertikal)
0,5X oder 2X Objektiv ist optional erhältlich und realisiert eine Bildvergrößerung: 13X~86X oder 52X~344X.
Softwarefunktionen
Unseremanuelle Bildvermessungsmaschineverwendet die leistungsstarke Funktionssoftware.
INSPECT 3D BILDVERMESSUNG SOFTWARE
Die UNIMETRO INSPECT3D Software hat eine benutzerfreundliche Benutzeroberfläche, ist leicht zu erlernen,
leistungsstarke Funktionen, mit denen die Benutzer schnell und präzise messen können.
Die Software bietet eine vollständige englische Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen
◉ CAD-Datei importieren und messen
◉ Teileanordnung und Makromessung
◉ Autofokus und Höhenmessung
◉ Navigationsfunktion hilft bei der schnellen Ortung
◉ Leistungsstarke geometrische Messfunktion
◉ Mehrere Datenberichte und grafische Datenausgabefunktion
◉ Flexibles Benutzerprogramm
◉ Referenzelemente erstellen
◉ Leistungsstarke Kantenerkennungsfunktion
◉ Unterstützung für mehrere externe Zubehörteile
◉ Automatische Berechnung der geometrischen Toleranz der Elemente
◉ Komplizierte Produktion schnell und bequem messen
Firmeninformationen
Unser Kunde & Agent
| FAQ |
| Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen? |
| A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort in 24 Stunden. |
| Q2: Worauf konzentriert sich Ihr Unternehmen hauptsächlich? |
| A2: Wir produzieren hauptsächlich Bildvermessungsmaschinen, Koordinatenmessmaschinen, CMM&VMM-Vorrichtungen usw. |
| Q3: Wie wählt man die geeignete Spezifikation aus? |
| A3: Sobald Sie uns die Vielfalt und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über ein Messinstrument mit geeigneten Spezifikationen. |
| Q4: Akzeptieren Sie einen kundenspezifischen Service? |
| A4: Sicher! Wir können nicht nur typische Maschinen anbieten, sondern auch Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind. |
| Q5: Wie lange ist Ihre Garantiezeit? |
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und wir haben
viele zerbrechliche Teile verbessert. Sie können sich auf unsere Produktqualität verlassen. |
