| Herkunftsort: | China |
|---|---|
| Markenname: | Unimetro |
| Zertifizierung: | CE ISO |
| Modellnummer: | HE652 |
| Min Bestellmenge: | 1set |
| Preis: | usd32500-usd37500/set |
| Verpackung Informationen: | Holzetui |
| Lieferzeit: | 15days |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 30 Sätze pro Monat |
| Dimension: | 1700*1180*1750mm | Nettogewicht: | 1500 kg |
|---|---|---|---|
| X/Y-Reisen: | 500x600 | Genauigkeit: | ≤3+L/200um |
| Wiederholbarkeit: | 3m | ||
| Hervorheben: | Große Visions-Maß-Maschinen,Cnc-Visions-Maß-Maschinen,Visions-Maß bearbeitet Vmm maschinell |
||

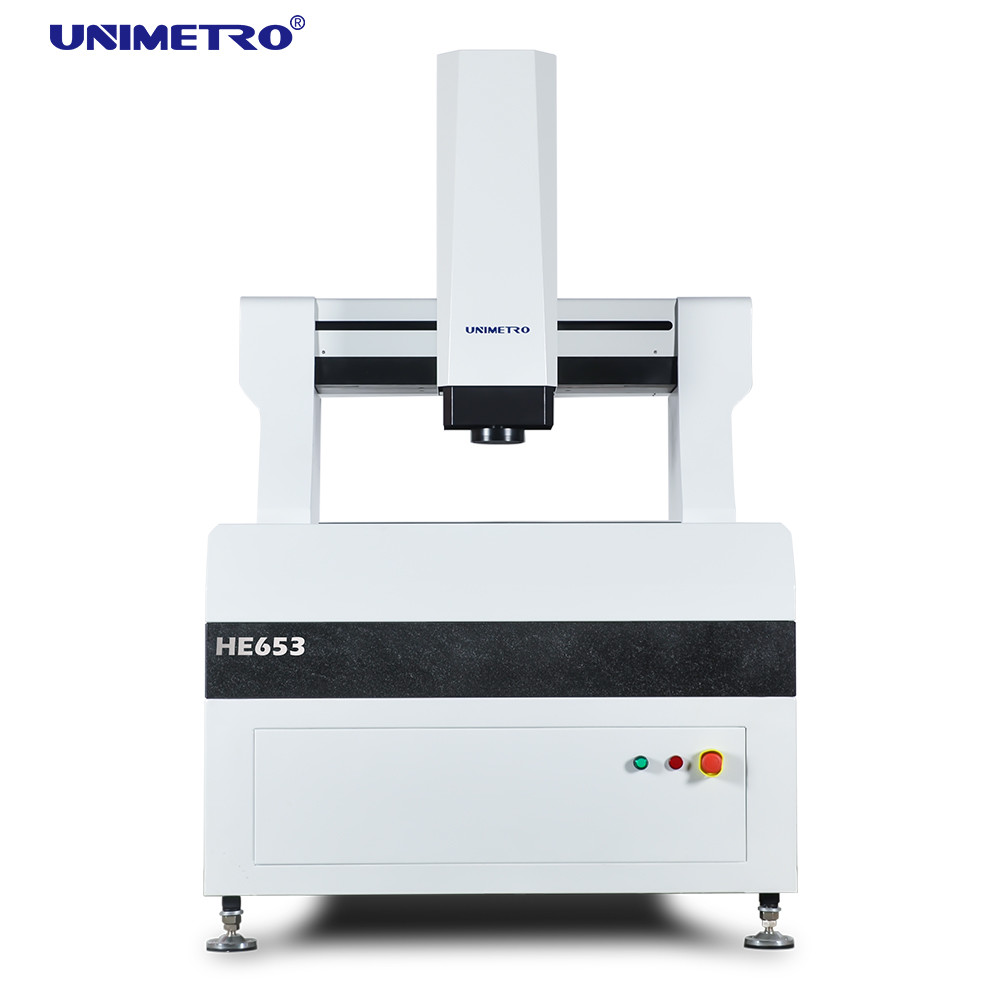

Die HE-Serie mit hoher Genauigkeit visueller Messsysteme des Portals kombiniert hohe Genauigkeit und hohe Effizienz und bietet eine schnelle Messung der geometrischen Elemente verschiedener Arten von Teilen.Die HE-Serie wird in verschiedenen Branchen und Produkten als PCB weit verbreitet., Kupferplattiertes Laminat, Glasplatten,LCD-Module und Isolationsmaterialien usw.
Die Analyse von Endelementen wird im Entwurfsprozess der HE-Serie eingeführt, um eine hohe Steifigkeit und eine genaue mechanische Struktur zu gewährleisten.Die Maschinenbasis verwendet geschlossene Rahmen bewegliche Brücke-Typ Struktur,der einfach ist und eine hohe Belastbarkeit und die beste Bewegungsleistung bietet.
Eigenschaften
>> Bewegliche Portandstruktur und beim Messen festes Werkstück;
>> Vierachsige CNC-Full-Automatik-Schließschleife, voll automatische Messung;
>> 000 Granitbasis und -balken, stabil und zuverlässig;
>> Offene Gitterliner mit einer Auflösung von 0,1 um, hoher Präzision und guter Stabilität;
>> Präzision lineare Führungsschiene, Schleifkugel Schraube und Panasonic AC Servomotor sorgen für die Stabilität der Positionierung Genauigkeit der Maschine Bewegungssystem;
>> hochauflösende Farbkamera, um die Anforderungen an klare Beobachtung und stabile Messung zu erfüllen;
>> 6,5x kontinuierlicher automatischer Zoomobjektiv, genauer automatischer Zoom, eine Pixelkorrektur genügt;
>> Die programmierbare 5-Ring 8-Zone LED-Oberflächenlichtquelle und das parallele LED-Transmissions-Lichtschnittlichtsystem können eine intelligente Helligkeitsanpassung von 256 Stufen realisieren;
>> Die importierte Kontaktsonde ist so konfiguriert, dass sie 3D-Messungen realisiert;
>> Immeasuring4.2 ist eine leistungsstarke und einfach zu bedienende automatische Bildmesssoftware mit unabhängigen Eigentumsrechten.
Funktion der Software
▶Die ULTRA-Serie ist mit der Verbundmesssoftware External-Array RationalVue in der Lage, eine leistungsstarke 2D/3D-Verbundmessfunktion anzubieten.
▶Eine einfache und leicht verständliche Bedienoberfläche macht die Messung einfacher und effizienter.
▶Das automatische Messprogramm kann so eingestellt werden, dass die Chargemessung effizient und schnell abgeschlossen wird.
Parameter
| Modell |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y Reisen ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z-Achse Fahrt ((mm) |
200 (kann je nach Kundenanforderungen angehoben werden) |
|||||
|
Lastkapazität |
ca. 35 kg |
|||||
| Abmessungen (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| Gewicht ((kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Entschließung |
0.5 μm (optional 0,1 μm) |
|||||
|
Kamera |
2M HD GIGA-Digitalkamera |
|||||
|
Zoomobjektiv |
Profi-Auto-Zoom-Objektiv Vergrößerung des Zoom-Objektivs: 1~10X |
|||||
|
Videovergrößerung |
18~195X (je nach verschiedenen Modellen der ausgewählten Kamera ändert sich die Vergrößerung; die tatsächliche Vergrößerung hängt von den Messdaten ab) |
|||||
|
Ausnahme: |
8.1~1.3mm (Nach den verschiedenen Abgleichschemata von Kamera und Objektiv ändert sich das Sichtfeld entsprechend, und das tatsächliche Sichtfeld unterliegt den Messdaten) |
|||||
|
Genauigkeit* |
≤ (3+L/200) μm |
|||||
|
Erleuchtung |
Programmierbare 5-Ring 8-Abschnitte LED-Oberflächenbeleuchtung (40-Abschnitte Ringlicht,Co-axial Licht,bewegliche mehrfarbige Ringlicht für Option) |
|||||
Unternehmensinformationen
Unser Kunde und Agent
| Häufig gestellte Fragen |
|---|
| F1: Sind Sie eine Fabrik oder Handelsgesellschaft? |
| A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden. |
| F2: In welchem Bereich ist Ihr Unternehmen hauptsächlich tätig? |
| A2: Wir produzieren hauptsächlich Vision-Messmaschine, Koordinaten-Messmaschine, CMM- und VMM-Leuchtkörper usw. |
| F3: Wie wähle ich die richtige Spezifikation? |
| A3: Solange Sie uns die Art und Größe des zu messenden Produkts mitteilen, wird Ihnen unser professionelles Team das Messgerät geeigneter Spezifikationen empfehlen. |
| Q4: Akzeptieren Sie kundenspezifischen Service? |
| A4: Wir können nicht nur typische Maschinen liefern, sondern auch die Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind. |
| F5: Wie lang ist Ihre Garantiezeit? |
| A5: Unsere Produktgarantie beträgt 1 Jahr. Sie können sich auf die Qualität unserer Produkte verlassen. |
