Detailinformationen

Dimension:	600740980 mm	Messbereich:	300200200
Messgenauigkeit:	2,5+l/100	Gewicht:	190 kg
Wiederholbarkeit:	2.5 μm
Hervorheben:	Schnelle reagierende Visions-Maß-Maschine , Z-Achsen-Visions-Maß-Maschine , Visions-Maß-Maschine motorisierte Steuerung

Produkt-Beschreibung

Hochpräzise visuelle Messsysteme führten Konturlicht-Vision-Messmaschinen VMM-Maschine

Produktbeschreibung

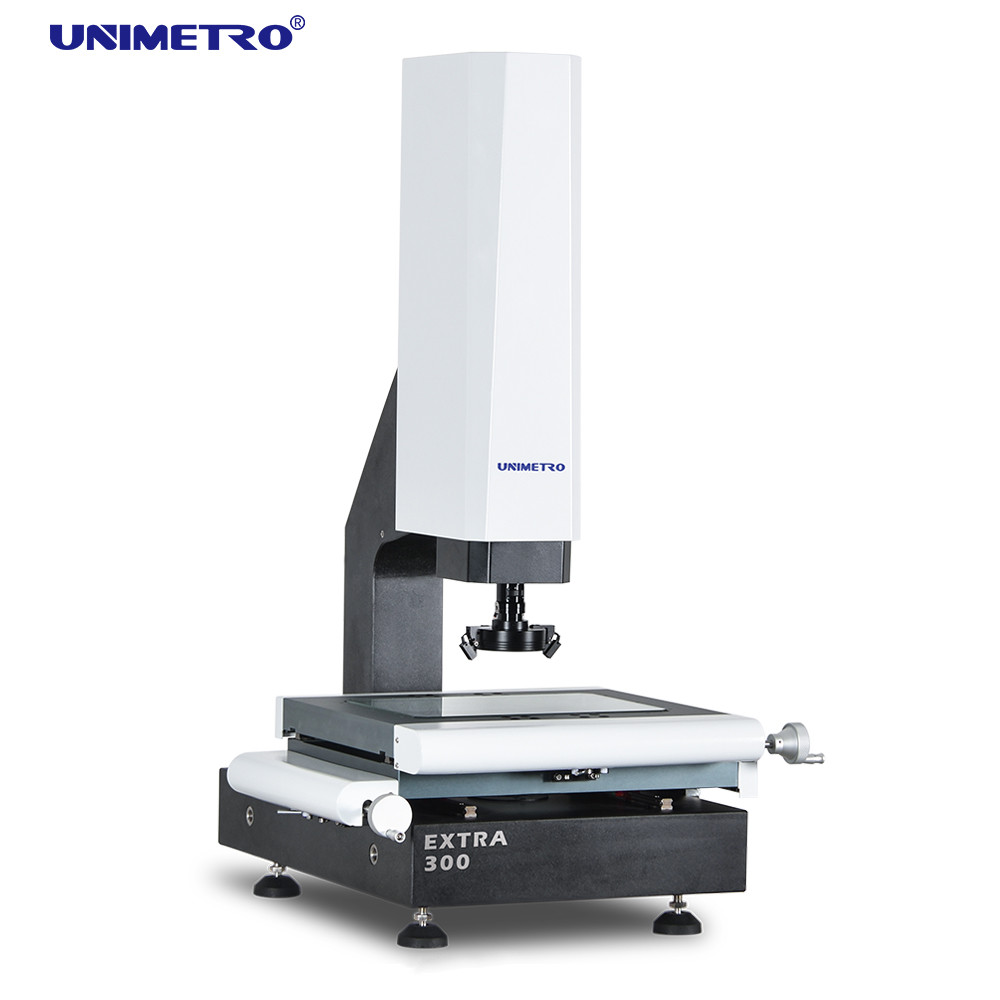

Bildmessmaschine mit LED-Konturbeleuchtung, schneller Reaktion und motorisierter Z-Achsensteuerung 0

Unsere Vision-Messgeräte verfügen über die folgenden Funktionen:
► Sockel und Säule aus Granit, hervorragende Stabilität;
► Die Z-Achse verfügt über ein hochpräzises Linearführungs- und Servomotor-Steuerungssystem, um eine automatische Fokussierung zu realisieren, den Fehler der künstlichen Fokussierung zu beseitigen und die Messgenauigkeit und -stabilität zu verbessern;
► Arbeitsbühne aus Aluminium, damit die Bewegungssteuerung schnell reagiert und flexibel ist;
► Programmierbare 3-Ring-LED-Oberflächenlichtquelle mit 4 Abschnitten, Transmissionsparallel-LED-Konturlichtquellensystem und das integrierte Lichtanpassungsmodul der Software können die Helligkeit des Lichts in 3 Ringen und 4 Zonen frei steuern.

Hardeare-Konfiguration

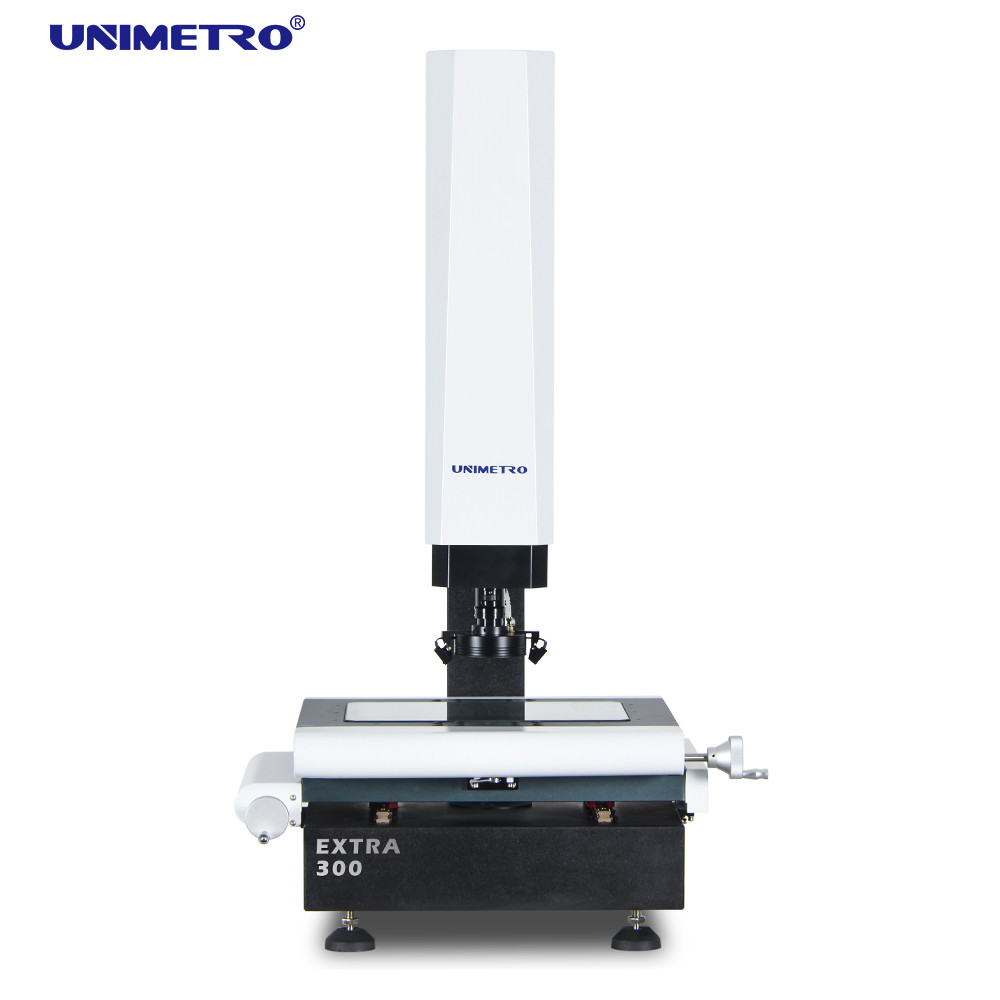

Bildmessmaschine mit LED-Konturbeleuchtung, schneller Reaktion und motorisierter Z-Achsensteuerung 1

Die Konfigurationen unserer Vision-Messmaschinen sind wie folgt:
● 3-Achsen-Linearmaßstäbe mit 0,5 µm Auflösung
● Hochleistungs-Autofokusfunktion
● Kompatibel mit dem Renishaw-Tastsystem
● Arbeitstisch aus Aluminium und harteloxiert
● 3 Ringe, 8 Abschnitte, LED-Ringlicht, softwaregesteuert und programmierbar
● Softwaregesteuertes und programmierbares LED-Konturlicht mit parallelem Lichtweg
● 1,2-Megapixel-HD-Digitalkamera
● Integrierte Kernsteuerbox
● Motorisierte Steuerung der Z-Achse
● HIWIN-Linearführung
● Manueller Impulsgenerator zur Bewegungssteuerung der Z-Achse
● Mit Laseranzeigen zur zusätzlichen Positionierung und Fokussierung
● 0,7-4,5-fach manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor

Produktmerkmale

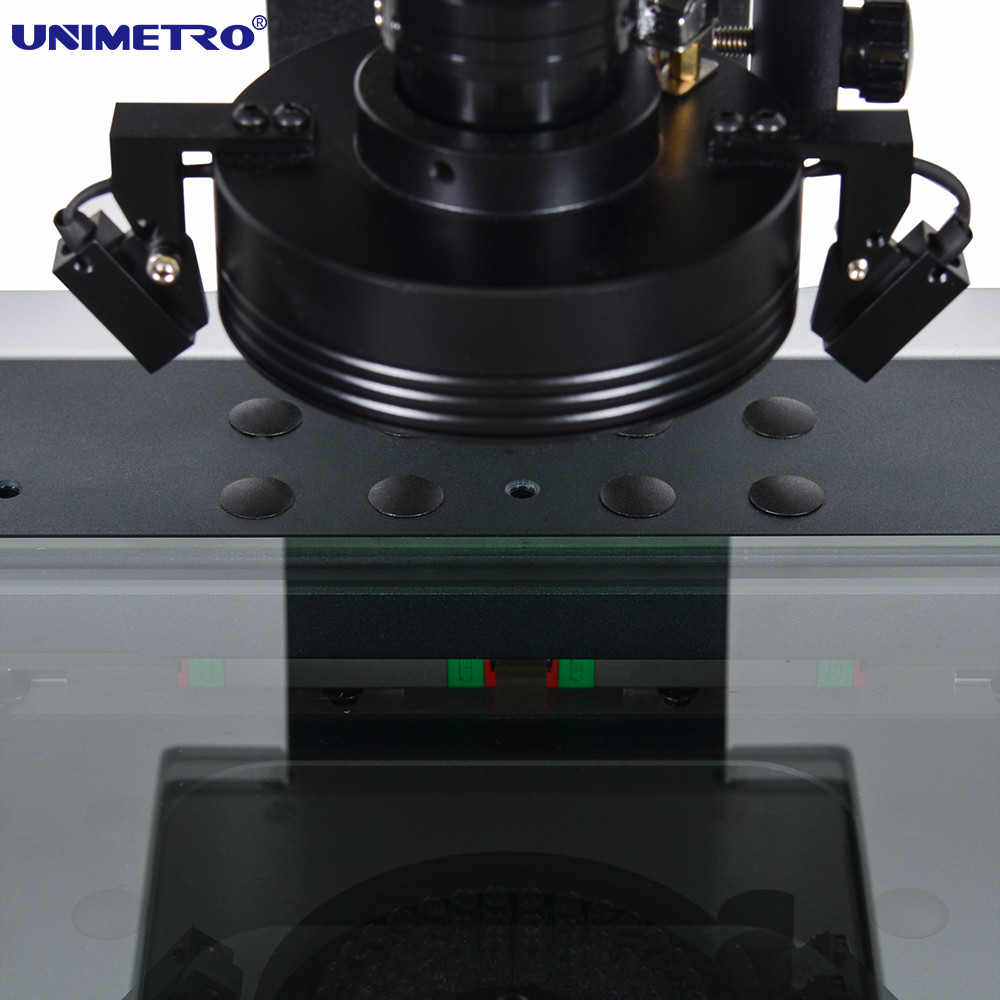

Bildmessmaschine mit LED-Konturbeleuchtung, schneller Reaktion und motorisierter Z-Achsensteuerung 2

Unsere Vision-Messgeräte können eine Sonde hinzufügen, um 3D-Funktionen zu realisieren
● Einfache Kalibrierung
● Berühren mehrerer Winkel
● Schnelle Einstellung des Koordinatensystems
● Kompatibel mit dem gesamten Sortiment an Renishaw-Tastern
● CAD-Modul unterstützt (optional)
● 3D-Zeichnungsausgabe
● Sternsondenkompatibel
● 3D-Dimensionsmessung
● Bild- und Tastsystem kombinieren Messung
● Sondengestell unterstützt (optional)

Parameter

Die Parameter unserer Vision-Messgeräte sind wie folgt:

Modell		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Abmessung (mm) (LBH)		500540930	600740980	700840980	800940980
Messbereich (mm)(XYZ)		200100150	300200200	400300200	500400200
Messgenauigkeit (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Wiederholgenauigkeit (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140kg	190kg	240kg	290kg
Bild und Messung	CCD	200 mm (kann je nach Kundenwunsch erhöht werden)
	Linse	Manuelles Zoomobjektiv 0,7-4,5X/Auto-Zoomobjektiv 1-10X
	Vergrößerung	18-195X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.)
	Sichtfeld	8,1 ~ 1,3 mm
	Arbeitsabstand	108mm
Auflösung der linearen Skala		0,5 μm (0,1 μm für Option)
Antriebssystem		Manuelle Steuerung der X- und Y-Achse, CNC-Steuerung mit geschlossenem Regelkreis der Z-Achse und AUTU FOCUS-Funktion verfügbar
Beleuchtung		Programmierbares 4-teiliges LED-Ringflächenlicht, paralleles LED-Konturlicht, 8-teiliges LED-Ringlicht, koaxial, optional

Softwarefunktion

Die UNIMETRO INSPECT3D-Software verfügt über eine benutzerfreundliche Benutzeroberfläche, ist leicht zu erlernen,

Die leistungsstarke Funktion ermöglicht dem Benutzer schnelle und präzise Messungen.

Die Software bietet eine vollständig englischsprachige Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.

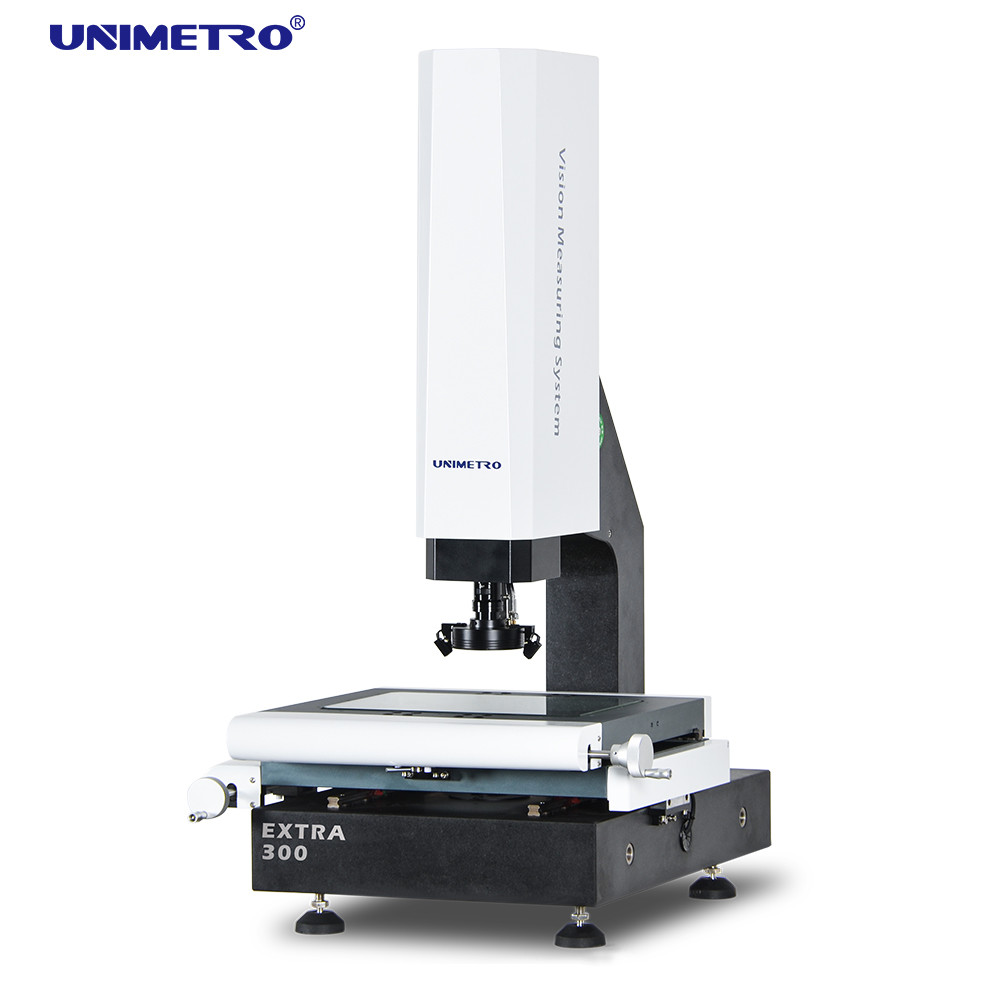

Bildmessmaschine mit LED-Konturbeleuchtung, schneller Reaktion und motorisierter Z-Achsensteuerung 3

● CAD-Datei eingeben und messen
● Einfache Kalibrierung
● CAD-Datei eingeben und messen
● Teileanordnung und Makromessung
● Autofokus und Höhenmessung
● Die Navigationsfunktion hilft beim schnellen Auffinden
● Leistungsstarke geometrische Messfunktion
● Mehrere Datenberichte und grafische Datenausgabefunktion
● Flexibles Benutzerprogramm
● Referenzelemente erstellen
● Leistungsstarke Kantenerkennungsfunktion
● Unterstützung mehrerer externer Zubehörteile
● Automatische Berechnung der geometrischen Toleranz der Elemente
● Komplizierte Produktion schnell und bequem messen

Unternehmensinformationen

Unser Kunde und Agent

FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: Worin besteht Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw.
F3: Wie wählt man die passende Spezifikation aus?
A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.
F4: Akzeptieren Sie maßgeschneiderten Service?
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen.
F5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.

Größe und Tag:

Herkunftsort:	China
Markenname:	Unimetro
Zertifizierung:	CE, ISO
Modellnummer:	E300

Min Bestellmenge:	1 Satz
Preis:	usd5460-usd6300usd/set
Verpackung Informationen:	Holzetui
Lieferzeit:	15 Tage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	30 Sätze pro Monat
