Detailinformationen

Dimension:	600740980mm	measuring range:	300200200
Messgenauigkeit:	2,5+l/100	Gewicht:	190 kg
Wiederholbarkeit:	2.5 μm
Hervorheben:	Schnelle reagierende Visions-Maß-Maschine , Z-Achsen-Visions-Maß-Maschine , Visions-Maß-Maschine motorisierte Steuerung

Produkt-Beschreibung

Hochgenaue optische Messsysteme mit LED-Lichtschau-Messmaschinen

Beschreibung des Produkts

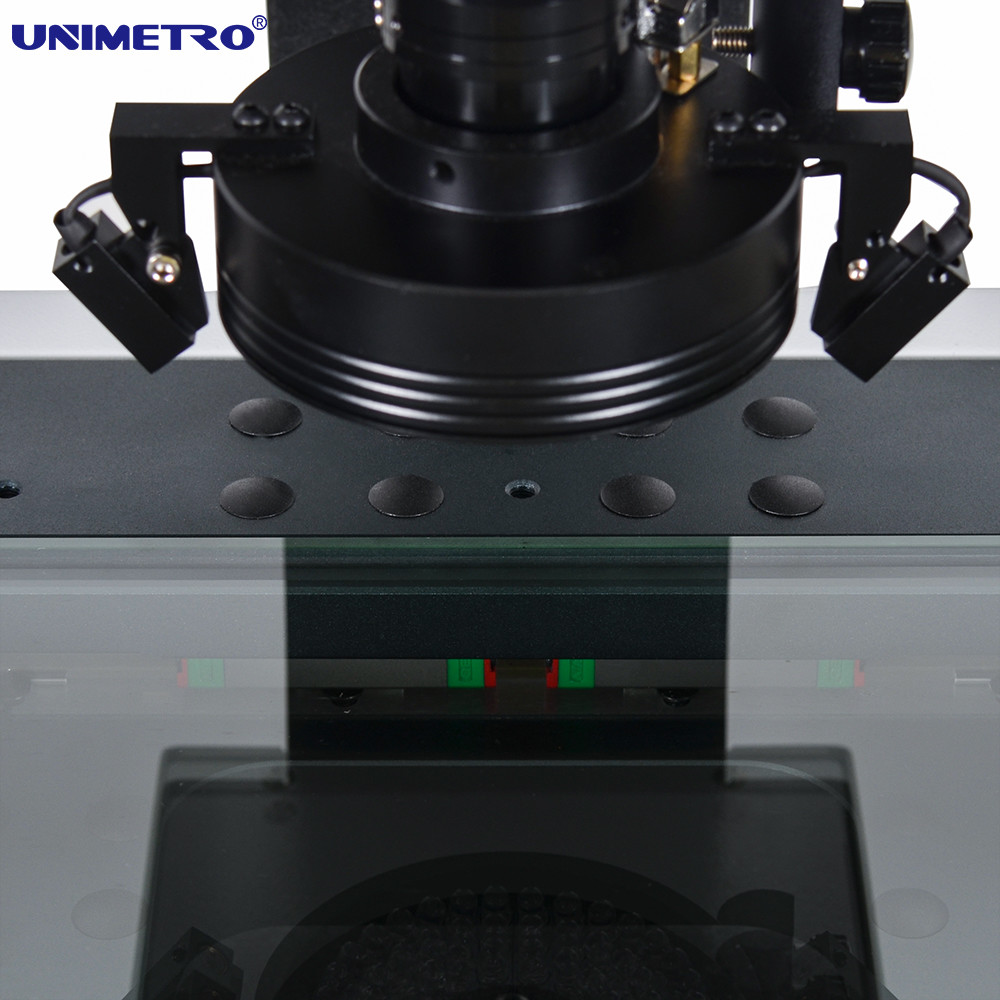

LED-Konturlicht-Schnellreaktions-Vision-Messmaschine mit motorisierter Z-Achsen-Steuerung 0

Unsere Bildmessmaschinen verfügen über folgende Merkmale:
Granietbasis und -säule, hervorragende Stabilität;
Die Z-Achse verwendet eine hochpräzise lineare Führung und ein Servomotor-Steuerungssystem, um die automatische Fokussierung zu realisieren und den Fehler der künstlichen Fokussierung zu beseitigen.und verbessern die Messgenauigkeit und Stabilität;
- Aluminium-Arbeitsbühne, macht die Bewegungssteuerung schnell reagierend und flexibel;
- Programmierbare 3-Ring-LED-Flächenlichtquelle mit 4 Abschnitten, parallel zur Übertragung ein LED-Lichtschnittlichtsystem,und das eingebaute Lichteinstellungsmodul der Software kann die Helligkeit des Lichts in 3 Ringen und 4 Zonen frei steuern.

Hardeare-Konfiguration

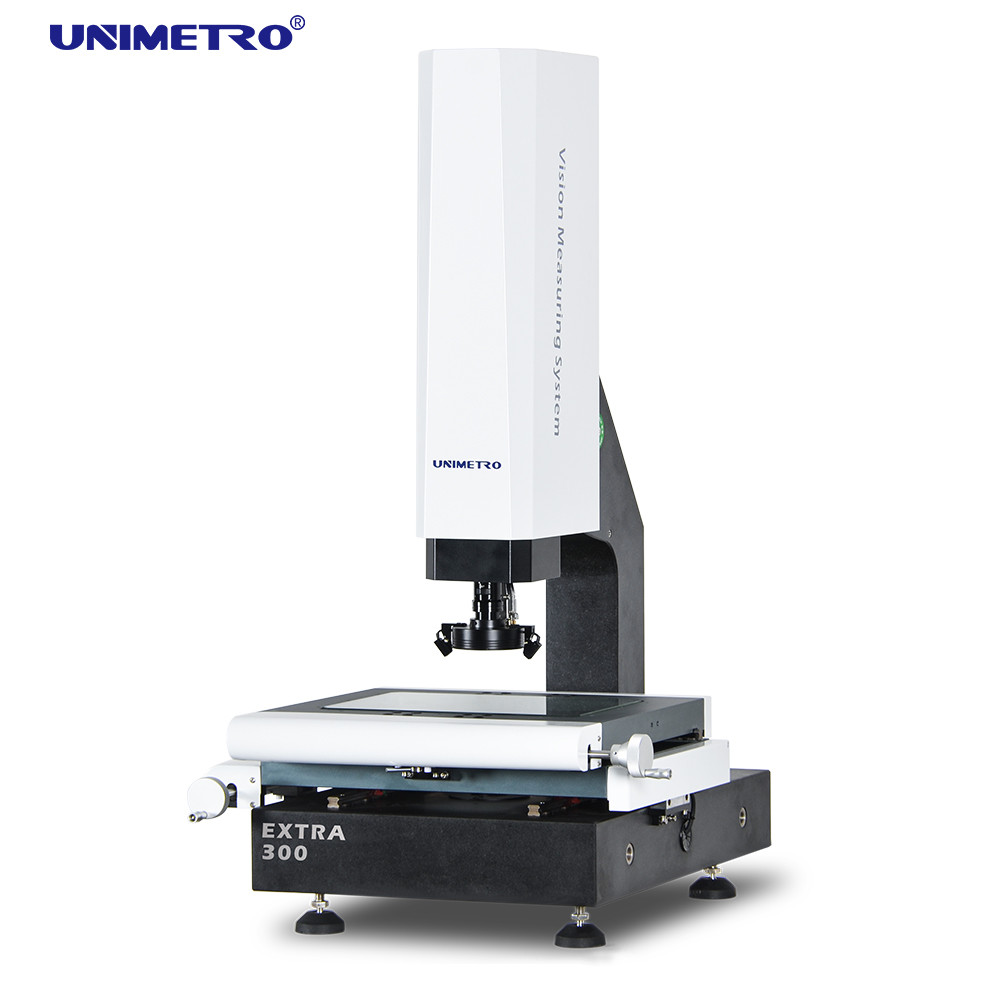

LED-Konturlicht-Schnellreaktions-Vision-Messmaschine mit motorisierter Z-Achsen-Steuerung 1

Die Konfigurationen unserer Sichtmessmaschinen sind wie folgt:
● Lineare Skalen mit einer Auflösung von 0,5 mm
● Hochleistungs-Autofokusfunktion
● Kompatibel mit Renishaw Touch-Sonde
● Aluminium-Arbeitsstadium und harte Anodisierung
● 3 Ringe 8 Sektion LED-Ringlicht Software Steuerung und programmierbar
● Parallele Lichtbahn LED-Lichtschnittlicht Software-Steuerung und programmierbar
● Digitalkamera mit 1,2 M-Pixel-High Definition
● Integrierte Kernsteuerung
● Motorisierte Steuerung der Z-Achse
● HIWIN-Linienführung
● Manueller Pulsgenerator zur Steuerung der Z-Achsenbewegung
● Mit Laseranzeigen für die Hilfsposition und das Fokussieren
● 0,7-4,5X manuell eingebrochene Zoomlinse mit Vergrößerungssignal-Feedback-Sensor

Produktmerkmale

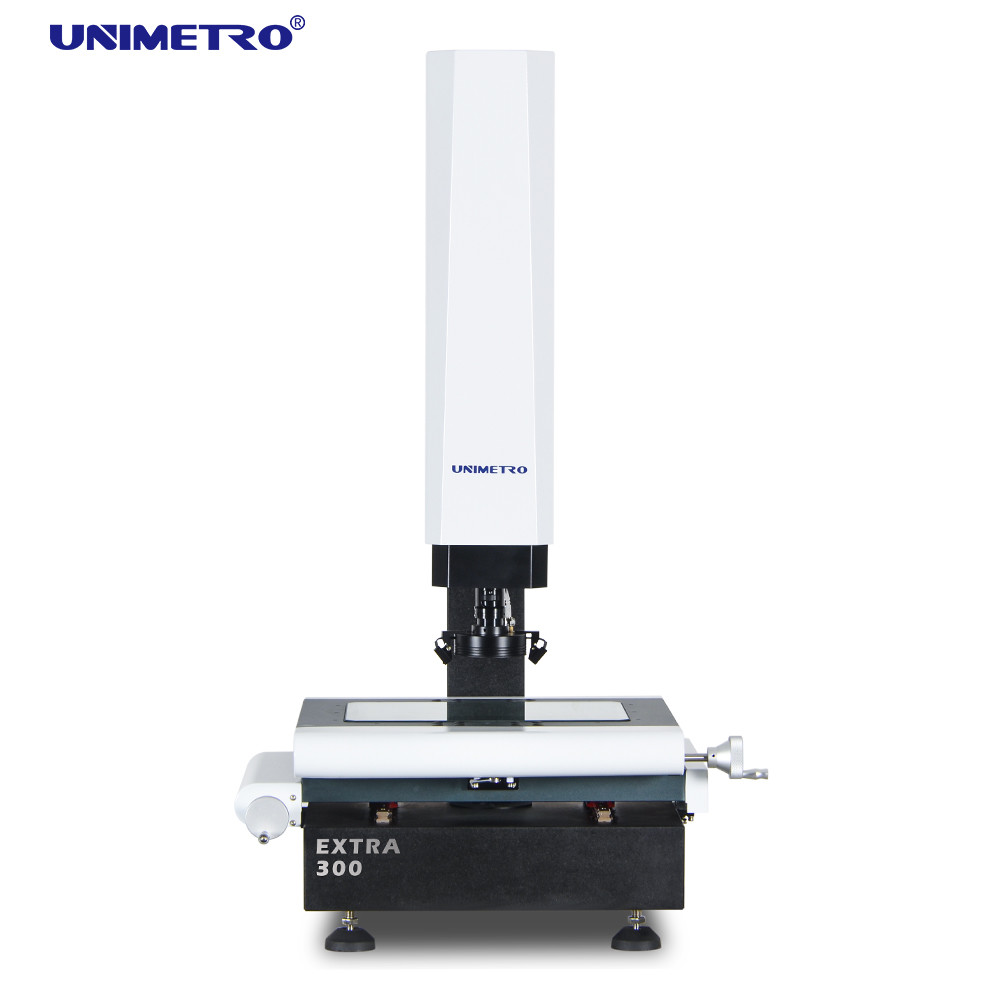

LED-Konturlicht-Schnellreaktions-Vision-Messmaschine mit motorisierter Z-Achsen-Steuerung 2

Unsere Vision Messmaschinen können Sonde hinzufügen 3D-Funktion zu realisieren
● Einfache Kalibrierung
● Berührung aus mehreren Winkeln
● Schnelle Einstellung des Koordinatensystems
● Kompatibel mit allen Renishaw Styles
● CAD-Modul unterstützt (optional)
● 3D-Zeichnung
● Star-Sonde kompatibel
● 3D-Dimensionsmessung
● Bild- und Berührungssonde kombinieren
● Probe-Rack unterstützt (optional)

Parameter

Die Parameter unserer Sichtmessmaschinen sind wie im folgenden Diagramm dargestellt:

Modell		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Abmessungen (mm) (LWH)		500540930	600740980	700840980	800940980
Messbereich (mm) ((XYZ)		200100150	300200200	400300200	500400200
Messgenauigkeit (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Wiederholbarkeit (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140 kg	190 kg	240 kg	290 kg
Bildgebung und Messung	CCD	200 mm (nach Kundenwunsch angehoben werden kann)
	Linsen	Manuelle Vergrößerungsobjektiv 0,7-4,5X/Auto-Zoomobjektiv 1-10X
	Vergrößerung	18-195X (nur zur Referenz. Bei unterschiedlichen Kamera und Objektiv wird die Vergrößerung unterschiedlich sein.)
	Sichtfeld	8.1~1.3 mm
	Arbeitsdistanz	108 mm
Auflösung in linearer Skala		0.5 μm ((0,1 μm für die Option))
Antriebssystem		X- und Y-Achsen manuell gesteuert, Z-Achsen CNC-Schließschleife und AUTU FOCUS verfügbar
Erleuchtung		Programmierbares LED-Ringlicht mit 4 Abschnitten, Parallel-LED-Ringlicht, 8 Abschnitte, koaxal, optional

Funktion der Software

Die UNIMETRO INSPECT3D-Software ist benutzerfreundlich und leicht zu erlernen.

Mit einer leistungsstarken Funktion können die Benutzer schnelle und präzise Messungen durchführen.

Die Software bietet eine vollständige englische Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.

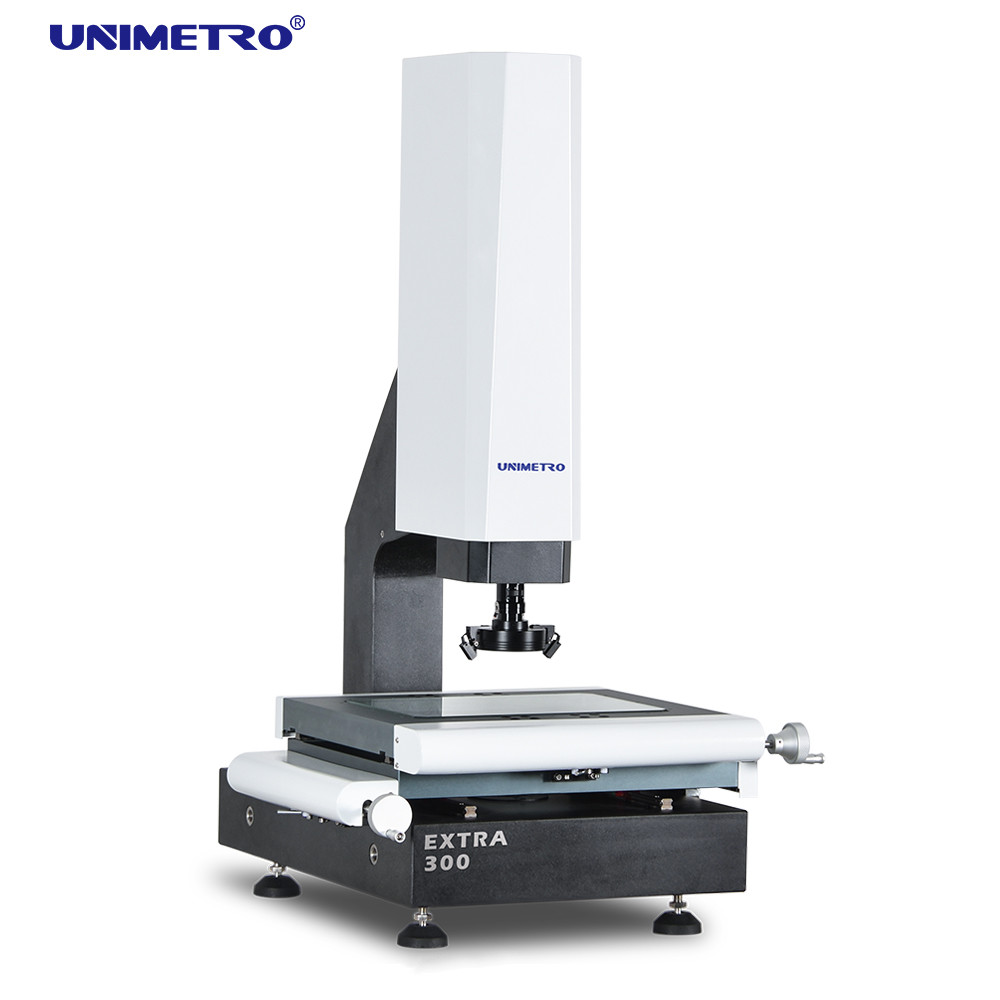

LED-Konturlicht-Schnellreaktions-Vision-Messmaschine mit motorisierter Z-Achsen-Steuerung 3

●Eingabe einer CAD-Datei und Messung
● Einfache Kalibrierung
● Eingabe einer CAD-Datei und Messung
● Parts-Array und Makromessung
● Automatische Fokussierung und Höhenmessung
● Die Navigationsfunktion hilft, schnell zu lokalisieren
● Leistungsstarke geometrische Messfunktion
● Mehrfache Datenberichte und grafische Datenausgabe
● Flexibles Benutzerprogramm
● Erstellen von Referenzelementen
● Leistungsstarke Randerkennung
● Unterstützung mehrerer externer Zubehörteile
● Automatische Berechnung der geometrischen Toleranz der Elemente
● Schnelle und bequeme Messung komplizierter Produktionen

Unternehmensinformationen

Unser Kunde und Agent

Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: In welchem Bereich ist Ihr Unternehmen hauptsächlich tätig?
A2: Wir produzieren hauptsächlich Vision-Messmaschine, Koordinaten-Messmaschine, CMM- und VMM-Leuchtkörper usw.
F3: Wie wähle ich die richtige Spezifikation?
A3: Solange Sie uns die Sorte und Größe des zu messenden Produkts mitteilen, wird Ihnen unser professionelles Team das Messgerät geeigneter Spezifikationen empfehlen.
Q4: Akzeptieren Sie kundenspezifischen Service?
A4: Wir können nicht nur typische Maschinen liefern, sondern auch die Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produktgarantie beträgt 1 Jahr. Sie können sich auf die Qualität unserer Produkte verlassen.

Größe und Tag:

Herkunftsort:	China
Markenname:	Unimetro
Zertifizierung:	CE, ISO
Modellnummer:	E300

Min Bestellmenge:	1 Satz
Preis:	usd5460-usd6300usd/set
Verpackung Informationen:	Holzetui
Lieferzeit:	15 Tage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	30 Sätze pro Monat
