Detailinformationen

Dimension:	600740980 mm	Messbereich:	300200200
Messgenauigkeit:	2,5+l/100	Gewicht:	190 kg
Wiederholbarkeit:	2.5 μm
Hervorheben:	Halb automatische Visions-Maß-Maschine , Visions-Maß-Maschine Vmm , Visions-Maß-Maschine 2.5μM Repeatability

Produkt-Beschreibung

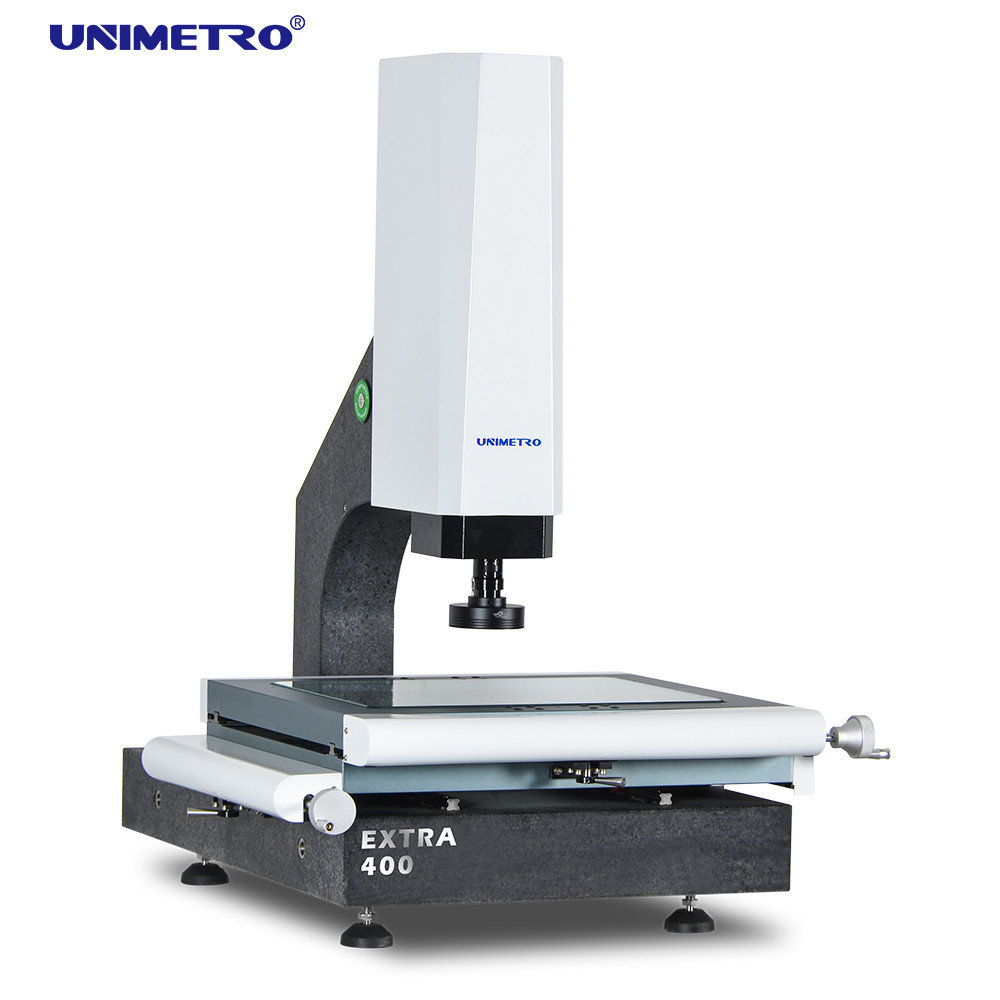

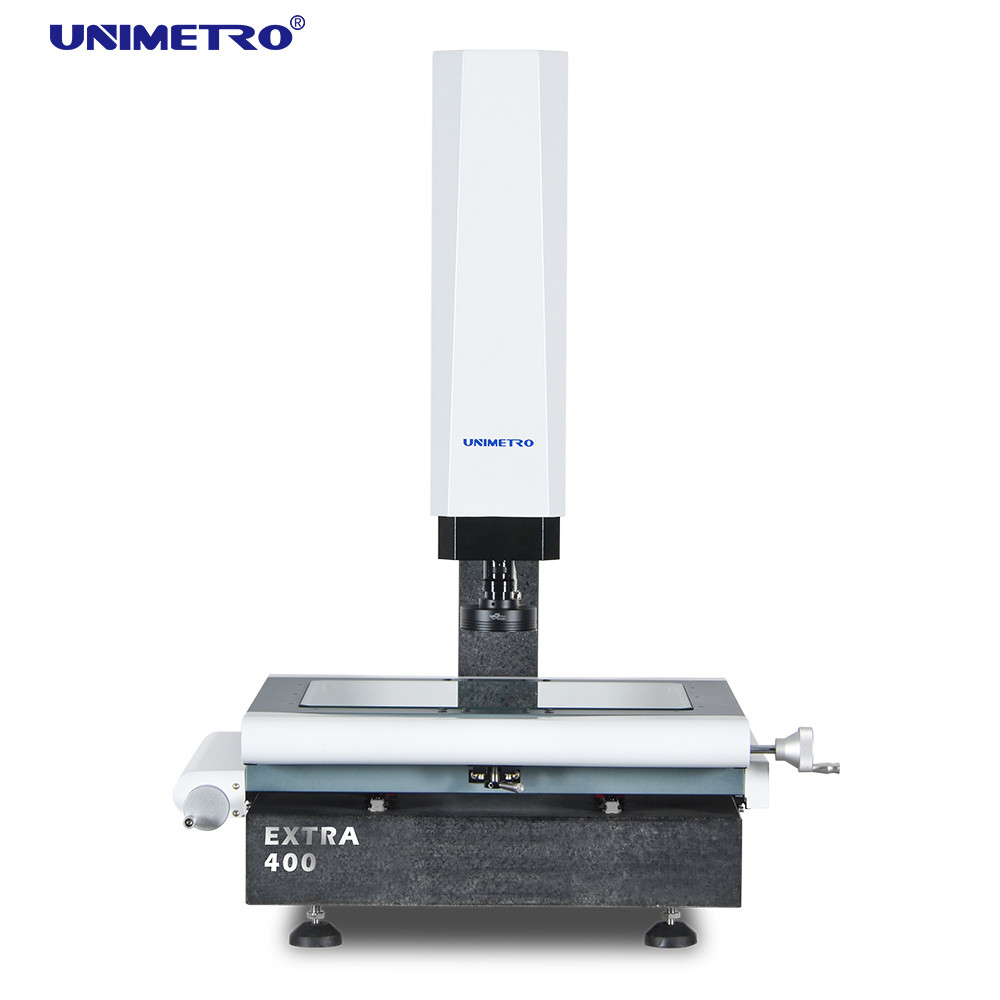

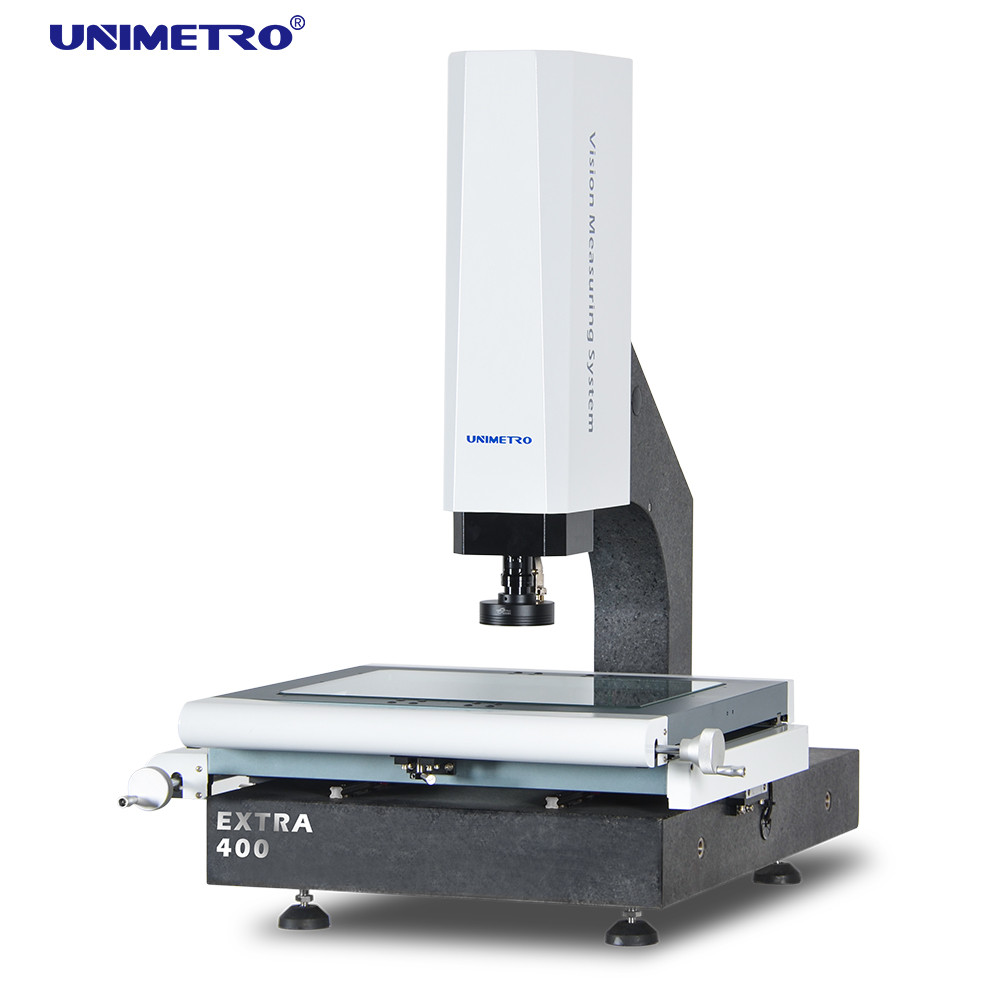

Hochpräzise, halbautomatische Vision-Messausrüstung mit Berührungssonde, VMM-Maschine

Unsere Vision-Messmaschine verfügt über die folgenden Funktionen:
► Sockel und Säule aus Granit, hervorragende Stabilität;
► Die Z-Achse verfügt über ein hochpräzises Linearführungs- und Servomotor-Steuerungssystem, um eine automatische Fokussierung zu realisieren, den Fehler der künstlichen Fokussierung zu beseitigen und die Messgenauigkeit und -stabilität zu verbessern;
► Arbeitsbühne aus Aluminium, damit die Bewegungssteuerung schnell reagiert und flexibel ist;
► Programmierbare 3-Ring-LED-Oberflächenlichtquelle mit 4 Abschnitten, Transmissionsparallel-LED-Konturlichtquellensystem und das integrierte Lichtanpassungsmodul der Software können die Helligkeit des Lichts in 3 Ringen und 4 Zonen frei steuern.

Hardeare-Konfiguration

Die Konfigurationen unserer Sehmessgeräte sind wie folgt:
● 3-Achsen-Linearmaßstäbe mit 0,5 µm Auflösung
● Hochleistungs-Autofokusfunktion
● Kompatibel mit dem Renishaw-Tastsystem
● Arbeitstisch aus Aluminium und harteloxiert
● 3 Ringe, 8 Abschnitte, LED-Ringlicht, softwaregesteuert und programmierbar
● Softwaregesteuertes und programmierbares LED-Konturlicht mit parallelem Lichtweg
● 1,2-Megapixel-HD-Digitalkamera
● Integrierte Kernsteuerbox
● Motorisierte Steuerung der Z-Achse
● HIWIN-Linearführung
● Manueller Impulsgenerator zur Bewegungssteuerung der Z-Achse

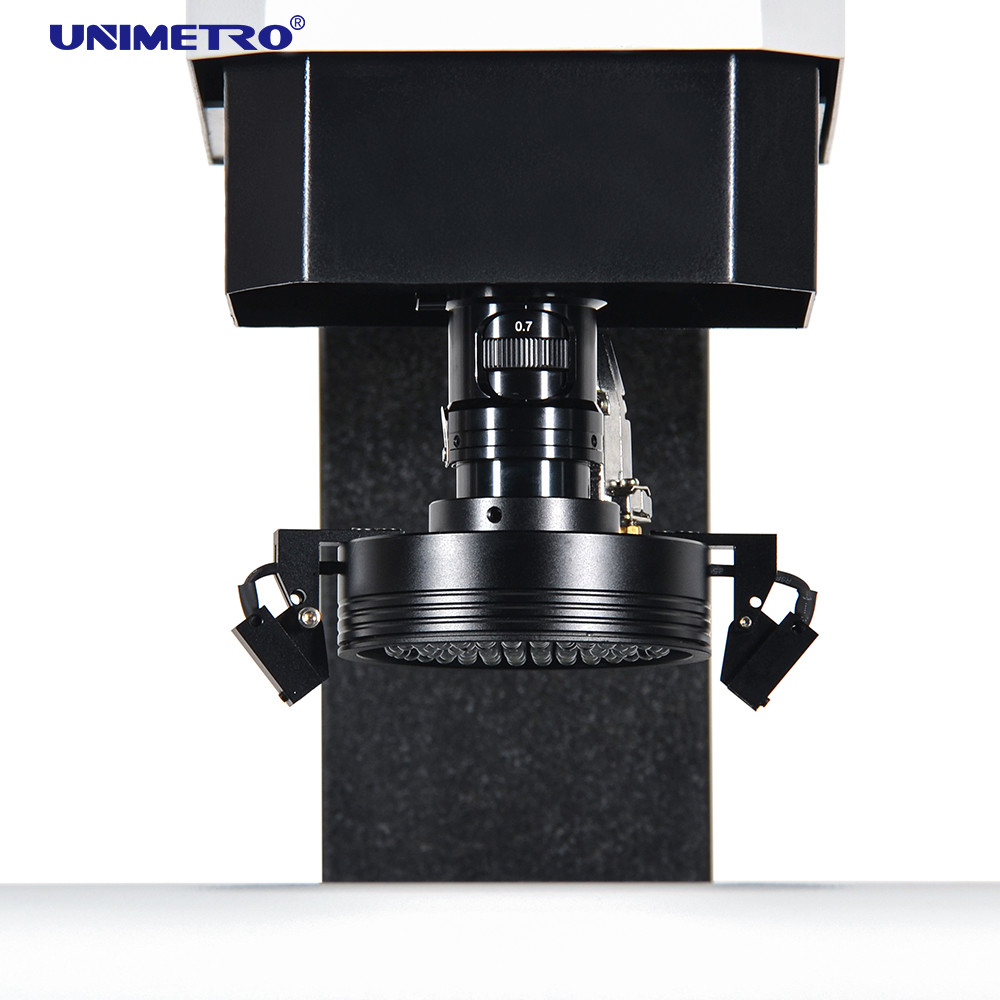

● Mit Laseranzeigen zur zusätzlichen Positionierung und Fokussierung

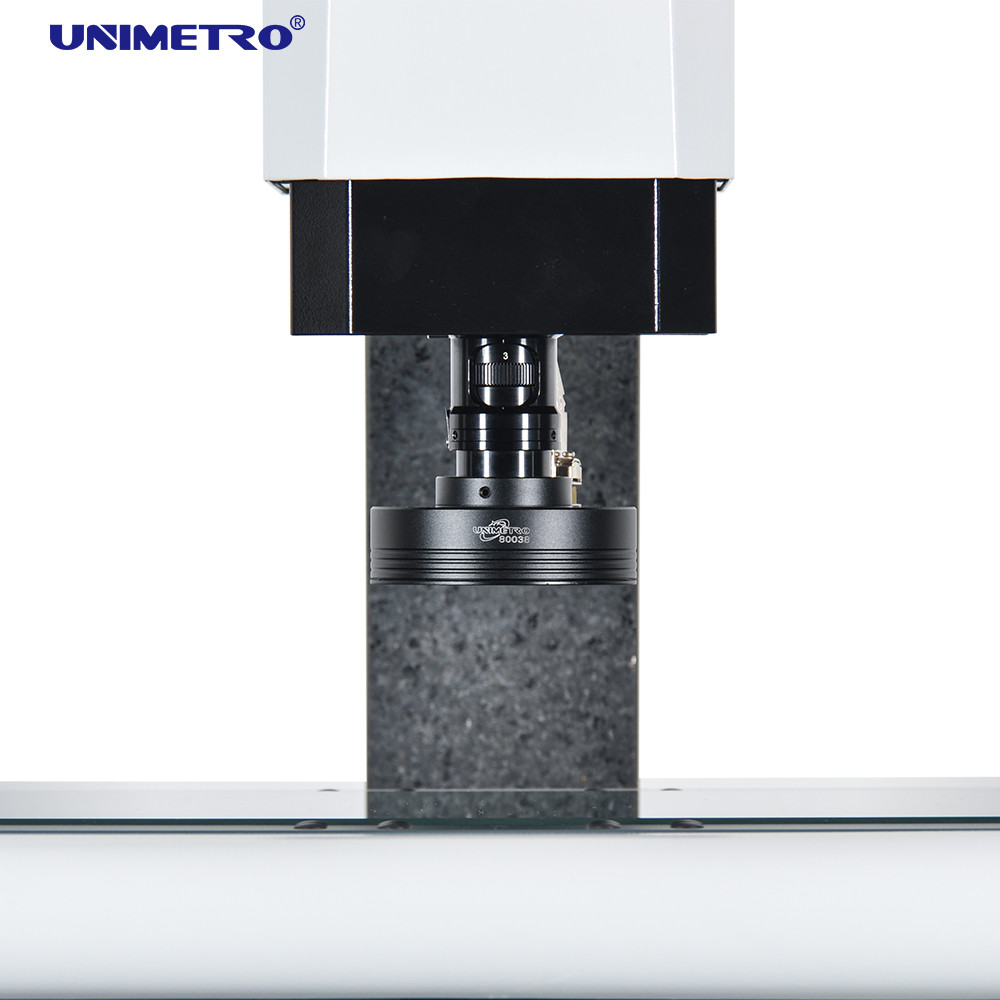

● 0,7-4,5-fach manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor

Softwarefunktionen

Unsere Vision-Messgeräte können eine Sonde hinzufügen, um 3D-Funktionen zu realisieren
● Einfache Kalibrierung
● Berühren mehrerer Winkel
● Schnelle Einstellung des Koordinatensystems
● Kompatibel mit dem gesamten Sortiment an Renishaw-Tastern
● CAD-Modul unterstützt (optional)
● 3D-Zeichnungsausgabe
● Sternsondenkompatibel
● 3D-Dimensionsmessung
● Bild- und Tastsystem kombinieren Messung
● Sondengestell unterstützt (optional)

Parameter

Die Parameter unserer Vision-Messgeräte sind wie folgt:

Modell		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Abmessung (mm) (LBH)		500540930	600740980	700840980	800940980
Messbereich (mm)(XYZ)		200100150	300200200	400300200	500400200
Messgenauigkeit (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Wiederholgenauigkeit (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140kg	190kg	240kg	290kg
Bild und Messung	CCD	200 mm (kann je nach Kundenwunsch erhöht werden)
	Linse	Manuelles Zoomobjektiv 0,7-4,5X/Auto-Zoomobjektiv 1-10X
	Vergrößerung	18-195X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.)
	Sichtfeld	8,1 ~ 1,3 mm
	Arbeitsabstand	108mm
Auflösung der linearen Skala		0,5 μm (0,1 μm für Option)
Antriebssystem		Manuelle Steuerung der X- und Y-Achse, CNC-Steuerung mit geschlossenem Regelkreis der Z-Achse und AUTU FOCUS-Funktion verfügbar
Beleuchtung		Programmierbares 4-teiliges LED-Ringflächenlicht, paralleles LED-Konturlicht, 8-teiliges LED-Ringlicht, koaxial, optional

Softwarefunktion

INSPECT 3D-VISION-MESS-SOFTWARE
● CAD-Datei eingeben und messen
● Teileanordnung und Makromessung
● Autofokus und Höhenmessung
● Die Navigationsfunktion hilft beim schnellen Auffinden
● Leistungsstarke geometrische Messfunktion
● Mehrere Datenberichte und grafische Datenausgabefunktion
● Flexibles Benutzerprogramm
● Referenzelemente erstellen
● Leistungsstarke Kantenerkennungsfunktion
● Unterstützung mehrerer externer Zubehörteile
● Automatische Berechnung der geometrischen Toleranz der Elemente
● Komplizierte Produktion schnell und bequem messen

Unternehmensinformationen

Unser Kunde und Agent

FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: Worin besteht Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw.
F3: Wie wählt man die passende Spezifikation aus?
A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.
F4: Akzeptieren Sie maßgeschneiderten Service?
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen.
F5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.

Größe und Tag:

Herkunftsort:	China
Markenname:	Unimetro
Zertifizierung:	CE, ISO
Modellnummer:	E300

Min Bestellmenge:	1 Satz
Preis:	usd 5460-usd 6300 usd/set
Verpackung Informationen:	Holzetui
Lieferzeit:	15days
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	30 Sätze pro Monat

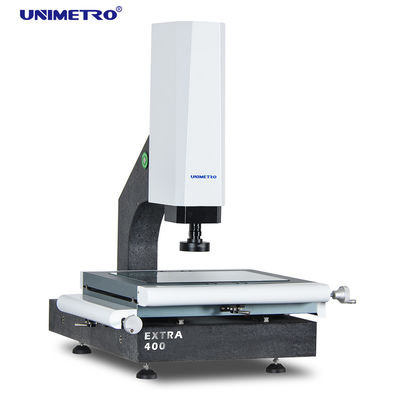

Halbautomatisches Sichtmesssystem (VMM) mit 2,5 μm Wiederholgenauigkeit, Modell E300
