Detailinformationen

Abmessung:	600740980mm	Messbereich:	300200200
Messgenauigkeit:	2,5+l/100	Gewicht:	190 kg
Wiederholbarkeit:	2.5 μm
Hervorheben:	Halb automatische Visions-Maß-Maschine , Visions-Maß-Maschine Vmm , Visions-Maß-Maschine 2.5μM Repeatability

Produkt-Beschreibung

Hochgenaue Berührungssonde Halbautomatik-Vision-Messgeräte VMM-Maschine

Unsere Sehmessmaschine verfügt über folgende Funktionen:
Granietbasis und -säule, hervorragende Stabilität;
Die Z-Achse verwendet eine hochpräzise lineare Führung und ein Servomotor-Steuerungssystem, um die automatische Fokussierung zu realisieren und den Fehler der künstlichen Fokussierung zu beseitigen.und verbessern die Messgenauigkeit und Stabilität;
- Aluminium-Arbeitsbühne, macht die Bewegungssteuerung schnell reagierend und flexibel;
- Programmierbare 3-Ring-LED-Flächenlichtquelle mit 4 Abschnitten, parallel zur Übertragung ein LED-Lichtschnittlichtsystem,und das eingebaute Lichteinstellungsmodul der Software kann die Helligkeit des Lichts in 3 Ringen und 4 Zonen frei steuern.

Hardeare-Konfiguration

Die Konfigurationen unserer Sichtmessgeräte sind wie folgt:
● Lineare Skalen mit einer Auflösung von 0,5 mm
● Hochleistungs-Autofokusfunktion
● Kompatibel mit Renishaw Touch-Sonde
● Aluminium-Arbeitsstadium und harte Anodisierung
● 3 Ringe 8 Sektion LED-Ringlicht Software Steuerung und programmierbar
● Parallele Lichtbahn LED-Lichtschnittlicht Software-Steuerung und programmierbar
● Digitalkamera mit 1,2 M-Pixel-High Definition
● Integrierte Kernsteuerung
● Motorisierte Steuerung der Z-Achse
● HIWIN-Linienführung
● Manueller Pulsgenerator zur Steuerung der Z-Achsenbewegung
● Mit Laseranzeigen für die Hilfsposition und das Fokussieren

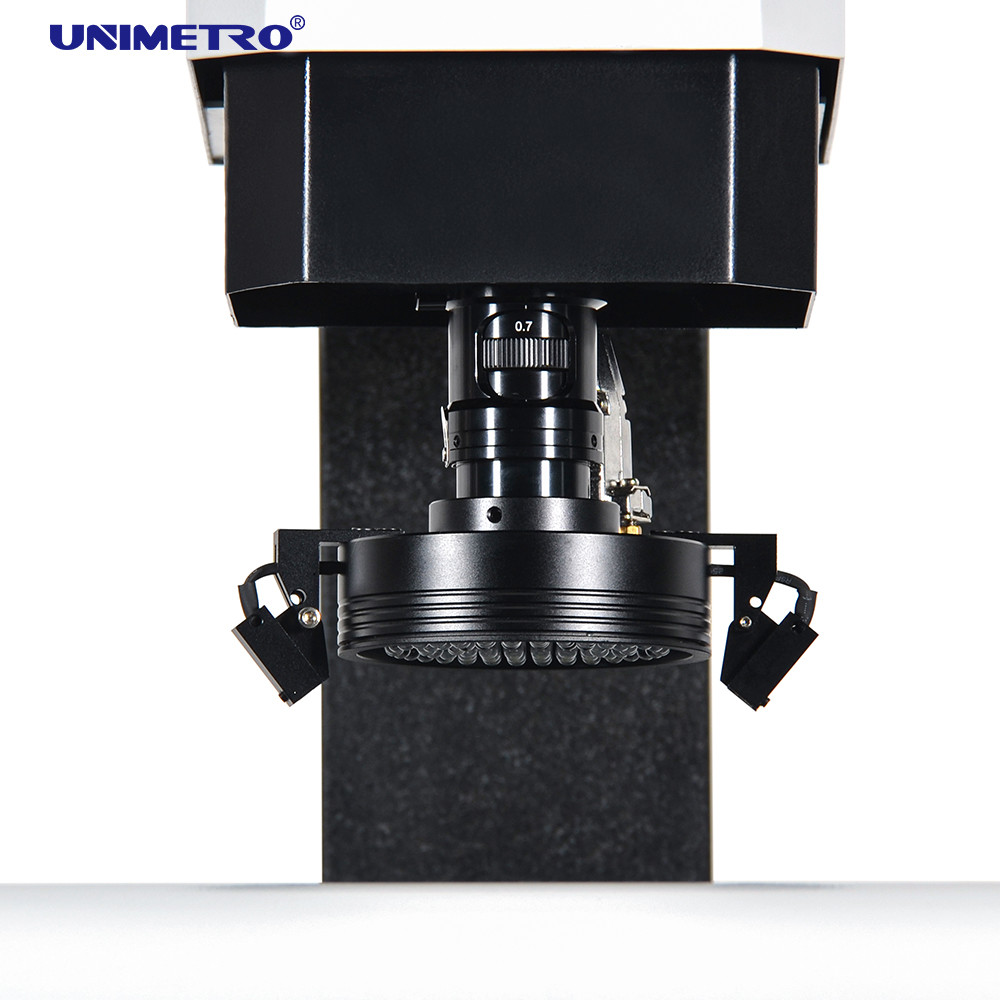

● 0,7-4,5X manuell eingebrochene Zoomlinse mit Vergrößerungssignal-Feedback-Sensor

Funktionen der Software

Unsere Vision Messmaschinen können Sonde hinzufügen 3D-Funktion zu realisieren
● Einfache Kalibrierung
● Berührung aus mehreren Winkeln
● Schnelle Einstellung des Koordinatensystems
● Kompatibel mit allen Renishaw Styles
● CAD-Modul unterstützt (optional)
● 3D-Zeichnung
● Star-Sonde kompatibel
● 3D-Dimensionsmessung
● Bild- und Berührungssonde kombinieren
● Probe-Rack unterstützt (optional)

Parameter

Die Parameter unserer Sichtmessmaschinen sind wie im folgenden Diagramm dargestellt:

Modell		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Abmessungen (mm) (LWH)		500540930	600740980	700840980	800940980
Messbereich (mm) ((XYZ)		200100150	300200200	400300200	500400200
Messgenauigkeit (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Wiederholbarkeit (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140 kg	190 kg	240 kg	290 kg
Bildgebung und Messung	CCD	200 mm (nach Kundenwunsch angehoben werden kann)
	Linsen	Manuelle Vergrößerungsobjektiv 0,7-4,5X/Auto-Zoomobjektiv 1-10X
	Vergrößerung	18-195X (nur zur Referenz. Bei unterschiedlichen Kamera und Objektiv wird die Vergrößerung unterschiedlich sein.)
	Sichtfeld	8.1~1.3 mm
	Arbeitsdistanz	108 mm
Auflösung in linearer Skala		0.5 μm ((0,1 μm für die Option))
Antriebssystem		X- und Y-Achsen manuell gesteuert, Z-Achsen CNC-Schließschleife und AUTU FOCUS verfügbar
Erleuchtung		Programmierbares LED-Ringlicht mit 4 Abschnitten, Parallel-LED-Ringlicht, 8 Abschnitte, koaxal, optional

Funktion der Software

INSPECT 3D VISION MEASURING SOFTWARE ist eine Software zur Messung von 3D-Vision.
● Eingabe einer CAD-Datei und Messung
● Parts-Array und Makromessung
● Automatische Fokussierung und Höhenmessung
● Die Navigationsfunktion hilft, schnell zu lokalisieren
● Leistungsstarke geometrische Messfunktion
● Mehrfache Datenberichte und grafische Datenausgabe
● Flexibles Benutzerprogramm
● Erstellen von Referenzelementen
● Leistungsstarke Randerkennung
● Unterstützung mehrerer externer Zubehörteile
● Automatische Berechnung der geometrischen Toleranz der Elemente
● Schnelle und bequeme Messung komplizierter Produktionen

Unternehmensinformationen

Unser Kunde und Agent

Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: In welchem Bereich ist Ihr Unternehmen hauptsächlich tätig?
A2: Wir produzieren hauptsächlich Vision-Messmaschine, Koordinaten-Messmaschine, CMM- und VMM-Leuchtkörper usw.
F3: Wie wähle ich die richtige Spezifikation?
A3: Solange Sie uns die Sorte und Größe des zu messenden Produkts mitteilen, wird Ihnen unser professionelles Team das Messgerät geeigneter Spezifikationen empfehlen.
Q4: Akzeptieren Sie kundenspezifischen Service?
A4: Wir können nicht nur typische Maschinen liefern, sondern auch die Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produktgarantie beträgt 1 Jahr. Sie können sich auf die Qualität unserer Produkte verlassen.

Größe und Tag:

Herkunftsort:	China
Markenname:	Unimetro
Zertifizierung:	CE, ISO
Modellnummer:	E300

Min Bestellmenge:	1 Satz
Preis:	usd 5460-usd 6300 usd/set
Verpackung Informationen:	Holzetui
Lieferzeit:	15days
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	30 Sätze pro Monat
