Optische Messgeräte guter Qualität
Die manuelle Messmaschine kann wie im Video unten gezeigt betrieben werden
Beschreibung
▶Granitbasis und -säule, ausgezeichnete Stabilität;
▶Aluminium-Arbeitsbühne, macht die Bewegungssteuerung schnell reagierend und flexibel;
▶Mit HIWIN-Linearleitungsstraße und hochpräzisen Linearleitungsbahnen, mit Aluminiumarbeitsstufe und harten Anodisierungsoberflächenbearbeitungstellt die hohe dynamische Leistung und den langen Lebenszyklus der Maschine sicher.
▶Ein integriertes Steuerungssystem, eingebettet mit Bewegungssteuerung, und alle Signalsteuerung wie Beleuchtung und lineare Skalalesung, sorgen für eine äußerst stabile Leistung der Maschine.
- 3 Achsen, lineare Skalen mit einer Auflösung von 0,5 mm
Hochleistungs-Autofokusfunktion
Kompatibel mit Renishaw Touch-Sonde
- Aluminium-Arbeitsstufe und harte Anodisierung

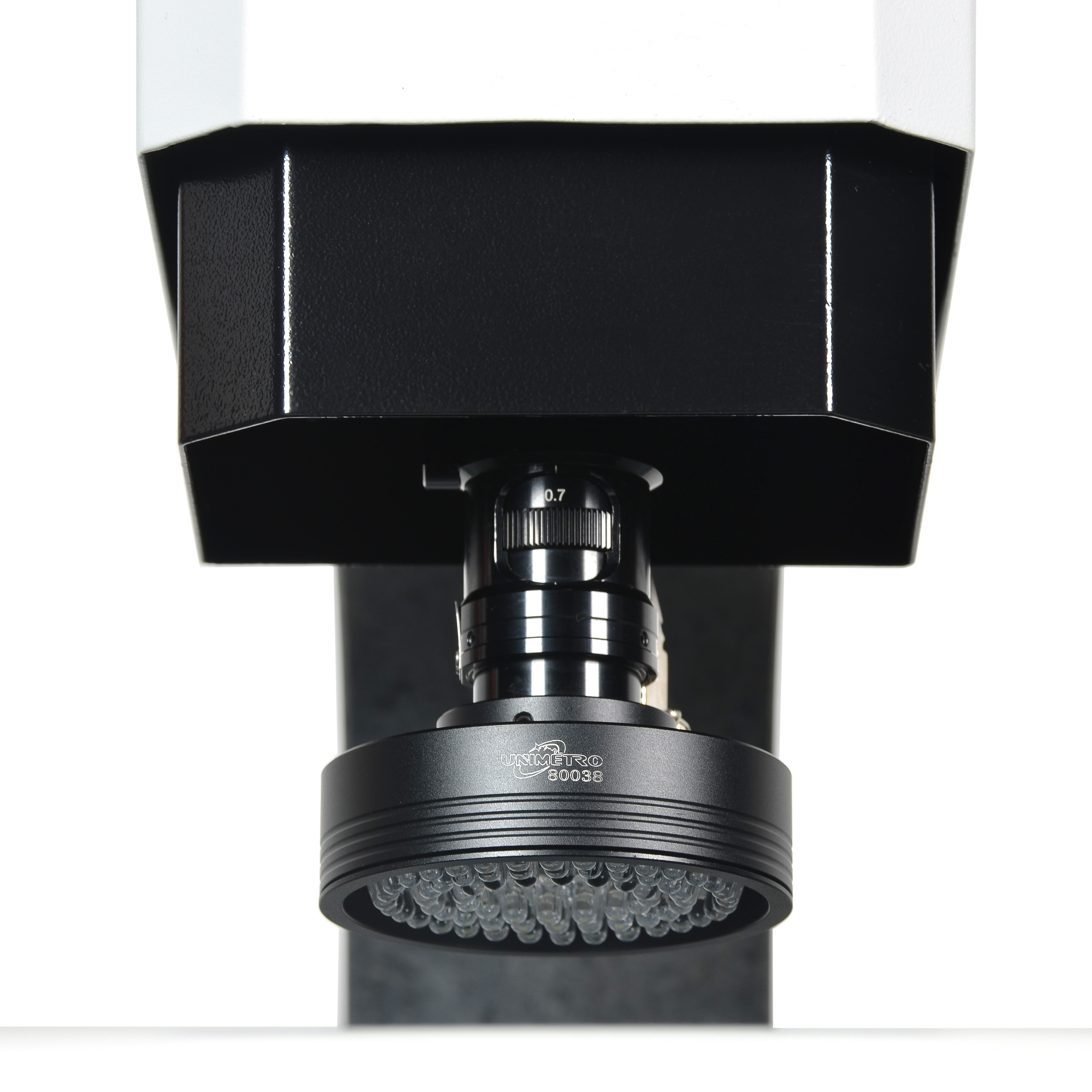

3 Ringe 8 Sektion LED-Ringlicht Software Steuerung und programmierbar
¢ 1,2 M-Pixel-HD-Digitalkamera
¢ Integrierte Kernsteuerung
Z-Achsenmotorisierte Steuerung
¢ HIWIN lineare Führungsrichtung
Mit Laserindikatoren für die Hilfsposition und das Fokussieren
- 0,7-4,5X manuell eingebrochene Zoomlinse mit Vergrößerungssignal-Feedback-Sensor
Merkmale der Sonde
Unsere manuelle Sehmessmaschinekann 3D-Funktion realisieren, indem er Sonde hinzufügt.
Einfache Kalibrierung
Mehrfach berührte Winkel
¢ Schnelle Koordinatensystem-Einstellung
Kompatibel mit allen Renishaw Styles
- CAD-Modul unterstützt (optional)
3D-Zeichnung
️ Star-Sonde kompatibel
3D-Dimensionsmessung
Parameter
| Modell |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Abmessungen (mm) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Messbereich (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Messgenauigkeit (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Wiederholbarkeit (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Bildgebung und Messung |
CCD |
1.2M-Pixel-HD-Digitalkamera |
| Linsen |
0.7-4.5X manuell eingebrochene Zoomobjektive mit Rückkopplungssensor für die Bearbeitung des Signals |
| Vergrößerung |
18-195X (nur zur Referenz. Bei unterschiedlichen Kamera und Objektiv wird die Vergrößerung unterschiedlich sein.) |
| Sichtfeld |
8.1~1.3 mm |
| Arbeitsdistanz |
80 mm |
| Auflösung in linearer Skala |
0.5 μm ((0,1 μm für die Option)) |
| Antriebssystem |
Manuelle Steuerung der Achsen X, Y und Z |
| Erleuchtung |
Programmierbares LED-Ringlicht mit 4 Abschnitten, Parallel-LED-Ringlicht, 8 Abschnitte, koaxal, optional |
L ist die Längenmessung ((mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen mit der Oberfläche des Werkstücks zusammen. ** Vergrößerung ist ein ungefähren Wert,Es bezieht sich auf die Dimension des Monitors und die Auflösung.
Das Sichtfeld ((mm) = (diagonal*horizontal*vertikal)
0.5X- oder 2X-Objektiv ist optional erhältlich, und realisieren Bildvergrößerung: 13X~86X oder 52X~344X.
Funktion der Software
Die UNIMETRO INSPECT3D-Software ist benutzerfreundlich und leicht zu erlernen.
Mit einer leistungsstarken Funktion können die Benutzer schnelle und präzise Messungen durchführen.
Die Software bietet eine vollständige englische Sprache Benutzeroberfläche, ermöglicht auch die Entwicklung neuer Sprachen
¢ Eingabe von CAD-Datei und Messung
¢ Parts-Array und Makromessung
️ Autopunkt und Höhenmessung
Die Navigationsfunktion hilft bei der schnellen Suche
¢ Leistungsstarke geometrische Messfunktion
- Mehrfache Datenberichte und grafische Datenausgabe
Flexibles Benutzerprogramm
Erstellung von Bezugselementen
◉ Powerful edge detecting function
Unterstützung mehrerer externer Zubehörteile
¢ Automatische Berechnung der geometrischen Toleranz der Elemente
¢ Schnelle und bequeme Messung komplizierter Produktionen
Unternehmensinformationen
Unser Kunde und Agent
| Häufig gestellte Fragen |
| F1: Sind Sie eine Fabrik oder Handelsgesellschaft? |
| A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden. |
| F2: In welchem Bereich ist Ihr Unternehmen hauptsächlich tätig? |
| A2: Wir produzieren hauptsächlich Vision-Messmaschine, Koordinaten-Messmaschine, CMM- und VMM-Leuchtkörper usw. |
| F3: Wie wähle ich die richtige Spezifikation? |
| A3: Solange Sie uns die Sorte und Größe des zu messenden Produkts mitteilen, wird Ihnen unser professionelles Team das Messgerät geeigneter Spezifikationen empfehlen. |
| Q4: Akzeptieren Sie kundenspezifischen Service? |
| A4: Wir können nicht nur typische Maschinen liefern, sondern auch die Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind. |
| F5: Wie lang ist Ihre Garantiezeit? |
A5: Unsere Produktgarantie beträgt 1 Jahr.
Sie können sich auf die Qualität unserer Produkte verlassen. |
