Hochpräzise LED-Visuelle Messmaschine, Bewegungssteuerung, Schnell reagierend (E300)

Unsere LED -visuelle Messmaschine hat unten die Funktion:► Granitbasis und Säule, hervorragende Stabilität;
► Die Z-Achse verwendet ein lineares Leitfaden für hochpräparate Voraussetzungen und das Servo-Motorsteuerungssystem, um die automatische Fokussierung zu realisieren, den Fehler der künstlichen Fokussierung zu beseitigen und die Messgenauigkeit und Stabilität zu verbessern.
► Aluminiumarbeitsphase, machen Sie die Bewegungssteuerung schnell und flexibel.
► Programmierbares 3-Ring-4-Abschnitt-LED-Oberflächenlichtquelle, Übertragungsparallel LED-Kontur-Lichtquellensystem und das eingebaute Lichteinstellungsmodul der Software können die Helligkeit von Licht in 3 Ringen und 4 Zonen frei steuern.

Die Konfigurationen unserer LED -visuellen Messmaschine finden Sie unten:

● 3 Achse 0,5um Auflösung Lineare Skalen
● High Performance Auto Focus -Funktion
● kompatibel mit Renishaw Touch -Sonde
● Aluminium -Arbeitsstadium und hart Anodisierung
● 3 Ringe 8 Abschnitt LED Ring Light Software Control und Programmierbar
● Parallel Light Path LED Contour Light Software Control und Programmierbar
● 1,2 m Pixel HD Digitalkamera
● Integrierte Kernsteuerbox
● Motorisierte Steuerung der Z -Achse
● Hiwin Linear Guide Weg
● Manueller Impulsgenerator für die Z -Achsenbewegungsregelung
● Mit Laserindikatoren für die Hilfspositionierung und Fokussierung

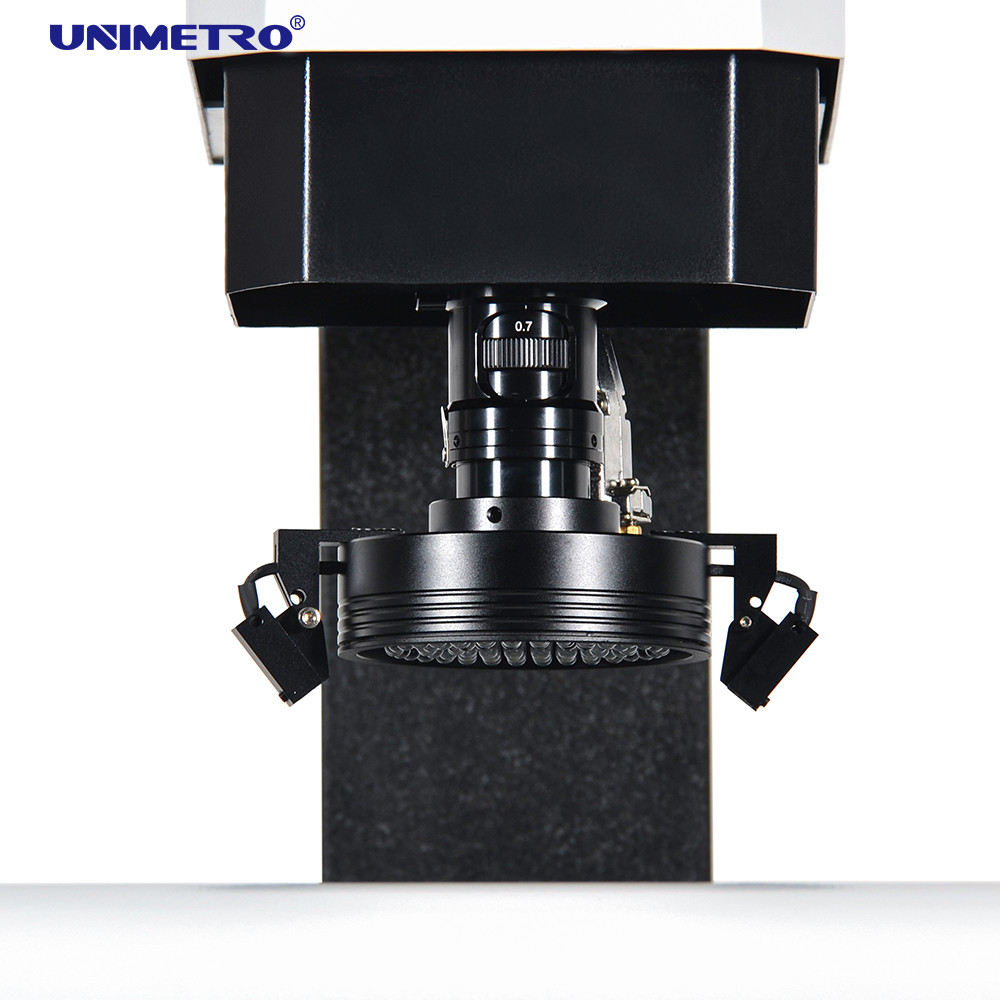

● 0.7-4.5X Manuell verbeulte Zoomlinse mit Vergrößerungssignal-Rückkopplungssensor

Merkmale

● 3 Achse 0,5um Auflösung Lineare Skalen
● High Performance Auto Focus -Funktion
● kompatibel mit Renishaw Touch -Sonde
● Aluminium -Arbeitsstadium und hart Anodisierung
● 3 Ringe 8 Abschnitt LED Ring Light Software Control und Programmierbar
● Parallel Light Path LED Contour Light Software Control und Programmierbar
● 1,2 m Pixel HD Digitalkamera
● Integrierte Kernsteuerbox
● Motorisierte Steuerung der Z -Achse
● Hiwin Linear Guide Weg
● Manueller Impulsgenerator für die Z -Achsenbewegungsregelung
● Mit Laserindikatoren für die Hilfspositionierung und Fokussierung
● 0.7-4.5X Manuell verbeulte Zoomlinse mit Vergrößerungssignal-Rückkopplungssensor





Parameter

Der Parameter unseres LED -Visual Measuring Machine ist wie unten angezeigt: zeigt:

Modell		Extra 200	Zusätzlich 300	Extra 400	Extra 500
Dimension (mm) (l*w*h)		500*540*930	600*740*980	700*840*980	800*940*980
Messbereich (mm) (x*y*z)		200*100*150	300*200*200	400*300*200	500*400*200
Messgenauigkeit (μM)		2,5+l/100	2,5+l/100	2,5+l/100	3+l/100
Wiederholbarkeit (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140 kg	190 kg	240 kg	290 kg
Bild und Messung	CCD	200 mm (kann gemäß den Anforderungen der Kunden angehoben werden)
	Linse	Manuell verbeulte Zoomlinse 0,7-4,5x/Auto Zoom Objektiv 1-10x
	Vergrößerung	18-195x (nur als Referenz. Mit unterschiedlicher Kamera und Linse wird die Vergrößerung unterschiedlich sein.)
	Sichtfeld	8,1 ~ 1,3 mm
	Arbeitsabstand	108 mm
Lineare Skalenauflösung		0,5 μm (0,1 μm für die Option)
Fahrsystem		X, Y-Achse Handbuch Conrol, Z-Achse CNC-Steuerung und Autu-Fokus-Funktion verfügbar
Beleuchtung		Programmierbare 4 Abschnitte LED-Ringoberflächenlicht, parallele LED-Konturlicht, 8 Abschnitte LED-Ringlicht, koaxial, für Option



Softwarefunktion

● CAD -Datei eingeben und messen
● Teilearray und Makromessung
● Autofokus und Höhenmessung
● Die Navigationsfunktion hilft beim Fastenfindeln
● Starke geometrische Messfunktion
● Mehrere Datenberichte und grafische Datenausgabefunktion
● Flexible Benutzerprogramm
● Referenzelemente erstellen
● Starke Kantenerkennungsfunktion
● Unterstützung mehrerer externer Zubehör unterstützen
● Autoberechnung der Elemente Geometrische Toleranz
● Messung der komplizierten Produktion schnell und bequem



Unternehmensinformationen

Unser Kunde und Agent

FAQ
F1: Sind Sie eine Fabrik- oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort seit 24 Stunden.
F2: In was ist Ihre Firma hauptsächlich?
A2: Wir produzieren hauptsächlich Sehmaschine, Koordinatenmessmaschine, CMM- und VMM -Vorrichtungen.
F3: Wie wähle ich die entsprechende Spezifikation aus?
A3: Solange Sie uns mit der Messung der Produkte und der Größe des Produkts mitteilen, würde unser professionelles Team Sie von der Messung des Instruments geeigneter Spezifikationen beraten.
F4: Akzeptieren Sie einen individuellen Dienst?
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen, sondern auch die Maschinen zur Verfügung stellen, die den Kundenbedürfnissen angepasst sind.
F5: Was ist Ihre Garantiezeit?
A5: Unsere Produktgarantie ist 1 Jahr. Unsere Produktqualität ist sehr stabil und wir haben Verbesserte sich an einigen zerbrechlichen Teilen viel. Sie können unsere Produktqualität sicher sein.
