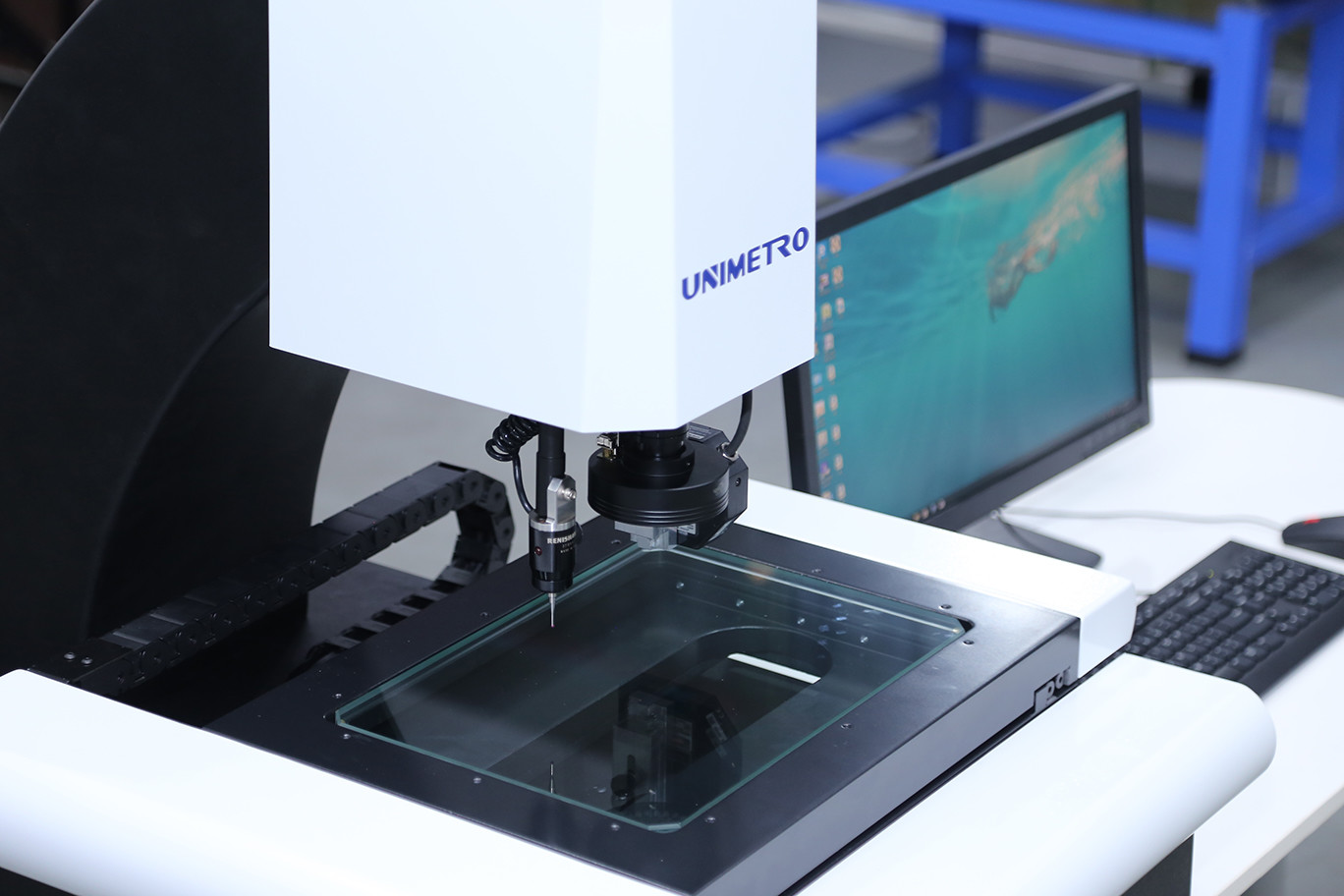

CNC-System zur Messung der Sicht mit motorisierter Z-Achsensteuerung für die 2D-VMM-Inspektion
Wirtschaftlicher Typ CNC-Bildprüfungssystem
Das Bildprüfsystem ist ein Instrument, das zur genauen Messung physikalischer Abmessungen mit einer Genauigkeit bis zur Mikronhöhe verwendet wird.Diese Bildmessmaschine ist ein optisches Messgerät, das mit einer Kamera das Bild des Werkstücks erfasst, analysiert die Bildpixel und berechnet mit Messsoftware 2D-Dimensionen.
Das CNC-Bildprüfsystem ist ein leistungsfähiges Dimensionsmessgerät, das für die Massenproduktion entwickelt wurde.Mit leistungsstarker Software konfiguriert, die den Messprozess programmierbar machtDie PEAK-Serie ist ein wirtschaftliches Modell der von UNIMETRO entwickelten vollautomatischen CNC-Vision.
Das einfache und integrierte Design ermöglicht es uns, die Maschine mit geringeren Kosten zu bauen und gleichzeitig eine hohe Messgenauigkeit und beste Leistung zu gewährleisten.Benutzer können die Vorteile von hoher Effizienz und Einsparungen bei Arbeitskosten von einer vollständigen CNC Vision Messmaschine zu einem sehr wettbewerbsfähigen Preis genießen.
Hardware-Konfiguration
3 Achsen lineare Skalen mit einer Auflösung von 0,5 μm
Hochleistungs-Autofokusfunktion
Aluminium-Arbeitsstufe und harte Anodisierung
Kompatibel mit Renishaw Touch-Sonde (optional)
3 Ringe 8 Sektion LED-Ringlicht Software Steuerung und programmierbar
Parallelleuchtbahn-LED-Lichtschnittlicht-Software-Steuerung und programmierbar
Konfocal Fiber Displacement Sensor (optional)
HIWIN lineare Führungsrichtung
Z-Achsen-motorisierte Steuerung
Integrierte Kernsteuerung
CCD-Kamera in industrieller Qualität
Manueller Pulsgenerator für die Bewegungssteuerung der Z-Achse
Laseranzeiger für die Hilfsposition und das Fokussieren (optional)
0.7-4.5X manuell vergrößerte Zoomlinse mit Vergrößerungssignal-Feedback-Sensor
Anwendungen für Bildinspektionssysteme
- Das Bildinspektionssystem der PEAK-Serie ist mit der gesamten Serie von Omron-Fasermesssensoren kompatibel und bietet mehr Möglichkeiten für präzise Messanforderungen
- Stabile Messungen von geneigten oder gekrümmten Oberflächen
- Stabile Messungen verschiedener Materialtypen
- Stabile Messungen von glatten oder groben Oberflächen
- PEAK-Serie Image Inspection System ist kompatibel mit Renishaw Touch-Sonde als optionale Konfiguration, so dass Benutzer 2D und 3D-Messfunktionen in einer Maschine zu erreichen
- Die Software kann den Versatz zwischen der optischen Linse und der Touch-Sonde berechnen, so dass alle Messergebnisse innerhalb eines Koordinatensystems liegen.Messergebnisse können als 3D-Zeichnung für Reverse Engineering ausgeführt werden
Funktionen der Software
Die UNIMETRO INSPECT3D-Software verfügt über eine benutzerfreundliche Benutzeroberfläche, ist leicht zu erlernen und bietet leistungsstarke Funktionen, mit denen Benutzer schnelle und präzise Messungen erreichen können.Die Software bietet eine vollständige englische Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.
- Eingabe von CAD-Dateien und Messungen
- Parts-Array und Makromessung
- Autofokus und Höhenmessung
- Navigationsfunktion hilft bei der schnellen Suche
- Leistungsstarke geometrische Messfunktion
- Mehrfache Datenberichte und grafische Datenausgabefunktion
- Flexibles Benutzerprogramm
- Erstellung von Referenzelementen
- Leistungsstarke Randerkennung
- Unterstützung mehrerer externer Zubehörteile
- Automatische Berechnung der geometrischen Toleranzen der Elemente
- Schnelle und bequeme Messung komplizierter Produktionen
Technische Parameter
| Modell |
PEAK 300 |
PEAK 400 |
| Abmessungen (mm) (L*W*H) |
850*650*1060 |
1000*800*1080 |
| Messbereich (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Genauigkeit (μm) |
3+L/200 |
3+L/200 |
| Wiederholbarkeit (μm) |
3 |
3 |
| Gewicht (kg) |
120 |
150 |
| Kamera |
Industrieanalog-CCD-Kamera und SV2000E-Videokarte |
| Linsen |
Manuelle Vergrößerungsobjektive mit Einfall 0,7-4,5X / 0,7-4,5X manuelle Vergrößerungsobjektive mit Signalrückkopplung (optional) / Automatische Vergrößerungsobjektive (optional) |
| Vergrößerung |
18-188X (Unterschiedliche Kombination von Kamera und Objektiv führt zu unterschiedlichen Vergrößerungsbereichen) |
| Ausnahme: |
8.1-1.3mm (verschiedene Kombinationen von Kamera und Objektiv führen zu unterschiedlichen FOV-Bereich) |
| Arbeitsdistanz |
108 mm |
| Auflösung von linearen Skalen |
0.0005mm |
| Erleuchtung |
Programmierbare 3-Ringe, 8-Abschnitte Oberflächenringlicht, programmierbare parallele Konturlicht |
Unternehmensinformationen
Unsere Kunden und Agenten
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: Woran ist Ihr Unternehmen hauptsächlich beteiligt?
A2: Wir produzieren hauptsächlich Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Leuchten usw.
F3: Wie wähle ich die richtige Spezifikation?
A3: Solange Sie uns die Sorte und Größe des zu messenden Produkts mitteilen, wird Ihnen unser professionelles Team Messgeräte mit geeigneten Spezifikationen empfehlen.
Q4: Akzeptieren Sie kundenspezifischen Service?
A4: Absolut! Wir können nicht nur typische Maschinen liefern, sondern auch Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil und wir haben einige zerbrechliche Teile sehr verbessert. Sie können sich auf unsere Produktqualität verlassen.
