Detailinformationen

Produktname:	Bildmessmaschine	Dimension:	600740980 mm
Messbereich:	300200200 mm	Auflösung der linearen Skala:	0,5um (0,1um für Option)
Messgenauigkeit:	2,5+l/100um	Wiederholbarkeit:	2.5um
Gewicht:	190 kg	Material:	Granitbasis
Hervorheben:	Bild-Messmaschine 190kg , Granit-niedrige Bild-Messmaschine , CER Bild-Messmaschine

Produkt-Beschreibung

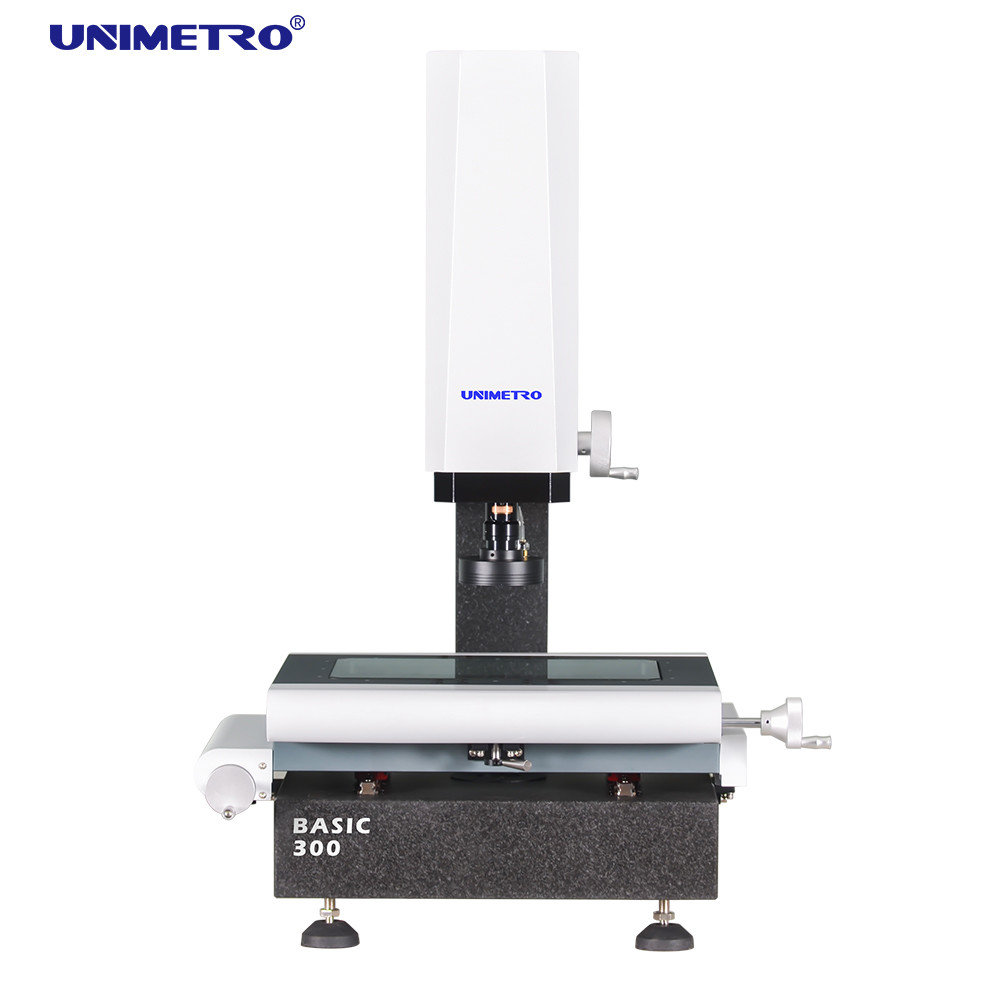

Vollmaschine zur manuellen Messung der Sicht mit CE-Zertifizierung, Granitbasis und 190 kg Gewicht

Voll manuelle Bildmessmaschine mit Granitbasis

Die Bildmessmaschine der BASIC-Serie wurde von UNIMETRO als beliebtes Modell entwickelt, das sich für präzise 2D-Dimensionsmessanwendungen in verschiedenen Branchen, einschließlich Formen,ElektronikDas Instrument spielt eine entscheidende Rolle bei der Qualitätskontrolle von Produkten, und es ist ein wichtiges Instrument für dieGewährleistung der Maßgenauigkeit und Verbesserung der Wettbewerbsfähigkeit der Produkte.

Das VMM der BASIC-Serie ist das am häufigsten verwendete Modell für Fabriken, die präzise Teile herstellen, ideal für die Messung kleiner Probenmengen.Mit dreiachsiger manueller Steuerung und benutzerfreundlicher Software, können die Bediener schnell lernen, die Maschine effizient zu bedienen.

Wesentliche Merkmale

Hochgenaue und stabile Granitbasis und -säule mit 3-Achsen-0,0005mm-Hoch-Auflösungs-Linearsensor für eine überlegene Leistung und Genauigkeit
HIWIN lineare Führung und hochpräzise lineare Führungsschiene mit Aluminium-Arbeitsstadium und harten Anodisierungsoberflächenbearbeitung für hohe dynamische Leistung und langen Lebenszyklus
Integrierte Kernsteuerungsanlage, entwickelt von UNIMETRO für lineare Skalen, Lichtsteuerung und Touch-Sonde-Signalübertragung, die eine einfache Verdrahtung, Wartung und Maschinestabilität gewährleistet
Programmierbares Kontur-LED-Licht mit parallelem Lichtpfad zur Vermeidung von Bildverformungen und zur Gewährleistung der Messgenauigkeit
8-Sektions-Software-Steuerung LED-Ringlicht bietet mehrere Beleuchtungswinkel und Helligkeit für Teile mit unterschiedlichen Formen und Materialien
Beleuchtungsparameter können in Teilmessprogrammen aufgezeichnet werden, wodurch die Anpassung während der Messprozesse vermieden wird

Hardware-Konfiguration

HIWIN lineare Führungsrichtung
Aluminium-Arbeitsbühne mit harter Anodisierung
Integrierte Kernsteuerung
3 Achsen lineare Skalen mit einer Auflösung von 0,5 μm
Mehrfunktions-LED-Parallelleuchtgruppe
Industrielle hochauflösende CCD-Kamera
0.7-4.5X manuell eingebrochene Zoomlinse mit hoher Wiederholgenauigkeit
Unterstützung für mehrere externe Zubehörteile

Technische Spezifikation

Modell	BASIC 200	BASIC 300	BASIC 400	BASIC 500
Abmessungen (mm) (L × W × H)	550 × 540 × 930	600 × 740 × 980	700 × 840 × 980	800 × 940 × 980
Messbereich (mm) (X×Y×Z)	200 × 100 × 150	300 × 200 × 200	400 × 300 × 200	500 × 400 × 200
Messgenauigkeit (μm)	2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Wiederholbarkeit (μm)	2.5	2.5	2.5	3
Gewicht (kg)	140 kg	190 kg	240 kg	290 kg

Bild- und Messvorgaben:
CCD: Digitalkamera mit 1,2 M-Pixel-High Definition
Objektiv: 0,7-4,5X manuell eingebrochene Zoomlinse mit Vergrößerungssignal-Feedback-Sensor
Vergrößerung: 18-195X (nur als Referenz - variiert je nach Kamera- und Objektivkombination)
Sichtfeld: 8,1 bis 1,3 mm
Arbeitsentfernung: 80 mm
Auflösung im linearen Maßstab: 0,5 μm (0,1 μm optional)
Antriebssystem: Manuelle Steuerung der Achsen X, Y und Z
Beleuchtung: Programmierbares LED-Ring-Oberflächenlicht mit 4 Abschnitten, Parallel-LED-Konturlicht, LED-Ringlicht mit 8 Abschnitten, koaxal (optional)

Softwareübersicht

Die UNIMETRO INSPECT3D-Software verfügt über eine benutzerfreundliche Schnittstelle, die leicht zu erlernen ist und gleichzeitig leistungsstarke Funktionen für schnelle und präzise Messungen bietet.Die Software bietet eine vollständige englische Benutzeroberfläche und unterstützt zusätzliche Sprachentwicklung.

Funktionen der Software

Eingabe von CAD-Dateien und Messungen
Parts-Array und Makromessung
Autofokus und Höhenmessung
Navigationsfunktion zur schnellen Lokalisierung
Leistungsstarke geometrische Messfunktion
Mehrfache Datenberichte und grafische Datenausgabefunktion
Flexibles Benutzerprogramm
Erstellung von Referenzelementen
Leistungsstarke Randerkennung
Unterstützung für mehrere externe Zubehörteile
Automatische Berechnung der geometrischen Toleranz
Schnelle und bequeme Messung komplizierter Produktionen

Unternehmensinformationen

Unsere Kunden und Agenten

Häufig gestellte Fragen

F1: Sind Sie eine Fabrik oder Handelsgesellschaft?

A1: Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.

F2: Was produziert Ihr Unternehmen hauptsächlich?

A2: Wir produzieren hauptsächlich Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Leuchten und verwandte Geräte.

F3: Wie wähle ich die richtige Spezifikation?

A3: Unser professionelles Team berät Sie über geeignete Spezifikationen, die auf Ihren Anforderungen an die Produktvielfalt und -größe basieren.

Q4: Akzeptieren Sie kundenspezifischen Service?

A4: Ja, wir liefern sowohl Standardmaschinen als auch maßgeschneiderte Lösungen, die auf die Kundenbedürfnisse zugeschnitten sind.

F5: Wie lang ist Ihre Garantiezeit?

A5: Unsere Produktgarantie beträgt 1 Jahr. Wir haben zerbrechliche Teile verbessert und eine stabile Produktqualität für Ihre Sicherheit aufrechterhalten.

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	UNIMETRO
Zertifizierung:	CE,ISO
Modellnummer:	Grundlegend

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holzetui
Lieferzeit:	5~15days
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	40
