Verfahrweg der Z-Achse: | 150mm | Objektivlinse: | Manuelles gerastetes Zoomobjektiv/Autozoom-Linse 0.7-4.5X/Navitar-Linse für Wahl |
---|---|---|---|
Lineare Wiedergabe: | 33-195X | Visionsfeld: | 8.1-1.3 |
Messende Entschließung: | 1um/0.5um/0.25um/0.1um für optionales | Messende Software: | Messende Software rationaler Zusammensetzung Vue 3D |
Beleuchtung: | Programmierbare 8 Abschnitte schellen LED für Oberflächenlicht, 40 Abschnitte schellen LED für Wahl, | ||
Markieren: | Automatisches Gantry-Vision-Messsystem,0.25 um Gantry Vision Measurement System,25 um Gantry-Vision-Messsystem |
Produktbeschreibung

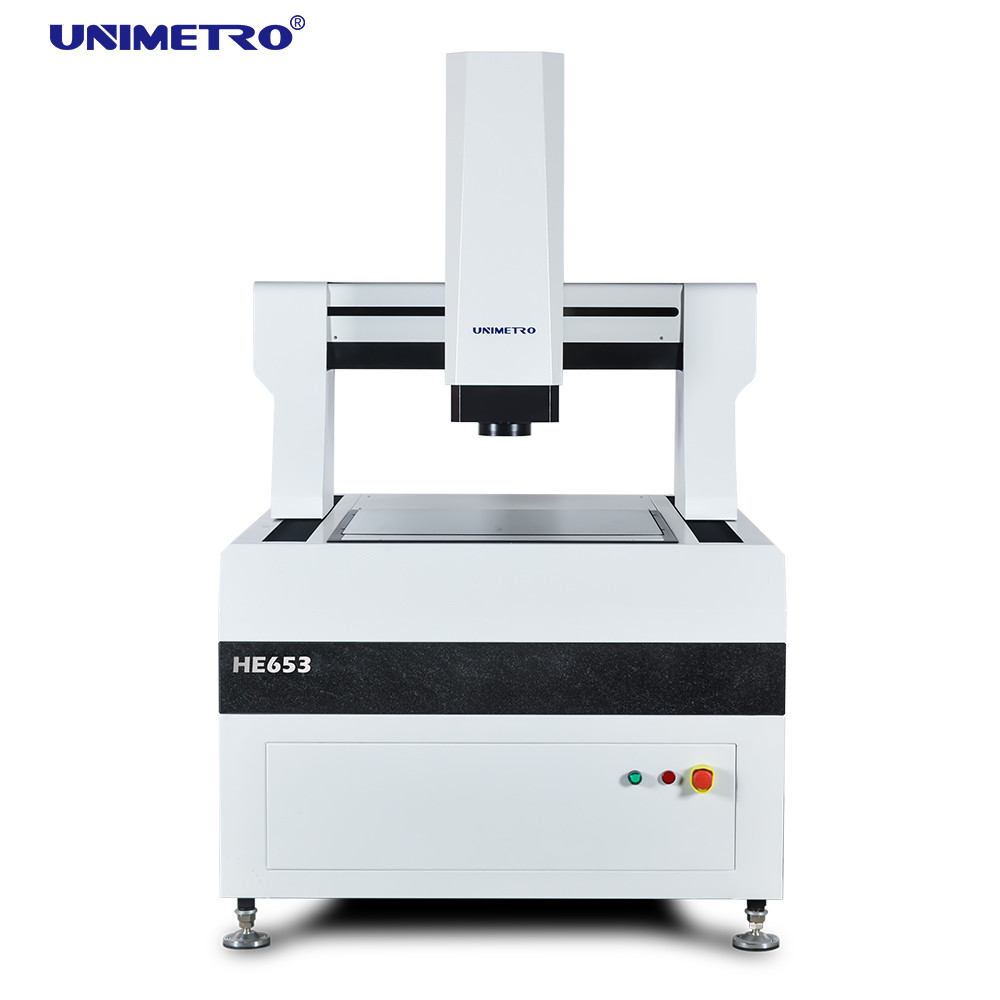

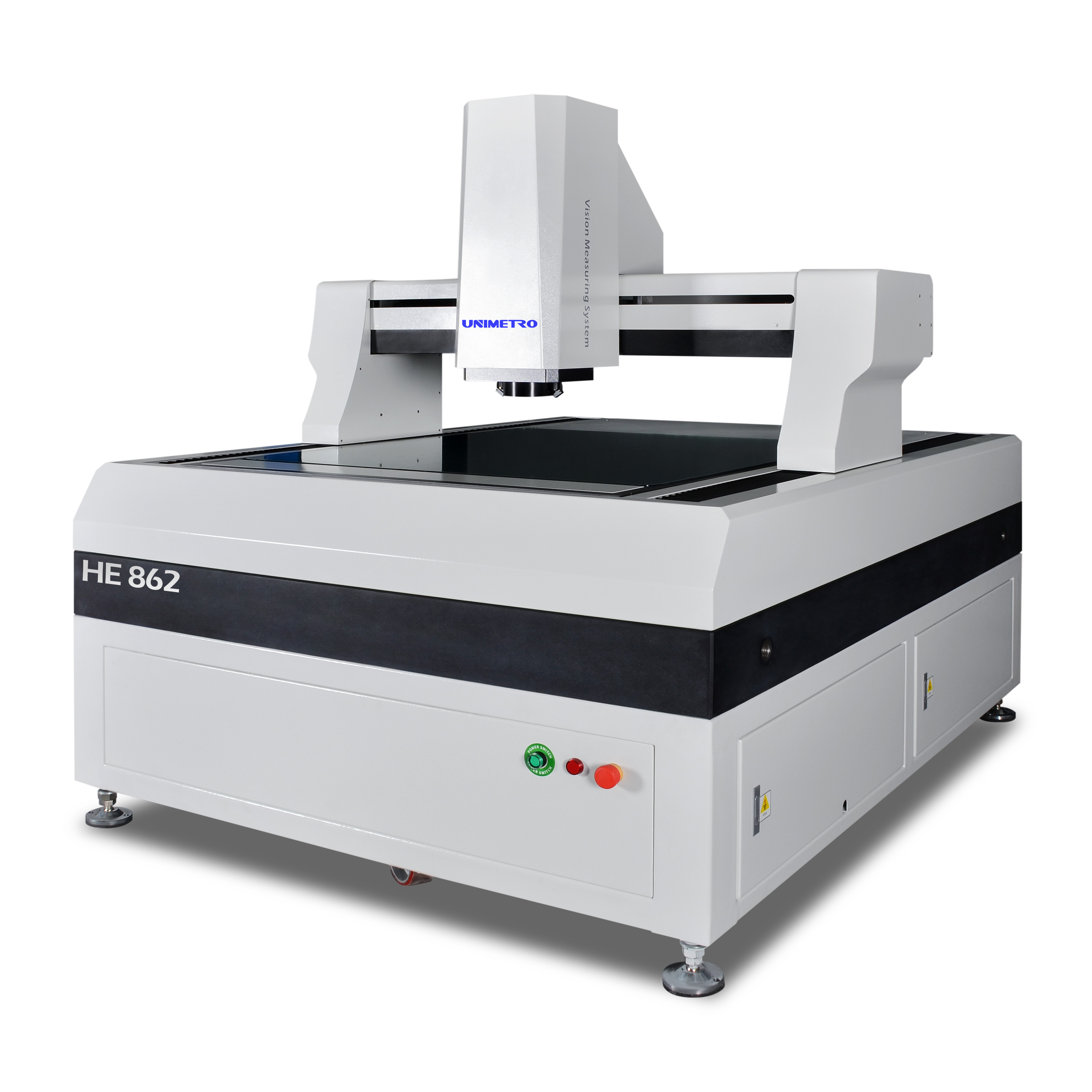

Die hochpräzise Vision-Messmaschine vom Portaltyp der HE-Serie kombiniert hohe Genauigkeit und hohe Effizienz und bietet Hochgeschwindigkeitsmessungen für die geometrischen Elemente verschiedener Arten von Teilen.Die HE-Serie wird häufig in verschiedenen Branchen und Produkten wie Leiterplatten, kupferkaschiertem Laminat, großen Gläsern, LCD-Modulen und Isoliermaterialien usw. eingesetzt.
Die Finite-Elemente-Analyse wird im Designprozess der HE-Serie eingeführt und gewährleistet eine hohe Steifigkeit und eine genaue mechanische Struktur.Die Maschinenbasis besteht aus einer beweglichen Brückenstruktur mit geschlossenem Rahmen, die einfach ist und eine hohe Belastbarkeit und beste Bewegungsleistung bietet.
Maschinenbasis aus Granit der Güteklasse 000, bietet hohe Steifigkeit, Korrosionsbeständigkeit und hohe Stabilität.
Die Arbeitsbühne ist in der Lage, Befestigungslösungen für mehrere Produkte voreinzustellen. Optional ist auch die Kombination mehrerer Linsen möglich, um unterschiedliche Messanforderungen verschiedener Kunden zu erfüllen.
Das vollständig geschlossene Bewegungssteuerungssystem gewährleistet die beste Bewegungs- und Positionierungsleistung.
Mit der Finite-Elemente-Analyse und dem Granit der Güteklasse 000 erhalten wir das sinnvollste und optimierteste Maschinenrahmendesign, das eine hohe Steifigkeit und Zuverlässigkeit gewährleistet.
Das hocheffiziente, großformatige Vision-Messgerät der HE-Serie verwendet einen UWC-Bewegungscontroller und Motoren mit hohem Drehmoment, bietet eine leistungsstarke Bewegungssteuerung, die hohe Beschleunigung und schnelle Ortung sorgen für eine hohe Effizienz im Messprozess.
UWC-Lösungspaket für große Vision-Messmaschinen, optional mit Panasonic-Motoren

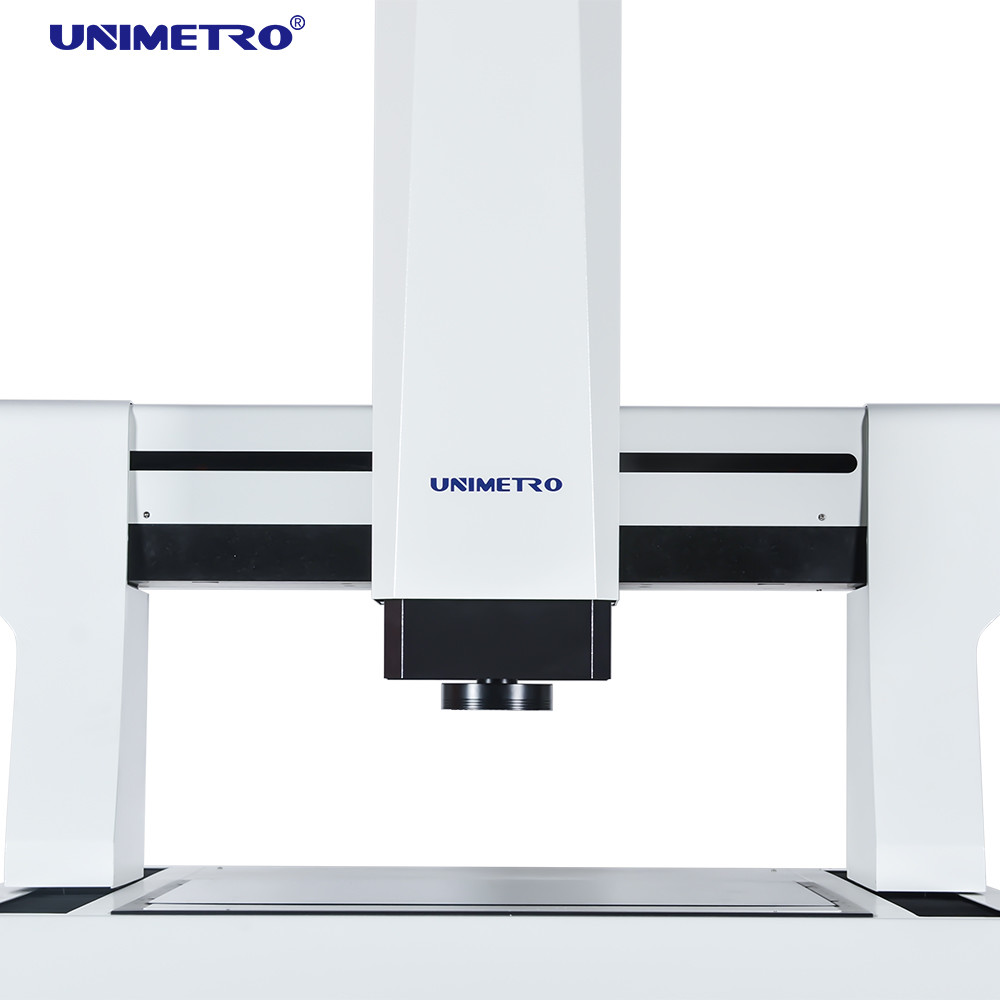

Der Maschinenrahmen verfügt über eine bewegliche Portalstruktur, die eine einfachere, intelligentere Struktur mit höherer Belastung und besserer Bewegungsleistung gewährleistet.
Detaillierte Bilder
Die X/Y-Achse verwendet eine präzise Linerführung, die Z-Achse verwendet eine Hochleistungs-Querschiene mit der original deutschen Gruppe mit Reibungsantrieb.
Im Lieferumfang enthaltene Renishaw-Linearmaßstäbe mit hoher Genauigkeit, Stabilität und langer Lebensdauer.
Entsprechend den Anforderungen des Benutzers kann die Arbeitsbühne mit mehreren Arten von Produktvorrichtungen voreingestellt werden. Außerdem stehen mehrere Kombinationsoptionen für Objektive und Kameras zur Verfügung, was den Benutzern mehr Flexibilität bietet.
Mit der leistungsstarken Rational-Vue-Software können Anwender komplizierte Messprogramme einfach erstellen.In der Massenproduktion kann das Vision-Messgerät der HE-Serie ein leistungsstarkes Messgerät sein.
Parameter
Modell |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
X-, Y-Weg (mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
Z-Achsen-Verfahrweg (mm) |
200 (kann entsprechend den Anforderungen der Kunden erhöht werden) |
|||||
Tragfähigkeit |
ca.35 kg |
|||||
Abmessung (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
Gewicht (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
Auflösung |
0,5 μm (0,1 μm für Option) |
|||||
Kamera |
2M HD GIGA Digitalkamera |
|||||
Zoomobjektiv |
Professionelles Auto-Zoom-Objektiv. Zoomobjektiv-Vergrößerung: 1–10-fach |
|||||
Videovergrößerung |
18~195X (Je nach Modell der ausgewählten Kamera ändert sich deren Vergrößerung; die tatsächliche Vergrößerung hängt von den gemessenen Daten ab) |
|||||
Sichtfeld |
8,1 ~ 1,3 mm (Je nach den unterschiedlichen Anpassungsschemata von Kamera und Objektiv ändert sich das Sichtfeld entsprechend und das tatsächliche Sichtfeld hängt von den gemessenen Daten ab.) |
|||||
Genauigkeit* |
≤ (3+L/200)μm |
|||||
Erleuchtung |
Programmierbare 5-Ring-LED-Oberflächenbeleuchtung mit 8 Abschnitten (Ringlicht mit 40 Abschnitten, koaxiales Licht, bewegliches mehrfarbiges Ringlicht als Option) |
Optionale Lösungen
Erleuchtung:
|
Linse:
|
Tastsystem:
|
Lasersensor
|
4/8/40 Abschnitte LED-Oberflächenringlicht
48 Abschnitte, 4 Farben LED-Ringlicht Bewegliches 4-Farben-LED-Ringlicht |
Manuell verbeultes Zoomobjektiv
Auto-Zoom-Objektiv Manuelles Zoomobjektiv mit koaxialem Licht Auto-Zoom-Objektiv mit koaxialem Licht |
Renishaw MCP-Kits
Messfehler<=0,75µm Renishaw PH6+TP20 Messfehler<=0,35µm |
Berührungsloser Lasersensor von KEYENCE
Weißlicht-Messsensor |
Firmeninformation
Unser Kunde und Agent
FAQ |
---|
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen? |
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden. |
F2: Worin besteht Ihr Unternehmen hauptsächlich? |
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw. |
F3: Wie wählt man die passende Spezifikation aus? |
A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen. |
F4: Akzeptieren Sie maßgeschneiderten Service? |
A4: Seien Sie sicher!Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen. |
F5: Wie lange ist Ihre Garantiezeit? |
A5: Unsere Produktgarantiezeit beträgt 1 Jahr.Unsere Produktqualität ist sehr stabil, und das haben wir Einige zerbrechliche Teile wurden stark verbessert.Sie können sich auf die Qualität unserer Produkte verlassen. |
