Große Vision-Messmaschine schnelle Bewegung PCB LCD Vision-Messsysteme

Große Vision-Messmaschine schnelle Bewegung PCB LCD Vision-Messsysteme

    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
  • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

    Produktdetails:

    Herkunftsort: China
    Markenname: UNIMETRO
    Modellnummer: ER

    Zahlung und Versand AGB:

    Min Bestellmenge: 1
    Verpackung Informationen: Holz-Fall
    Lieferzeit: 30 Arbeitstage
    Zahlungsbedingungen: T/T
    Versorgungsmaterial-Fähigkeit: 1 pro Monat
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    z-Achsenreise: 150 mm Objektiv: Manuelles gerastetes Zoomobjektiv/Autozoom-Linse 0.7-4.5X/Navitar-Linse für Wahl
    Vergrößerung: 33-195X Visionsfeld: 8.1-1.3
    Messende Entschließung: 1um/0.5um/0.25um/0.1um für optionales Messende Software: Rationale zusammengesetzte messende Software Vue 3D
    Beleuchtung: Programmierbare 8 Abschnitte schellen LED für Oberflächenlicht, Ring LED mit 40 Abschnitten für Wahl

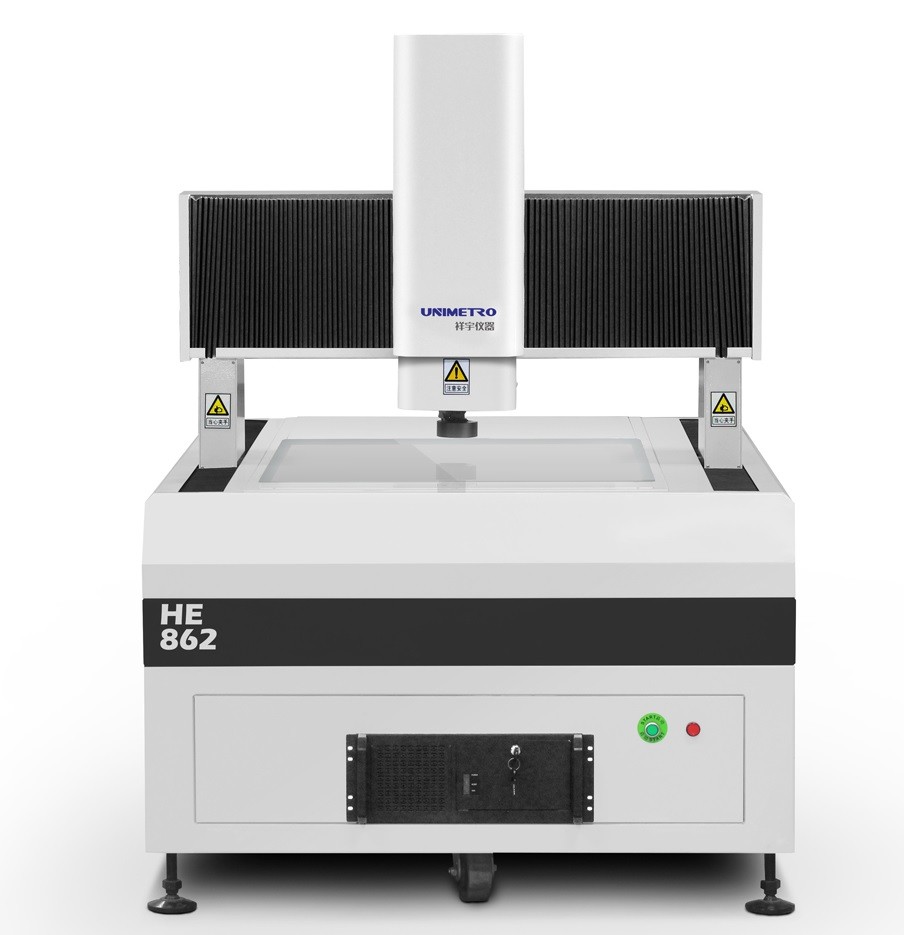

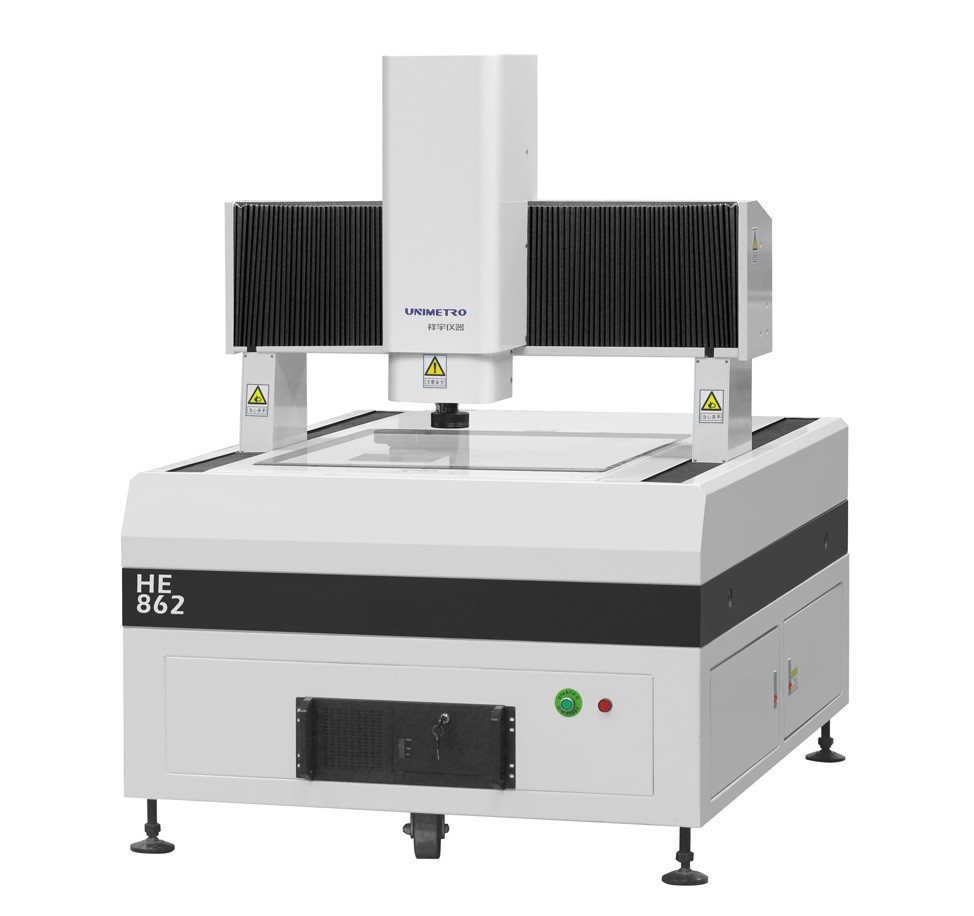

    Große Visions-Maß-Maschinen-Bock-Art Rapid-Bewegung



    ER Reihen-große Reise-automatische Visions-Maß-Maschine



    Kann ER hohe Leistungsfähigkeit der Reihe, die große Visionsmaßmaschine ein Messverfahren der automatischen Vision der Hochleistung, das hohe Präzision und hohe Leistungsfähigkeit anbietet, dieses System ist, die hohe Leistungsfähigkeit erhalten, die misst, sich unterscheidet große geometrische Parameterprodukte und hauptsächlich verwendet in PWB, in CCL, im Flachglas, IN LCD-Modul, im Presseformteil, im Isoliermaterial und in anderen Industrieprodukten.



    Große Vision-Messmaschine schnelle Bewegung  PCB LCD Vision-Messsysteme



    Mit der Finit-Element-Methode und dem Granit mit 000 Graden erhalten wir den angemessensten und optimierten Maschinenrahmenentwurf, der hohe Starrheit und Zuverlässigkeit sicherstellt.



    Benutzt ER Visionsmaßmaschine der hohen Leistungsfähigkeit der Reihe große UWC-Bewegungsprüfer und drehmomentstarke Motoren, anbietet Hochleistungsbewegungssteuerung, die hohe Beschleunigung und die schnelle Lokalisierung bietet hohe Leistungsfähigkeit im Messvorgang an.



    Große Vision-Messmaschine schnelle Bewegung  PCB LCD Vision-Messsysteme

    Visionsmaßmaschinen-Lösungspaket UWC fährt großes, Panasonic für Wahl

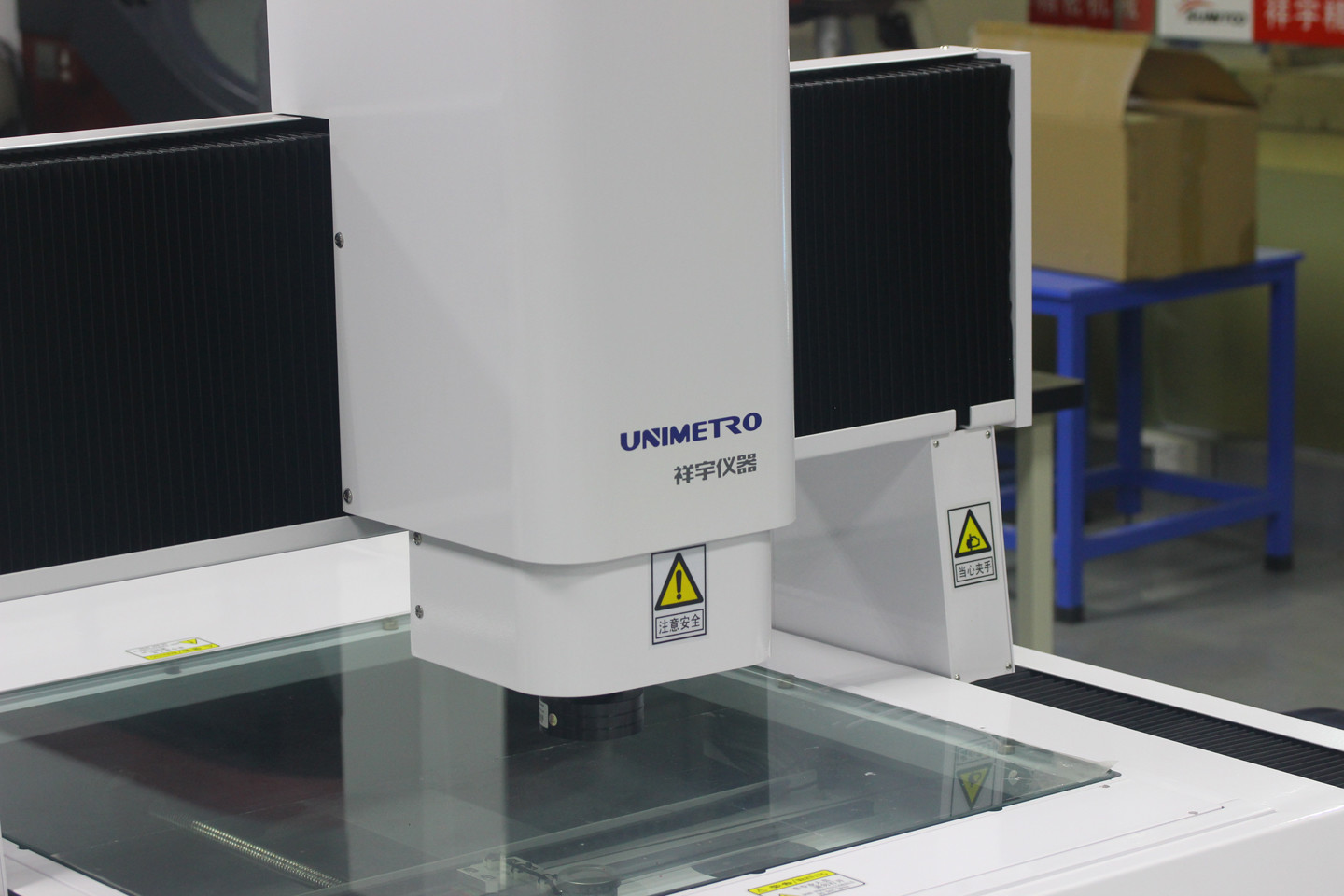

    Der Maschinenrahmen ist mit bewegender Bockstruktur, die eine einfachere, intelligentere Struktur mit höherem Laden und bessere eine Bewegung Leistung sicherstellt.





    Zwischenlagen-Führerweise des X-/Yachsengebrauches benutzt genaue, z-Achse Hochleistungsquerbalken mit der ursprüngliche deutsche Reibung gefahrenen Gruppe.



    Lineare Skalen Renishaw schlossen, mit hoher Genauigkeit, Stabilität und langem Lebenszyklus ein.



    Entsprechend den Anforderungen der Benutzer ist die Arbeitsbühne in der Lage, mit mehrfacher Art von Produktbefestigungen, auch mehrfache Linse einzustellen und Kamerakombinationswahl sind, gibt den Benutzern mehr Flexibilität verfügbar.

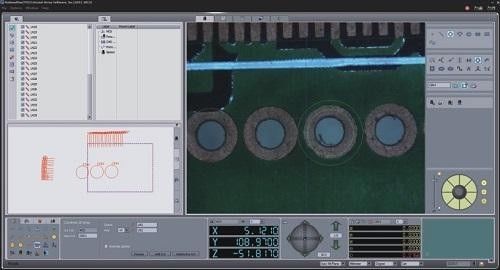

    Mit starker Software Rational-Vue können die Benutzer schwierige messende Programme leicht erzielen. In der Massenproduktion kann ER Reihenvisions-Maßmaschine ein leistungsfähiges Messgerät sein.



    Große Vision-Messmaschine schnelle Bewegung  PCB LCD Vision-Messsysteme



    Parameter



    Modell HE-76 HE-108 HE-1210 HE-1512 HE1515 HE1717
    Maß (Millimeter)

    1500*1600*

    1800

    1800*1800*

    1800

    2000*2000*

    1800

    2300*2200*

    1800

    2300*2500*

    1800

    2500*2700*

    1800

    Messbereich (Millimeter) X 700 1000 1200 1500 1500 1700
    Y 600 800 1000 1200 1500 1700
    Z 150
    Messende Genauigkeit (um) 3+L/100 5+L/100 8+L/100
    Gewicht (Kilogramm) 1800 2500 3000 3800 4500 5500
    Bild und Messverfahren Kamera Industrielles CD-Kamera Farbe des Grades 1/2“
    Objektiv Linse manuelles gerastetes Zoomobjektiv/Autozoom-Linse 0.7-4.5X/Navitar für Wahl
    Lineare Wiedergabe 33-195X
    Visionsfeld 8.1-1.3
    Arbeitsabstand 108mm
    Messende Entschließung 0.001mm
    Lineare Skalaentschließung 1um/0.5um/0.25um/0.1um für optionales
    Ansteuersystem Volle geschlossene CNC-Steuerung, Wechselstromservomotor, Achse 3 automatisch und programmierbar, Steuerknüppelsteuerung, Tastatursteuerung
    Messende Software Rationale zusammengesetzte messende Software Vue 3D
    Beleuchtung Programmierbare 8 Abschnitte schellen LED für Oberflächenlicht, Ring LED mit 40 Abschnitten für Wahl, paralleles Konturnlicht LED, Koaxiallicht für Wahl.
    Stromversorgung 220V±10% (Wechselstrom) 50Hz, erdend mit resistance≦4Ω wird angefordert
    Arbeitsbereich Temperatur: 18-24°C, Feuchtigkeit: 30%-75%, vermeiden Sie Erschütterung
