Produktname: | Volle automatische Visions-Messmaschine | Messende Genauigkeit: | 2.5+L/200 |
---|---|---|---|
Wiederholbarkeit: | 2,5 | CCD: | Industrielle Gradfarbecd-kamera |
Linse: | Manuelles zahnmedizinisches Zoomobjektiv 1~10X des Zoomobjektivs 0.7~4.5X/Auto | Magification: | 8.1~1.3mm |
Blickfeld: | 8.1~1.3mm | Arbeitsabstand: | 108mm |
Markieren: | Volle automatische Visions-Messmaschine,PWB-Visions-Messmaschine,Visions-Messmaschine für PWB |
Volle automatische Visions-Messmaschine
Optisches System CNC für PWB und Präzisionsteile
ULTRA ist Reihe eine freitragende vollautomatische Visionsmessmaschine der hohen Genauigkeit, die für GD&T-Maß mit dreiachsiger automatischer motorisierter Steuerung entwickelt wird. Sie rüstete sich mit der automatischen Fokussierung, automatischer beleuchtender Steuerung und automatischer Bewegung aus, der Hardware- und Software-Konfiguration, zum des Maßes von den linearen und geometrischen Maßen schnell und genau zu machen.
Produkt-Eigenschaften
◆Qualitätsdetailsteuerung
1) Granitbasis und Spalte, ausgezeichnete Stabilität;
2) machen Aluminiumarbeitsstadium, die schnell reagierende und flexible Bewegungssteuerung;
3) Arbeitsstadium mit hartem Oxidationsoberflächenbearbeitungsantikratzer;
4) Standard mit linearem Führer der Präzision, reibender Kugelumlaufspindel und Wechselstromservomotor etc., die Präzision und die Stabilität des Bewegungssystems sicherstellen;
5) stellt das integrierte Kontrollsystem, eingebettet mit Bewegungssteuerung und alle Signalsteuerung als Beleuchtung und lineare Skalenablesung sicher, dass die Leistung der Maschine extrem stabil ist.
◆Hochleistungskonfiguration
1) XYZ dreiachsige Steuerung CNC und genaue Positionierung;
2) 1 um lineare Glasskala der hohen Präzision, zum der Positionierungsgenauigkeit und der Maßgenauigkeit des Systems sicherzustellen;
3) Farbkamera GIGA-hoher Auflösung, zum des Bedarfs der klaren Beobachtung und des genauen Maßes zu erfüllen;
4) brauchten hochauflösendes Zoomobjektiv des Klickens 6.5x, die genaue Verdoppelung und eine mal Pixelkorrektur nur;
5) mit programmierbarer Abteilung LED des Ringes 8 der Oberfläche 5 kalter Beleuchtung und parallele Beleuchtung LED und eingebaute intelligente helle Anpassung zu umreißen, kann sie Steuerung die Helligkeit in der Abteilung 8 und verwirklicht waagerecht ausgerichtete Anpassung der Helligkeit 256 intelligent.
◆Leistungsfähige Maß-Software
1) mit der zusammengesetzten messenden Software Extern-Reihe RationalVue, ist die ULTRA Reihe fähig, messende Funktion der starken Zusammensetzung anzubieten 2D/3d;
2) einfach und einfach, Operationsschnittstelle macht zu verstehen Maß einfacher und leistungsfähig;
3) kann automatisches Maßprogramm eingestellt werden, um Reihenmaß leistungsfähig und schnell abzuschließen.
◆Flexibles Ausdehnungsvermögen
1) sind multi Arten von berührungsfreien Sensoren und schnelles fixturing System für Wahl, die unterschiedlicher messender Anforderung von den verschiedenen Kunden gerecht werden kann
2) Ringlicht ist Mavable-Farbe LED für die ULTRA Reihe, die die Reihe flexibler und stark zu den verschiedenen Teilen mit verschiedenen Arten von Materialien oder von Formen macht, anbietet stärkere messende Anwendung verfügbar.

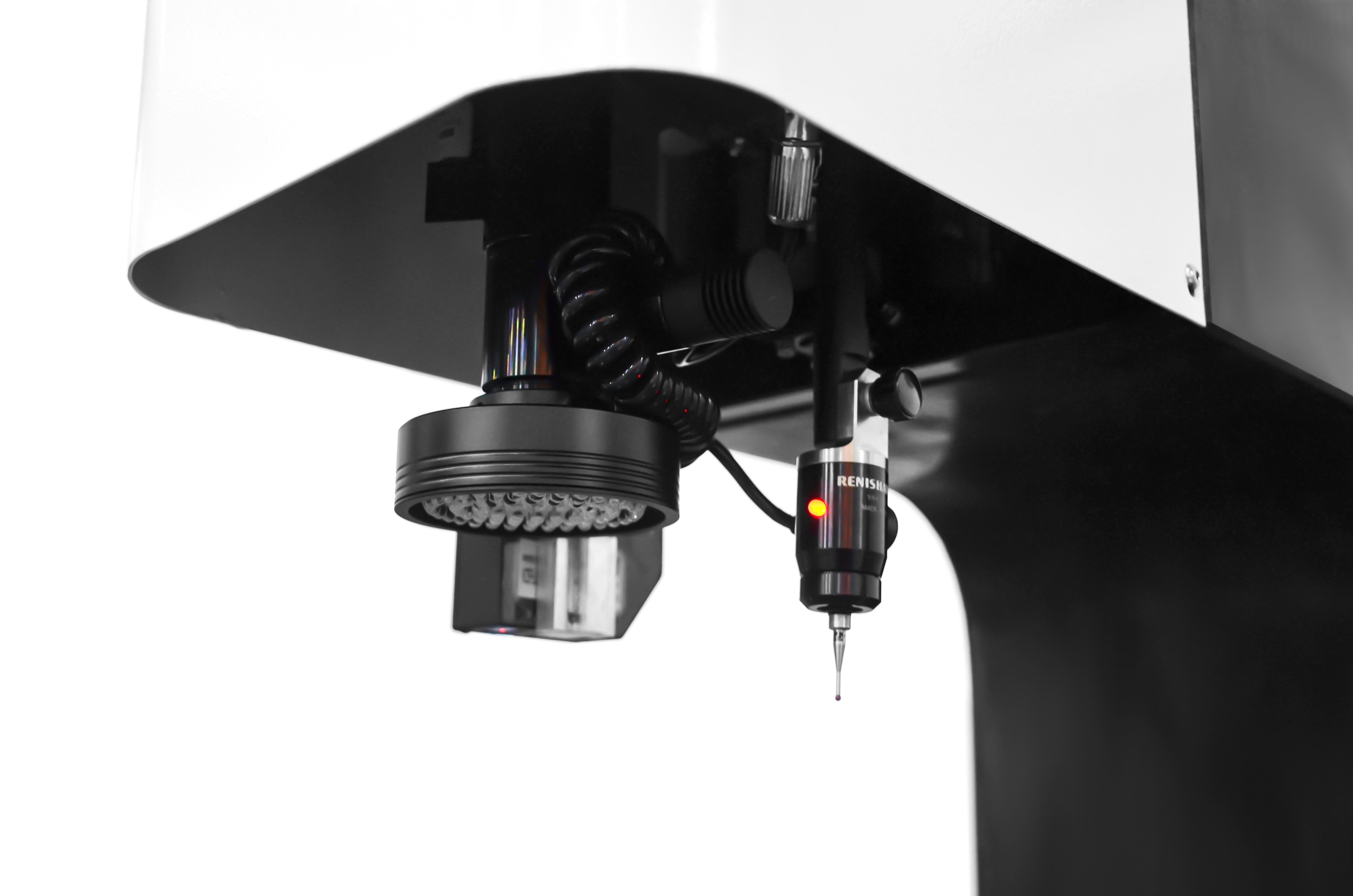

3) dank das flexible Ausdehnungsvermögen ULTRA der Reihe, ist es mit Notensonde, berührungsfreie messende Sensoren kompatibel und Roboterarm, erhöhen in hohem Grade die messende Leistungsfähigkeit.
Parameter
Produkt-Name | ULTRA Reihen-automatische Visions-Messmaschine | ||||||||||
Modell | ULTRA 300 | ULTRA 400 | ULTRA 500 | ULTRA 600 | |||||||
X/Y-axis Reise | 300x200mm | 400x300mm | 500x400mm | 600*500mm | |||||||
Z-Achse Reise | 200mm (kann entsprechend den Anforderungen von Kunden angehoben werden) | ||||||||||
Achse X/Y/Z-3 lineare Skala | Lineare Skala-Glasentschließung: 0.1um | ||||||||||
Anleitungs-Modus | Linearer Führer der Präzision, zweigleisiger doppelter Schieberführer. | ||||||||||
Betriebsart | Steuerknüppelprüfer, Mäuseoperation, automatisches Entdeckungsprogramm. | ||||||||||
Genauigkeit | XYZ-Achse: ≤2.5+L/200um | ||||||||||
Wiederholbarkeit | ±2.5um | ||||||||||
Video System |
CCD | Hohe Auflösung 1/3" Farbcd-kamera | |||||||||
Linse |
6.5X setzen Klickenzoomobjektiv fort; Optische lineare Wiedergabe: 0.7X-4.5X; Videolineare wiedergabe: 26X~172X (21,5" Monitor) |
||||||||||
Fangen Sie von auf Ansicht (Millimeter) (D*H*V) |
Lineare Wiedergabe | 0.7X | 1X | 2.0X | 3.0X | 4X | 4.5X | ||||
1/3" CCD | 8.57x6.86x5.14 | 6.00x4.80x3.60 | 3.00x2.40x1.80 | 2.00x1.60x1.20 | 1.50x1.20x0.90 | 1.33x1.07x0.80 | |||||
Beleuchtung System |
Kontur | Parallele Konturnbeleuchtung LED | |||||||||
Oberfläche | 0~255 Oberflächenbeleuchtung der Abteilung LED Ringes 8 Stepless justierbare 5 | ||||||||||
Messende Software | Messende Selbstsoftware UNIMETRO 2D völlig | ||||||||||
Tragfähigkeit | 25Kg | ||||||||||
Arbeitsbereich |
Temperatur 20℃±2℃, Feuchtebereich<2> Feuchtigkeit 30~80%, Erschütterung<0> |
||||||||||
Stromversorgung | 220V/50Hz/10A | ||||||||||
Ddimension (W*D*H) | 1600*780*1700 | 1750*920*1700mm | 1900x1080x1700mm | 1050*1280*1700mm | |||||||
Nettogewicht | 380Kg | 450Kg | 600Kg | 800kg |
* L misst Länge (Millimeter), die mechanische Genauigkeit der Z-Achse und Fokusgenauigkeit hängt mit der Oberfläche des Werkstückes zusammen.
* lineare Wiedergabe ist ungefährer Wert, hängt es mit dem Maß des Monitors und der Entschließung zusammen.
* Blickfeld (Millimeter) = (diagonal*Horizontal*Vertical)
* Ziel 0.5X oder 2X ist optionales verfügbares und verwirklicht Bildlineare wiedergabe: 13X~86X oder 52X~344X.
