Laser-Werkzeugmesssystem integriert mit CMM-Fixturkits und Automatik-Durchmesserprüfer für Fräswerkzeuge

Laser Tool Measuring System Integrated with CMM Fixture Kits and Auto Diameter Tester for Milling Tools
Laser Tool Measuring System Integrated with CMM Fixture Kits and Auto Diameter Tester for Milling Tools Laser Tool Measuring System Integrated with CMM Fixture Kits and Auto Diameter Tester for Milling Tools
Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO
Modellnummer: UTD503D
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holz-Fall
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10 pro Monat
Bestpreis Kontakt
Detailinformationen
Messende Längenstrecke: 60-150 mm Messende Durchmesserstrecke: 0,5-25 mm
Durchmessergenauigkeit: ±0.0015mm Durchbruchwertgenauigkeit: 0,003 mm
Berichtsertragwert: Excel Toleranz, die Funktion beurteilt: Im Lieferumfang enthalten
Hervorheben:

cmm Haltevorrichtungen

,

CMM Befestigungen

Produkt-Beschreibung

Lasermesssystem mit CMM-Vorrichtungssätzen und automatischem Durchmesserprüfgerät

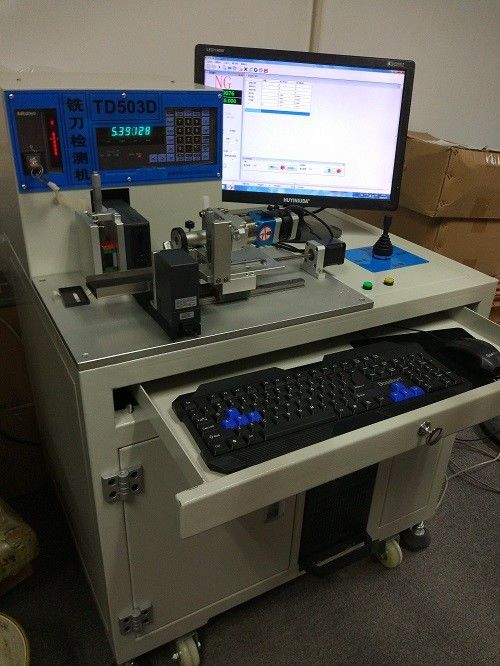

Der Lasertester für Fräswerkzeugdurchmesser UTD503D verwendet eine vollautomatische berührungslose Messtechnologie, um menschliche Messfehler zu eliminieren und Werkzeugschäden zu verhindern. Messdaten können nahtlos an PC-Systeme zur umfassenden Berichterstattung übertragen werden.
Die Tester der UTD-Serie bieten schnelle Messfunktionen und dienen als leistungsstarke Werkzeuge für die Messung von Fräs- und Bohrwerkzeugen. Diese Technologie verbessert die Fertigungsqualität und -effizienz und reduziert gleichzeitig die Gesamtproduktionskosten.
Messfähigkeiten
  • Maximale Messung des rotierenden Durchmessers für ein- oder zweischneidige Fräswerkzeuge
  • Maximale Messung des Außendurchmessers für zweischneidige Fräswerkzeuge
  • Messung von Werkzeugdurchmesserrundlauf und Höhenunterschied der Schneiden
  • Berechnung von maximalem Durchmesser, minimalem Durchmesser und durchschnittlichem Durchmesser
  • Messung von Rundlauf und Werkzeugkörperrundlauf
  • Vollständige Messung des Durchmesserrundlaufs in nur 3 Sekunden
Laser-Werkzeugmesssystem integriert mit CMM-Fixturkits und Automatik-Durchmesserprüfer für Fräswerkzeuge 0

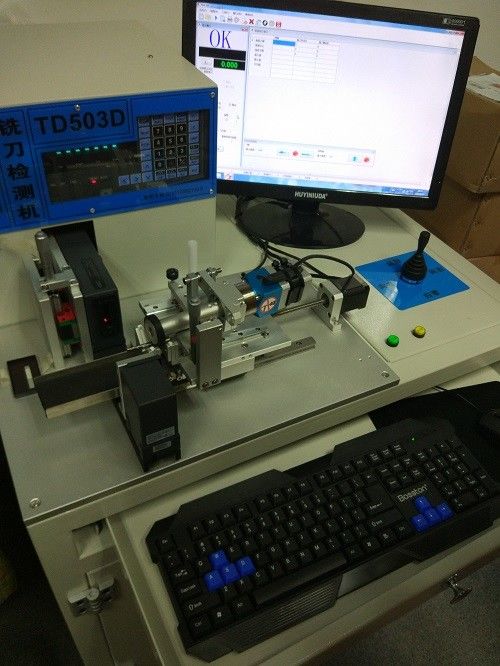

Standardkonfiguration
  • TD-Serie automatische Steuerbühne
  • Hochpräziser japanischer Lasertester
  • Software zur Messung von Fräs- und Bohrwerkzeugen
  • Industrielles PC-System
  • Steuerungs- und Datenausgabesoftware
  • Schrittmotorsystem
  • HIWIN Linearführung
  • Hochpräziser V-förmiger Keramikhalter
Laser-Werkzeugmesssystem integriert mit CMM-Fixturkits und Automatik-Durchmesserprüfer für Fräswerkzeuge 1
Technische Parameter
Messlängenbereich 60-150mm
Messdurchmesserbereich 0,5-25mm
Durchmessergenauigkeit ±0,0015mm
Genauigkeit des Rundlaufwerts 0,003mm
Zusätzliche Funktionen Benutzerprogrammierung, Excel-Ausgabe, programmierbare Messpunkte, synchrone Durchmesserrundlaufmessung, programmierbare Werkzeugdrehzahl, programmierbare Messbewegungsgeschwindigkeit, Toleranzbewertungsfunktion
Unternehmensinformationen
Laser-Werkzeugmesssystem integriert mit CMM-Fixturkits und Automatik-Durchmesserprüfer für Fräswerkzeuge 2 Laser-Werkzeugmesssystem integriert mit CMM-Fixturkits und Automatik-Durchmesserprüfer für Fräswerkzeuge 3 Laser-Werkzeugmesssystem integriert mit CMM-Fixturkits und Automatik-Durchmesserprüfer für Fräswerkzeuge 4 Laser-Werkzeugmesssystem integriert mit CMM-Fixturkits und Automatik-Durchmesserprüfer für Fräswerkzeuge 5
Unsere Kunden & Agenten
Laser-Werkzeugmesssystem integriert mit CMM-Fixturkits und Automatik-Durchmesserprüfer für Fräswerkzeuge 6 Laser-Werkzeugmesssystem integriert mit CMM-Fixturkits und Automatik-Durchmesserprüfer für Fräswerkzeuge 7
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und bieten Antworten innerhalb von 24 Stunden.
F2: Was stellt Ihr Unternehmen hauptsächlich her?
A2: Wir sind spezialisiert auf Vision-Messgeräte, Koordinatenmessgeräte und CMM- & VMM-Vorrichtungen.
F3: Wie wählt man die geeignete Spezifikation aus?
A3: Unser professionelles Team empfiehlt geeignete Messinstrumente basierend auf Ihrer Produktvielfalt und Ihren Messanforderungen.
F4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen, die auf die spezifischen Bedürfnisse der Kunden zugeschnitten sind.
F5: Was ist Ihre Garantiezeit?
A5: Unsere Produkte haben eine Garantie von 1 Jahr. Wir haben die Haltbarkeit kritischer Komponenten verbessert, um die Zuverlässigkeit und Qualität der Produkte zu gewährleisten.
