Elektronisches Fühlerlehrenmessgerät mit optischem Linearenkoder
Digitaler Keil-Präzisionsmaßstab
Fortschrittliches elektronisches Fühlerlehrenmessgerät mit optischer Linear-Encoder-Technologie für präzise Spaltmessungen in industriellen Anwendungen.
Produktfunktion
Konzipiert für statische oder dynamische Spaltmessungen an Turbinen und Wasserturbinen. Verfügt über ein klares LCD-Display für genaue Messwerte.
Bedienungsanleitung
- Batteriewechsel: Öffnen Sie die Abdeckung, um die Batterie zu wechseln, und schließen Sie sie dann, um sie sicher zu verriegeln
- NULL-Taste: Setzt den Messwert an jeder Position auf 0
- EIN/AUS-Taste: Stromversorgung
- Vorbereitung: Schraube lösen, Skalenseiten mit Lappen reinigen, Lesekopf nach rechts bewegen, Hilfsskala mit Keil ausrichten, Messwert auf 0 setzen
Verfügbare Modelle
| Modell |
Messbereich |
| UNIMETRO UXY-1 |
0-10mm |
| UNIMETRO UXY-2 |
5-15mm |
| UNIMETRO UXY-3 |
10-20mm |
| UNIMETRO UXY-4 |
20-30mm |
| UNIMETRO UXY-5 |
30-40mm |
Messverfahren
Direktmessung (Modell UXY-1)
Keilfühler in die Keilnut einführen, sicherstellen, dass die Unterseite der Hilfsskala vollen Kontakt mit der Messfläche hat und vertikal bleibt. LCD zeigt direkte Messdaten an.
Zusätzliche Messung (Modelle UXY-2 bis UXY-5)
Hilfsskala mit dem Ende des Keilblocks ausrichten, Position auf 0 setzen, dann Messung durchführen. Reellen Wert mit der Formel berechnen: LCD-Anzeigewert + Keilmesswert.
Beispiel: Anzeige zeigt 7,5 mm, Keilmarkierung +5 mm (Modell 2) = Reeller Wert 12,5 mm
Technische Spezifikationen
| Parameter |
Spezifikation |
| Messbereich |
0-10mm, 5-15mm, 10-20mm, 20-30mm, 30-40mm |
| Auflösung |
0,01mm |
| Genauigkeit |
0,03mm |
| Max. Bewegungsgeschwindigkeit |
1,5m/s |
| Arbeitstemperatur |
0-40°C |
| Luftfeuchtigkeit |
80% |
| Batterie |
1,5V (SR44W) |
Kundenspezifische Optionen sind mit 15 Werktagen Lieferzeit erhältlich
Gebrauchshinweise
- Vermeiden Sie staubige oder feuchte Umgebungen – halten Sie die Luftfeuchtigkeit unter 80 %
- Vor UV-Strahlung und Hochtemperaturstrahlung schützen
- Beweglichen Skalenblock vorsichtig handhaben, um Herunterfallen oder Stoßschäden zu vermeiden
- Von magnetischen Objekten fernhalten
- Nur mit Benzin reinigen, Uhrenschmieröl für Gleitflächen verwenden
- Keinen Alkohol verwenden – Elektronik vor Kontakt mit Flüssigkeiten schützen
Fehlerbehebungsleitfaden
| Fehler |
Mögliche Ursache |
Lösung |
| LCD zeigt nichts an oder Zeichen flackern |
Batterie schwach oder lockere Batterieverbindung |
Batterie ersetzen oder einstellen |

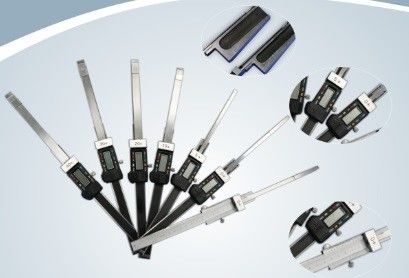

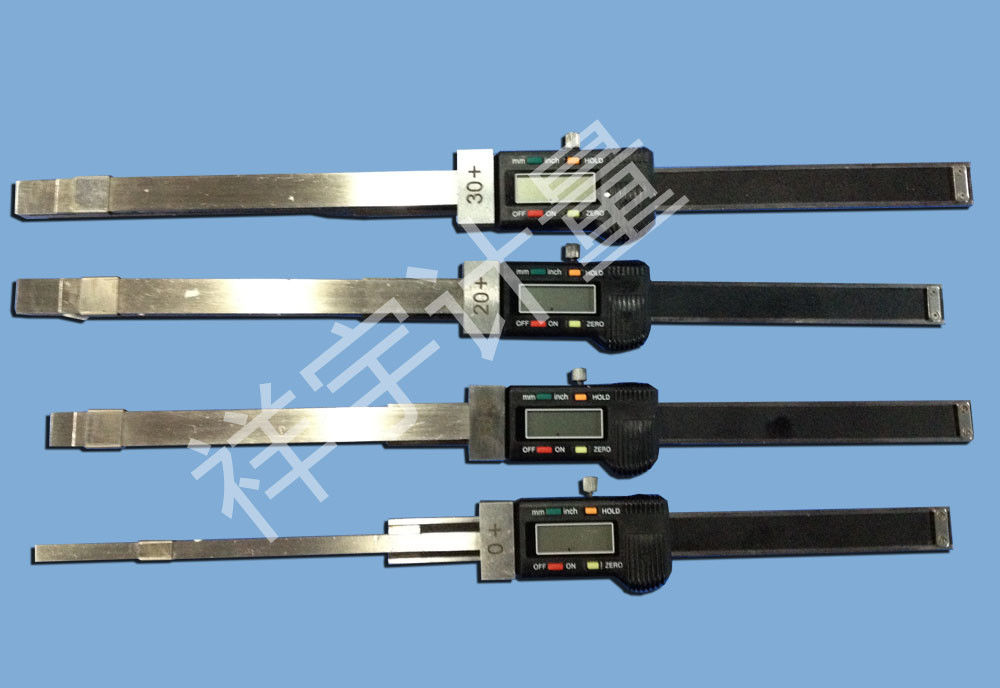

Produktbilder
Unsere Kunden & Agenten
Häufig gestellte Fragen
F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Produktionsfabrik und antworten innerhalb von 24 Stunden.
F: Worauf ist Ihr Unternehmen spezialisiert?
A: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, Vorrichtungen für CMM & VMM und verwandte Präzisionsmessgeräte.
F: Wie wählt man die richtige Spezifikation aus?
A: Unser professionelles Team empfiehlt geeignete Spezifikationen basierend auf Ihrer Produktvielfalt und Ihren Messanforderungen.
F: Akzeptieren Sie kundenspezifische Dienstleistungen?
A: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen, die auf die spezifischen Bedürfnisse der Kunden zugeschnitten sind.
F: Was ist Ihre Garantiezeit?
A: Unsere Produkte haben eine 1-jährige Garantie. Wir haben die Haltbarkeit von zerbrechlichen Teilen für eine zuverlässige langfristige Leistung verbessert.
