Vision-Messsystem mit großer Reichweite und hoher Präzision für die Dimensionskontrolle

Hochpräzisions-System zur Messung der Abmessungen

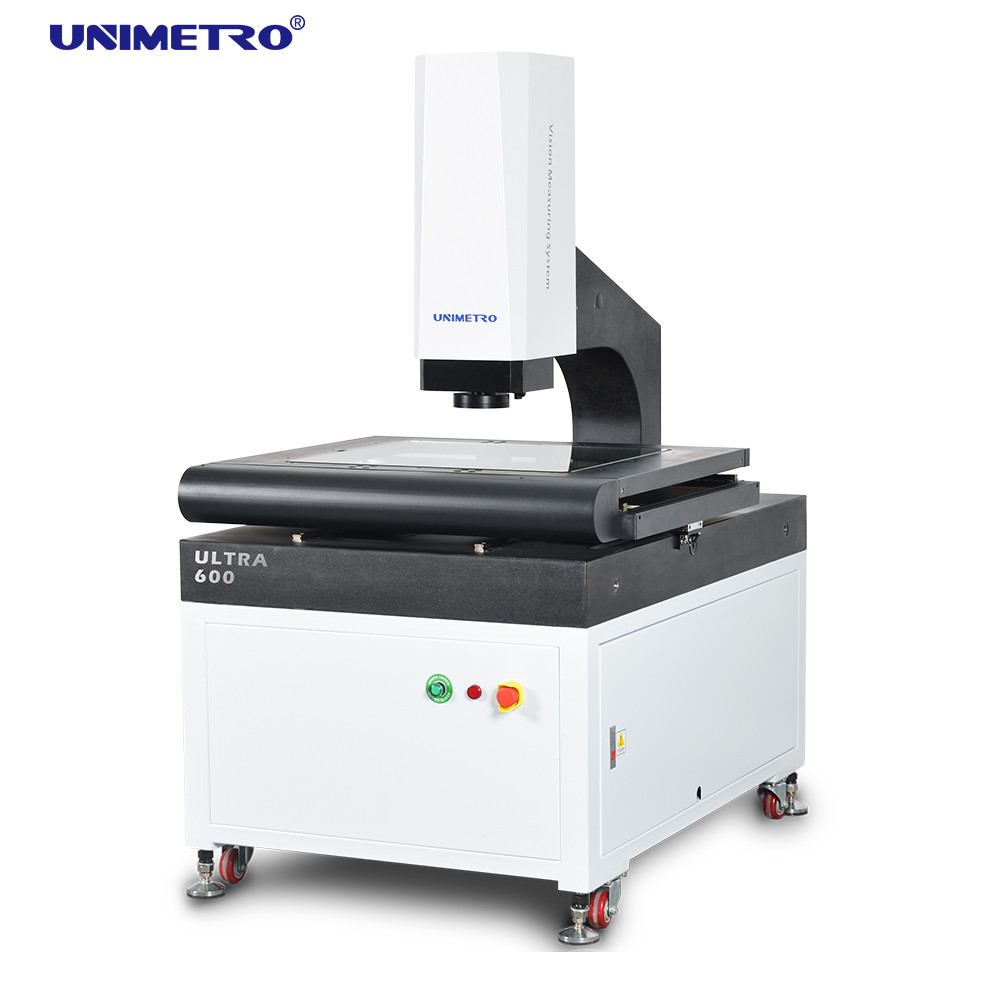

ULTRA Vision Measuring System der Serie ULTRA ist eine hochgenaue vollautomatische Vision Messmaschine mit Frequenzhebel, die für GD&T-Messungen mit 3-Achsen-automatischer motorisierter Steuerung entwickelt wurde.Es ist mit automatischem Fokus ausgestattet, automatische Beleuchtungssteuerung und automatische Bewegung der Hard- und Software-Konfiguration, um die Messung von linearen und geometrischen Abmessungen schnell und genau durchzuführen.

Eigenschaften

◆ Kontrolle der Qualitätsdetails

Ø Granitbasis und -säule, hervorragende Stabilität;

Ø Aluminium-Arbeitsbühne, so dass die Bewegungssteuerung schnell reagiert und flexibel ist;

Ø Arbeitsstadium mit harter Oxidationsoberflächenbearbeitung und Kratzschutz;

Ø Standard mit Präzisions-Linearführung, Schleifkugelschraube und Wechselstrom-Servomotor usw., um die Präzision und Stabilität des Bewegungssystems zu gewährleisten;

Ø Ein integriertes Steuerungssystem, das mit Bewegungssteuerung und allen Signalsteuerungen wie Beleuchtung und linearer Skalierung versehen ist, sorgt für eine äußerst stabile Leistung der Maschine.

◆ Hochleistungskonfiguration

Ø XYZ dreiachsige automatische CNC-Steuerung und präzise Positionierung;
Ø 0,1 um hochpräzise Glaslinearskala zur Gewährleistung der Positionierungs- und Messgenauigkeit des Systems;
Ø GIGA-Kolorkamera mit hoher Auflösung, um den Anforderungen an eine klare Beobachtung und präzise Messung gerecht zu werden;
Ø 6,5x hochauflösendes Klick-Zoomobjektiv, genaue Verdoppelung und nur einmal Pixelkorrektur erforderlich;
Ø mit programmierbarer Oberflächenleuchte mit 5 Ringen und 8 Abteilungen, LED-Kaltbeleuchtung, Parallelbeleuchtung mit Kontur-LED und integrierter intelligenter Lichtsteuerung,Es kann automatisch die Helligkeit in der 8-Abteilung steuern und realisieren 256 Stufe Helligkeit Einstellung intelligent.

◆ Flexible Ausdehnung

ØViele Arten von berührungslosen Sensoren und schnellen Befestigungssystemen stehen zur Verfügung, die unterschiedlichen Messanforderungen verschiedener Kunden gerecht werden können
ØFür die ULTRA-Reihe gibt es ein veränderbares Farb-LED-Ringlicht, das die Serie flexibler und leistungsfähiger für verschiedene Teile mit unterschiedlichen Materialien oder Formen macht.bietet eine leistungsfähigere Messanwendung.
ØDank der flexiblen Erweiterbarkeit der ULTRA-Reihe ist sie mit Touch-Sonde, berührungslosen Messsensoren und Roboterarm kompatibel.

Funktionen Einführung

-- Die Software bietet präzise Fokussierung, schnelle Fokussierung und Bildmessfunktionen, und die Wiederholungsgenauigkeit kann 3um (über 2x optische Vergrößerung) erreichen.
-- Die Software bietet eine Vielzahl von Bewegungskontrollmodi für bequeme und schnelle Positionierung.
1. Bedienungshandgriff; 2. Mittelklick im Bildfenster; 3. Mittelklick im Zeichnungsfenster; 4. Bewegen von Elementlistenfenster zu Element; 5. Mausklick im Bewegungskontrollfenster; 6.Mittlere Maustaste im Scanfenster; 7. Mittlerer Maustast im Kartenfenster; 8. Eingabe des Koordinatenwerts.
-- Die Software bietet eine Vielzahl von Systemfehlerkorrekturfunktionen, wie z.B.: lineare Kompensation, Abschnittskompensation, Perpendicularity Error Kompensation,Z-Achsen-Rechte Fehlerkompensation, Linsenzentrum Versetzungsfehlerkompensation, um sicherzustellen, dass die Genauigkeit jeder Position in XY-Ebene 2um erreichen kann.
-- Die Software unterstützt die Hinzufügung einfacher Sonden auf der Grundlage von Bildmessungen, um einfache Messungen der 3D-Dimension und Strukturlinie Toleranz zu realisieren.
-- Die Software kann die Navigationsansicht importieren, auf die mittlere Maustaste klicken und die zu testende Position bequem und schnell finden.

Parameter

* L ist die Messlänge ((mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen mit der Oberfläche des Werkstücks zusammen.

* Die Vergrößerung ist ein annähernder Wert und hängt von der Größe des Monitors und der Auflösung ab.

* Sichtfeld ((mm) = (diagonal*horizontal*vertikal)

* 0.5X oder 2X Objektiv ist optional verfügbar, und realisieren Bildvergrößerung: 13X~86X oder 52X~344X.

Unternehmensinformationen

Unser Kunde und Agent

Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: In welchem Bereich ist Ihr Unternehmen hauptsächlich tätig?
A2: Wir produzieren hauptsächlich Vision-Messmaschine, Koordinaten-Messmaschine, CMM- und VMM-Leuchtkörper usw.
F3: Wie wähle ich die richtige Spezifikation?
A3: Solange Sie uns die Sorte und Größe des zu messenden Produkts mitteilen, wird Ihnen unser professionelles Team das Messgerät geeigneter Spezifikationen empfehlen.
Q4: Akzeptieren Sie kundenspezifischen Service?
A4: Wir können nicht nur typische Maschinen liefern, sondern auch die Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produktgarantie beträgt 1 Jahr. Sie können sich auf die Qualität unserer Produkte verlassen.
