USB optische lineare Skala-Signal-Lesen/übertragen Kasten 3-Achsen-TTL-RS422

Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO
Zertifizierung: CE,ISO
Modellnummer: ULTRA
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holzetui
Lieferzeit: 15~20 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50 pro Monat
Detailinformationen

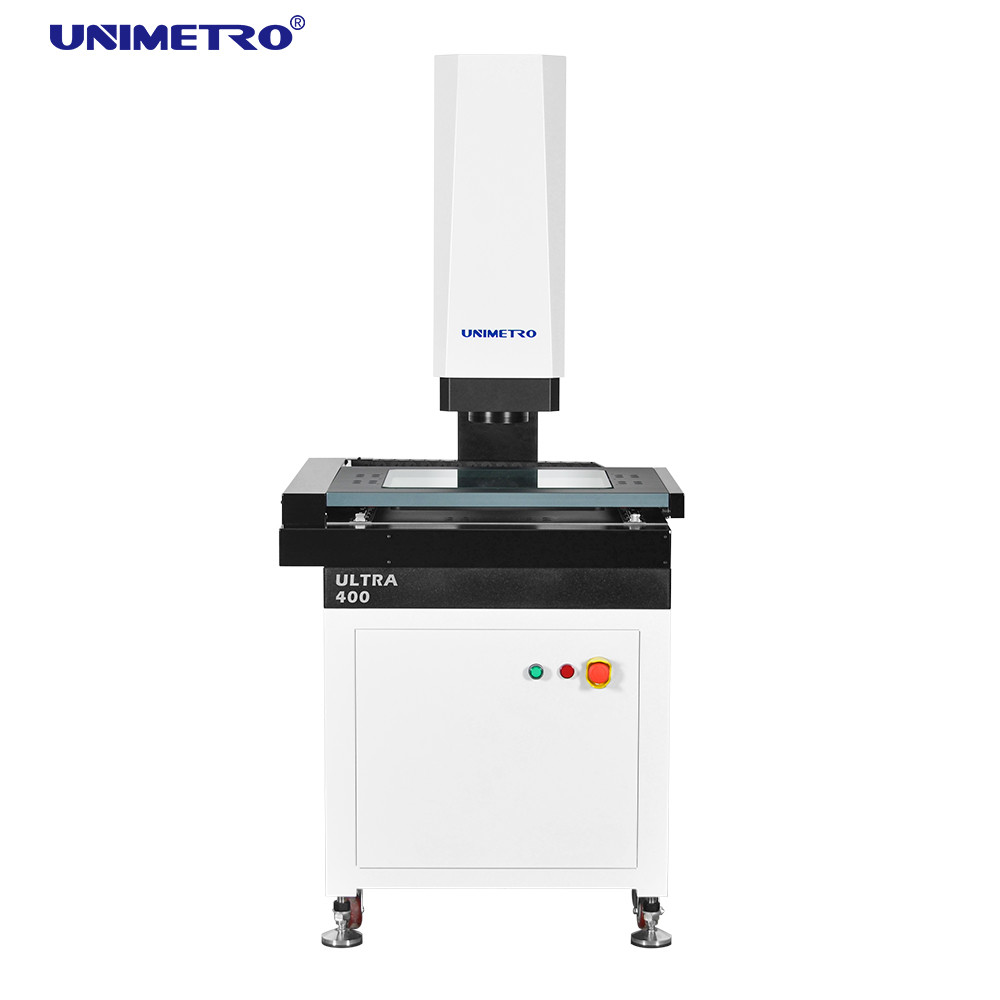

Produkt-Name: Bild-Maß-Maschine Maß: 1750*920*1700mm
Messbereich: 400*300*200mm Messende Genauigkeit: 2.5+L/200um
Wiederholbarkeit: 2,5 Lineare Skala-Entschließung: 0.1um
Ansteuersystem: Cnc-Steuerung, geschlossenes Wechselstrom-Servoansteuersystem-, Steuerknüppel-, Mäuse- oder Tastatur Beleuchtung: Paralleles LED Konturnlicht des programmierbaren 8 Abschnitte LED Ringlichtes
Markieren:

lineare digitale Skala

,

optischer linearer Kodierer

,

CCD Camera Image Measurement Machine


Produkt-Beschreibung



Skala-Signal-Lesung und übertragende Achse TTL RS422 USBs optische lineare des Kasten-3



Einleitung



USB303 ist eine Lesung und ein übertragendes Gerät der linearen Skaladaten, die auf USB-Kommunikation basieren. Es schließt 3 lineare Skalen und die Adapter mit einen Notensonden mit ein. Wenn die Notensonde ausgelöst wird, oder die RI-Punkte der linearen Skalen ermittelt werden, würde die Lesung mit 3 Achsen verschlossen sein. Wenn die Notensonde ausgelöst wird, bringt sie zurück und zeigt den Richtungspunkt der Sondenbewegung an und wenn das Auslösen effektiv ist.



Das USB303 wird, während VERSTECKTES Gerät, kein Fahrer erforderlich ist, Stecker identifiziert und verwendet. Das USB303 bietet die untere in Verbindung stehende Schnittstelle der VERSTECKTEN Geräte an, um die Einheitensteuerung zu erzielen und Datenaustausch, die Schnittstelle ist das obere Programm verbunden, fähig für das weitere sich Entwickeln.



Eigenschaften:



Bits der Achse 24 des Unabhängigen 3 heben die Zählung auf.



Wenn es der ausgelöste External ist, ist der Verschluss mit 3 Achsen die Lesungen, Verzögerung der Blockierung kleiner als 20ns.



aufgeteilter Input der Phase 1.0HZ 4.



Das a, b-Signal jeder Achse stützt einzelnen Endeninput oder Differenzialinput.



Wenn, des RI-Punktes der linearen Skala ist zu suchen, polar vom RI-, a- oder b-Signal optional.



Das Positiv oder das Negativ der Zählungsrichtung ist kontrollierbar.



Eingeschlossener Digital-Filter, erhöhen die Antilärmfähigkeit.



Externes Auslösen des unabhängigen Anschlusses, fähig, irgendeine eine Achsenlesung zuzuschließen.



FPS ist mehr als 30.



Nur ein USB-Kabel ist für die Verbindung zwischen dem USB303 und dem PC erforderlich. Der traditionelle Entwurf benutzt PCI, ungünstig für Installation und Wartung. Das USB303 ist für die Anwendung mit Laptop, einfacher Installation und Wartung besonders passend.



Parameter



Eingangsspannung DC12V
Energie Kleiner als 10W
Eingangssignal TTL oder RS422, Frequenz < 2MHZ="">1mA, treiben niedriger als 5V/70mA an
Entschließung 0,1, 0,2, 0,5, 1, 5, 10
Gewicht 1 Kilogramm
Maß 200 x 100 x 40 (Millimeter)
