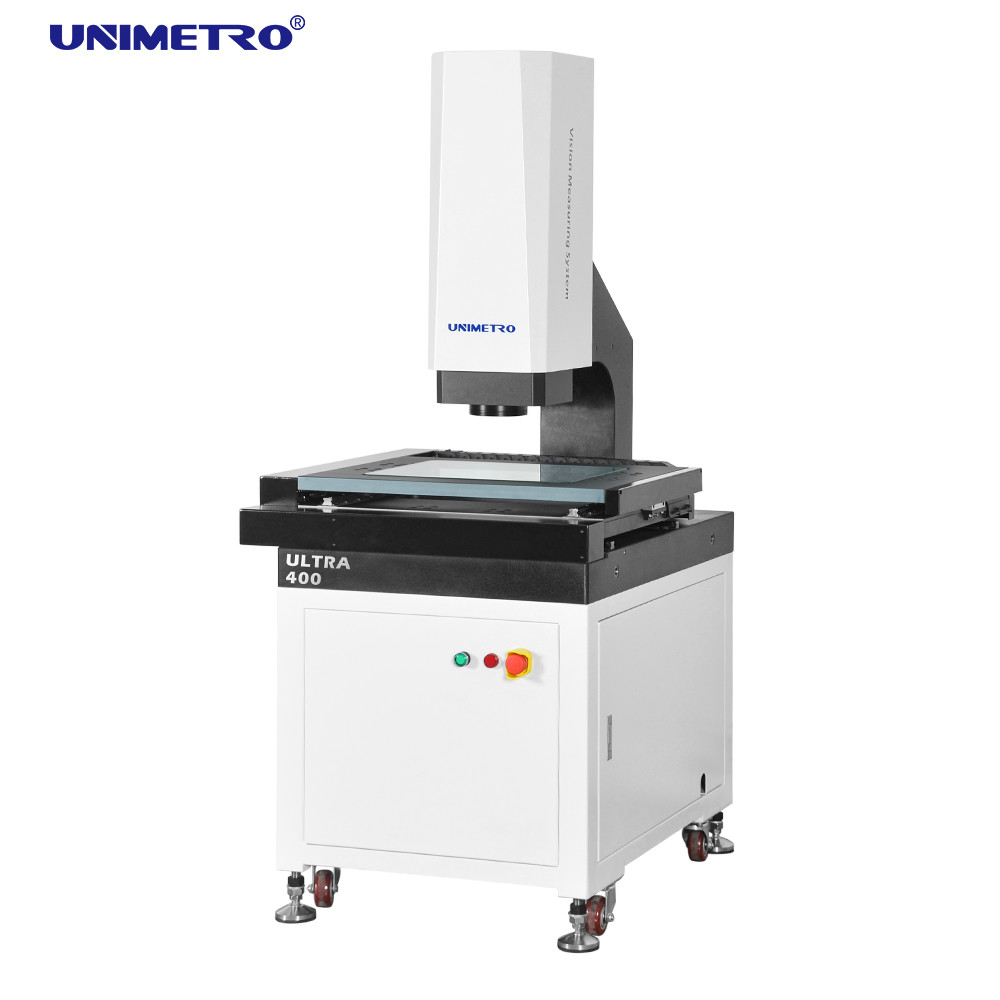

VMZ 4030 Hochleistungsvideomesssystem mit benutzerfreundlicher Software

Hochleistungs-Videomesssystem / VMZ 4030 mit optimierter Software

Das Videomesssystem der ULTRA-Serie ist ein freitragendes, hochgenaues, vollautomatisches Bildmessgerät, das für GD&T-Messungen mit automatischer motorisierter 3-Achsen-Steuerung entwickelt wurde. Es ist mit automatischer Fokussierung, automatischer Beleuchtungssteuerung und automatischer Bewegung der Hardware- und Softwarekonfiguration ausgestattet, um die Messung linearer und geometrischer Abmessungen schnell und genau zu ermöglichen.

Eigenschaften

◆ Kontrolle der Qualitätsdetails

Ø Granitbasis und -säule, ausgezeichnete Stabilität;

Ø Arbeitsbühne aus Aluminium, damit die Bewegungssteuerung schnell reagiert und flexibel ist;

Ø Arbeitsbühne mit harter Oxidationsoberfläche, die kratzfest ist;

Ø Standardmäßig mit Präzisionslinearführung, Schleifkugelumlaufspindel und AC-Servomotor usw., um die Präzision und Stabilität des Bewegungssystems sicherzustellen;

Ø Das integrierte Steuerungssystem mit integrierter Bewegungssteuerung und sämtlicher Signalsteuerung wie Beleuchtung und linearer Skalenablesung sorgt dafür, dass die Leistung der Maschine äußerst stabil ist.

◆ Hochleistungskonfiguration

Ø XYZ dreiachsige CNC-Automatiksteuerung und genaue Positionierung;
Ø 0,1 um hochpräzise lineare Glasskala zur Gewährleistung der Positionierungsgenauigkeit und Messgenauigkeit des Systems;
Ø GIGA-Farbkamera mit hoher Auflösung, um den Anforderungen einer klaren Beobachtung und genauen Messung gerecht zu werden;
Ø 6,5-fach hochauflösendes Klick-Zoomobjektiv, genaue Verdopplung und einmalige Pixelkorrektur nur erforderlich;
Ø Mit der programmierbaren 5-Ring-8-Teil-LED-Kaltbeleuchtung auf der Oberfläche und der konturierten LED-Parallelbeleuchtung sowie der integrierten intelligenten Lichtanpassung kann die Helligkeit in der 8-Teilung automatisch gesteuert und eine intelligente Helligkeitsanpassung in 256 Stufen realisiert werden.

◆ Flexible Erweiterbarkeit

ØMehrere Arten berührungsloser Sensoren und ein schnelles Befestigungssystem stehen zur Auswahl, um unterschiedliche Messanforderungen verschiedener Kunden zu erfüllen
Für die ULTRA-Serie ist ein flexibles LED-Ringlicht in Farbe erhältlich, das die Serie flexibler und leistungsfähiger für verschiedene Teile mit unterschiedlichen Materialien oder Formen macht und leistungsfähigere Messanwendungen bietet.
ØDank der flexiblen Erweiterbarkeit der ULTRA-Serie ist sie mit Berührungssonden, berührungslosen Messsensoren und Roboterarmen kompatibel und erhöht die Messeffizienz erheblich.

Einführung in die Funktionen

-- Die Software bietet genaue Fokussierung, schnelle Fokussierung und Bildmessfunktionen, und die Wiederholgenauigkeit kann 3 um erreichen (über 2-fache optische Vergrößerung).
-- Die Software bietet verschiedene Bewegungssteuerungsmodi für eine bequeme und schnelle Positionierung.
1. Bedienungsgriff; 2. Klicken Sie mit der mittleren Maustaste in das Bildfenster. 3. Klicken Sie mit der mittleren Maustaste in das Zeichenfenster. 4. Elementlistenfenster zum Element verschieben; 5. Klicken Sie mit der Maus in das Bewegungssteuerungsfenster. 6. Mittlere Maustaste im Scanfenster; 7. Mittlere Maustaste im Kartenfenster; 8. Koordinatenwert eingeben.
-- Die Software bietet eine Vielzahl von Systemfehlerkorrekturfunktionen, wie zum Beispiel: lineare Kompensation, Abschnittskompensation, Rechtwinkligkeitsfehlerkompensation, Z-Achsen-Geradheitsfehlerkompensation, Linsenmittenversatzfehlerkompensation, um sicherzustellen, dass die Genauigkeit jeder Position in der XY-Ebene 2 µm erreichen kann.
-- Die Software unterstützt das Hinzufügen einer einfachen Sonde auf der Grundlage der Bildmessung, um eine einfache Messung der 3D-Abmessung und der Strukturlinientoleranz zu realisieren.
-- Die Software kann die Navigationsansicht importieren, mit der mittleren Maustaste klicken und die zu testende Position bequem und schnell lokalisieren.

Parameter

ble>

* L misst die Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit beziehen sich auf die Oberfläche des Werkstücks.

* Die Vergrößerung ist ein ungefährer Wert und hängt von der Größe des Monitors und der Auflösung ab.

* Sichtfeld (mm) = (diagonal*horizontal*vertikal)

* Das 0,5-fache oder 2-fache Objektiv ist optional erhältlich und ermöglicht eine Bildvergrößerung von 13- bis 86-fach oder 52- bis 344-fach.

Unternehmensinformationen

Unser Kunde und Agent

FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: Worin besteht Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw.
F3: Wie wählt man die passende Spezifikation aus?
A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.
F4: Akzeptieren Sie maßgeschneiderten Service?
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen.
F5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.
