Flexible 3D-optische CMM-Basisplatten und Befestigungskits
Die FlexFix-Reihe ist eine Lösung für Präzisionsmessungen für Koordinatenmessgeräte (CMM) und Bildmessgeräte (VMM).Diese modularen Befestigungssysteme verbessern die Reproduzierbarkeit der Messungen, Genauigkeit und Standardisierung für verschiedene industrielle Anwendungen.
Industrieanwendungen
FlexFix-Lösungskits dienen mehreren Branchen, darunter Elektronik, Luftfahrt, Automobilindustrie, Kunststoffe und medizinische Versorgung.Diese Instrumente ermöglichen, wiederholbare und standardisierte Messverfahren.
Moduläres Befestigungssystem
Die von UNIMETRO entwickelte FlexFix-Serie verbessert die Reproduzierbarkeit und Genauigkeit des Prüfprozesses durch schnelle, wiederholbare Befestigungseinrichtungen.Die modulare Ausführung ermöglicht eine Erweiterung nach den Anforderungen der Benutzer, die komplette Befestigungslösungen für Teile jeder Größe, Form oder des Materials bieten.
Das System verfügt über Befestigungsplatten mit M8-Gewindeinrichtungen in verschiedenen Standardgrößen.Diese Platten gewährleisten die Zuverlässigkeit des Systems.Die Werkzeugfreie Montage ermöglicht schnelle Befestigungslösungen, die den Durchsatz erhöhen und Prüfverzögerungen vermeiden.
Auswahl des Befestigungsbaus

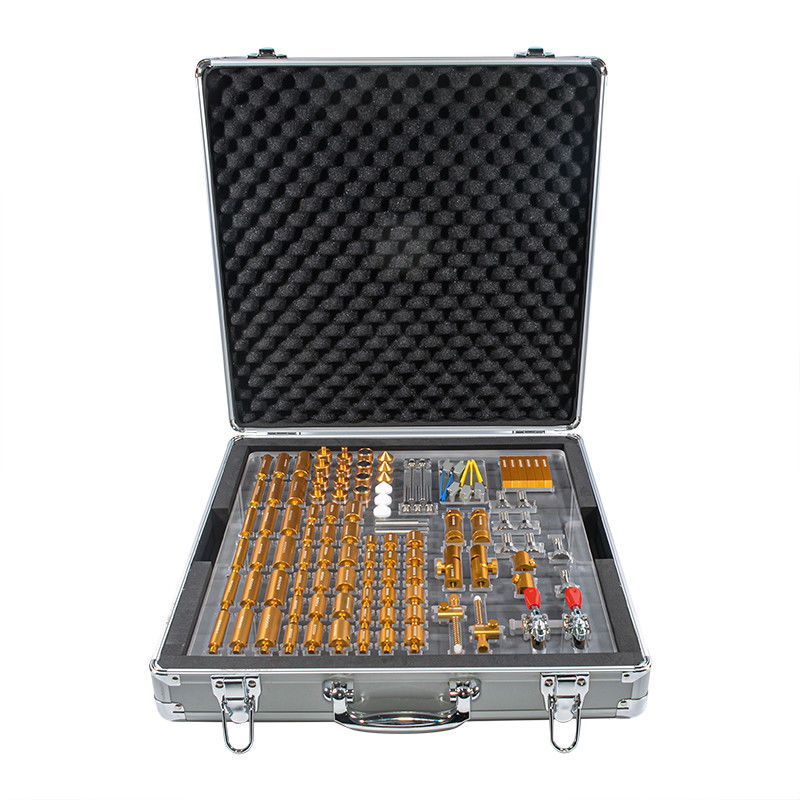

Die Leuchten der FlexFix-Serie werden als Starter-Kits mit einem Sockel und einem umfassenden Komponenten-Set verkauft.Die Benutzer sollten die Größen der Unterplatten entsprechend den Abmessungen und Messanforderungen ihrer CMM-Maschine auswählen..
Einrichtungskomponenten
Die Komponenten von FlexFix sind so konzipiert, dass sie Werkstücke mit minimaler Kraft festhalten und somit keine speziellen Werkzeuge benötigen.mit einer Breite von mehr als 50 mm, jedoch nicht mehr als 50 mm.
Das flexible Bauteilsystem ermöglicht die Erstellung verschiedener Befestigungskombinationen für verschiedene Bauteiltypen und sorgt gleichzeitig für klare Sondenbahnen für 3D-Messvorgänge.

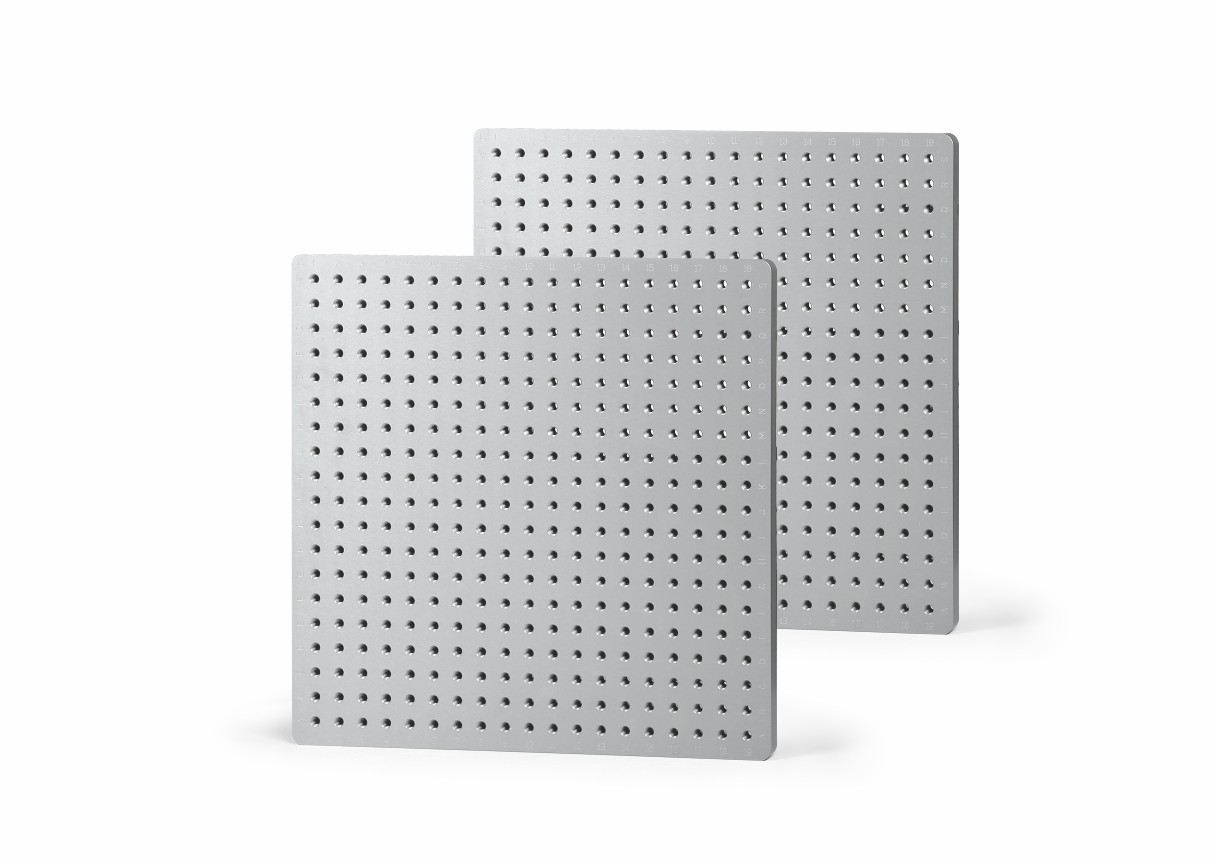

Spezifikationen für die Basisplatte
Bei der Fertigung sind CNC-Bearbeitung, Präzisionsschleifen, Anodisierung,und Lasermarkierung, um eine hohe Genauigkeit zu erreichen, Flachheit und Zuverlässigkeit.
Standardplatten sind mit alphanumerischen Rastermustern mit sichtbaren Bauteilnummern versehen, die eine vollständige Dokumentation der Einbauten ermöglichen.Dies ermöglicht eine schnelle und genaue Wiedergabe identischer Anlagen für spätere Inspektionen.
Verfügbare Größen der Basisplatten
- 400*300 mm mit M8-Gewinde
- 400*400mm mit M8-Gewinde
- 500*500mm mit M8-Gewinde
- 600*600mm mit M8-Gewinde
- Auf Anfrage erhältliche individuelle Größen
Komponentenparameter
| Produktbezeichnung |
Das ist Mark. |
Anzahl der FTE |
| 12*50 mm Standoff | 80001 | 6 |
| 12*30 mm Standoff | 80002 | 6 |
| 16*50mm Standoff | 80003 | 6 |
| 16*30 mm Standoff | 80004 | 6 |
| 20*50 mm Standoff | 80005 | 6 |
| 20*30 mm Standoff | 80006 | 6 |
| 12*20mm Standoff | 80007 | 6 |
| 16*20mm Standoff | 80008 | 6 |
| 20*20mm Standoff | 80009 | 6 |
| Druckerfeuchtigkeit | 800010 | 2 |
| Schraubschubschrauberfeucht | 800011 | 2 |
| Verstellbares Drehgewinde | 800012 | 2 |
| Stehplättchen für Stecker | 800013 | 2 |
| Magneten | 800014 | 4 |
| Standoff mit der Nadel | 800015 | 2 |
| Adapter | 800016 | 6 |
| Schraube für die Unterlage | 800017 | 2 |
| V-Post | 800018 | 2 |
| Schrauben | 800019 | 2 |
| Verstellbarer Schieberegler | 800020 | 8 |
| Spannungsklemmen | 800021 | 4 |
| Halten Sie die Klemme fest. | 800022 | 2 |
| Kurzspannungsfeuchte Unterstützung | 800023 | 2 |
| Langspannungsklemmstütze | 800024 | 2 |
| Kegel | 800025 | 3 |
| mit einer Breite von nicht mehr als 30 mm | 800026 | 3 |
| Schraubendreher | 800027 | |
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.
F2: Was produziert Ihr Unternehmen hauptsächlich?
A2: Wir sind spezialisiert auf Bildmessmaschinen, Koordinatmessmaschinen und CMM/VMM-Lösungen.
F3: Wie wählt man die geeignete Spezifikation?
A3: Unser professionelles Team empfiehlt Ihnen geeignete Spezifikationen, die auf Ihrer Produktart und Ihren Messanforderungen basieren.
Q4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Ja, wir liefern sowohl Standardmaschinen als auch maßgeschneiderte Lösungen, die auf die Kundenbedürfnisse zugeschnitten sind.
F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produkte sind mit einer 1-Jahres-Garantie ausgestattet.
