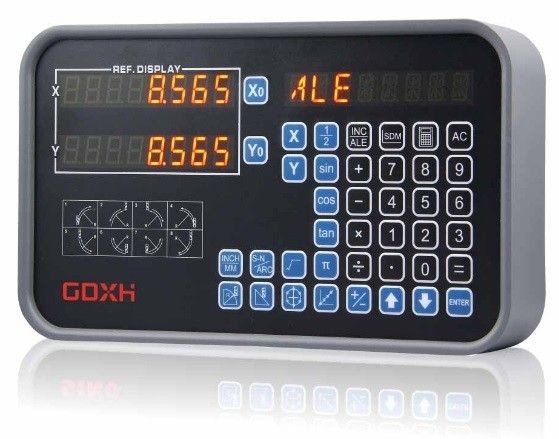

2-Achsen-Digitalanzeigesystem mit EMV-Design, linearer Kompensation und Störfestigkeit, Modell XH-2E

Bei Anwendungen, die eine Genauigkeit im Mikrometerbereich erfordern, wie Schleifmaschinen, Bohrmaschinen und Messgeräte, ist es sowohl kostspielig als auch anspruchsvoll, die erforderliche Präzision allein durch den Maschinenkörperbau zu erreichen.

Die 2-Achsen-Digitalanzeigesysteme der XH-2E-Serie bieten eine kostengünstige Lösung durch die Integration einer nichtlinearen Fehlerkompensation. Diese erweiterte Funktion, ähnlich den Kompensationsmethoden, die in CNC-Maschinensteuerungen verwendet werden, verbessert die Anzeigegenauigkeit erheblich, ohne dass teure mechanische Modifikationen erforderlich sind.

Die XH-2E-Serie verfügt über einen hochentwickelten dreistufigen Rauschfilter für den Signaleingang des Wandlers, der eine umfassende Rauschdämpfung über eine große Frequenzbandbreite (1 kHz bis 1000 MHz) bietet.

Unsere Leiterplatten- und Komponentenlayouts folgen strikt den festgelegten Richtlinien, um die Störfestigkeit und EMV-Leistung zu maximieren. Das System nutzt eine lineare Stromversorgung, um optimale Leistung und Schutz vor Störungen durch elektrische Quellen zu gewährleisten.

Die XH-2E-Serie besteht aus einer Polyesterfolie der Autotex-Serie von AUTOTYPE Ltd. aus Großbritannien, die als die hochwertigste Membranfolie gilt, die in der Membranschalter-Herstellungsindustrie erhältlich ist.

Dieses Premiummaterial bietet eine außergewöhnliche chemische Beständigkeit gegenüber gängigen industriellen Lösungsmitteln und sorgt für eine minimale Lebensdauer des Schalters von 100.000 Betätigungen.

Das XH-2E-Gehäuse ist vollständig abgedichtet, um die interne Elektronik vor gefährlichen Umgebungsbedingungen in der Werkstatt zu schützen, einschließlich Staub und verdunsteten Kühlmitteldämpfen aus Erodierprozessen.

Um eine Überhitzung in der abgedichteten Umgebung zu verhindern, verwendet das System eine Metallfrontplatte und -platte für eine effiziente Wärmeableitung, ergänzt durch einen Transformator mit extrem geringem Temperaturanstieg.

Eine Anzeige mit hoher Genauigkeit und Auflösung (1 μm) ist für Schleifanwendungen unerlässlich. Allerdings können Vibrationen der Maschine während des Betriebs zu einem Umschalten der Anzeigeziffern führen, insbesondere bei großen Schleifmaschinen.

Die innovative Vibrationsfilterfunktion stabilisiert die Anzeige und sorgt für komfortable, stabile Messwerte, die menschliche Fehler reduzieren und die Betriebseffizienz verbessern.
