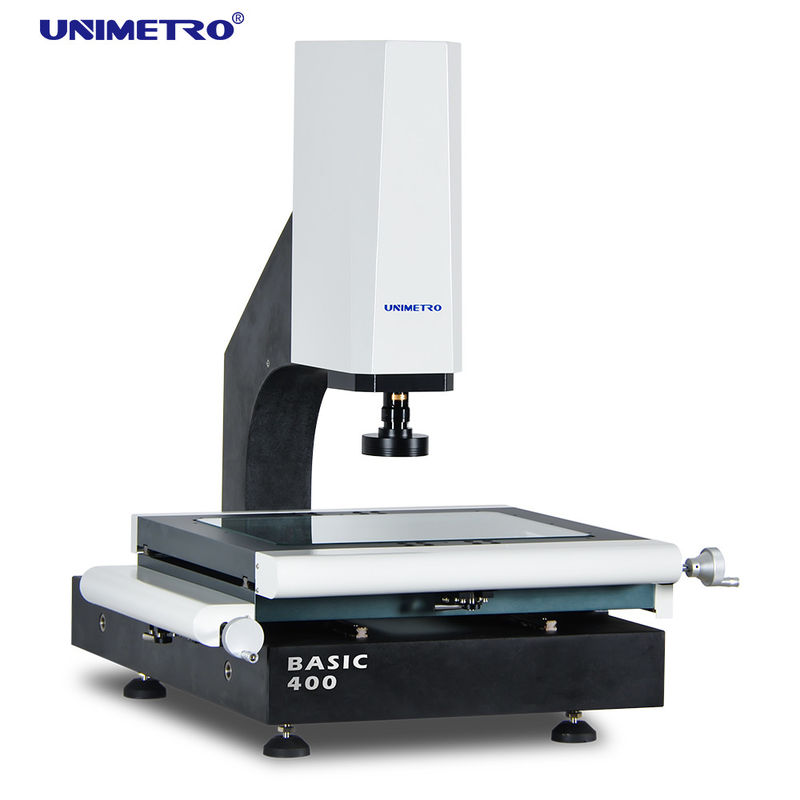

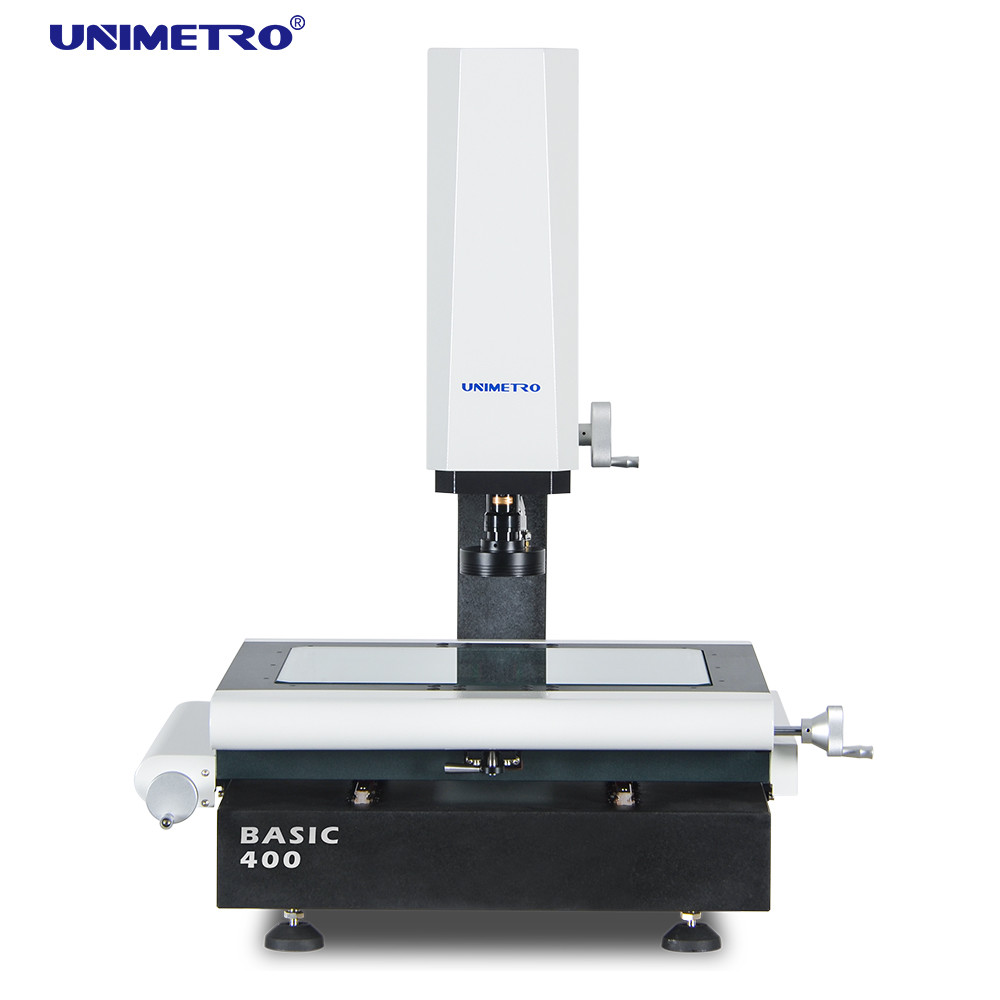

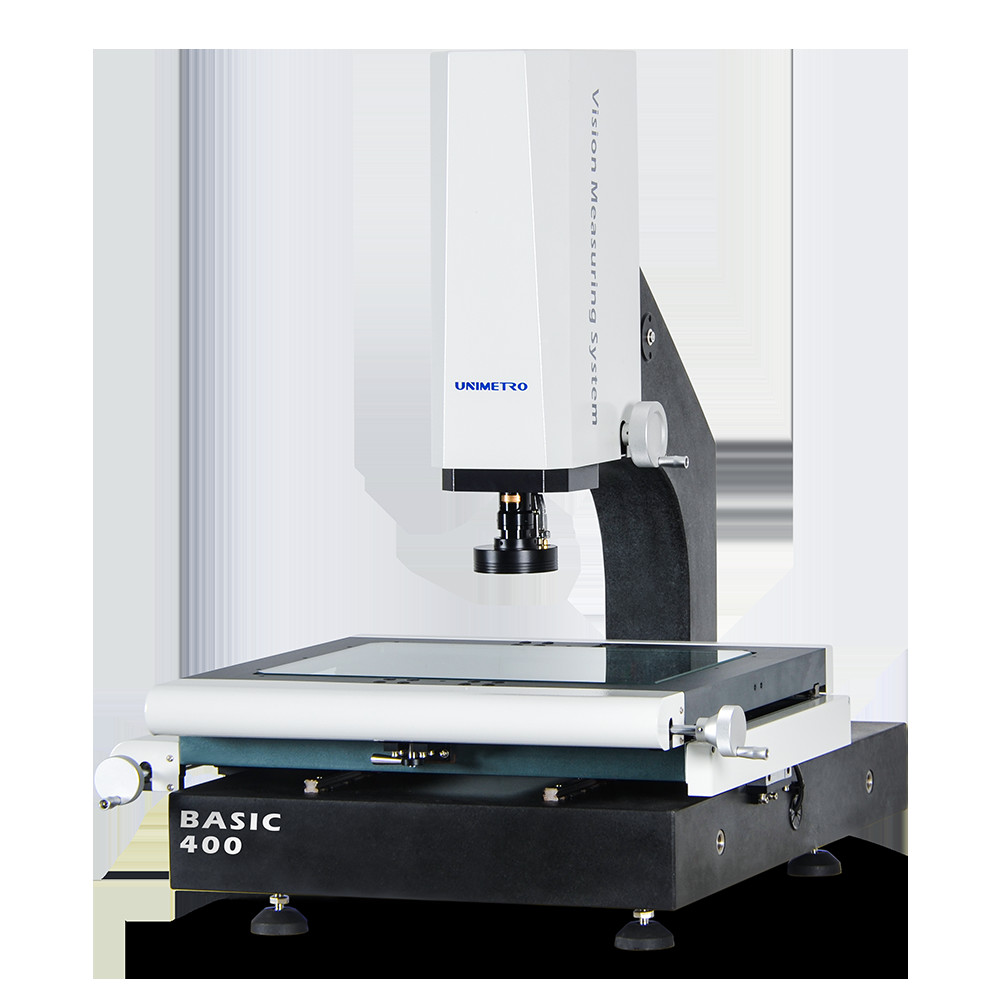

Gute Qualität optische Messgeräte manuelle Vision-Messmaschine VMM-Maschine
Unsere manuelle Bildmessmaschine kann wie im folgenden Video gezeigt bedient werden:
◉Sockel und Säule aus Granit, hervorragende Stabilität;
◉Arbeitsbühne aus Aluminium, damit die Bewegungssteuerung schnell reagiert und flexibel ist;
◉Die Verwendung einer HIWIN-Linearführung und einer hochpräzisen Linearführungsschiene mit Aluminium-Arbeitstisch und hartanodisierter Oberflächenbearbeitung gewährleistet eine hohe dynamische Leistung und eine lange Nutzungsdauer der Maschine.
◉Das integrierte Steuerungssystem mit integrierter Bewegungssteuerung und sämtlicher Signalsteuerung wie Beleuchtung und linearer Skalenablesung sorgt dafür, dass die Leistung der Maschine äußerst stabil ist.
◉ 3-Achsen-Linearmaßstäbe mit 0,5 µm Auflösung
◉ Hochleistungs-Autofokusfunktion
◉ Kompatibel mit dem Renishaw-Tastsystem
◉ Arbeitsbühne aus Aluminium und harteloxiert
◉ 3 Ringe, 8 Abschnitte, LED-Ringlicht, softwaregesteuert und programmierbar
◉ Softwaregesteuertes und programmierbares LED-Konturlicht mit parallelem Lichtweg
◉ 1,2-Megapixel-HD-Digitalkamera
◉ Integrierte Kernsteuerbox
◉ Motorisierte Steuerung der Z-Achse
◉ HIWIN-Linearführung
◉ Mit Laseranzeigen zur zusätzlichen Positionierung und Fokussierung

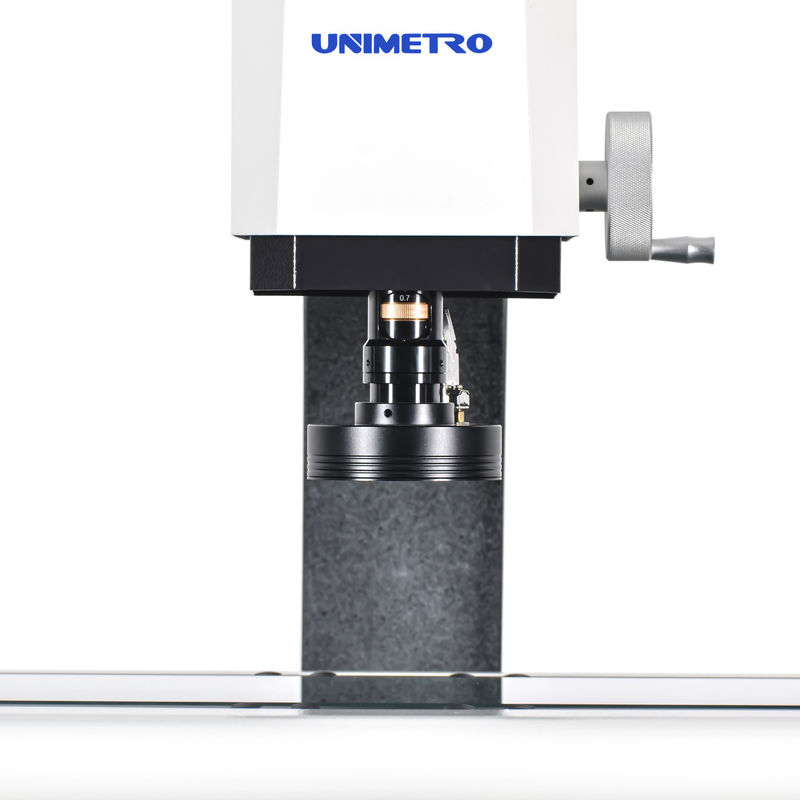

◉ 0,7–4,5-fach manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor
MERKMALE
Unser manuelles Vision-Messgerätkann die 3D-Funktion durch Hinzufügen einer Sonde realisieren.
◉ Einfache Kalibrierung
◉ Berührung aus mehreren Winkeln
◉ Schnelle Einstellung des Koordinatensystems
◉ Kompatibel mit dem gesamten Sortiment an Renishaw-Tastern
◉ CAD-Modul unterstützt (optional)
◉ 3D-Zeichnungsausgabe
◉ Sternsondenkompatibel
◉ 3D-Dimensionsmessung
◉ Bild- und Berührungssonde kombinieren Messung
◉ Sondengestell unterstützt (optional)
Parameter
| Modell |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Abmessung (mm) (L*B*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Messbereich (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Messgenauigkeit (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Wiederholgenauigkeit (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140kg |
190kg |
240kg |
290kg |
| Bild und Messung |
CCD |
1,2-Megapixel-HD-Digitalkamera |
| Linse |
0,7–4,5-fach manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor |
| Vergrößerung |
18-195X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.) |
| Sichtfeld |
8,1 ~ 1,3 mm |
| Arbeitsabstand |
80mm |
| Auflösung der linearen Skala |
0,5 μm (0,1 μm für Option) |
| Antriebssystem |
Manuelle Steuerung der X-, Y- und Z-Achse |
| Beleuchtung |
Programmierbares 4-teiliges LED-Ringflächenlicht, paralleles LED-Konturlicht, 8-teiliges LED-Ringlicht, koaxial, optional |
L misst die Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit beziehen sich auf die Oberfläche des Werkstücks. **Die Vergrößerung ist ein ungefährer Wert und hängt von der Größe des Monitors und der Auflösung ab.
Sichtfeld (mm) = (diagonal*horizontal*vertikal)
Das 0,5-fache oder 2-fache Objektiv ist optional erhältlich und ermöglicht eine Bildvergrößerung: 13- bis 86-fach oder 52- bis 344-fach.
Softwarefunktionen
Unsermanuelle Vision-MessmaschineNutzen Sie die leistungsstarke Funktionssoftware.
INSPECT 3D-VISION-MESS-SOFTWARE
Die UNIMETRO INSPECT3D-Software verfügt über eine benutzerfreundliche Benutzeroberfläche, ist leicht zu erlernen,
Die leistungsstarke Funktion ermöglicht dem Benutzer schnelle und präzise Messungen.
Die Software bietet eine vollständig englischsprachige Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen
◉ CAD-Datei eingeben und messen
◉ Teileanordnung und Makromessung
◉ Autofokus und Höhenmessung
◉ Die Navigationsfunktion hilft beim schnellen Auffinden
◉ Leistungsstarke geometrische Messfunktion
◉ Mehrere Datenberichte und grafische Datenausgabefunktion
◉ Flexibles Benutzerprogramm
◉ Referenzelemente erstellen
◉ Leistungsstarke Kantenerkennungsfunktion
◉ Unterstützung mehrerer externer Zubehörteile
◉ Automatische Berechnung der geometrischen Toleranz der Elemente
◉ Komplizierte Produktion schnell und bequem messen
Unternehmensinformationen
Unser Kunde und Agent
| FAQ |
| F1: Sind Sie eine Fabrik oder ein Handelsunternehmen? |
| A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden. |
| F2: Worin besteht Ihr Unternehmen hauptsächlich? |
| A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw. |
| F3: Wie wählt man die passende Spezifikation aus? |
| A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen. |
| F4: Akzeptieren Sie maßgeschneiderten Service? |
| A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen. |
| F5: Wie lange ist Ihre Garantiezeit? |
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir
Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen. |
