Hochauflösender 20MP Digitalbild-Dimensionsmesser für die Masseninspektion
FOV 100mm Bilddimensionsmesssysteme für die Chargenprüfung

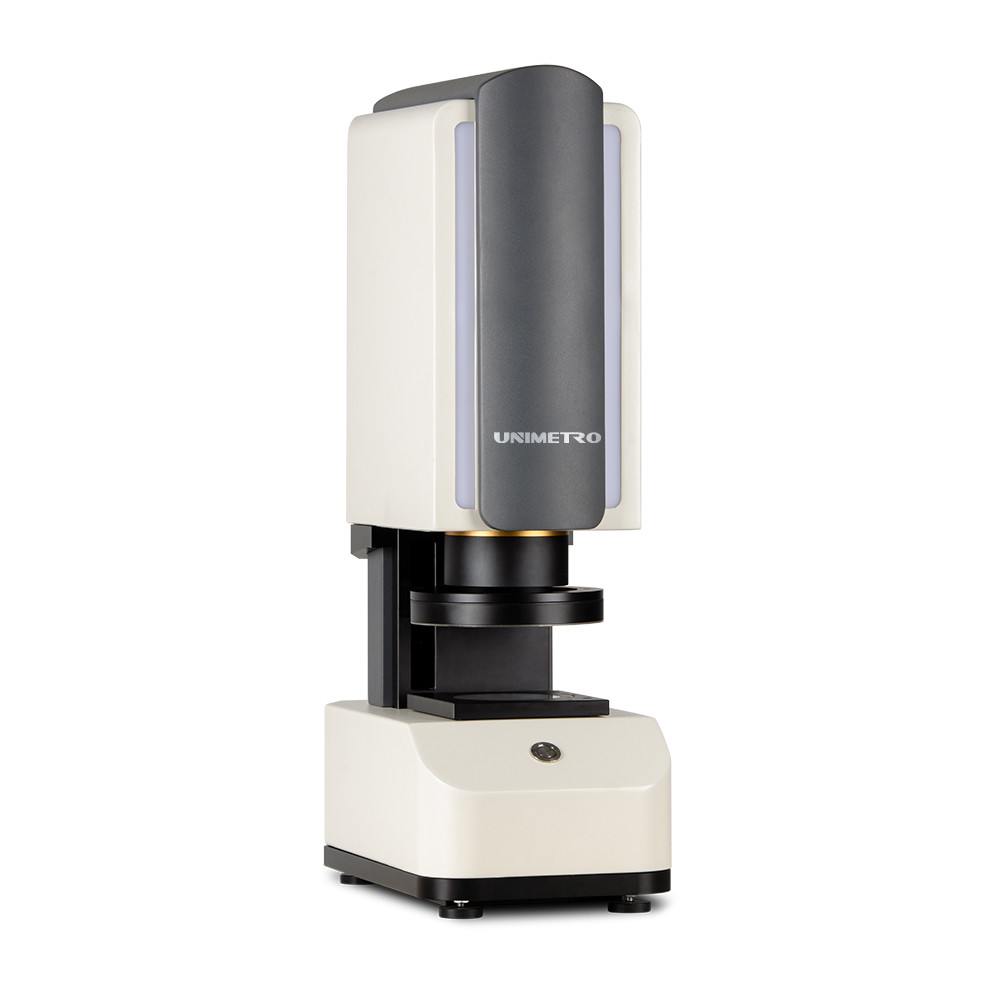

Das A100 Bilddimensionsmesssystem repräsentiert den innovativen Ansatz von UNIMETRO in der Bildmesstechnologie. Im Gegensatz zu herkömmlichen 2D-Bildmessgeräten benötigt dieses System keine Verdrängungssensoren mit Gitterlinealen als Genauigkeitsstandards und keine Objektive mit großen Brennweiten, um die Messpräzision zu gewährleisten.
Das System verfügt über eine vereinfachte Körperstruktur, die ohne Verdrängungssensor-Gitterlineale auskommt. Es verwendet telezentrische Zoomobjektive mit weiten Sichtfeldern und großer Schärfentiefe, hochauflösende CCD-Kameras und leistungsstarke Hintergrundsoftware, um eine außergewöhnliche Leistung zu erzielen.
Durch doppelte telezentrische optische Linsen mit weiten Sichtfeldern und großer Schärfentiefe, kombiniert mit Hochgeschwindigkeits-Digitalverarbeitung und präzisen Bildanalysealgorithmen, schließt das System die Bewertung von Maßtoleranzen mit einem einzigen Tastendruck ab. Diese Technologie findet Anwendung in zahlreichen Branchen, darunter Maschinenbau, Elektronik, Formenbau, Spritzguss, Hardware, Gummi, Niederspannungsgeräte, magnetische Materialien, Präzisionsstanzteile, Steckverbinder, Klemmen, Mobiltelefone, Haushaltsgeräte, Leiterplatten, medizinische Geräte, Uhren und Schneidwerkzeuge.
Technische Spezifikationen
| Parameter |
Spezifikation |
| Modellnummer |
A100 |
| Bildsensor |
2000W HD Farb-Digitalkamera |
| Externes Display |
24" |
| Lichtempfangslinse |
Einzel-/Doppel-Telezentrik-Linse |
| Beleuchtung |
Drop-Shot-System | Einzonen-Ring-Richtungsbeleuchtung (Weißlicht) |
| Transmission |
Telezentrische Transmissionsbeleuchtung (Weißlicht) |
| Großes Sichtfeld (mm) |
83*63mm |
| Wiederholgenauigkeit |
Großes Sichtfeld | ±3 (Koordinatentisch bewegt sich nicht) |
| Messsoftware |
INS/F |
| Display-Auflösung |
0,1µm |
| Elektrischer Koordinatentisch Z-Richtung |
Bewegungsbereich | 100mm |
| Abmessungen |
240*415*770 |
| Gewicht |
50KG |
| Stromversorgung |
110-240VAC, 50/60HZ |
Hauptmerkmale
Schneller und einfacher Bedienprozess
- Vorlage importieren: unterstützt DXF-Format
- Platzierung des Werkstücks: keine Positionierung erforderlich, beliebige Platzierung
- Ein-Klick-Messung: Taste drücken oder Leertaste betätigen
Unternehmensinformationen
Unsere Kunden & Agenten
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und bieten Antworten innerhalb von 24 Stunden.
F2: Was stellt Ihr Unternehmen hauptsächlich her?
A2: Wir sind spezialisiert auf die Herstellung von Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM-Vorrichtungen und verwandten Geräten.
F3: Wie wählt man die geeignete Spezifikation aus?
A3: Unser professionelles Team empfiehlt geeignete Spezifikationen für Messinstrumente basierend auf Ihrer Produktvielfalt und Ihren Messanforderungen.
F4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen, die auf die spezifischen Bedürfnisse der Kunden zugeschnitten sind.
F5: Was ist Ihre Garantiezeit?
A5: Unsere Produkte haben eine Garantie von 1 Jahr. Wir haben die Haltbarkeit von anfälligen Komponenten verbessert und gewährleisten so eine zuverlässige Produktqualität.
