Vollständig manuelle optische Messsysteme für die Inspektion kleiner Chargen
BESCHREIBEN

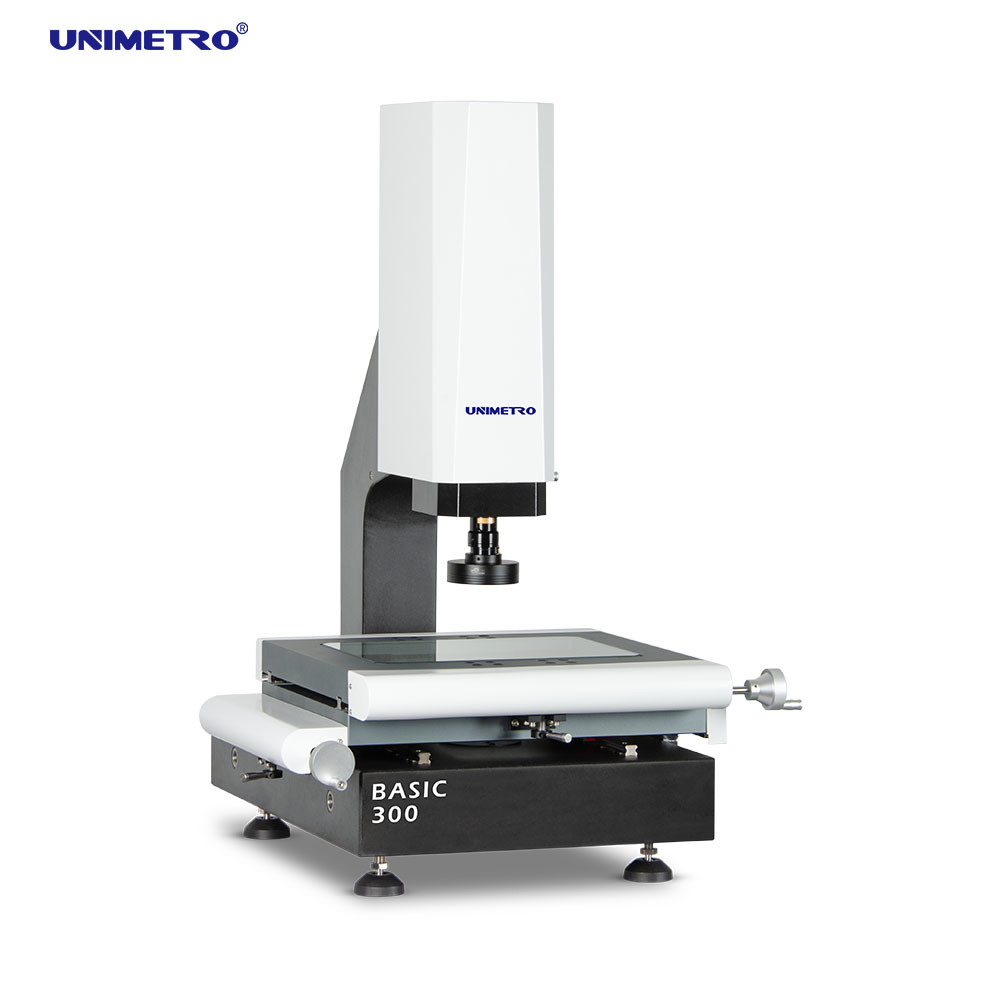

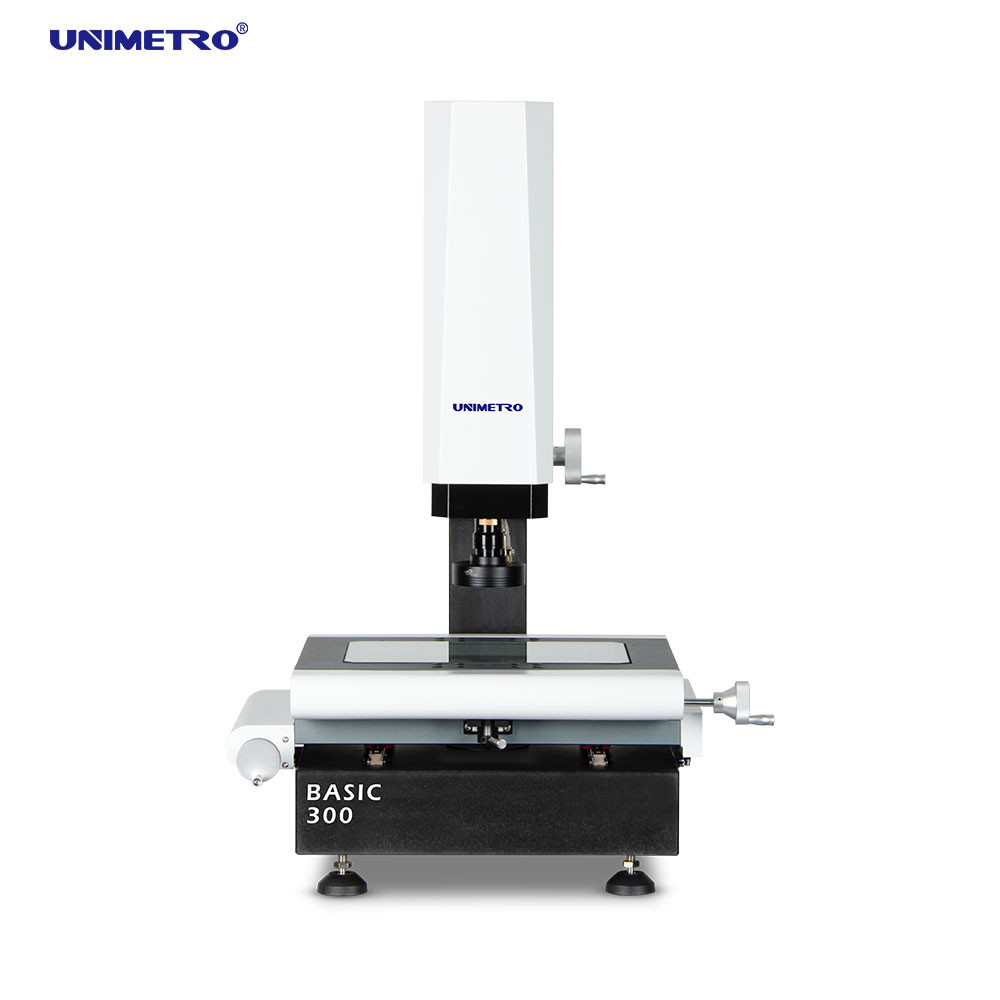

Die Bildverarbeitungsmessmaschine der BASIC-Serie wurde von UNIMETRO entworfen und entwickelt. Dies ist das gängigste Modell für die meisten Fabriken, die präzise Teile herstellen. Es ist für die Messung kleiner Probenmengen geeignet. Die manuelle 3-Achsen-Steuerung mit benutzerfreundlicher Software ermöglicht es dem Bediener, die Maschine in kürzester Zeit zu bedienen.
Parameter
| Modell |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Abmessung (mm) (L*B*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Messbereich (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Messgenauigkeit (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Wiederholgenauigkeit (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140kg |
190kg |
240kg |
290kg |
| Bild und Messung |
CCD |
1,2-Megapixel-HD-Digitalkamera |
| Linse |
0,7–4,5-fach manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor |
| Vergrößerung |
18-195X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.) |
| Sichtfeld |
8,1 ~ 1,3 mm |
| Arbeitsabstand |
80mm |
| Auflösung der linearen Skala |
0,5 μm (0,1 μm für Option) |
| Antriebssystem |
Manuelle Steuerung der X-, Y- und Z-Achse |
| Beleuchtung |
Programmierbares 4-teiliges LED-Ringflächenlicht, paralleles LED-Konturlicht, 8-teiliges LED-Ringlicht, koaxial, optional |
* L misst die Länge (mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen davon ab
Oberfläche des Werkstücks.
* Die Vergrößerung ist ein ungefährer Wert und hängt von der Größe des Monitors und der Auflösung ab.
* Sichtfeld (mm) = (diagonal*horizontal*vertikal)
* Das 0,5-fache oder 2-fache Objektiv ist optional erhältlich und ermöglicht eine Bildvergrößerung von 13- bis 86-fach oder 52- bis 344-fach.
MERKMALE
◆ Kontrolle der Qualitätsdetails
1. Granitsockel und -säule, ausgezeichnete Stabilität;
2. Arbeitsbühne aus Aluminium, damit die Bewegungssteuerung schnell reagiert und flexibel ist;
3. Arbeitsstufe mit harter Oxidationsoberfläche, die kratzfest ist;
4. Standardmäßig mit Präzisionslinearführung, Schleifkugelumlaufspindel und AC-Servomotor usw., um die Präzision und Stabilität des Bewegungssystems sicherzustellen;
5. Das integrierte Steuerungssystem mit integrierter Bewegungssteuerung und sämtlicher Signalsteuerung wie Beleuchtung und linearer Skalenablesung sorgt dafür, dass die Leistung der Maschine äußerst stabil ist.
◆Hochleistungskonfiguration
1. Dreiachsige manuelle X-, Y- und Z-Steuerung zur Erzielung einer genauen Positionierung.
2,0,5 µm hochpräzises lineares Lineal und Präzisionsarbeitstisch stellen sicher, dass die Genauigkeit der Maschine ≤ 2,5 + L/100 µm beträgt;
3. Eine hochpräzise, zahnlose, polierte Stange und eine sich schnell bewegende Verriegelungsvorrichtung werden verwendet, um den Rückkehrfehler des Arbeitstisches innerhalb von 2 um sicherzustellen;
4. Industrielles hochauflösendes Farb-CCD gewährleistet eine klare Bildqualität ohne Verzerrung und erfüllt die Anforderungen einer klaren Beobachtung und genauen Messung;
5. 0,7-4,5-fach manuelles Zoomobjektiv mit hoher Wiederholgenauigkeit
◆ Effiziente Messsoftware
1. Das Bildverarbeitungsmessgerät der BASIC-Serie ist mit mehreren Optionen leistungsstarker Messsoftware kompatibel. Mit vielfältiger Messfunktion können geometrische Elemente wie Punkte, Kreise, Linien, Winkel, Winkel usw. sowie Abmessungen wie Abstand, Rundheit, Geradheit, Konzentrizität usw. gemessen werden.
2. Die einfache und leicht verständliche Bedienoberfläche macht die Messung einfacher und effizienter.
3. Eingabe und Vergleich von CAD-Dateien, einfache Ausgabe des Messberichts und SPC-Analyse der Messergebnisdaten
◆ Flexible Erweiterbarkeit
1. Als Option stehen mehrere Arten berührungsloser Sensoren und ein schnelles Befestigungssystem zur Verfügung, die unterschiedliche Messanforderungen verschiedener Kunden erfüllen können
2. Für die BASIC-Serie ist eine grüne Tastenbeleuchtung erhältlich, die die Serie flexibler und leistungsfähiger für verschiedene Teile mit unterschiedlichen Materialien oder Formen macht und leistungsfähigere Messanwendungen bietet.
3. Dank der flexiblen Erweiterbarkeit der BASIC-Serie ist sie mit Berührungssonden, berührungslosen Messsensoren und Roboterarmen kompatibel und erhöht die Messeffizienz erheblich.
Unternehmensinformationen
Unser Kunde und Agent
| FAQ |
| F1: Sind Sie eine Fabrik oder ein Handelsunternehmen? |
| A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden. |
| F2: Worin besteht Ihr Unternehmen hauptsächlich? |
| A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw. |
| F3: Wie wählt man die passende Spezifikation aus? |
| A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen. |
| F4: Akzeptieren Sie maßgeschneiderten Service? |
| A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen. |
| F5: Wie lange ist Ihre Garantiezeit? |
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir
Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen. |
