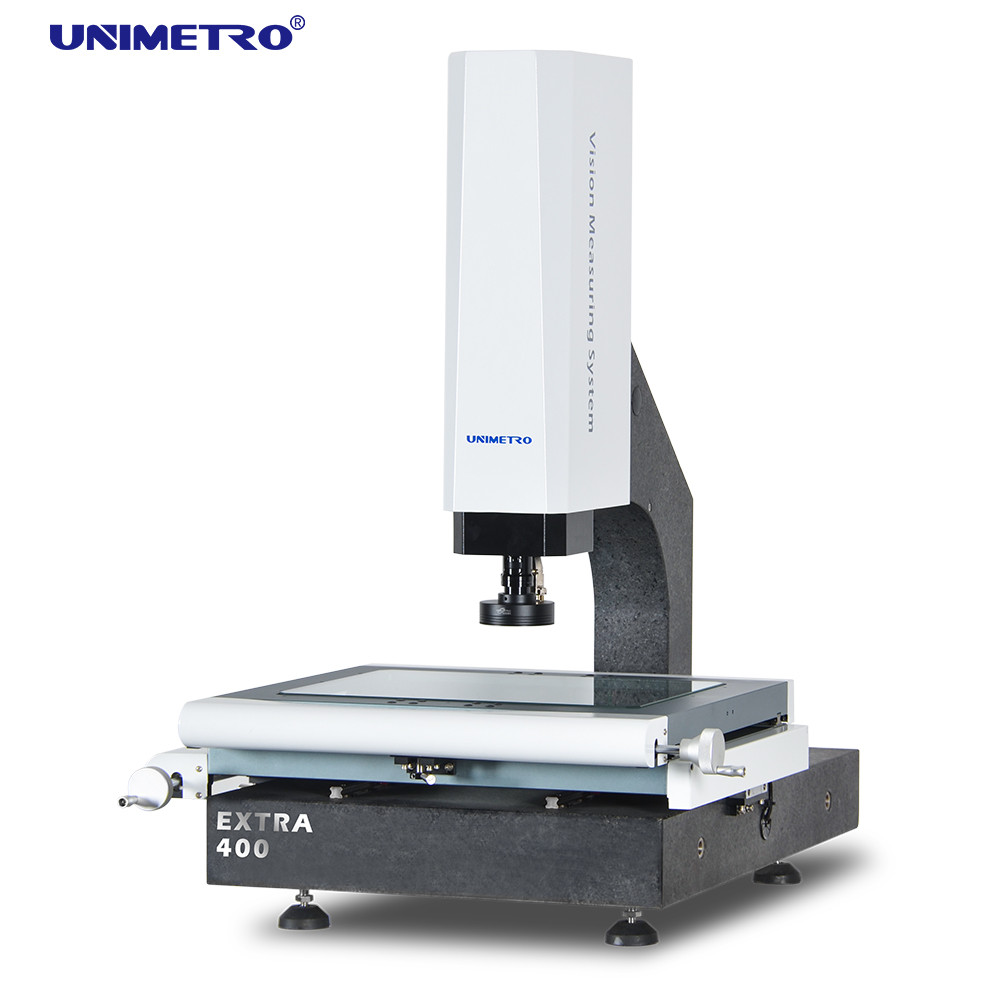

Fertigungs-Halb-Selbstvideomessausrüstung mit hoher Präzision
Versieht halbautomatische Visionsmessmaschine der EXTRA-Reihe Kunden mit Maßfunktion und Benutzererfahrung über gewöhnlichen Produkten hinaus. Vollständige Auswahl der Zachsenservosteuerung, die Standardkonfiguration des Handimpulsgenerators für Feinsteuerung und das Einstellen der Z-Achsenbewegung, mit Fokussierungsfunktion des automatischen Bildes, Ihre Maß-Leistungsfähigkeit und Benutzererfahrung werden erheblich verbessert.
Parameter
Modell |
EXTRAKOSTEN 200 |
EXTRAKOSTEN 300 |
EXTRAKOSTEN 400 |
EXTRAKOSTEN 500 |
Maß (Millimeter) (L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
Messbereich (Millimeter) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
Messende Genauigkeit (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
Wiederholbarkeit (μm) |
2,5 |
2,5 |
2,5 |
3 |
Gewicht (Kilogramm) |
140kg |
190kg |
240kg |
290kg |
Bild und Messen |
CCD |
200mm (kann entsprechend den Anforderungen von Kunden angehoben werden) |
Linse |
Manuelles eingebeultes Zoomobjektiv 1-10X des Zoomobjektivs 0.7-4.5X/Auto |
Lineare Wiedergabe |
18-195X (als nur Referenz. Mit unterschiedlicher Kamera und Linse ist die lineare Wiedergabe unterschiedlich. ) |
Blickfeld |
8.1~1.3mm |
Arbeitsabstand |
108mm |
Lineare Skalaentschließung |
0,5 μm (0.1μm für Wahl) |
Ansteuersystem |
X-, y-Achse manuelles conrol, z-Achse geschlossene CNC-Steuerung und AUTU-FOKUS funtion verfügbar |

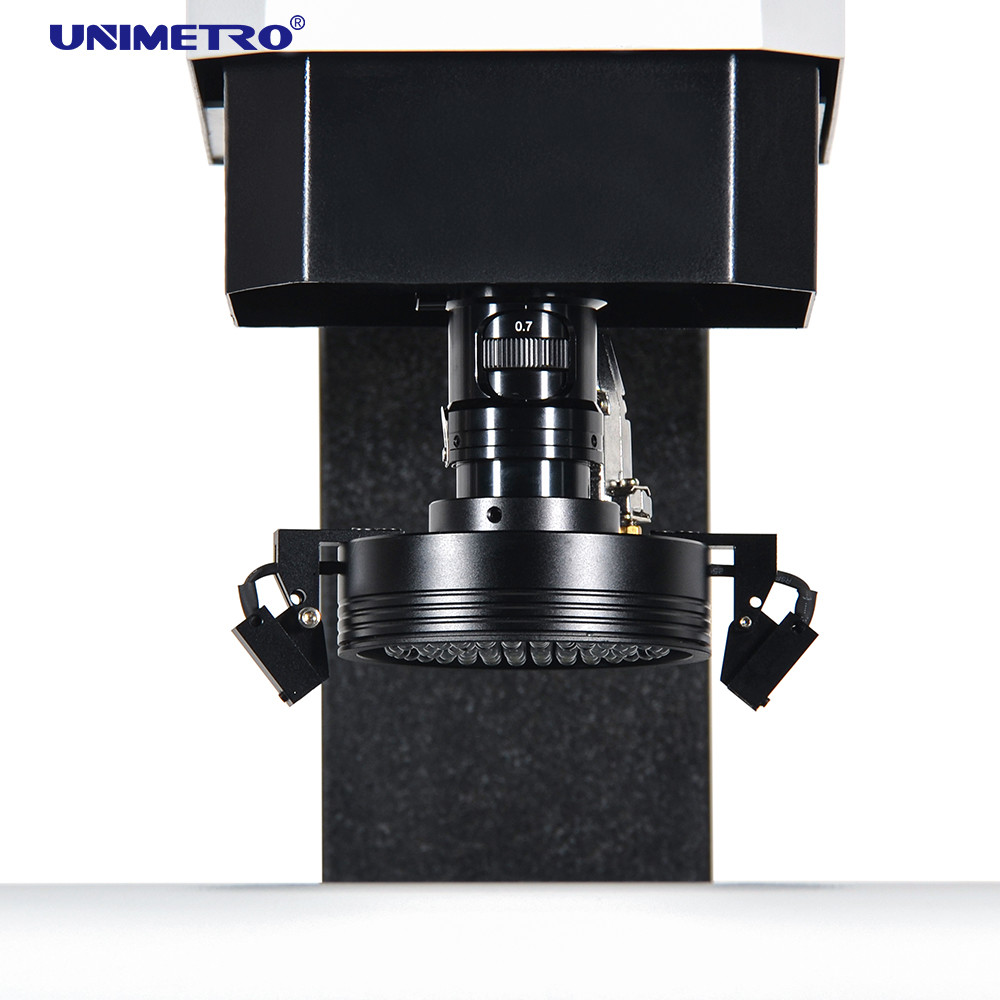

Beleuchtung |
Oberflächenlicht des programmierbaren Ringes 4 Abschnitte LED, paralleles LED-Konturnlicht, Ringlicht 8 Abschnitte LED, koaxial, für Wahl |
Eigenschaften
◆Qualitätsdetailsteuerung
1. Granitbasis und Spalte, ausgezeichnete Stabilität;
2. Aluminiumarbeitsstadium, machen die schnell reagierende und flexible Bewegungssteuerung;
3. Arbeitsstadium mit hartem Oxidationsoberflächenbearbeitungsantikratzer;
4. Standard mit linearem Führer der Präzision, reibender Kugelumlaufspindel und Wechselstromservomotor etc., die Präzision und die Stabilität des Bewegungssystems sicherstellen;
5. Das integrierte Kontrollsystem, eingebettet mit Bewegungssteuerung und alle Signalsteuerung als Beleuchtung und lineare Skalenablesung, stellt sicher, dass die Leistung der Maschine extrem stabil ist.

◆Hochleistungskonfiguration
1. X, mit zwei Achsen manuelle Steuerung Y, zum der genauen Positionierung zu erzielen;
2. Die Z-Achse nimmt linearen Führer der Hochpräzision und Servomotorsteuerungssystem an, um die automatische Fokussierung zu verwirklichen, den Fehler der künstlichen Fokussierung zu beseitigen und verbessert die Maßgenauigkeit und -stabilität;
linearer Machthaber der Hochpräzision 3.0.5um und Präzision Worktable garantieren, dass die Genauigkeit der Maschine ≤ 2,5 + L/100um ist;
4. werden zahnlos Polierstange der hohen Präzision und sich schnell bewegende Schraubensicherung benutzt, um den Rückholfehler von Worktable innerhalb 2um sicherzustellen;
5. stellt industrielles hochauflösendes Farbe-CCD klar Bildqualität ohne Verzerrung sicher und erfüllt den Bedarf der klaren Beobachtung und des genauen Maßes;
6. 0.7-4.5x HD Rückkopplungssignal-Zoomobjektiv des Handbuches lauten Summens identifizieren elektronisches, die Software canquickly und automatisch die lineare Wiedergabe und die entsprechende Aktion des lauten Summens durchzuführen und machen die Maßschritte einfacher;
◆Leistungsfähige Maß-Software
1. EXTRA-Reihenvisions-Maßmaschine ist mit mehrfacher Wahl der starken messenden Software campatible. Welche mit variierter messender Funktion sind, können geometrische Elemente wie Punkte, Kreise, Linien, Winkel, Winkel, etc. sowie Maße wie Abstand, Rundung, Gradlinigkeit, Konzentrizität, etc. messen.
2. einfach und einfach, Operationsschnittstelle macht zu verstehen Maß mehr simpleand leistungsfähig;
3. analysieren CAD-Dateiinput und -c$vergleichen, einfacher Ertrag des messenden Berichts und SPC von den messenden Ergebnisdaten
◆Flexibles Ausdehnungsvermögen
1. Extra-Reihe CMM ist mit der Renishaw-Sonden-Reihe (optional) kompatibel, und Benutzer können die zweidimensionalen und dreidimensionalen Maßfunktionen auf einer Maschine leicht verwirklichen. Die Software kann den Ausgleich zwischen der optischen Linse und der Notensonde berechnen, um zu garantieren, dass alle Maßergebnisse in einem Koordinatensystem sind.
2. Die Maßergebnisse können Ertrag zu den Grafiken 3D für Rücktechnikanwendung sein.
3. Eine Vielzahl von berührungsfreien Sensoren und von schnellem Reparierensystem kann vorgewählt werden, um verschiedene Maßbedingungen von verschiedenen Kunden zu erfüllen
4. kann grünes Konturnlicht vorgewählt werden, um es flexibler und stark zu machen für verschiedene Teile verschiedene Materialien oder Formen und liefert stärkere Maßanwendungen.
