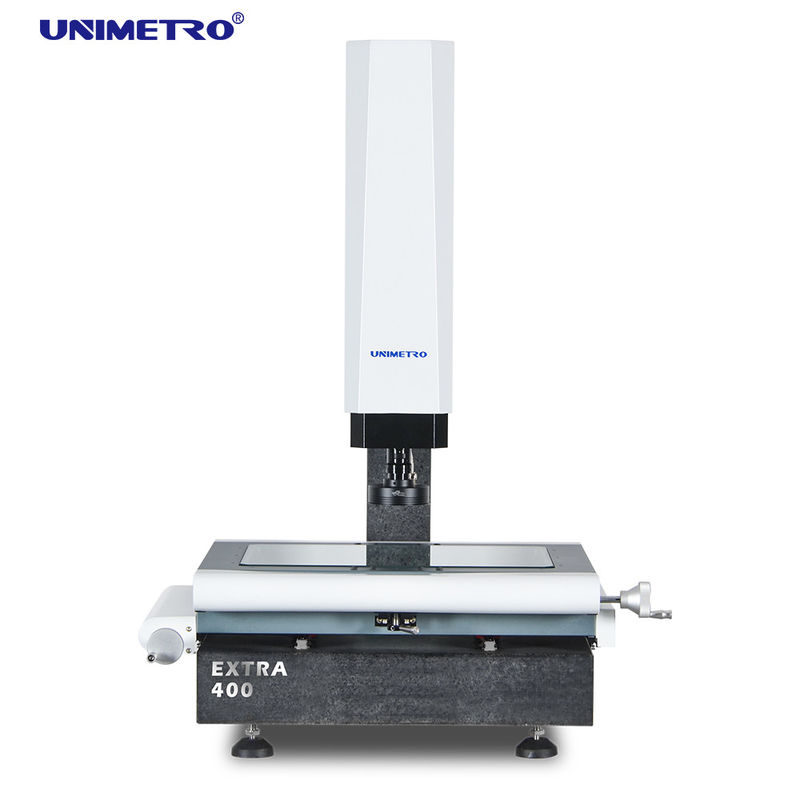

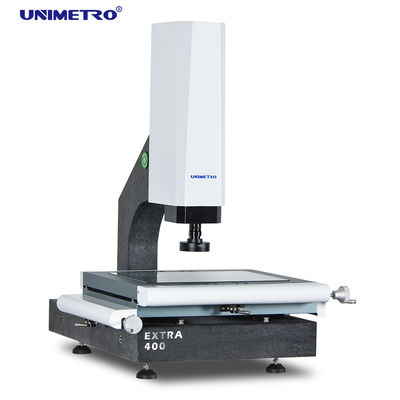

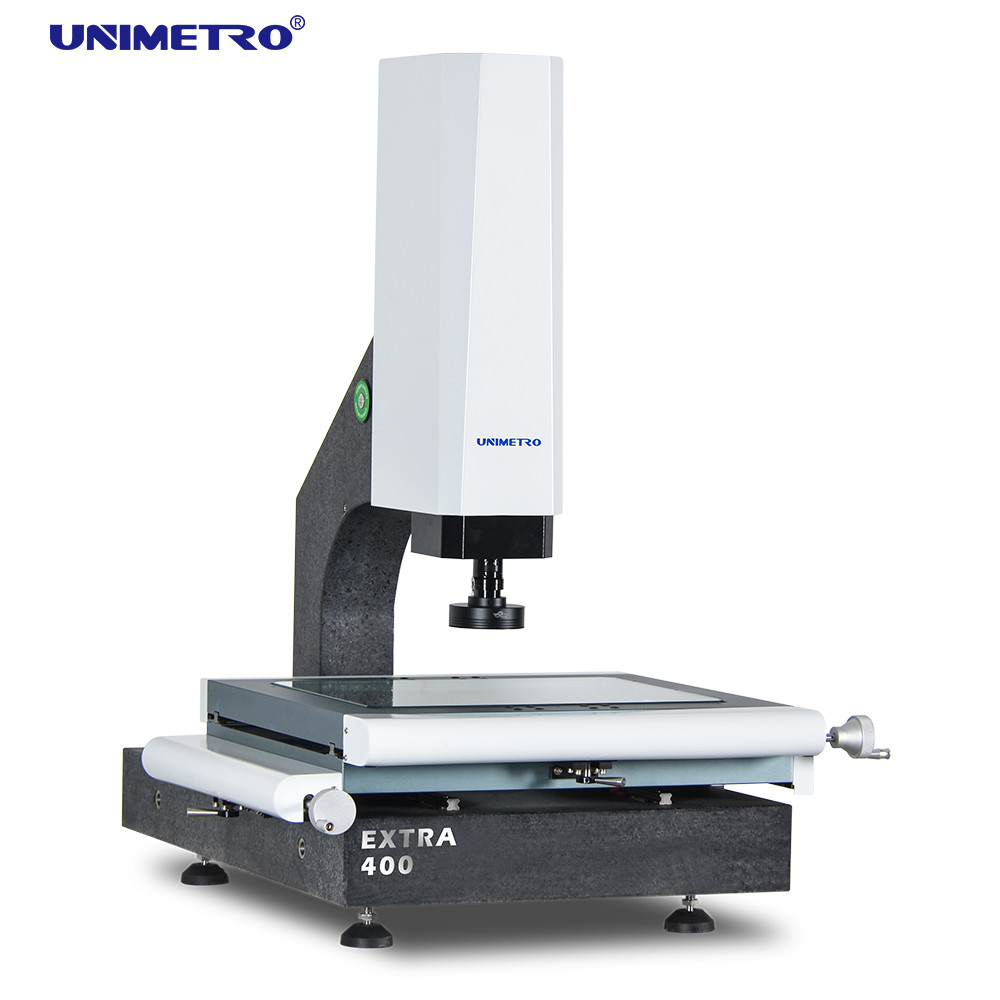

Optische berührungslose Messmaschine mit Autofokusfunktion
Übersicht über das Produkt
Die halbautomatische Bildmessmaschine der EXTRA-Serie bietet den Kunden eine Messfunktion und Benutzererfahrung, die über die üblichen Produkte hinausgehen.Standardkonfiguration des Handpulsgenerators zur Feinregelung und Feinabstimmung der Z-AchsenbewegungMit der automatischen Bildfokussierungsfunktion werden die Messleistung und das Benutzererlebnis erheblich verbessert.
Die Angabe der Angabe ist in Anhang I zu entnehmen.
| Modell |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Abmessungen (mm) (L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Messbereich (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Messgenauigkeit (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Wiederholbarkeit (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Bildgebung und Messung |
CCD |
200 mm (nach Kundenwunsch angehoben werden kann) |
| Linsen |
Manuelle Vergrößerungsobjektiv 0,7-4,5X/Auto-Zoomobjektiv 1-10X |
| Vergrößerung |
18-195X (nur zur Referenz. Bei unterschiedlichen Kamera und Objektiv wird die Vergrößerung unterschiedlich sein.) |
| Sichtfeld |
8.1~1.3 mm |
| Arbeitsdistanz |
108 mm |
| Auflösung in linearer Skala |
0.5 μm ((0,1 μm für die Option)) |
| Antriebssystem |
X- und Y-Achsen manuell gesteuert, Z-Achsen CNC-Schließschleife und AUTU FOCUS verfügbar |
| Erleuchtung |
Programmierbares LED-Ringlicht mit 4 Abschnitten, Parallel-LED-Ringlicht, 8 Abschnitte, koaxal, optional |
Eigenschaften
◆ Kontrolle der Qualitätsdetails
1Granitbasis und -säule, hervorragende Stabilität;
2. Aluminium-Arbeitsbühne, machen die Bewegungssteuerung schnell reagierend und flexibel;
3. Arbeitsstadium mit harter Oxidationsoberflächenbearbeitung
4. Standard mit Präzisions-Linearführer, Schleifkugelschraube und Wechselstrom-Servomotor usw., um die Präzision und Stabilität des Bewegungssystems zu gewährleisten;
5Das integrierte Steuerungssystem, eingebettet mit Bewegungssteuerung, und alle Signalsteuerung wie Beleuchtung und lineare Skala-Lesung, sorgt dafür, dass die Leistung der Maschine extrem stabil ist.
◆Hochleistungskonfiguration
1. X, Y-Zweiachs-Handsteuerung für eine präzise Positionierung;
2. Die Z-Achse nimmt hochpräzise lineare Führung und Servomotorsteuerung an, um automatisches Fokussieren zu realisieren, den Fehler des künstlichen Fokussierens zu beseitigen,und verbessern die Messgenauigkeit und Stabilität;
3.0.5um hochpräzise lineare Linealleiter und Präzisionsarbeitstisch sorgen dafür, dass die Genauigkeit der Maschine ≤ 2,5 + L / 100um beträgt;
4. Die hochpräzise zahnlose polierte Stange und die schnell bewegliche Schließvorrichtung werden verwendet, um den Rückkehrfehler des Arbeitstisches innerhalb von 2um zu gewährleisten;
5. Industrielle hochauflösende Farb-CCD sorgt für klare Bildqualität ohne Verzerrung und erfüllt die Anforderungen an klare Beobachtung und genaue Messung;
6. 0,7-4,5x HD-Zoom manuelle elektronische Rückkopplung Signal Zoom-Objektiv, die Software kann schnell und automatisch die Vergrößerung zu erkennen und die entsprechende Zoom-Aktion durchführen,die Messschritte vereinfachen;
◆ Effiziente Messsoftware
1. EXTRA-Serie Vision Messmaschine ist kompatibel mit mehreren Optionen der leistungsstarken Messsoftware.kann geometrische Elemente wie Punkte messen, Kreise, Linien, Winkel, Winkel usw. sowie Abmessungen wie Entfernung, Rundheit, Geradheit, Konzentrizität usw.
2. Einfache und leicht verständliche Bedienoberfläche macht die Messung einfacher und effizienter;
3. Eingabe und Vergleich von CAD-Dateien, einfache Ausgabe von Messberichten und Analyse der Messresultate durch SPC
◆ Flexible Ausdehnung
1. Extra-Serie CMM ist mit Renishaw Sonde Serie (optional) kompatibel, und Benutzer können leicht zweidimensionale und dreidimensionale Messfunktionen auf einer Maschine zu realisieren.Die Software kann die Verschiebung zwischen der optischen Linse und der Touch-Sonde berechnen, um sicherzustellen, dass alle Messergebnisse in einem Koordinatensystem sind.
2Die Messergebnisse können für Reverse-Engineering-Anwendungen in 3D-Grafiken ausgeführt werden.
3. Eine Vielzahl von berührungslosen Sensoren und schnellen Fixierungssystemen können ausgewählt werden, um unterschiedliche Messanforderungen verschiedener Kunden zu erfüllen
4Grünes Konturlicht kann ausgewählt werden, um es für verschiedene Teile unterschiedlicher Materialien oder Formen flexibler und leistungsfähiger zu machen und leistungsfähige Messanwendungen zu ermöglichen.
