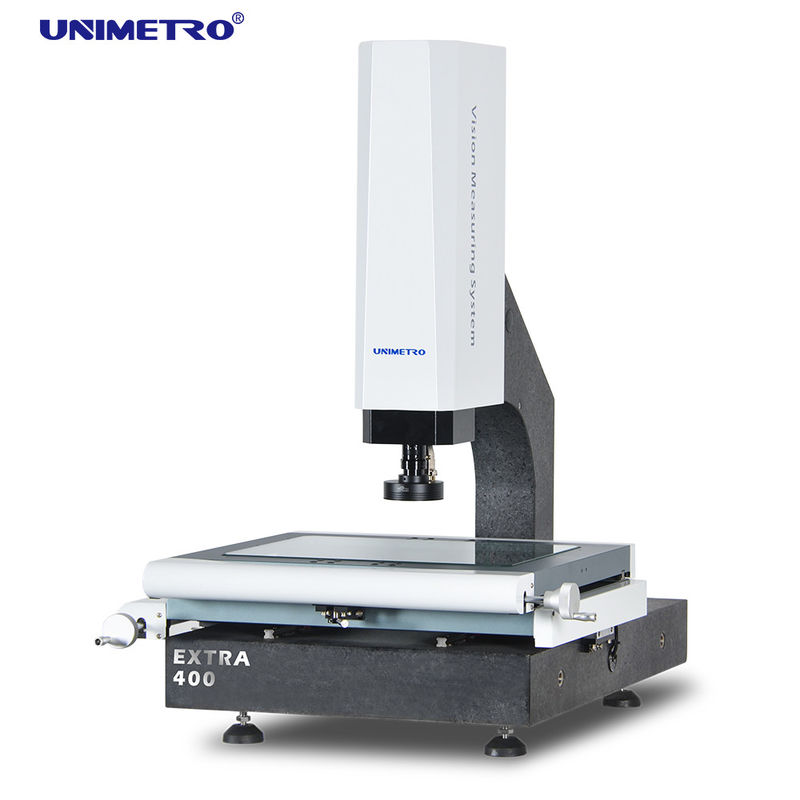

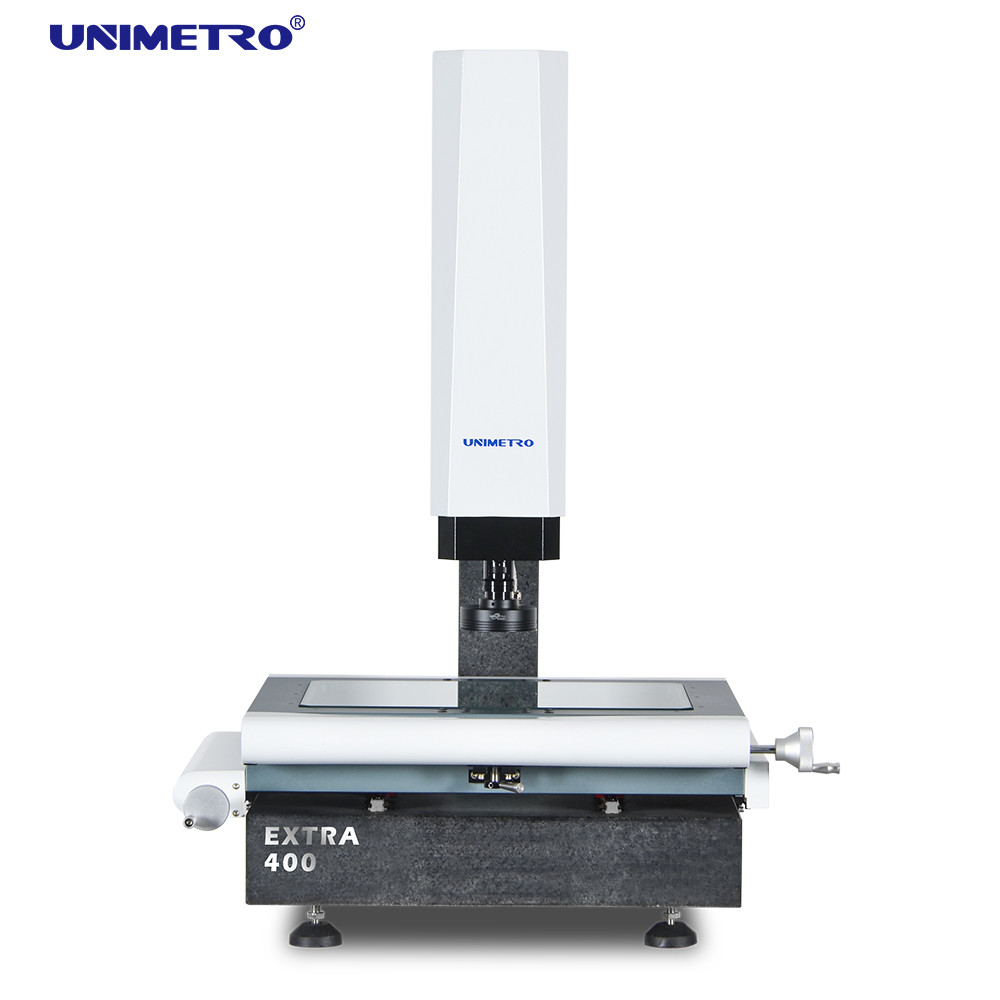

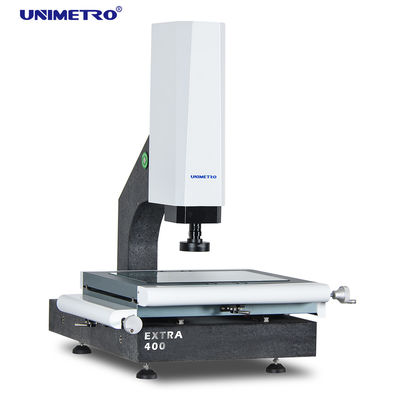

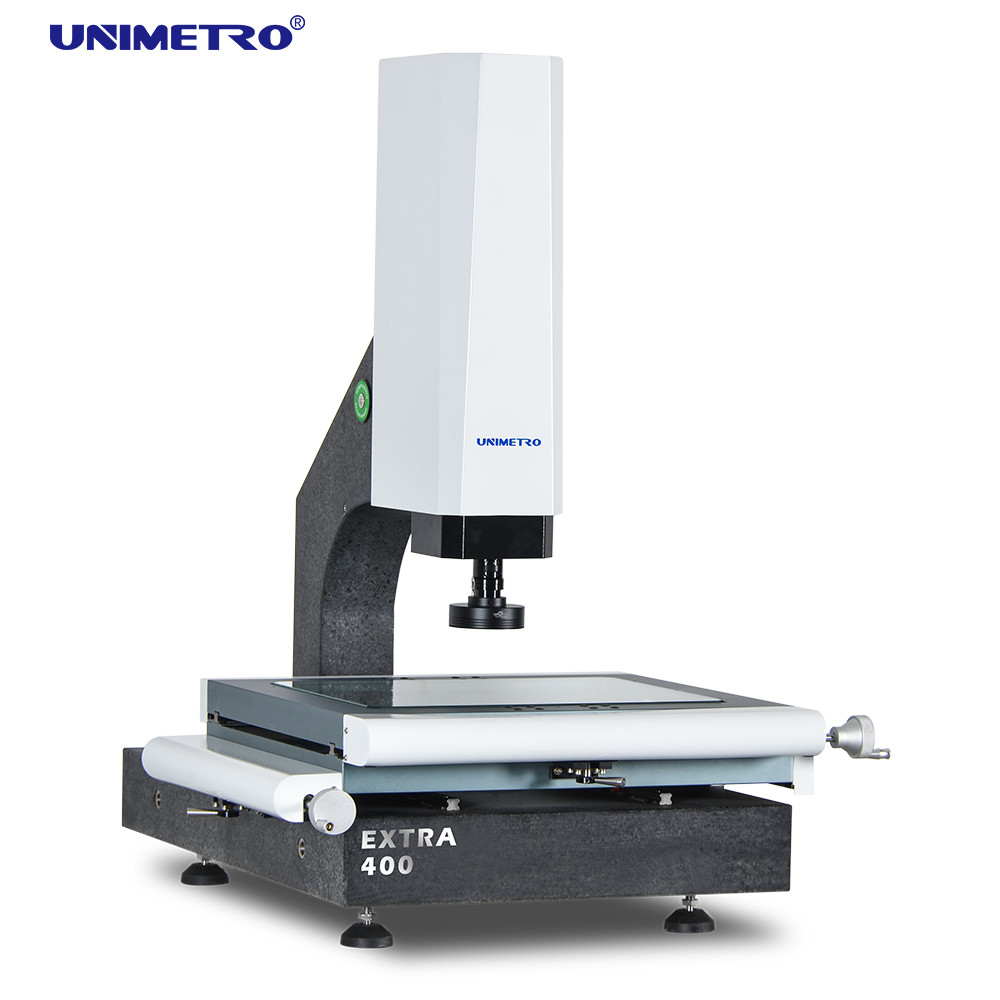

LED-Vision-Messsystem mit hoher Genauigkeit, Bewegungssteuerung und schneller Reaktion (E300)

Unsere visuelle LED-Messmaschine verfügt über die folgenden Funktionen:► Sockel und Säule aus Granit, hervorragende Stabilität;
► Die Z-Achse verfügt über ein hochpräzises Linearführungs- und Servomotor-Steuerungssystem, um eine automatische Fokussierung zu realisieren, den Fehler der künstlichen Fokussierung zu beseitigen und die Messgenauigkeit und -stabilität zu verbessern;
► Arbeitsbühne aus Aluminium, damit die Bewegungssteuerung schnell reagiert und flexibel ist;

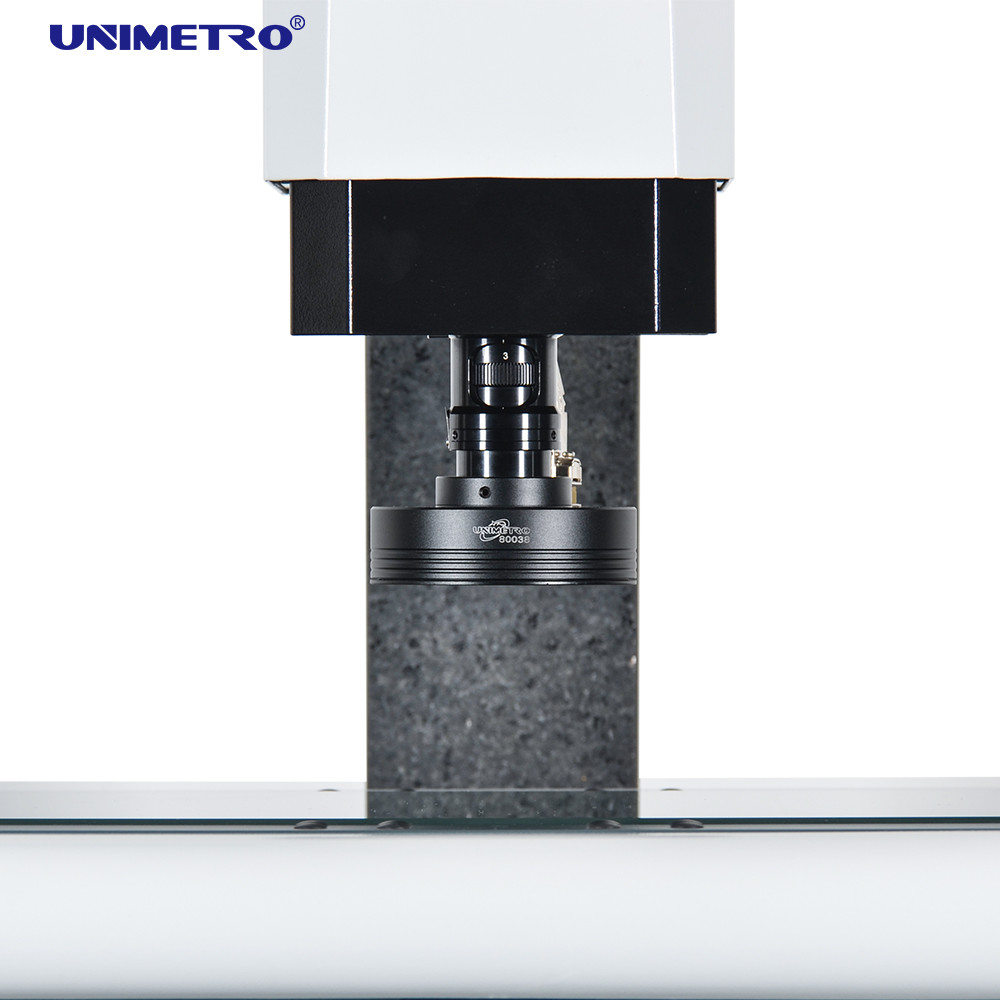

► Programmierbare 3-Ring-LED-Oberflächenlichtquelle mit 4 Abschnitten, Transmissionsparallel-LED-Konturlichtquellensystem und das integrierte Lichtanpassungsmodul der Software können die Helligkeit des Lichts in 3 Ringen und 4 Zonen frei steuern.

Die Konfigurationen unserer visuellen LED-Messmaschine sind wie folgt:

● 3-Achsen-Linearmaßstäbe mit 0,5 µm Auflösung
● Hochleistungs-Autofokusfunktion
● Kompatibel mit dem Renishaw-Tastsystem
● Arbeitstisch aus Aluminium und harteloxiert
● 3 Ringe, 8 Abschnitte, LED-Ringlicht, softwaregesteuert und programmierbar
● Softwaregesteuertes und programmierbares LED-Konturlicht mit parallelem Lichtweg
● 1,2-Megapixel-HD-Digitalkamera
● Integrierte Kernsteuerbox
● Motorisierte Steuerung der Z-Achse
● HIWIN-Linearführung
● Manueller Impulsgenerator zur Bewegungssteuerung der Z-Achse
● Mit Laseranzeigen zur zusätzlichen Positionierung und Fokussierung
● 0,7-4,5-fach manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor

Merkmale

●3-Achsen-Linearmaßstäbe mit 0,5 µm Auflösung
● Hochleistungs-Autofokusfunktion
● Kompatibel mit dem Renishaw-Tastsystem
● Arbeitstisch aus Aluminium und harteloxiert
● 3 Ringe, 8 Abschnitte, LED-Ringlicht, softwaregesteuert und programmierbar
● Softwaregesteuertes und programmierbares LED-Konturlicht mit parallelem Lichtweg
● 1,2-Megapixel-HD-Digitalkamera
● Integrierte Kernsteuerbox
● Motorisierte Steuerung der Z-Achse
● HIWIN-Linearführung
● Manueller Impulsgenerator zur Bewegungssteuerung der Z-Achse
● Mit Laseranzeigen zur zusätzlichen Positionierung und Fokussierung
● 0,7-4,5-fach manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor





Parameter

Die Parameter unserer visuellen LED-Messmaschine sind wie folgt:

Modell		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Abmessung (mm) (L*B*H)		500*540*930	600*740*980	700*840*980	800*940*980
Messbereich (mm)(X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Messgenauigkeit (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Wiederholgenauigkeit (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140kg	190kg	240kg	290kg
Bild und Messung	CCD	200 mm (kann je nach Kundenwunsch erhöht werden)
	Linse	Manuelles Zoomobjektiv 0,7-4,5X/Auto-Zoomobjektiv 1-10X
	Vergrößerung	18-195X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.)
	Sichtfeld	8,1 ~ 1,3 mm
	Arbeitsabstand	108mm
Auflösung der linearen Skala		0,5 μm (0,1 μm für Option)
Antriebssystem		Manuelle Steuerung der X- und Y-Achse, CNC-Steuerung mit geschlossenem Regelkreis der Z-Achse und AUTU FOCUS-Funktion verfügbar
Beleuchtung		Programmierbares 4-teiliges LED-Ringflächenlicht, paralleles LED-Konturlicht, 8-teiliges LED-Ringlicht, koaxial, optional



Softwarefunktion

● CAD-Datei eingeben und messen
● Teileanordnung und Makromessung
● Autofokus und Höhenmessung
● Die Navigationsfunktion hilft beim schnellen Auffinden
● Leistungsstarke geometrische Messfunktion
● Mehrere Datenberichte und grafische Datenausgabefunktion
● Flexibles Benutzerprogramm
● Referenzelemente erstellen
● Leistungsstarke Kantenerkennungsfunktion
● Unterstützung mehrerer externer Zubehörteile
● Automatische Berechnung der geometrischen Toleranz der Elemente
● Komplizierte Produktion schnell und bequem messen



Unternehmensinformationen

Unser Kunde und Agent

FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: Worin besteht Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw.
F3: Wie wählt man die passende Spezifikation aus?
A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.
F4: Akzeptieren Sie maßgeschneiderten Service?
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen.
F5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.
