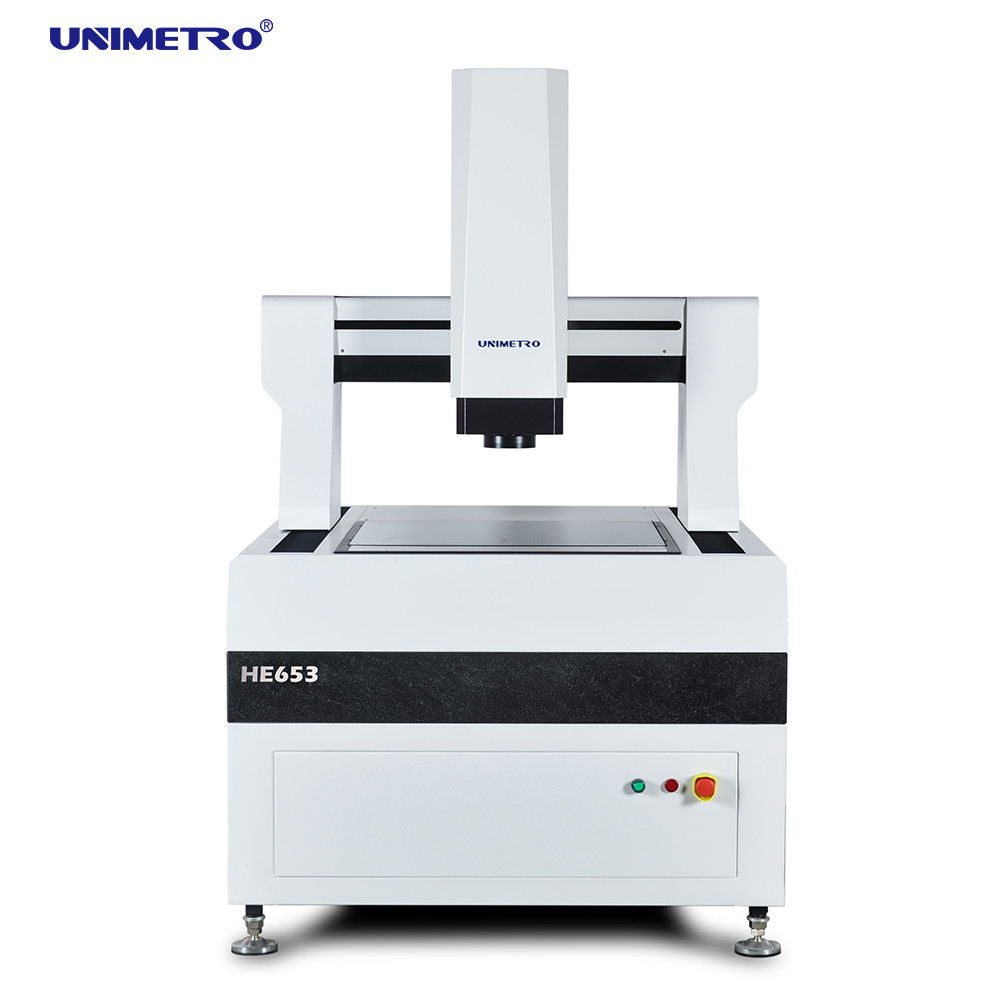

CER genehmigte automatische optische Maß-Maschine VMZ

Automatische optische Maß-Maschine/VMZ für Flachglas-Maß


Er Reihenhochleistungsfähigkeits-Bockart optische Maß-Maschine CNC ist besonders für Hochpräzision und umfangreiches Maß bestimmt. Sie nimmt völlig geschlossene bewegliche Brückenstruktur an, um die Maßarbeit örtlich festgelegt zu halten. Sie kombiniert Hochpräzision und Hochleistungsfähigkeit organisch, um die geometrischen Parameter von verschiedenen Produkten effektiv zu ermitteln. Zur Zeit wird sie hauptsächlich in der PWB-Leiterplatte, im kupfernen plattierten Laminat, im Flachglas, im Flüssigkristallmodul, in der Messerform, im Isoliermaterial, im Präzisionsblech und in anderen Industrien verwendet.



Hardware-Eigenschaften

>> regelte angenommene bewegliche Brückenstruktur des ganzen geschlossenen Rahmens, das messende Werkstück, die große Tragfähigkeit und die Leistung der guten Leistung.
>> stellen Sie Finit-Element-Methoden-Technologie in mechanischen Entwurf vor, um hohe Starrheit und hohe Präzision sicherzustellen mechanische Struktur.
>> Granit-Marmorbasis des Grades 000, hochfeste, Korrosionsbeständigkeit und gute Stabilität.
>> Aluminiumoxydoberflächenbehandlung Worktable --- schnelle und flexible Aktionssteuerung, dauerhaft und schön.





Konfiguration

>> offener kratzender Machthaber, Entschließung 0.1um, hohe Präzision und gute Stabilität.
>> lineare Führungsschiene der Präzision, Kugelumlaufspindel des Schleifers und DES Wechselstromservomotors die Stabilität der Positionierung von Genauigkeit des Maschinensystems sicherstellen.
>> Giga-Digitalkamera Farbe 2M Pixels passt hochauflösende die Anforderungen der klaren Beobachtung und des stabilen Maßes.
>> 6.5X hochauflösende optische Linse, genaues automatisches lautes Summen, schnelle einmal Pixelkalibrierung.
>> programmierbare OberflächenLichtquelle 8 Abschnitte LED mit paralleler LED-KonturnLichtquelle (grün oder weiß).

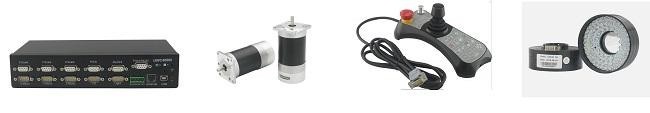

>> CNC-Steuerung, geschlossenes Wechselstrom-Servoansteuersystem-, Steuerknüppel-, Mäuse- oder Tastatursteuerung.






Parameter

Modell	ER 652	HE862	HE1080	HE1210	HE1512	HE1812
X, y-Reise (Millimeter)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z-Achse Reise (Millimeter)	200 (kann entsprechend den Anforderungen von Kunden angehoben werden)
Tragfähigkeit	ca. 35 Kilogramm
Maß (Millimeter)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Gewicht (Kilogramm)	1500	1800	2900	3200	4400	4800
Entschließung	0.5μm (0.1um für Wahl)
	Kamera	2M HD GIGA Digitalkamera
	Zoomobjektiv	Berufsselbstzoomobjektiv Zoomobjektivlineare wiedergabe: 1~10X
	Videolineare wiedergabe	18~195X (entsprechend den verschiedenen Modellen der vorgewählten Kamera, ändert seine lineare Wiedergabe; die tatsächliche lineare Wiedergabe ist abhängig von den gemessenen Daten)
	FOV	8.1~1.3mm (entsprechend den verschiedenen zusammenpassenden Entwürfen der Kamera und der Linse, ändert das Blickfeld dementsprechend, und das tatsächliche Blickfeld ist abhängig von den gemessenen Daten)
	Accuracy*	≤ (3+L/200) μm
Beleuchtung	Programmierbare Oberflächenbeleuchtung 5 Abschnitte LED des Ringes 8 (40 Abschnitte schellen Licht, Koaxiallicht, bewegliches multi Farbringlicht für Wahl)
