Detailinformationen

Dimension:	9607101075mm	Measuring range:	400300200mm
Accuracy:	3+L/200um	Repeatability:	3um
Weight:	380kg	Camera:	Industrial grade CCD camera
Lens:	0.7-4.5X	Working distance:	108mm
Linearscale resolution:	0.0005mm	Warranty:	24 months
Hervorheben:	Bild 2.5d , das Maschine Vmm misst , Programmierbare Maschine Vmm

Produkt-Beschreibung

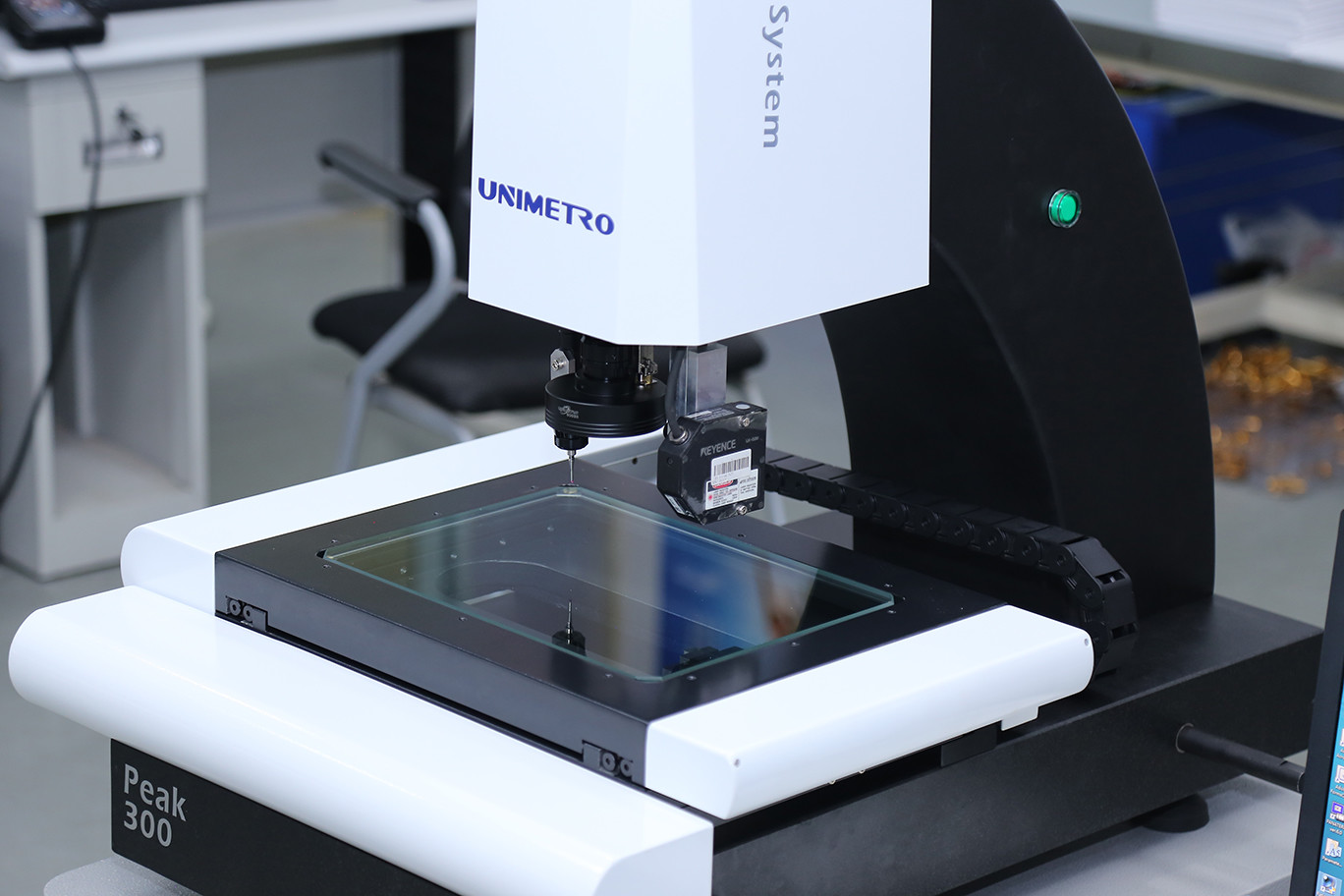

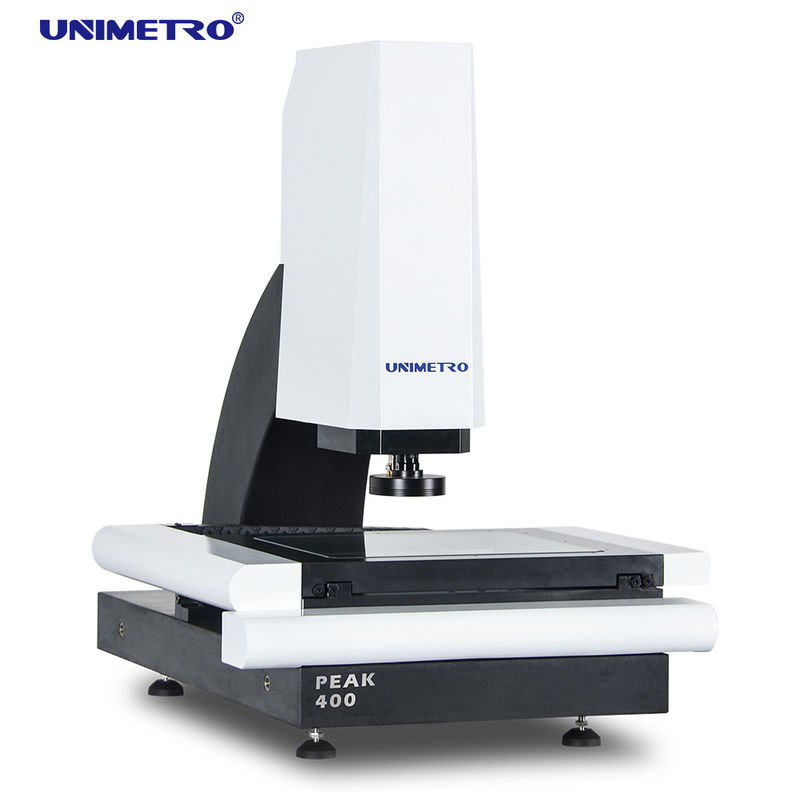

Programmierbare 2.5D-Bildmessgeräte / VMM-Maschine zur Höhenmessung

Bildmessgeräte sind Instrumente zur genauen Messung physikalischer Abmessungen mit einer Genauigkeit bis in den Mikrometerbereich. Bildmessmaschinen sind optische Messinstrumente, die mit einer Kamera das Bild des Werkstücks erfassen, die Bildpixel analysieren und die 2D-Abmessungen mit der Messsoftware berechnen.

CNC-Bildmessgeräte sind leistungsstarke Abmessungsmessgeräte, die für die Qualitätskontrolle in der Massenproduktion konzipiert wurden. Sie sind mit einer leistungsstarken Software ausgestattet, die den Messprozess programmierbar macht, sodass Benutzer durch einen vollautomatischen Prozess eine große Anzahl von Produkten messen können. Die PEAK-Serie Bildmessgeräte ist ein wirtschaftliches Modell der vollautomatischen CNC-Vision, das von UNIMETRO entwickelt wurde.

Das einfache und integrierte Design ermöglicht es uns, die Maschine zu geringeren Kosten zu bauen und gleichzeitig die hohe Messgenauigkeit und beste Leistung beizubehalten. Benutzer können die Vorteile von hoher Effizienz und Arbeitskosteneinsparungen durch eine vollautomatische CNC-Vision-Messmaschine zu einem sehr niedrigen Preis genießen.

Hardware-Konfiguration

◉ 3-Achsen-Linearmaßstäbe mit 0,5 um Auflösung
◉ Hochleistungs-Autofokus-Funktion
◉ Aluminium-Arbeitstisch und harteloxiert

◉ Kompatibel mit Renishaw-Tastkopf (optional)

◉ 3 Ringe, 8 Sektionen LED-Ringlicht, softwaregesteuert und programmierbar

◉ Paralleler Lichtweg, LED-Konturenlicht, softwaregesteuert und programmierbar

◉ Konfokaler Faser-Wegsensor (optional)

◉ HIWIN-Linearführung

◉ Motorisierte Z-Achsen-Steuerung

◉ Integrierter Kernsteuerkasten

◉ Industrielle CCD-Kamera

◉ Manueller Impulsgeber zur Steuerung der Z-Achsen-Bewegung

◉ Mit Laserindikatoren zur Hilfspositionierung und -fokussierung (optional)

◉ 0,7-4,5X manuelles, gezahntes Zoomobjektiv mit Vergrößerungssignal-Rückmeldesensor

Anwendung von Bildmessgeräten

1) Die Bildmessgeräte der PEAK-Serie sind mit der gesamten Palette der Omron-Faser-Messsensoren kompatibel, was Folgendes bietet: Mehr Möglichkeiten für präzise Messanforderungen.

2) Stabile Messungen von geneigten oder gekrümmten Oberflächen
3) Stabile Messungen verschiedener Materialtypen
4) Stabile Messungen von glatten oder rauen Oberflächen

5) Die Bildmessgeräte der PEAK-Serie sind als optionale Konfiguration mit dem Renishaw-Tastkopf kompatibel. Benutzer können 2D- und 3D-Messfunktionen in einer Maschine einfach erreichen.
6) Die Software kann den Versatz zwischen dem optischen Objektiv und dem Tastkopf berechnen, um sicherzustellen, dass alle Messergebnisse innerhalb eines Koordinatensystems liegen. Die Messergebnisse können als 3D-Zeichnung für Reverse Engineering ausgegeben werden.

Software-Funktionen

Die UNIMETRO INSPECT3D-Software verfügt über eine benutzerfreundliche Benutzeroberfläche, ist einfach zu erlernen, hat leistungsstarke Funktionen und ermöglicht es den Benutzern, schnell und präzise zu messen.

Die Software bietet eine vollständige englische Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.

◉ CAD-Datei importieren und messen

◉ Teileanordnung und Makromessung

◉ Autofokus und Höhenmessung

◉ Navigationsfunktion hilft bei der schnellen Ortung

◉ Leistungsstarke geometrische Messfunktion

◉ Mehrere Datenberichte und grafische Datenausgabefunktion

◉ Flexibles Benutzerprogramm

◉ Referenzelemente erstellen

◉ Leistungsstarke Kantenerkennungsfunktion

◉ Unterstützung für mehrere externe Zubehörteile

◉ Automatische Berechnung der geometrischen Toleranz der Elemente

◉ Komplizierte Produktion schnell und bequem messen

Parameter

Modell	PEAK 300	PEAK 400
Abmessungen (mm) (LBH)	8506551075	9957951080
Messbereich (mm) (XYZ)	300200200	400300200
Genauigkeit (μm)	3+L/200	3+L/200
Wiederholbarkeit (μm)	3	3
Gewicht (kg)	190	275
Kamera	Industrielle analoge CCD-Kamera und SV2000E-Videokarte
Objektiv	Manuelles, gezahntes Zoomobjektiv 0,7-4,5X / 0,7-4,5X manuelles Zoomobjektiv mit Signalrückmeldung (Optional) / Auto-Zoomobjektiv (Optional)
Vergrößerung	18-188X (Verschiedene Kombinationen von Kamera und Objektiv führen zu unterschiedlichen Vergrößerungsbereichen
FOV	8,1-1,3 mm (Verschiedene Kombinationen von Kamera und Objektiv führen zu unterschiedlichen FOV-Bereichen)
Arbeitsabstand	80 mm
Linearmaßstab Auflösung	0,5 um
Beleuchtung	Programmierbares 3-Ringe-, 8-Sektionen-Oberflächenringlicht, programmierbares paralleles Konturenlicht

Firmeninformationen

Unser Kunde & Agent

FAQ
Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort in 24 Stunden.
Q2: Worauf konzentriert sich Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Bildmessmaschinen, Koordinatenmessmaschinen, CMM&VMM-Vorrichtungen usw.
Q3: Wie wählt man die geeignete Spezifikation aus?
A3: Sobald Sie uns die Vielfalt und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über ein Messinstrument mit geeigneten Spezifikationen.
Q4: Akzeptieren Sie einen kundenspezifischen Service?
A4: Sicher! Wir können nicht nur typische Maschinen anbieten, sondern auch Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
Q5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und wir haben viele zerbrechliche Teile verbessert. Sie können sich auf unsere Produktqualität verlassen.

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	UNIMETRO
Zertifizierung:	CE ISO
Modellnummer:	SPITZE

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holzetui
Lieferzeit:	10~20days
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	30 pro Monat
