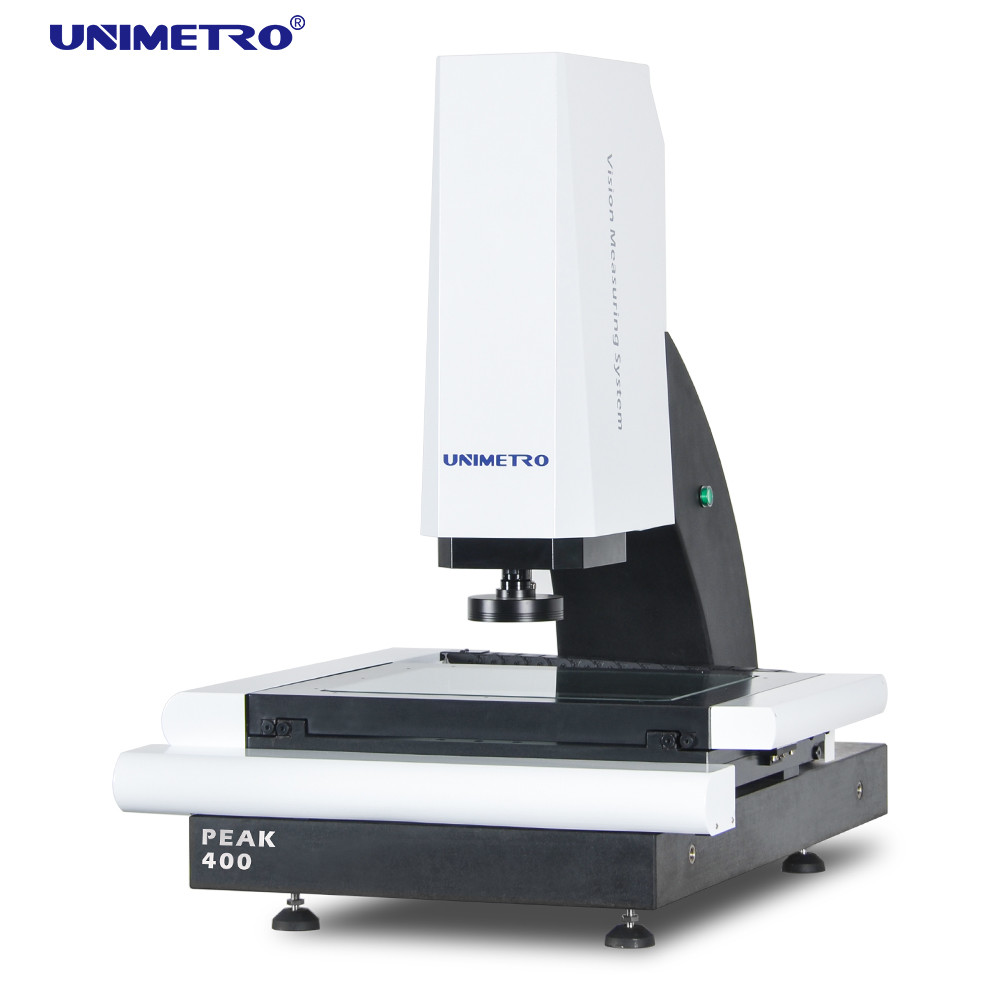

Lineare Führer-Weise HIWIN 2D Visions-Maß-Maschine CNC VMM

HIWIN Linear Guide Way 2D CNC VMM Vision Measurement Machine
HIWIN Linear Guide Way 2D CNC VMM Vision Measurement Machine
HIWIN Linear Guide Way 2D CNC VMM Vision Measurement Machine HIWIN Linear Guide Way 2D CNC VMM Vision Measurement Machine
Grundlegende Informationen
Herkunftsort: CHINA
Markenname: UNIMETRO
Zertifizierung: CE ISO
Modellnummer: SPITZE
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holzetui
Lieferzeit: 10~20days
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 30 pro Monat
Bestpreis Kontakt
Detailinformationen
Maß: 960*710*1075mm Messbereich: 400*300*200mm
Genauigkeit: 3+L/200um Wiederholbarkeit: 3um
Gewicht: 380kg Kamera: Industrielle Grad CD-Kamera
Linse: 0.7-4.5X Arbeitsabstand: 108mm
Linearscale-Entschließung: 0.0005mm Garantie: 24 Monate
Markieren:

VMM Visions-Maß-Maschine

,

2D Visions-Maß-Maschine

,

Führer-Weisen-Maß-Maschine HIWIN lineare

Produkt-Beschreibung

Optisches Kontrollsystem CNC für Winkel-Maß mit niedrigerem Preis


Optisches Kontrollsystem ist ein Instrument, das für die genaue messende Abmessung, Genauigkeit bis zum Mikrometerniveau benutzt wird. Visionsmaßmaschine ein optisches Messgerät unter Verwendung der Kamera, zum des Bildes des Werkstücks gefangenzunehmen, analysieren das Bildpixel und berechnen das 2D Maß mit der messenden Software.
Optisches Kontrollsystem CNC ist ein leistungsstarkes Maßmessgerät, das für Massenproduktionsqualitätskontrollprozeß bestimmt ist. Es ist mit starker Software, die den Messvorgang programmierbar macht, Benutzer kann die großen Quantitätsprodukte erzielen konfiguriert, die durch vollen automatischen Prozess messen. HÖCHST-Reihe ist ein wirtschaftliches Modell voller automatischer CNC-Vision, die durch UNIMETRO entwickelt wird.
Der einfache und integrierte Entwurf erlauben uns, die Maschine mit preiswerterem zu errichten, halten mittlerweile die hohe messende Genauigkeit und die beste Leistung. Benutzer sind in der Lage, den Vorteil der hohen Leistungsfähigkeit und der Arbeitskosten Einsparung von einer vollen CNC-Visionsmessmaschine mit sehr niedrigem Preis zu genießen.


Hardware-Konfiguration

◉3 lineare Skalen der Entschließung der Achse 0.5um
◉Hochleistungsselbstfokusfunktion
◉Aluminiumarbeitsstadium und -Eloxieren

◉Kompatibel mit der Renishaw-Notensonde (optional)
◉3 Ringlicht-Software-Steuerung des Abschnitts LED der Ringe 8 und programmierbares
◉Paralleler heller Weg LED umreißen helle Software-Steuerung und programmierbares
◉Confocal Faser-Verschiebungs-Sensor (optional)
◉Lineare Führerweise HIWIN
◉Motorisierte Steuerung Z Achse
◉Integrierter Kernschaltkasten
◉Industrielle Grad CD-Kamera
◉Manuelles pulsegenerator zur z-Achsenbewegungssteuerung
◉Mit Laser-Indikatoren für die zusätzliche Positionierung und die Fokussierung (optional)
◉manuelles eingebeultes Zoomobjektiv 0.7-4.5X mit Signalfeedback-Sensor der linearen Wiedergabe

Lineare Führer-Weise HIWIN 2D Visions-Maß-Maschine CNC VMM 0



Software-Funktionen

1) ist die HÖCHST-Reihe VMM mit voller Linie von messenden Sensoren Omron-Faser kompatibel, die anbietet; Mehr Möglichkeit der genauen Maßanforderung.



2) Stabile Maße von geneigten oder gebogenen Oberflächen
3) stabile Maße von verschiedenen Materialarten
4) stabile Maße von glatten oder groben Oberflächen

5) HÖCHST-Reihe VMM ist mit Renishaw-Notensonde als optionale Konfiguration kompatibel. Benutzer können 2D und messende Funktion 3D in einer Maschine leicht erzielen.
6) kann die Software den Ausgleich zwischen der optischen Linse berechnen und Notensonde, vergewissert sich, dass alle messenden Ergebnisse innerhalb eines Koordinatensystems sind. Die messenden Ergebnisse können als Zeichnung 3D für Rücktechnik heraus gesetzt werden.


Optisches Kontrollsystem-Software-Funktionen
Die Software UNIMETRO INSPECT3D ist mit benutzerfreundlichem UI, einfach zu lernen, starke Funktion, erlaubt den Benutzern, das schnelle und genaue Messen zu erzielen.
Die Software bietet volle englische Sprache UI, erlaubt auch neue Sprachentwicklung an.

◉Eingegebene CAD-Datei und -maß
◉Teile Reihe und Makromessen
◉Selbstfokus- und Höhenmessen
◉Steuerungsfunktion hilft der schnellen Lokalisierung
◉Starke geometrische messende Funktion
◉Mehrfache Datenberichte und grafische Datenausgabefunktion
◉Flexibles Anwenderprogramm
◉Schaffung von Bezugselementen
◉Starker Rand, der Funktion ermittelt
◉Stützende mehrfache externe Zusätze
◉Selbstberechnung der geometrischen Toleranz der Elemente
◉Messende schwierige Produktion schnell und bequem


Parameter

Modell

SPITZE 300

SPITZE 400

Maß (Millimeter) (L*W*H)

850*650*1060

1000*800*1080

Messbereich (Millimeter) (X*Y*Z)

300*200*200

400*300*200

Genauigkeit (μm)

3+L/200

3+L/200

Wiederholbarkeit (μm)

3

3

Gewicht (Kilogramm)

120

150

Kamera

Industrieller Grad analoge CD-Kamera- und SV2000E-Videokarte

Linse

Manuelles eingebeultes manuelles Zoomobjektiv 0.7-4.5X/0.7-4.5X des Zoomobjektivs mit dem Signalfeedback (optional)/dem Selbstzoomobjektiv (optional)

Lineare Wiedergabe

18-188X (unterschiedliche Kombination der Kamera und der Linse führt zu unterschiedliche Strecke der linearen Wiedergabe

FOV

8.1-1.3mm (unterschiedliche Kombination der Kamera und der Linse führt zu unterschiedliche FOV-Strecke)

Arbeitsabstand

108mm

Lineare Skalaentschließung

0.0005mm

Illμmination

Programmierbare 3 Ringe, Oberflächen-Ringlicht mit 8 Abschnitten, programmierbares paralleles Konturnlicht
