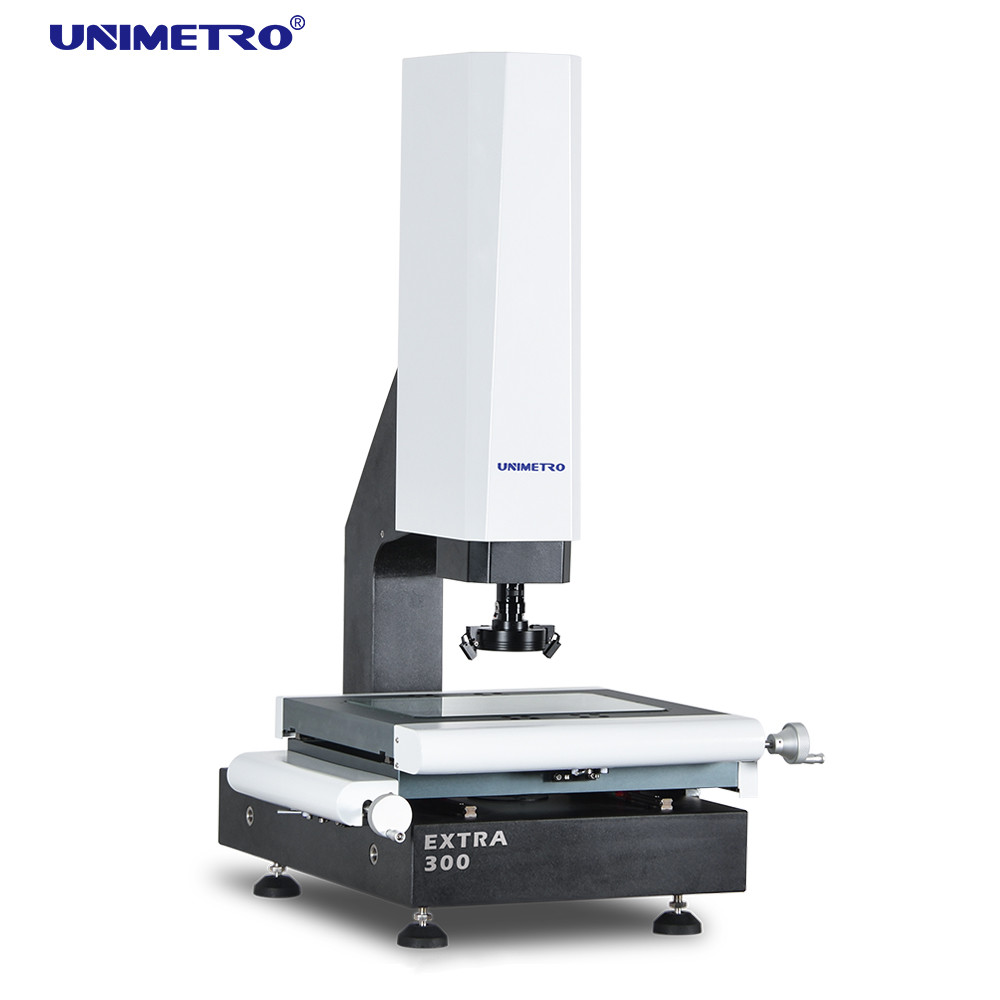

Name: VMM-Maschine der EXTRA-Serie zur präzisen Messung physikalischer Abmessungen für verschiedene Branchen
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Detailinformationen

Product Name:	Vision Measuring Machine	Z axis movement:	Motorized
Z axis movement control:	Keyboard, software	Focus:	Automatic
X,Y Movement:	Manual	Dimension:	600740980mm
Measuring range:	300200200mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Weight:	190kg
Linear scale resolution:	0.5um(0.1um for option)	CCD camera:	HD CCD camera
Hervorheben:	vmm optisches Maß-System , Halb Selbst-System VMM , System der Form-Industrie-VMM

Produkt-Beschreibung

Semi-Auto VMM / Optisches Messsystem für Qualitätskontrolle

Systembeschreibung

1) Die VMM-Maschine ist ein Instrument zur genauen Messung physikalischer Abmessungen mit einer Genauigkeit bis in den Mikrometerbereich.
2) Die VMM-Maschine ist ein optisches Messinstrument, das mit einer Kamera das Bild des Werkstücks erfasst, das Bildpixel analysiert und die 2D-Abmessungen mit der Messsoftware berechnet.
3) Die VMM-Maschine der EXTRA-Serie ist ein wichtiges Instrument, das in Ihrem Qualitätskontrollprozess eingesetzt wird. Sie gewährleistet die Genauigkeit der Abmessungen Ihrer Produkte und macht Ihre Produkte wettbewerbsfähiger.
4) Die VMM-Maschine der EXTRA-Serie wurde von UNIMETRO entwickelt und ist ein beliebtes Modell, das sich für die meisten genauen 2D-Abmessungsmessanwendungen und Endbenutzer aus verschiedenen Branchen eignet, wie z. B. Formenbau, Elektronik, Halbleiter, Kunststoffspritzguss, 3C-Produkte, medizinische Versorgung, Luftfahrt usw.
5) Die Z-Achse der VMM-Maschine der EXTRA-Serie ist mit einem Servomotor-System mit geschlossenem Regelkreis ausgestattet, um eine hochpräzise Bewegungssteuerung und eine Autofokus-Funktion zu erreichen. Die Benutzer können die Z-Achsen-Bewegung und die Bildfokussierung in der Software oder über die Tastatur steuern, was die Messeffizienz erheblich steigert.

Hardware-Konfiguration

VMM-Maschine der EXTRA-Serie zur präzisen Messung physikalischer Abmessungen für verschiedene Branchen 0

◉ 3-Achsen-Linearmaßstäbe mit 0,5 μm Auflösung

◉ Hochleistungs-Autofokus-Funktion

◉ Kompatibel mit Renishaw-Tasttastern

◉ Aluminium-Arbeitstisch und Harteloxierung

◉ 3 Ringe 8 Sektionen LED-Ringlicht, softwaregesteuert und programmierbar

◉ Parallele Lichtweg-LED-Konturenlicht, softwaregesteuert und programmierbar

◉ 1,2M Pixel HD-Digitalkamera

◉ Integrierter Kernsteuerungsbox

◉ Motorisierte Z-Achsen-Steuerung

◉ HIWIN-Linearführung

◉ Manueller Impulsgeber zur Steuerung der Z-Achsen-Bewegung

◉ Mit Laserindikatoren zur Positionsbestimmung und Fokussierung

◉ 0,7-4,5X manuelles, gezahntes Zoomobjektiv mit Vergrößerungssignalsensor

◉ Einfache Kalibrierung

◉ Mehrfachwinkel-Tastung

◉ Schnelle Koordinatensystemeinstellung

◉ Kompatibel mit der gesamten Renishaw-Taststiftserie

◉ CAD-Modul unterstützt (optional)

◉ 3D-Zeichnungsausgabe

◉ Star-Taster kompatibel

◉ 3D-Abmessungsmessung

◉ Bild- und Tasttaster-Kombinationsmessung

◉ Tasterhalterung unterstützt (optional)

Parameter

Modell		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Abmessungen (mm) (LBH)		500540930	600740980	700840980	800940980
Messbereich (mm) (XYZ)		200100150	300200200	400300200	500400200
Messgenauigkeit (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Wiederholbarkeit (μm)		2,5	2,5	2,5	3
Gewicht (kg)		140kg	190kg	240kg	290kg
Bild und Messung	CCD	200 mm (kann je nach Kundenanforderungen erhöht werden)
	Objektiv	Manuelles, gezahntes Zoomobjektiv 0,7-4,5X/Autozoomobjektiv 1-10X
	Vergrößerung	18-195X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.)
	Sichtfeld	8,1~1,3 mm
	Arbeitsabstand	108 mm
Linearmaßstab Auflösung		0,5 μm (0,1 μm als Option)
Antriebssystem		X-, Y-Achse manuelle Steuerung, Z-Achse Closed-Loop-CNC-Steuerung und AUTU-FOKUS-Funktion verfügbar
Beleuchtung		Programmierbares 4-Sektionen-LED-Ringflächenlicht, paralleles LED-Konturenlicht, 8-Sektionen-LED-Ringlicht, koaxial, optional

Softwarefunktionen

VMM-Maschine der EXTRA-Serie zur präzisen Messung physikalischer Abmessungen für verschiedene Branchen 1

◉ CAD-Datei importieren und messen

◉ Teileanordnung und Makromessung

◉ Autofokus und Höhenmessung

◉ Navigationsfunktion hilft bei der schnellen Ortung

◉ Leistungsstarke geometrische Messfunktion

◉ Mehrere Datenberichte und grafische Datenausgabefunktion

◉ Flexibles Benutzerprogramm

◉ Referenzelemente erstellen

◉ Leistungsstarke Kantenerkennungsfunktion

◉ Unterstützung von mehreren externen Zubehörteilen

◉ Automatische Berechnung der geometrischen Toleranz der Elemente

◉ Messung komplizierter Produktionen schnell und bequem

Firmeninformationen

Unser Kunde & Agent

FAQ
Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort in 24 Stunden.
Q2: Worauf ist Ihr Unternehmen hauptsächlich spezialisiert?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessmaschinen, CMM&VMM-Vorrichtungen usw.
Q3: Wie wählt man die geeignete Spezifikation aus?
A3: Sobald Sie uns die Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über ein Messinstrument mit geeigneten Spezifikationen.
Q4: Akzeptieren Sie einen kundenspezifischen Service?
A4: Auf jeden Fall! Wir können nicht nur typische Maschinen anbieten, sondern auch Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
Q5: Wie lange ist Ihre Garantiezeit?
A5: Die Garantiezeit für unsere Produkte beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und wir haben improved a lot on some breakable parts. You can rest assured of our product quality.
