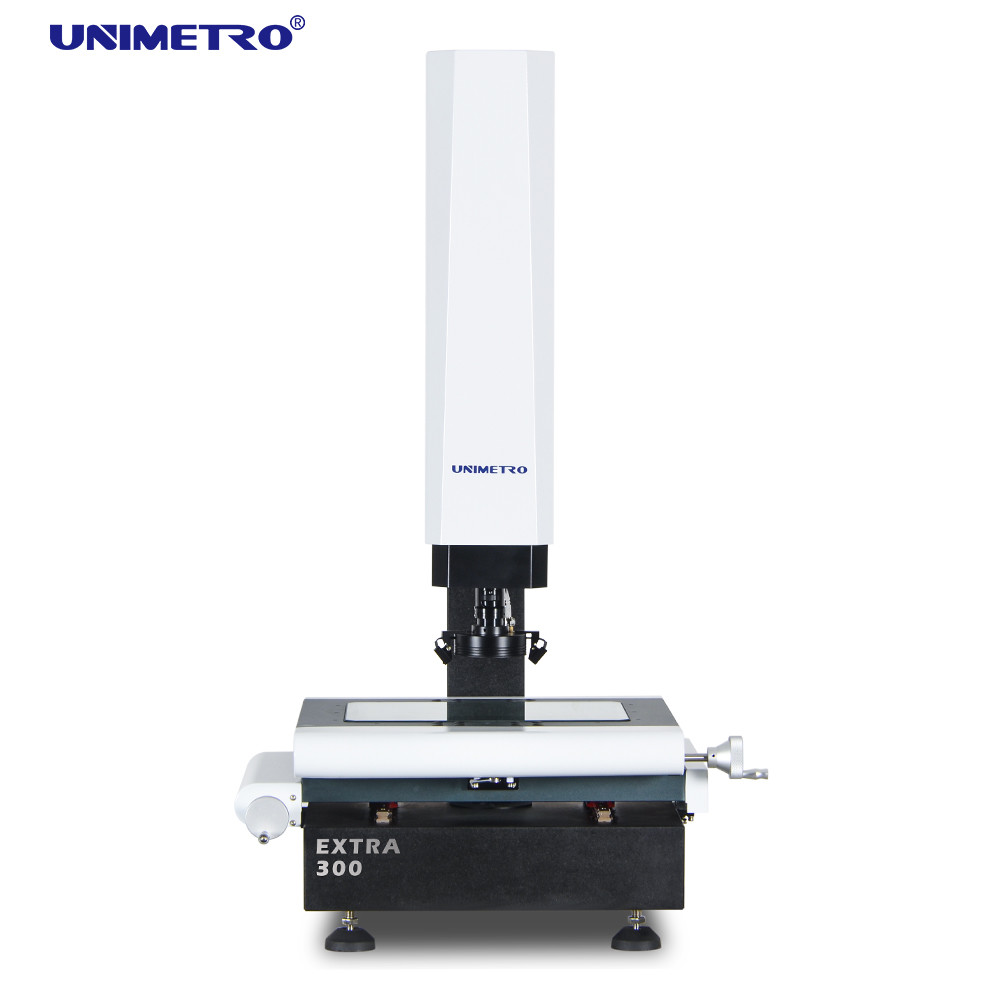

Name: Manuelle Bedienung der 2D-VMM-Maschine mit Z-Achsen-Automatischen Fokussierungsfunktion
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Detailinformationen

Produktbezeichnung:	Visionsmessmaschine	Z-Achsenbewegung:	Motorisiert
Z-Achsenbewegungssteuerung:	Tastatur, Software	Konzentrieren:	Automatisch
X, y-Bewegung:	Handbuch	Dimension:	600740980mm
Measuring range:	300200200mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Gewicht:	190 kg
Lineare Skalenauflösung:	0,5 um (0,1 um für Option)	Ccd-Kamera:	HD-CD-Kamera
Hervorheben:	2d Maschine VMM , Maschine des Handbuch-VMM , Maschine 190kg VMM

Produkt-Beschreibung

Manuelle 2D-VMM-Maschine kann DAD-Zeichnungen mit Z-Achsen-Autofokus eingeben

VMM-Maschinenbeschreibung

1) Die VMM-Maschine ist ein Instrument zur genauen Messung physikalischer Abmessungen, mit einer Genauigkeit bis in den Mikrometerbereich.
2) Die VMM-Maschine ist ein optisches Messinstrument, das mit einer Kamera das Bild des Werkstücks erfasst, die Bildpixel analysiert und die 2D-Abmessungen mit der Messsoftware berechnet.
3) Die VMM-Maschine der EXTRA-Serie ist ein wichtiges Instrument, das in Ihrem Produktqualitätskontrollprozess eingesetzt wird. Sie gewährleistet die Maßgenauigkeit Ihrer Produkte und macht Ihre Produkte wettbewerbsfähiger.
4) Die VMM-Maschine der EXTRA-Serie wurde von UNIMETRO entwickelt und konstruiert. Sie ist ein beliebtes Modell, das für die meisten Anwendungen zur genauen 2D-Abmessungsmessung und für Endanwender aus verschiedenen Branchen geeignet ist, wie z. B. Formenbau, Elektronik, Halbleiter, Kunststoffspritzguss, 3C-Produkte, medizinische Versorgung, Luftfahrt usw.
5) Die Z-Achse der VMM-Maschine der EXTRA-Serie ist mit einem geschlossenen Servo-Motorsystem ausgestattet, um eine hochpräzise Bewegungssteuerung und Autofokus-Funktion zu erreichen. Die Benutzer können die Z-Achsen-Bewegung und die Bildfokussierung in der Software oder über die Tastatur steuern, was die Messeffizienz erheblich steigert.

Anwendungsbereich

a. Formenbau
b. Automobilherstellung
c. Medizinische Industrie
d. Maschinenbau
e. 3C-Digitalindustrie
f. Leiterplattenherstellung
usw.

Hardware-Konfiguration

• 3-Achsen-Linearmaßstäbe mit 0,5 µm Auflösung

• Hochleistungs-Autofokus-Funktion

• Kompatibel mit Renishaw-Tastkopf

• Aluminium-Arbeitstisch und Harteloxierung

• 3 Ringe 8 Sektionen LED-Ringlicht, softwaregesteuert und programmierbar

• Paralleler Lichtweg LED-Konturenlicht, softwaregesteuert und programmierbar

• 1,2M Pixel HD-Digitalkamera

• Integrierter Kernsteuerkasten

• Motorisierte Z-Achsen-Steuerung

• HIWIN-Linearführung

• Manueller Impulsgeber zur Steuerung der Z-Achsen-Bewegung

• Mit Laserindikatoren zur Positions- und Fokussierhilfe

• 0,7-4,5X manuelles, gezahntes Zoomobjektiv mit Vergrößerungssignalführungs-Sensor

• Einfache Kalibrierung

• Mehrfachwinkel-Tastung

• Schnelle Koordinatensystemeinstellung

• Kompatibel mit der gesamten Renishaw-Stylus-Linie

• CAD-Modul unterstützt (optional)

• 3D-Zeichnungsausgabe

• Star-Tastkopf kompatibel

• 3D-Abmessungsmessung

• Bild- und Tastkopf-Kombinationsmessung

• Tastkopfhalterung unterstützt (optional)

Parameter

Modell		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Abmessungen (mm) (LBH)		500540930	600740980	700840980	800940980
Messbereich (mm) (XYZ)		200100150	300200200	400300200	500400200
Messgenauigkeit (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Wiederholbarkeit (μm)		2,5	2,5	2,5	3
Gewicht (kg)		140kg	190kg	240kg	290kg
Bild und Messung	CCD	200 mm (kann je nach Kundenanforderungen erhöht werden)
	Objektiv	Manuelles, gezahntes Zoomobjektiv 0,7-4,5X/Auto-Zoomobjektiv 1-10X
	Vergrößerung	18-195X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.)
	Sichtfeld	8,1~1,3 mm
	Arbeitsabstand	108 mm
Linearmaßstab-Auflösung		0,5 μm (0,1 μm als Option)
Antriebssystem		X-, Y-Achse manuelle Steuerung, Z-Achse geschlossene CNC-Steuerung und AUTU-FOKUS-Funktion verfügbar
Beleuchtung		Programmierbares 4-Sektionen-LED-Ringflächenlicht, paralleles LED-Konturenlicht, 8-Sektionen-LED-Ringlicht, koaxial, als Option

Softwarefunktionen

Die UNIMETRO INSPECT3D-Software verfügt über eine benutzerfreundliche Benutzeroberfläche, ist leicht zu erlernen,

leistungsstarke Funktionen, mit denen die Benutzer schnell und präzise messen können.

Die Software bietet eine vollständige englische Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.

• CAD-Datei eingeben und messen

• Teileanordnung und Makromessung

• Autofokus und Höhenmessung

• Navigationsfunktion hilft bei der schnellen Ortung

• Leistungsstarke geometrische Messfunktion

• Mehrere Datenberichte und grafische Datenausgabefunktion

• Flexibles Benutzerprogramm

• Erstellen von Referenzelementen

• Leistungsstarke Kantenerkennungsfunktion

• Unterstützung für mehrere externe Zubehörteile

• Automatische Berechnung der geometrischen Toleranz der Elemente

• Messung komplizierter Produktionen schnell und bequem

Firmeninformationen

Unser Kunde & Agent

FAQ
Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort in 24 Stunden.
Q2: Worauf konzentriert sich Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessmaschinen, CMM&VMM-Vorrichtungen usw.
Q3: Wie wählt man die geeignete Spezifikation aus?
A3: Sobald Sie uns die Sorte und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über ein Messinstrument mit geeigneten Spezifikationen.
Q4: Akzeptieren Sie einen kundenspezifischen Service?
A4: Auf jeden Fall! Wir können nicht nur typische Maschinen anbieten, sondern auch Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
Q5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und wir haben viel an einigen zerbrechlichen Teilen verbessert. Sie können sich auf unsere Produktqualität verlassen.

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	UNIMETRO
Zertifizierung:	CE,ISO
Modellnummer:	Extra

Min Bestellmenge:	1 Satz
Preis:	Discussible
Verpackung Informationen:	Holzetui
Lieferzeit:	5~15days
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	40
