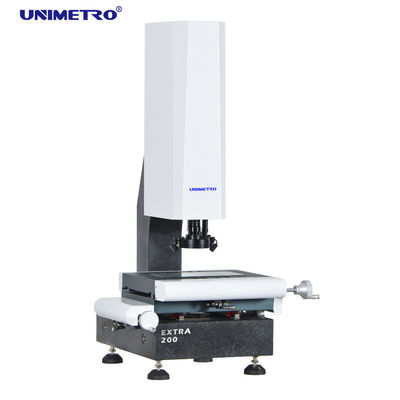

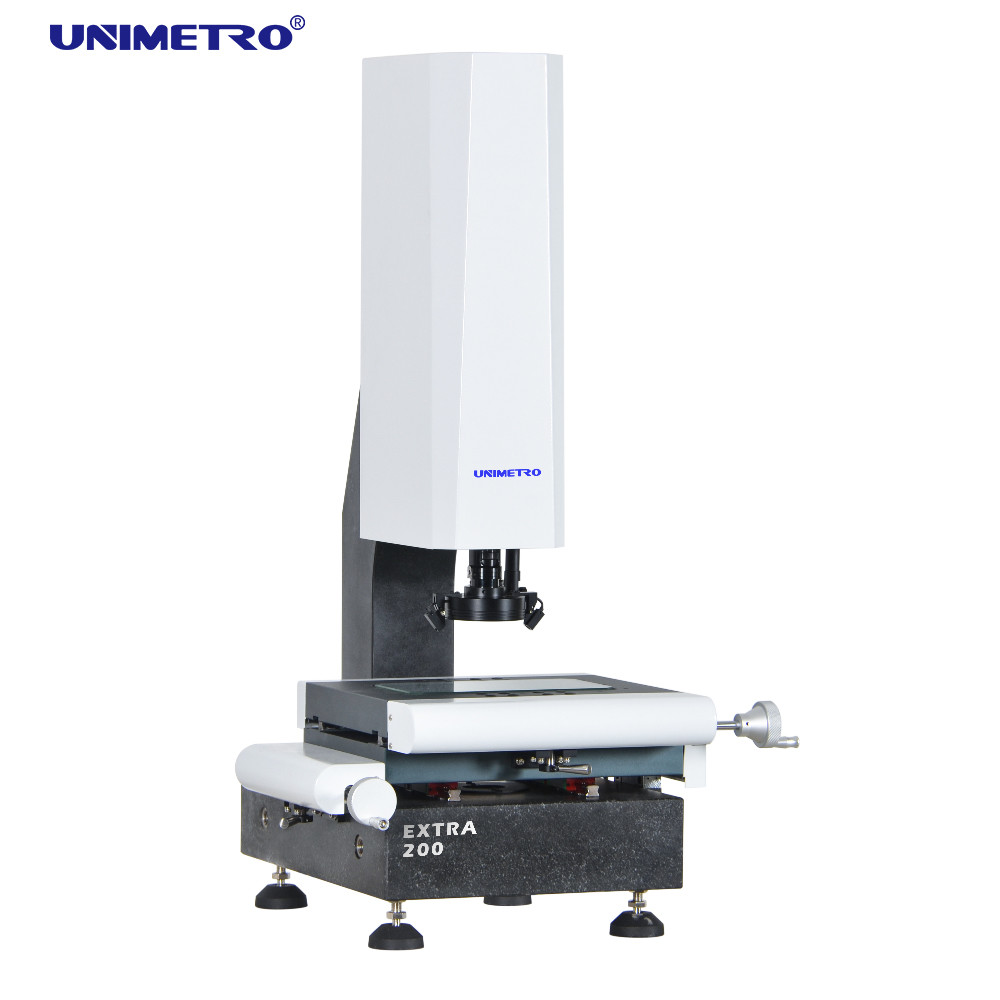

Name: Vision-Messsystem der UNIMETRO EXTRA-Serie mit Z-Achsen-Autofokus für präzise 2D-Dimensionsmessungen
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Detailinformationen

Produktname:	Sichtmessmaschine	Z -Achsenbewegung:	Motorisiert
Z -Achsenbewegungsregelung:	Tastatur, Software	Fokus:	Automatisch
X, y Bewegung:	Handbuch	Dimension:	550540930 mm
Messbereich:	200100150 mm	Wiederholbarkeit:	2.5um
Gewicht:	150kg	Auflösung der linearen Skala:	0,5um (0,1um für Option)
CCD-Kamera:	HD CCD -Kamera
Hervorheben:	Visions-Maß-Ausrüstung , Maß-Ausrüstung der Visions-150kg , Mikrometer-waagerecht ausgerichtete Genauigkeits-Visions-Maß-Ausrüstung

Produkt-Beschreibung

Manuelle Sichtmessausrüstung zur Höhenmessung mit Z-Achsen-Autofokus

Merkmale

1) Die Vision-Messmaschine ist ein Instrument zur genauen Messung physikalischer Abmessungen mit einer Genauigkeit im Mikrometerbereich.
2) Vision-Messmaschine, ein optisches Messgerät, das mit der Kamera das Bild des Werkstücks erfasst, die Bildpixel analysiert und die 2D-Abmessung mit der Messsoftware berechnet.
3) Die Vision-Messmaschine der EXTRA-Serie ist ein wichtiges Instrument für die Qualitätskontrolle Ihrer Produkte. Es stellt die Maßgenauigkeit Ihrer Produkte sicher und macht Ihre Produkte wettbewerbsfähiger.
4) Die Vision-Messmaschine der EXTRA-Serie wurde von UNIMETRO entworfen und entwickelt. Sie ist ein beliebtes Modell, das für die meisten präzisen 2D-Dimensionsmessanwendungen und Endbenutzer aus verschiedenen Branchen wie Formenbau, Elektronik, Halbleiter, Kunststoffspritzguss, 3C-Produkte, medizinische Versorgung, Luftfahrt usw. geeignet ist.
5) Die Z-Achse des Vision-Messgeräts der EXTRA-Serie ist mit einem Servomotorsystem mit geschlossenem Regelkreis konfiguriert, um eine hochpräzise Bewegungssteuerung und Autofokusfunktion zu erreichen. Benutzer können die Bewegung der Z-Achse und die Bildfokussierung in der Software oder Tastatur steuern und so die Messeffizienz erheblich steigern.

Anwendungsbereich von Bildverarbeitungsgeräten

A. Formenbau
B. Automobilbau
C. Medizinische Industrie
D. Mechanische Fertigung
e. 3C digitale Industrie
F. Leiterplattenfertigung
Usw.

Hardwarekonfiguration

◉ 3-Achsen-Linearmaßstäbe mit 0,5 µm Auflösung

◉ Hochleistungs-Autofokusfunktion

◉ Kompatibel mit dem Renishaw-Tastsystem

◉ Arbeitsbühne aus Aluminium und harteloxiert

◉ 3 Ringe, 8 Abschnitte, LED-Ringlicht, softwaregesteuert und programmierbar

◉ Softwaregesteuertes und programmierbares LED-Konturlicht mit parallelem Lichtweg

◉ 1,2-Megapixel-HD-Digitalkamera

◉ Integrierte Kernsteuerbox

◉ Motorisierte Steuerung der Z-Achse

◉ HIWIN-Linearführung

◉ Manueller Impulsgenerator zur Bewegungssteuerung der Z-Achse

◉ Mit Laseranzeigen zur zusätzlichen Positionierung und Fokussierung

◉ 0,7–4,5-fach manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor

◉ Einfache Kalibrierung

◉ Berührung aus mehreren Winkeln

◉ Schnelle Einstellung des Koordinatensystems

◉ Kompatibel mit dem gesamten Sortiment an Renishaw-Tastern

◉ CAD-Modul unterstützt (optional)

◉ 3D-Zeichnungsausgabe

◉ Sternsondenkompatibel

◉ 3D-Dimensionsmessung

◉ Bild- und Berührungssonde kombinieren Messung

◉ Sondengestell unterstützt (optional)

Parameter

Modell		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Abmessung (mm) (LBH)		500540930	600740980	700840980	800940980
Messbereich (mm)(XYZ)		200100150	300200200	400300200	500400200
Wiederholgenauigkeit (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140kg	190kg	240kg	290kg
Bild und Messung	CCD	200 mm (kann je nach Kundenwunsch erhöht werden)
	Linse	Manuelles Zoomobjektiv 0,7-4,5X/Auto-Zoomobjektiv 1-10X
	Vergrößerung	18-195X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.)
	Sichtfeld	8,1 ~ 1,3 mm
	Arbeitsabstand	108mm
Auflösung der linearen Skala		0,5 μm (0,1 μm für Option)
Antriebssystem		Manuelle Steuerung der X- und Y-Achse, CNC-Steuerung mit geschlossenem Regelkreis der Z-Achse und AUTU FOCUS-Funktion verfügbar
Beleuchtung		Programmierbares 4-teiliges LED-Ringflächenlicht, paralleles LED-Konturlicht, 8-teiliges LED-Ringlicht, koaxial, optional

Softwarefunktionen

Die leistungsstarke Funktion ermöglicht dem Benutzer schnelle und präzise Messungen.

Die Software bietet eine vollständig englischsprachige Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.

◉ CAD-Datei eingeben und messen

◉ Teileanordnung und Makromessung

◉ Autofokus und Höhenmessung

◉ Die Navigationsfunktion hilft beim schnellen Auffinden

◉ Leistungsstarke geometrische Messfunktion

◉ Mehrere Datenberichte und grafische Datenausgabefunktion

◉ Flexibles Benutzerprogramm

◉ Referenzelemente erstellen

◉ Leistungsstarke Kantenerkennungsfunktion

◉ Unterstützung mehrerer externer Zubehörteile

◉ Automatische Berechnung der geometrischen Toleranz der Elemente

◉ Komplizierte Produktion schnell und bequem messen

Unternehmensinformationen

Unser Kunde und Agent

FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: Worin besteht Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw.
F3: Wie wählt man die passende Spezifikation aus?
A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.
F4: Akzeptieren Sie maßgeschneiderten Service?
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen.
F5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantie beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	UNIMETRO
Zertifizierung:	CE, ISO
Modellnummer:	Extra

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holzetui
Lieferzeit:	5~15days
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	40
