Name: Winkelmessung Semi-Auto-Vision-Messmaschine VMM
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Detailinformationen

Product Name:	Vision Measuring Machine	Z axis movement:	Motorized
Z axis movement control:	Keyboard, software	Focus:	Automatic
X,Y Movement:	Manual	Dimension:	550540930mm
Measuring range:	200100150mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Weight:	150kg
Linear scale resolution:	0.5um(0.1um for option)	CCD camera:	HD CCD camera
Hervorheben:	Halb Selbstvisions-Messmaschine , Visions-Messmaschine 150kg , Angeln Sie Maß-das halb Selbstvisions-Messen

Produkt-Beschreibung

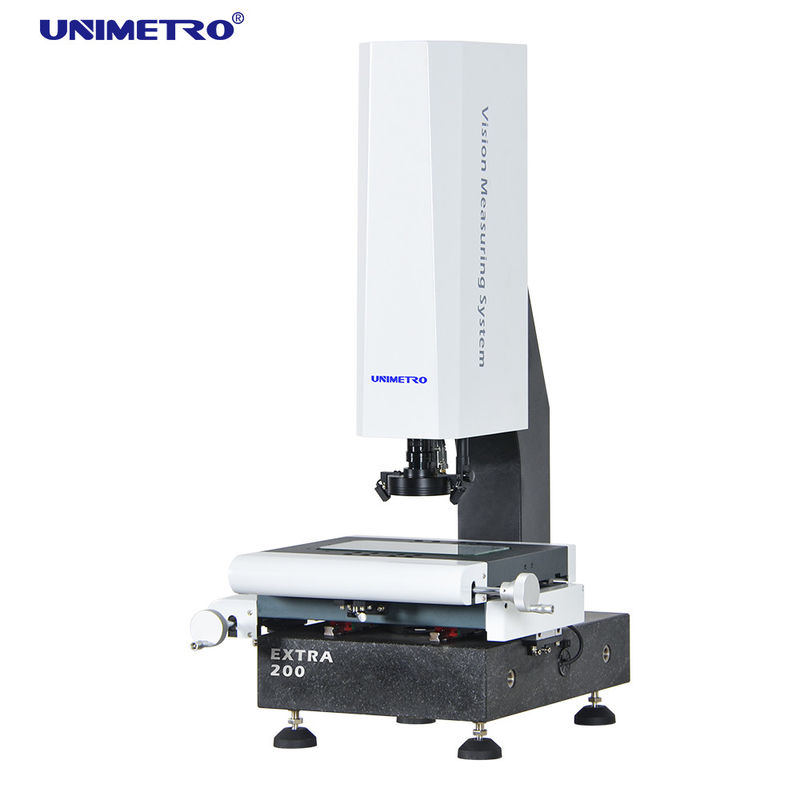

Semi Automatic Vision Measuring Machine für die Winkelmessung

Beschreibung

Vision Measuring Machine Beschreibung

1) Die Vision Measuring Machine ist ein Instrument, das zur genauen Messung physikalischer Abmessungen bis zur Mikronhöhe verwendet wird.
2) Vision Measuring Machine ein optisches Messgerät, das mit der Kamera das Bild des Werkstücks erfasst, das Bildpixel analysiert und die 2D-Dimension mit der Messsoftware berechnet.
3) EXTRA-Serie Vision Measuring Machine ist ein wichtiges Instrument, das in Ihrem Produkt Qualitätskontrolle Prozess verwendet wird. Es gewährleistet Ihre Produkte Dimension Genauigkeit, macht Ihre Produkte wettbewerbsfähiger.
4) Die Bildmessmaschine der EXTRA-Serie wurde von UNIMETRO entwickelt.Das ist ein beliebtes Modell, das für die meisten genauen 2D-Dimensionsmessanwendungen und Endbenutzer aus verschiedenen Branchen geeignet ist, als Formen, Elektronik, Halbleiter, Kunststoffspritze, 3C-Produkte, medizinische Versorgung, Luftfahrt... usw.
5) Die Z-Achse der Vision Measuring Machine der EXTRA-Serie ist mit einem Servomotor-System in geschlossenem Kreislauf konfiguriert, um eine hochgenaue Bewegungssteuerung und eine automatische Fokussierungsfunktion zu erreichen.Benutzer können die Z-Achsenbewegung und das Bildfokussieren in der Software oder Tastatur steuern, die Messleistung erheblich erhöhen.

Hardeare Konfiguration

- 3 Achsen, lineare Skalen mit einer Auflösung von 0,5 mm

Hochleistungs-Autofokusfunktion

Kompatibel mit Renishaw Touch-Sonde

- Aluminium-Arbeitsstufe und harte Anodisierung

3 Ringe 8 Sektion LED-Ringlicht Software Steuerung und programmierbar

◉ Parallel light path LED contour light software control and programmable

¢ 1,2 M-Pixel-HD-Digitalkamera

¢ Integrierte Kernsteuerung

Z-Achsenmotorisierte Steuerung

¢ HIWIN lineare Führungsrichtung

¢ Manueller Pulsgenerator zur Steuerung der Z-Achsenbewegung

Mit Laserindikatoren für die Hilfsposition und das Fokussieren

- 0,7-4,5X manuell vergrößerte Zoomlinse mit Vergrößerungssignalsensor

Funktionen

Einfache Kalibrierung

Mehrfach berührte Winkel

¢ Schnelle Koordinatensystem-Einstellung

Kompatibel mit allen Renishaw Styles

- CAD-Modul unterstützt (optional)

3D-Zeichnung

️ Star-Sonde kompatibel

3D-Dimensionsmessung

◉ Image and touch probe combine measuring

◉ Probe rack supported(Optional)

Parameter

Modell		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Abmessungen (mm) (LWH)		500540930	600740980	700840980	800940980
Messbereich (mm) ((XYZ)		200100150	300200200	400300200	500400200
Messgenauigkeit (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Wiederholbarkeit (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140 kg	190 kg	240 kg	290 kg
Bildgebung und Messung	CCD	200 mm (nach Kundenwunsch angehoben werden kann)
	Linsen	Manuelle Vergrößerungsobjektiv 0,7-4,5X/Auto-Zoomobjektiv 1-10X
	Vergrößerung	18-195X (nur zur Referenz. Bei unterschiedlichen Kamera und Objektiv wird die Vergrößerung unterschiedlich sein.)
	Sichtfeld	8.1~1.3 mm
	Arbeitsdistanz	108 mm
Auflösung in linearer Skala		0.5 μm ((0,1 μm für die Option))
Antriebssystem		X- und Y-Achsen manuell gesteuert, Z-Achsen CNC-Schließschleife und AUTU FOCUS verfügbar
Erleuchtung		Programmierbares LED-Ringlicht mit 4 Abschnitten, Parallel-LED-Ringlicht, 8 Abschnitte, koaxal, optional

Funktionen der Software

Die UNIMETRO INSPECT3D-Software ist benutzerfreundlich und leicht zu erlernen.

Mit einer leistungsstarken Funktion können die Benutzer schnelle und präzise Messungen durchführen.

Die Software bietet eine vollständige englische Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.

¢ Eingabe von CAD-Datei und Messung

¢ Parts-Array und Makromessung

️ Autopunkt und Höhenmessung

Die Navigationsfunktion hilft bei der schnellen Suche

¢ Leistungsstarke geometrische Messfunktion

- Mehrfache Datenberichte und grafische Datenausgabe

Flexibles Benutzerprogramm

Erstellung von Bezugselementen

◉ Powerful edge detecting function

Unterstützung mehrerer externer Zubehörteile

¢ Automatische Berechnung der geometrischen Toleranz der Elemente

¢ Schnelle und bequeme Messung komplizierter Produktionen

Unternehmensinformationen

Unser Kunde und Agent

Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: In welchem Bereich ist Ihr Unternehmen hauptsächlich tätig?
A2: Wir produzieren hauptsächlich Vision-Messmaschine, Koordinaten-Messmaschine, CMM- und VMM-Leuchtkörper usw.
F3: Wie wähle ich die richtige Spezifikation?
A3: Solange Sie uns die Sorte und Größe des zu messenden Produkts mitteilen, wird Ihnen unser professionelles Team das Messgerät geeigneter Spezifikationen empfehlen.
Q4: Akzeptieren Sie kundenspezifischen Service?
A4: Wir können nicht nur typische Maschinen liefern, sondern auch die Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produktgarantie beträgt 1 Jahr. Sie können sich auf die Qualität unserer Produkte verlassen.

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	UNIMETRO
Zertifizierung:	CE, ISO
Modellnummer:	Extra

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holzetui
Lieferzeit:	5~15days
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	40
