Handbewegungs-Visions-Maß-Maschinen-Parallelismus-Messen

Grundlegende Informationen
Herkunftsort: CHINA
Markenname: UNIMETRO
Zertifizierung: CE,ISO
Modellnummer: Grundlegend
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holzetui
Lieferzeit: 5~15days
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 40
Detailinformationen
Produkt-Name: Bildmessmaschine Maß: 550*540*830mm
Messbereich: 200*100*150mm Lineare Skala-Entschließung: 0,5 um (0,1 um für Option)
Messende Genauigkeit: 2,5+L/100um Wiederholbarkeit: 2.5um
Gewicht: 190Kg Material: Granitsockel
Markieren:

Parallelismus-messende Visions-Maß-Maschine

,

Maß-Maschine der Visions-190kg

,

Parallelismus-messende Visions-Maß-Maschine


Produkt-Beschreibung

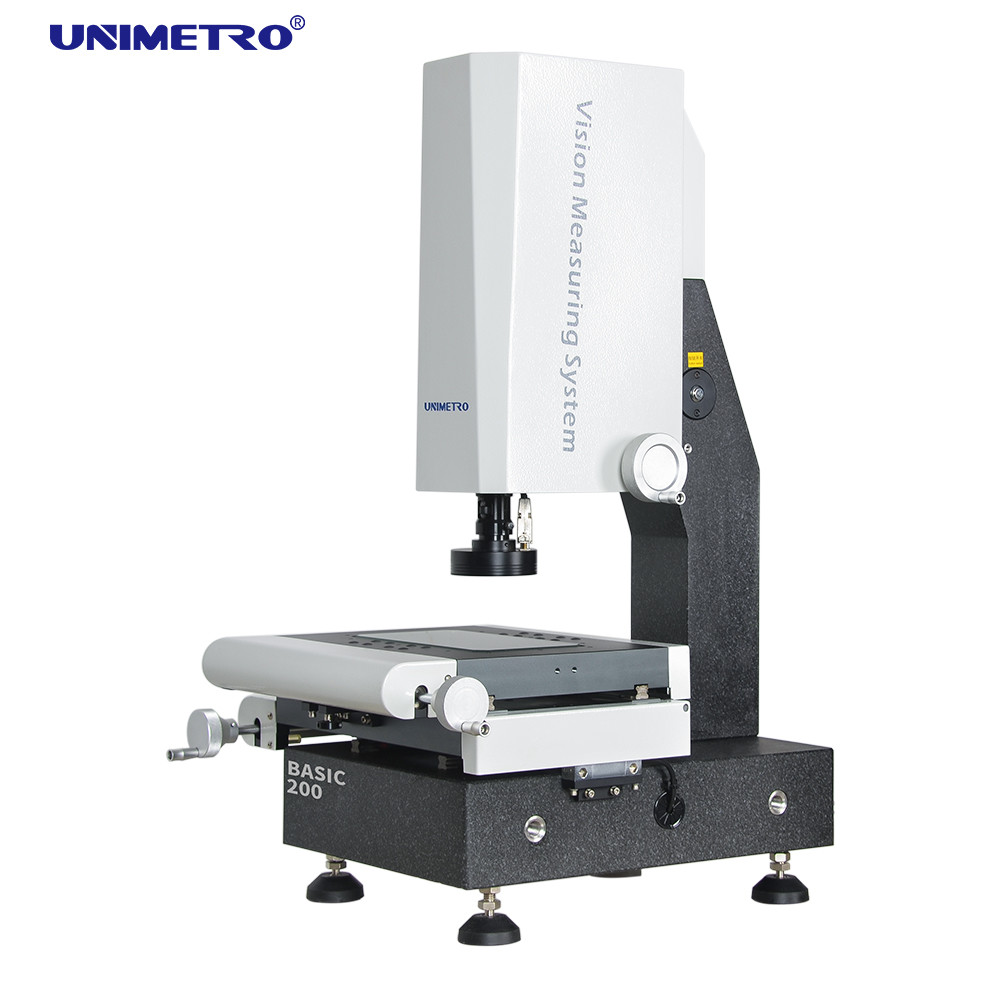

Handbewegung Optische Messmaschine / Visuelle Messsysteme Messung der Parallelität




Messmaschine

Die optische Messmaschine ist ein Instrument zur genauen Messung physikalischer Abmessungen mit einer Genauigkeit bis zum Mikrometerbereich. Dies ist ein optisches Messinstrument, das die Kamera verwendet, um das Bild des Werkstücks aufzunehmen, das Bildpixel zu analysieren und die 2D-Abmessung mit der Messsoftware zu berechnen .

◉ Die optische Messmaschine der BASIC-Serie wurde von UNIMETRO entworfen und entwickelt, einem beliebten Modell, das für die meisten genauen 2D-Dimensionsmessanwendungen und Endbenutzer aus verschiedenen Branchen wie Formen, Elektronik, Halbleiter, Kunststoffspritzguss, 3C-Produkte und Medizin geeignet ist Pflege, Luftfahrt ... etc. Es ist ein wichtiges Instrument, das im Qualitätskontrollprozess Ihrer Produkte verwendet wird, um die Maßgenauigkeit Ihrer Produkte sicherzustellen und Ihre Produkte wettbewerbsfähiger zu machen.
◉ Die optische Messmaschine der BASIC-Serie ist das gebräuchlichste Modell für die meisten Fabriken, die genaue Teile herstellen.Es eignet sich für Messanwendungen mit kleinen Probenmengen.Die manuelle 3-Achsen-Steuerung mit benutzerfreundlicher Software ermöglicht es dem Bediener, die Maschine in sehr kurzer Zeit zu verwalten.

◉ Verwendung von Granit mit hoher Genauigkeit und Stabilität als Maschinenbasis und Säule mit hochauflösendem 3-Achsen-Linearsensor mit 0,0005 mm
----Stellen Sie die hohe Leistung und Genauigkeit jeder Maschine sicher.
◉ Verwendung einer HIWIN-Linearführung und einer hochpräzisen Linearführungsschiene mit Aluminium-Arbeitstisch und Harteloxal-Oberflächenbearbeitung.
---- Gewährleistet die hohe dynamische Leistung und die lange Nutzungsdauer der Maschine.
◉ Verwendung einer von UNIMETRO entwickelten integrierten Kernsteuerbox für Linearmaßstäbe, Lichtsteuerung und Touch-Probe-Signalübertragung.
---- Stellen Sie eine einfache Verdrahtung und Wartung sicher.Erhöhen Sie die Stabilität der Maschine in hohem Maße.
◉ Programmierbares Kontur-LED-Licht mit parallelem Lichtweg, vermeidet die Verformung des Bildes.
---- Gewährleistet die Messgenauigkeit.
◉ Mit 8-teiligem LED-Ringlicht zur Softwaresteuerung bieten Sie mehrere Beleuchtungswinkel und Helligkeit.
---- Passend für Teile mit unterschiedlicher Form und Materialien.
◉ Die Beleuchtungsparameter können im Teilemessprogramm erfasst werden, Anwender müssen während des Messvorgangs nicht nachjustieren.
----Freundlicher und bequemer Gebrauch.

Visual Measurement Machine



Hardwarekonfiguration

◆ HIWIN-Linearführung
◆ Arbeitsbühne aus Aluminium und harteloxieren
◆ Integrierte Kernsteuerbox
◆ Lineare Skalen mit 3 Achsen und einer Auflösung von 0,5 µm
◆ Multifunktions-LED-Parallellichtgruppe
◆ Hochauflösende CCD-Kamera in Industriequalität
◆ 0,7-4,5-faches manuelles verbeultes Zoomobjektiv mit hoher Wiederholgenauigkeit
◆ Unterstützung mehrerer externer Zubehörteile


Visual Measurement Machine





Parameter

Modell BASIS 200 BASIS 300 BASIS 400 BASIS 500
Abmessungen (mm) (L*B*H) 550*540*930 600*740*980 700*840*980 800*940*980
Messbereich (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Messgenauigkeit (μm) 2,5+L/100 2,5+L/100 2,5+L/100 3+L/100
Wiederholbarkeit (μm) 2.5 2.5 2.5 3
Gewicht (kg) 140kg 190kg 240kg 290kg
Bild und Messung CCD 1,2 Megapixel HD-Digitalkamera
Linse 0,7-4,5-fach manuelles verbeultes Zoomobjektiv mit Vergrößerungssignal-Feedback-Sensor
Vergrößerung 18-195X (Nur als Referenz. Mit unterschiedlicher Kamera und Objektiv ist die Vergrößerung unterschiedlich.)
Sichtfeld 8,1 ~ 1,3 mm
Arbeitsentfernung 80mm
Lineare Skalenauflösung 0,5 μm (0,1 μm für Option)
Fahrsystem Manuelle Steuerung der X-, Y- und Z-Achse
Erleuchtung Programmierbares 4-teiliges LED-Ringflächenlicht, paralleles LED-Konturlicht, 8-teiliges LED-Ringlicht, koaxial, für Option





Softwareübersicht

Die UNIMETRO INSPECT3D-Software verfügt über eine benutzerfreundliche Benutzeroberfläche, ist leicht zu erlernen und bietet leistungsstarke Funktionen, mit denen die Benutzer erreichen können
schnelles und präzises Messen.Die Software bietet eine vollständig englischsprachige Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.


◉ CAD-Datei eingeben und messen

◉ Teileanordnung und Makromessung
◉ Autofokus und Höhenmessung
◉ Navigationsfunktion hilft beim schnellen Auffinden
◉ Leistungsstarke geometrische Messfunktion
◉ Mehrere Datenberichte und grafische Datenausgabefunktion


◉ Flexibles Benutzerprogramm

◉ Referenzelemente erstellen
◉ Leistungsstarke Kantenerkennungsfunktion
◉ Unterstützung mehrerer externer Zubehörteile
◉ Automatische Berechnung der geometrischen Toleranz der Elemente
◉ Komplizierte Produktionen schnell und bequem messen


Handbewegungs-Visions-Maß-Maschinen-Parallelismus-Messen 2





Firmeninformation


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Unser Kunde & Agent

Visual Measurement Machine
Visual Measurement Machine
FAQ
Visual Measurement MachineQ1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
Visual Measurement MachineA1: Wir sind eine Fabrik und geben Ihnen innerhalb von 24 Stunden die schnellste Antwort.
Visual Measurement MachineQ2: Worin besteht Ihr Unternehmen hauptsächlich?
Visual Measurement MachineA2: Wir produzieren hauptsächlich Vision-Messmaschine, Koordinatenmessmaschine, CMM&VMM-Vorrichtungen usw.
Visual Measurement MachineQ3: Wie wähle ich die passende Spezifikation aus?
Visual Measurement MachineA3: Solange Sie uns die Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.
Visual Measurement MachineQ4: Akzeptieren Sie maßgeschneiderten Service?
Visual Measurement MachineA4: Seien Sie sicher!Wir können nicht nur typische Maschinen liefern, sondern auch Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
Visual Measurement MachineQ5: Was ist Ihre Garantiezeit?
Visual Measurement MachineA5: Unsere Produktgarantiezeit beträgt 1 Jahr.Unsere Produktqualität ist sehr stabil, und wir haben
an einigen zerbrechlichen Teilen stark verbessert.Sie können sich auf unsere Produktqualität verlassen.
