Handbewegung Vision Messsysteme / Visuelle Messmaschine, die wahre Rundheit misst
Beschreibung der Systeme
Vision Measuring Systems sind Instrumente, die zur genauen Messung physikalischer Abmessungen verwendet werden, mit einer Genauigkeit bis zur Mikronebene,Das ist ein optisches Messgerät, das die Kamera verwendet, um das Bild des Werkstücks zu erfassen, das Bildpixel analysieren und die 2D-Dimension mit der Messsoftware berechnen.

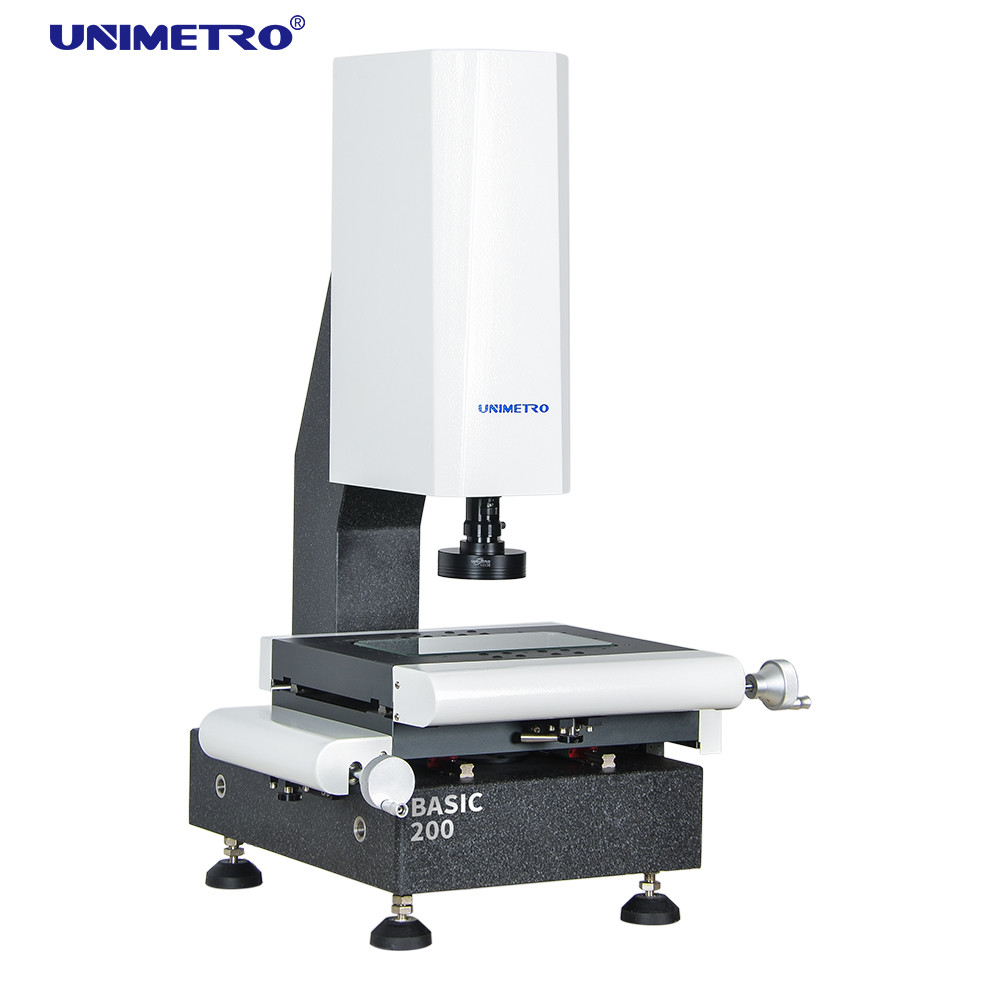

¢ Die Vision Measuring Systems der BASIC-Serie wurden von UNIMETRO entwickelt und entwickelt.Das ist ein beliebtes Modell, das für die meisten genauen 2D-Dimensionsmessanwendungen und Endbenutzer aus verschiedenen Branchen geeignet ist, als Form, Elektronik, Halbleiter, Kunststoffspritze, 3C-Produkte, medizinische Versorgung, Luftfahrt... usw. Es ist ein wichtiges Instrument in Ihrem Produkt Qualitätskontrolle Prozess verwendet,Gewährleistung der Größengenauigkeit Ihrer Produkte, macht Ihre Produkte wettbewerbsfähiger.
Die Vision-Messsysteme der BASIC-Serie sind das häufigste Modell für die meisten Fabriken, die präzise Teile herstellen.Manuelle Steuerung in 3 Achsen, mit benutzerfreundlicher Software, ermöglicht es dem Bediener, die Maschine in sehr kurzer Zeit zu bedienen.
¢ Verwendung von hochgenauer und stabiler Granit als Maschinenbasis und -säule mit 3-Achsen-linearem Sensor mit hoher Auflösung von 0,0005 mm
---- Sicherstellen jeder Maschine eine hohe Leistung und Genauigkeit.
¢ Verwendung von HIWIN-Linearleitungen und hochpräzisen Linearleitungen mit Aluminium-Arbeitsstadium und harter Anodisierung.
---- stellt die hohe dynamische Leistung und den langen Lebenszyklus der Maschine sicher.
- Die Nutzung einer von UNIMETRO entwickelten integrierten Kernsteuerung für lineare Skalen, Lichtsteuerung und Touch-Sonde-Signalübertragung.
---- Sicherstellen einfacher Verkabelung und Wartung.
- Programmierbares Kontur-LED-Licht mit parallelem Lichtpfad verhindert die Verformung des Bildes
---- stellt die Messgenauigkeit sicher.
Mit 8-Sektions-Software-Steuerung LED-Ringlicht, bieten mehrere Beleuchtungswinkel und Helligkeit.
---- geeignet für Teile mit unterschiedlichen Formen und Materialien.
Die Beleuchtungsparameter können im Teilmessprogramm aufgezeichnet werden, die Benutzer müssen sie nicht während des Messvorgangs anpassen.
----freundlich und bequem zu verwenden.
Anwendungsbereich
◆ Formenindustrie
◆Automobilherstellung
◆Medizinische Industrie
◆Mechanische Herstellung
◆3C digitale Industrie
◆Produktion von PCB
Und so weiter.
Hardware-Konfiguration
◆ HIWIN-Linienführung
◆ Aluminium-Arbeitsbühne und harte Anodisierung
◆ Integrierte Kernsteuerung
◆ Lineare Skalen mit einer Auflösung von 0,5 μm
◆ Mehrfunktions-LED-Parallellichtgruppe
◆ Industrielle hochauflösende CCD-Kamera
◆ 0,7-4,5X manuell geprägte Zoomobjektive mit hoher Wiederholgenauigkeit
◆ Unterstützung mehrerer externer Zubehörteile
Parameter
| Modell |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Abmessungen (mm) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Messbereich (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Messgenauigkeit (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Wiederholbarkeit (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Bildgebung und Messung |
CCD |
1.2M-Pixel-HD-Digitalkamera |
| Linsen |
0.7-4.5X manuell eingebrochene Zoomobjektive mit Rückkopplungssensor für die Behandlung des Signals |
| Vergrößerung |
18-195X (nur zur Referenz. Bei unterschiedlichen Kamera und Objektiv wird die Vergrößerung unterschiedlich sein.) |
| Sichtfeld |
8.1~1.3 mm |
| Arbeitsdistanz |
80 mm |
| Auflösung in linearer Skala |
0.5 μm ((0,1 μm für die Option)) |
| Antriebssystem |
Manuelle Steuerung der Achsen X, Y und Z |
| Erleuchtung |
Programmierbares LED-Ringlicht mit 4 Abschnitten, Parallel-LED-Ringlicht, 8 Abschnitte, koaxal, optional |
Softwareübersicht
Die UNIMETRO INSPECT3D Software ist mit benutzerfreundlicher Benutzeroberfläche, leicht zu erlernen, leistungsstarke Funktion, ermöglicht es den Benutzern zu erreichen
Die Software bietet eine vollständige englische Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.
¢ Eingabe von CAD-Datei und Messung
¢ Parts-Array und Makromessung
️ Autopunkt und Höhenmessung
Die Navigationsfunktion hilft bei der schnellen Suche
¢ Leistungsstarke geometrische Messfunktion
- Mehrfache Datenberichte und grafische Datenausgabe
Flexibles Benutzerprogramm
Erstellung von Bezugselementen
◉ Powerful edge detecting function
Unterstützung mehrerer externer Zubehörteile
¢ Automatische Berechnung der geometrischen Toleranz der Elemente
¢ Schnelle und bequeme Messung komplizierter Produktionen
