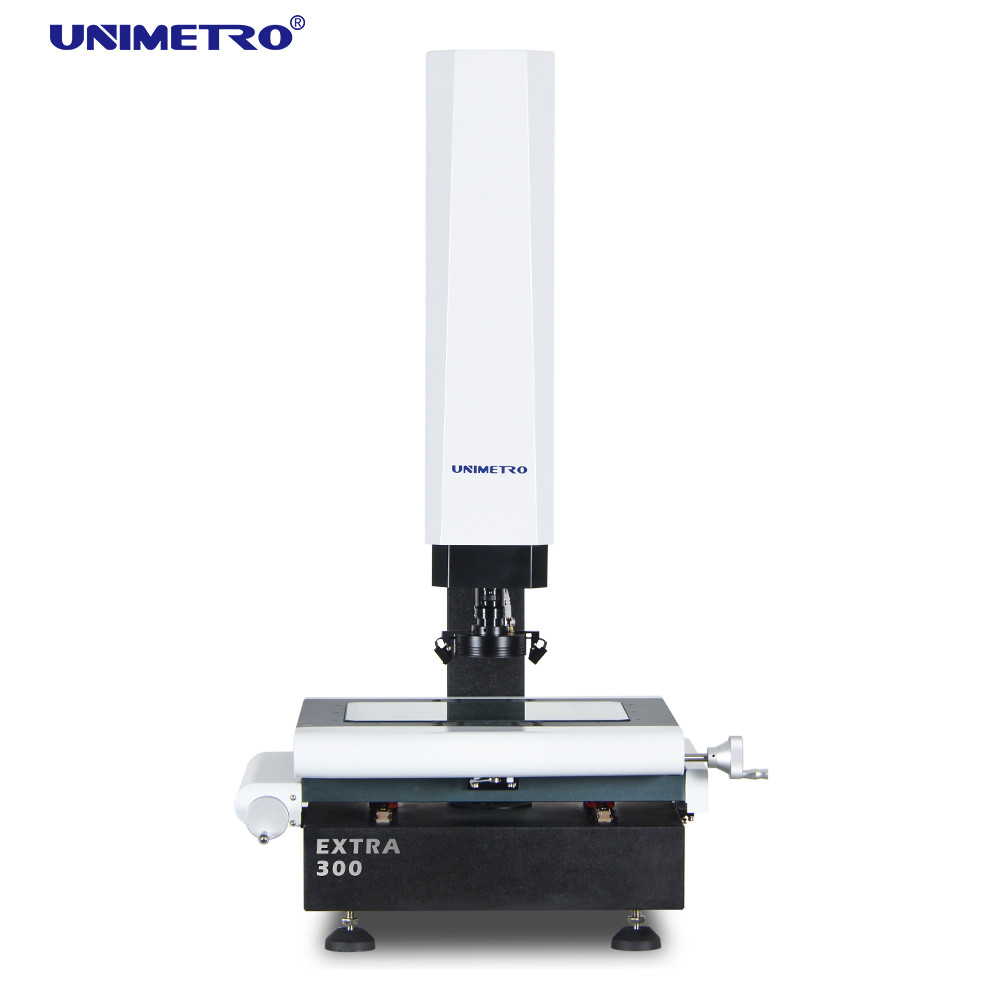

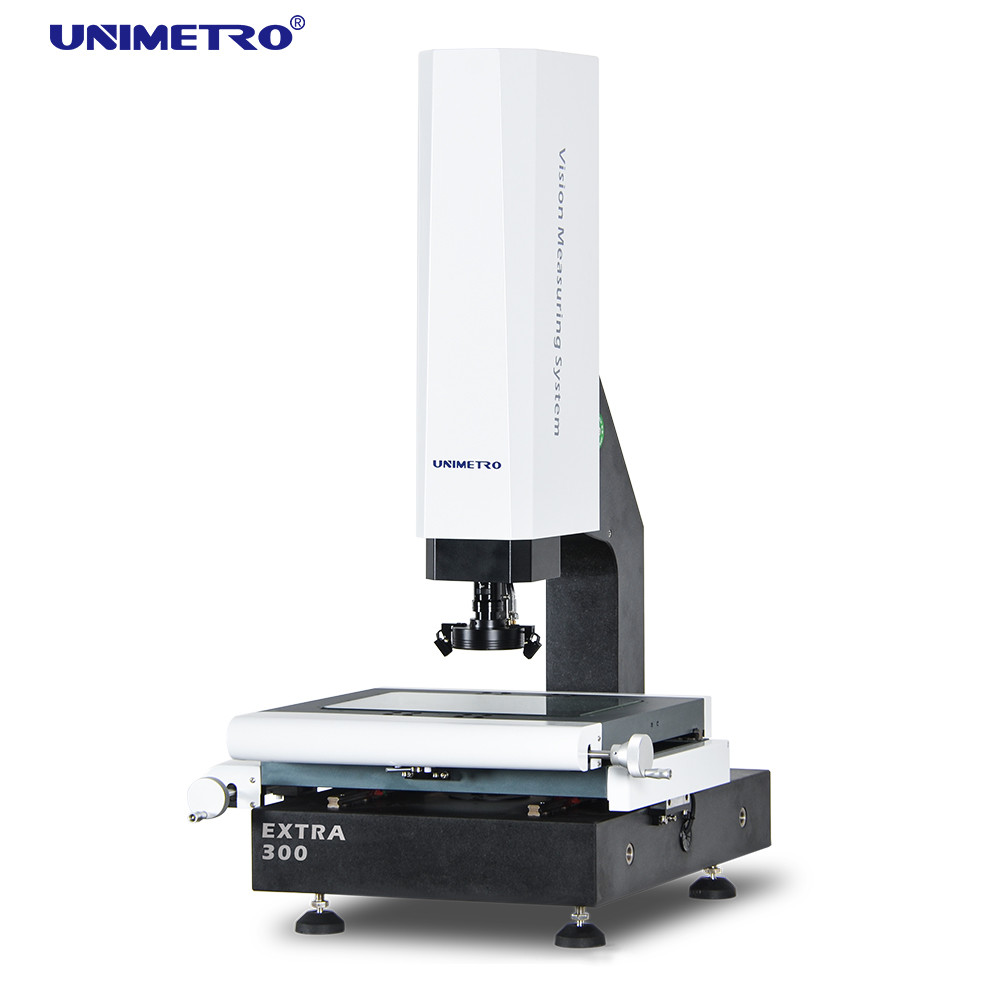

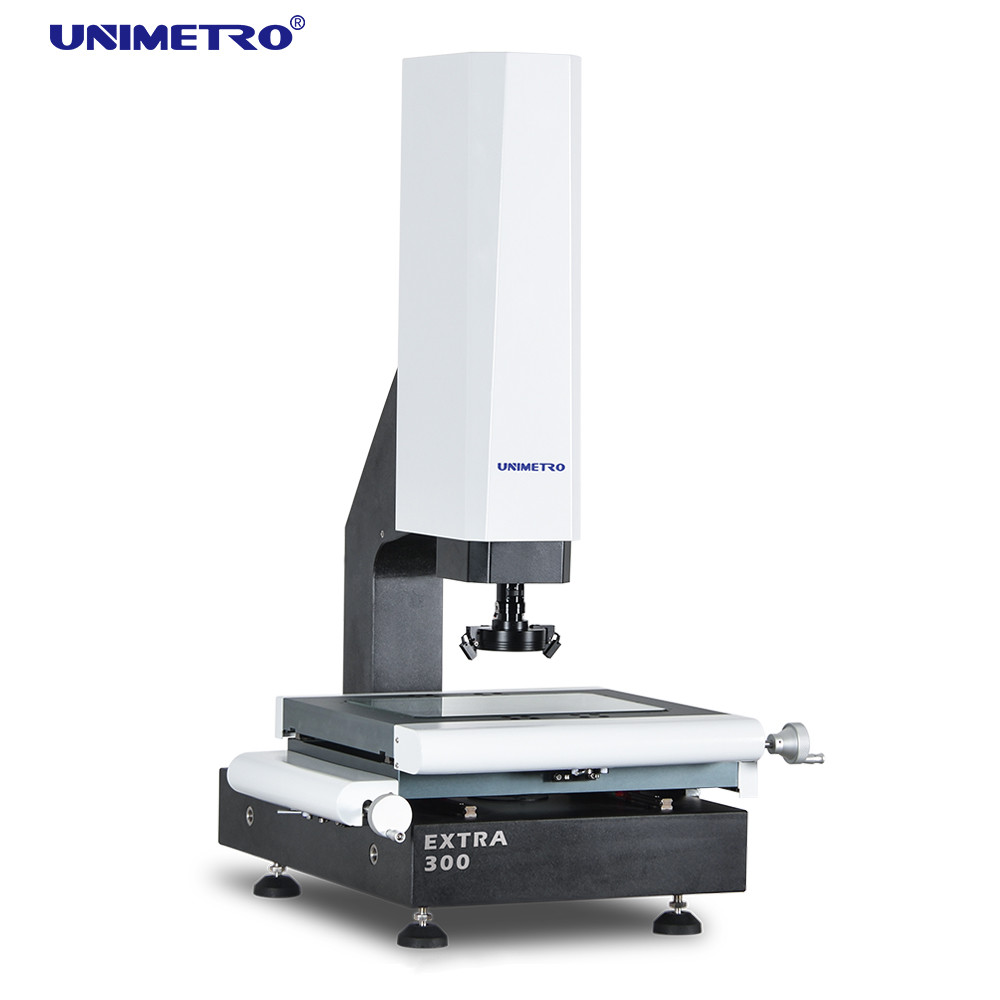

Halbautomatische Vision-Messmaschine für die Elektronik
Halbautomatische optische Instrumente mit Z-Achsen-Autofokus
Anwendungsübersicht
Das Vision-Messgerät der EXTRA-Serie ist ein optisches Präzisionsinstrument, das für die genaue Messung physikalischer Abmessungen mit einer Genauigkeit im Mikrometerbereich entwickelt wurde. Mithilfe fortschrittlicher Kameratechnologie und ausgefeilter Softwareanalyse erfasst es Werkstückbilder und berechnet präzise 2D-Abmessungen für Qualitätskontrollanwendungen.
- Gewährleistet die Genauigkeit der Produktabmessungen und steigert so die Wettbewerbsfähigkeit
- Beliebtes Modell, geeignet für verschiedene genaue 2D-Dimensionsmessanwendungen
- Bedient mehrere Branchen, darunter Formenbau, Elektronik, Halbleiter, Kunststoffspritzguss, 3C-Produkte, medizinische Versorgung und Luftfahrt
Hauptmerkmale und Vorteile
- Die Z-Achse ist mit einem Servomotorsystem mit geschlossenem Regelkreis für hochpräzise Bewegungssteuerung und Autofokusfunktion konfiguriert
- Manueller Impulsgenerator für die Feineinstellung der Z-Achse mit Präzision im Mikrometerbereich
- Die leistungsstarke Autofokusfunktion ermöglicht eine schnelle, stabile Fokussierung und berührungslose Höhenmessung
- Manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor für automatische Parameterauswahl
- 1,2-Megapixel-HD-Digitalkamera für hochwertige Bilder und erhöhte Messgenauigkeit
- Hochpräzise Linearführung für überlegene dynamische Leistung
Zielbranchen
Formenbau
Automobilherstellung
Medizinische Industrie
Mechanische Fertigung
3C Digitale Industrie
PCB-Produktion
Hardwarekonfiguration
3-Achsen-Linearmaßstäbe mit 0,5 μm Auflösung

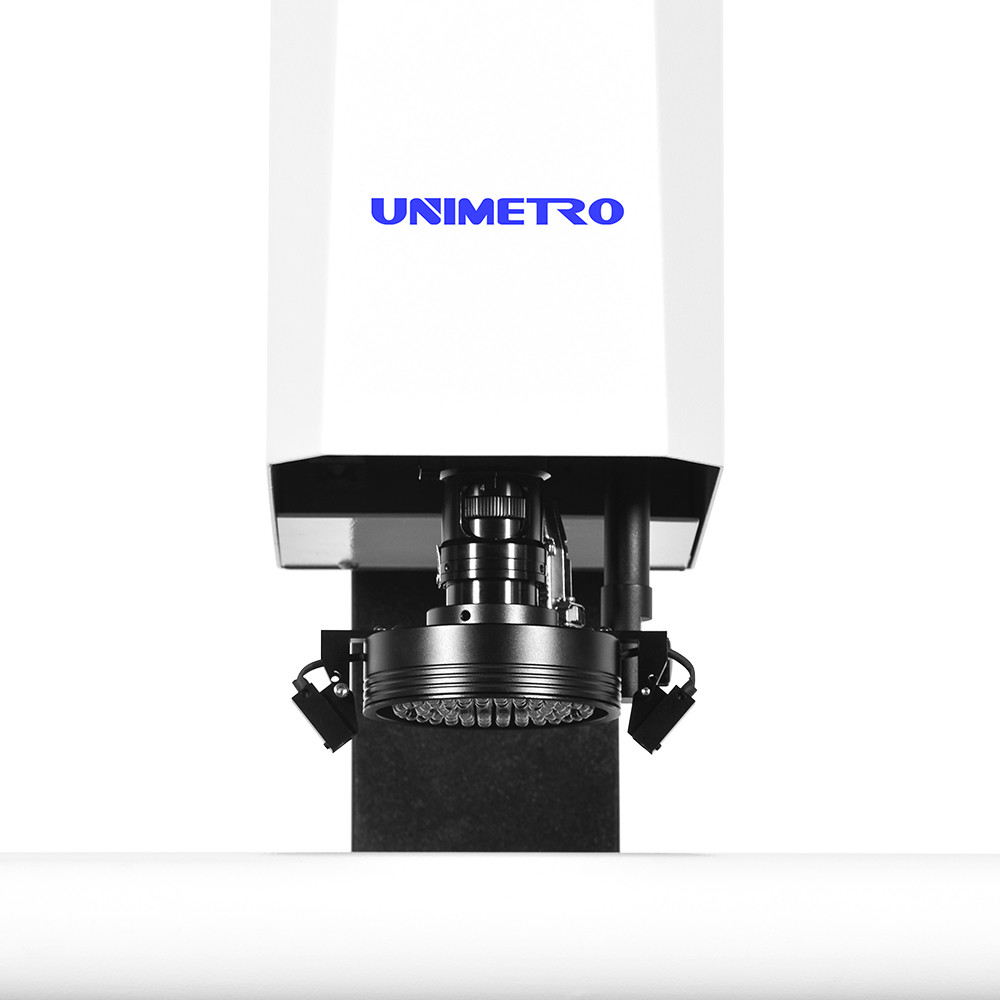

Leistungsstarke Autofokus-Funktion
Kompatibel mit dem Renishaw-Tastsystem

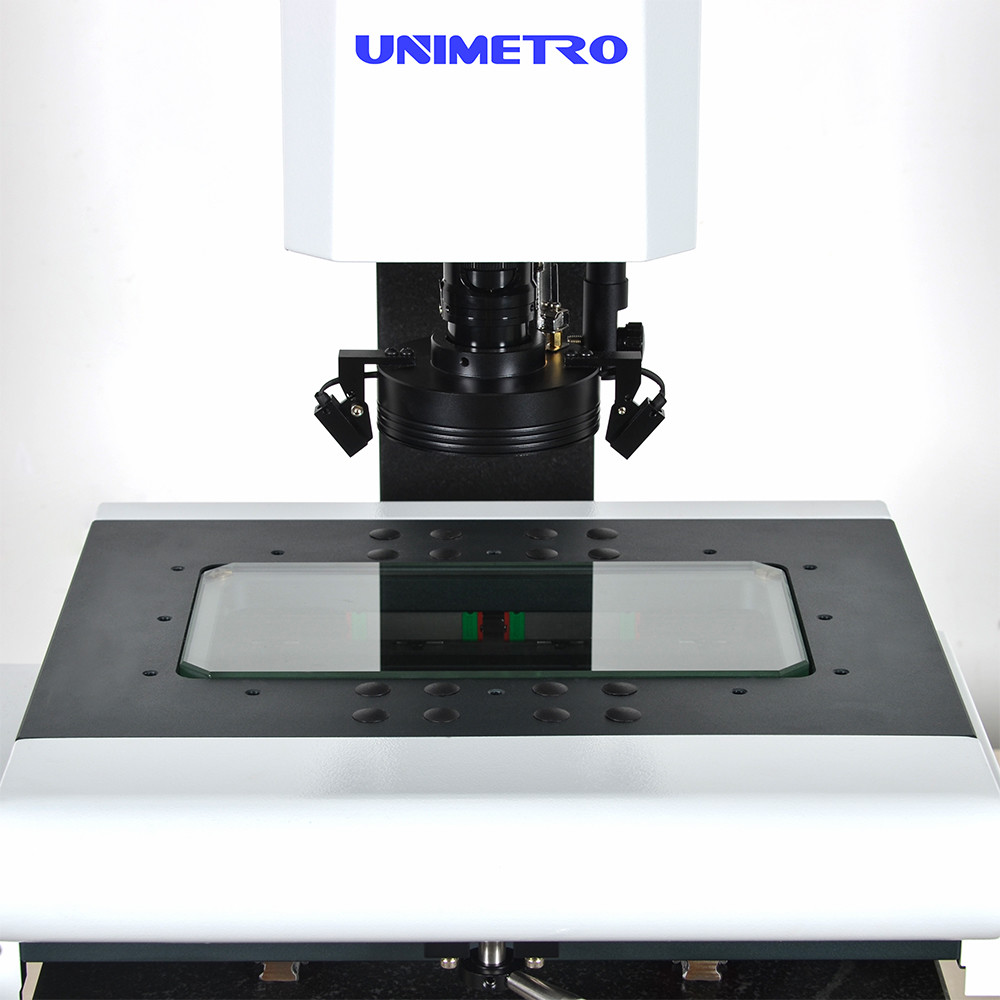

Aluminium-Arbeitstisch mit harter Eloxierung
3 Ringe 8-teilige LED-Ringlicht-Softwaresteuerung
LED-Konturleuchte mit parallelem Lichtweg
1,2-Megapixel-HD-Digitalkamera
Integrierte Kernsteuerbox
Motorisierte Steuerung der Z-Achse
HIWIN-Linearführung
Manueller Impulsgenerator zur Z-Achsensteuerung
Laserindikatoren zur Hilfspositionierung
0,7-4,5-fach manuelles Zoomobjektiv mit Rückkopplungssensor
Erweiterte Funktionen
Einfache Kalibrierung
Berührung aus mehreren Winkeln
Schnelle Einstellung des Koordinatensystems
Kompatibel mit dem gesamten Renishaw-Tastersortiment
Unterstütztes CAD-Modul (optional)
3D-Zeichnungsausgabe
Sternsondenkompatibel
3D-Dimensionsmessung
Bild- und Tastsystem kombinieren Messung
Sondengestell unterstützt (optional)
Technische Parameter
| Modell |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Abmessung (mm) (L×B×H) |
500×540×930 |
600×740×980 |
700×840×980 |
800×940×980 |
| Messbereich (mm) (X×Y×Z) |
200×100×150 |
300×200×200 |
400×300×200 |
500×400×200 |
| Messgenauigkeit (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Wiederholgenauigkeit (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140 |
190 |
240 |
290 |
Bild- und Messspezifikationen
- CCD: 200 mm (anpassbar an Kundenanforderungen)
- Objektiv: Manuelles Zoomobjektiv 0,7-4,5X / Auto-Zoomobjektiv 1-10X
- Vergrößerung: 18-195X (nur Referenz – variiert je nach Kamera- und Objektivkombination)
- Sichtfeld: 8,1 ~ 1,3 mm
- Arbeitsabstand: 108 mm
- Auflösung der linearen Skala: 0,5 μm (0,1 μm optional)
- Antriebssystem: manuelle Steuerung der X- und Y-Achse, CNC-Steuerung mit geschlossenem Regelkreis der Z-Achse und AUTOFOKUS-Funktion
- Beleuchtung: Programmierbares 4-teiliges LED-Ringflächenlicht, paralleles LED-Konturlicht, 8-teiliges LED-Ringlicht, koaxial (optional)
Softwarefunktionen
Leistungsstarke Softwarefunktionen ermöglichen schnelle und präzise Messungen mit einer vollständig englischsprachigen Benutzeroberfläche und Unterstützung für die Entwicklung zusätzlicher Sprachen.
Eingabe und Messung von CAD-Dateien
Teileanordnung und Makromessung
Autofokus und Höhenmessung
Navigationsfunktion zum schnellen Auffinden
Leistungsstarke geometrische Messfunktion
Mehrere Datenberichte und grafische Ausgabe
Flexible Benutzerprogrammierung
Erstellung von Referenzelementen
Erweiterte Kantenerkennung
Unterstützung mehrerer externer Zubehörteile
Automatische Berechnung der geometrischen Toleranz
Schnelle Messung komplexer Produktionen
Unternehmensinformationen
UNIMETRO ist auf Präzisionsmesstechnik spezialisiert und verfügt über umfassende Erfahrung mit Bildmessmaschinen und Koordinatenmesssystemen.
Unsere Kunden und Agenten
Häufig gestellte Fragen
Sind Sie eine Fabrik oder ein Handelsunternehmen?
Wir sind eine Fabrik und antworten innerhalb von 24 Stunden.
Was produziert Ihr Unternehmen hauptsächlich?
Wir stellen hauptsächlich Bildverarbeitungsmessgeräte, Koordinatenmessgeräte, CMM- und VMM-Vorrichtungen sowie zugehörige Ausrüstung her.
Wie wählt man die passende Spezifikation aus?
Unser professionelles Team berät Sie zu geeigneten Spezifikationen basierend auf Ihrer Produktvielfalt und Ihren Messanforderungen.
Akzeptieren Sie maßgeschneiderten Service?
Ja, wir bieten sowohl Standardmaschinen als auch maßgeschneiderte Lösungen an, die auf spezifische Kundenbedürfnisse zugeschnitten sind.
Wie lange ist Ihre Garantiezeit?
Für unsere Produkte gilt eine Garantie von 1 Jahr. Wir haben erhebliche Verbesserungen an zerbrechlichen Teilen vorgenommen, um die Produktqualität und -zuverlässigkeit sicherzustellen.
