Detailinformationen

Dimension:	8106101055	Messbereich:	300200200 mm
Genauigkeit:	3+l/200um	Wiederholbarkeit:	3um
Gewicht:	330kg	Kamera:	CCD -Kamera der industriellen Klasse
Linse:	0,7-4,5x	Arbeitsabstand:	108mm
Linearscale -Auflösung:	0,0005 mm	Garantie:	24 Monate
Hervorheben:	Cnc-Visions-Maß-Maschine , Visions-Maß-Maschine der Wiederholbarkeits-3um , Maß-Maschine der Visions-3um

Produkt-Beschreibung

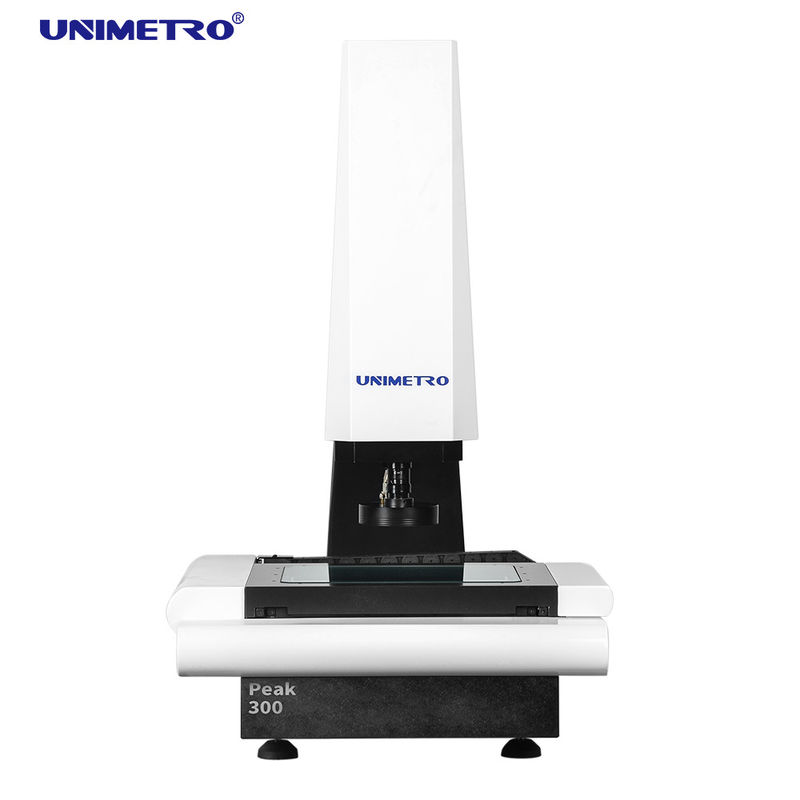

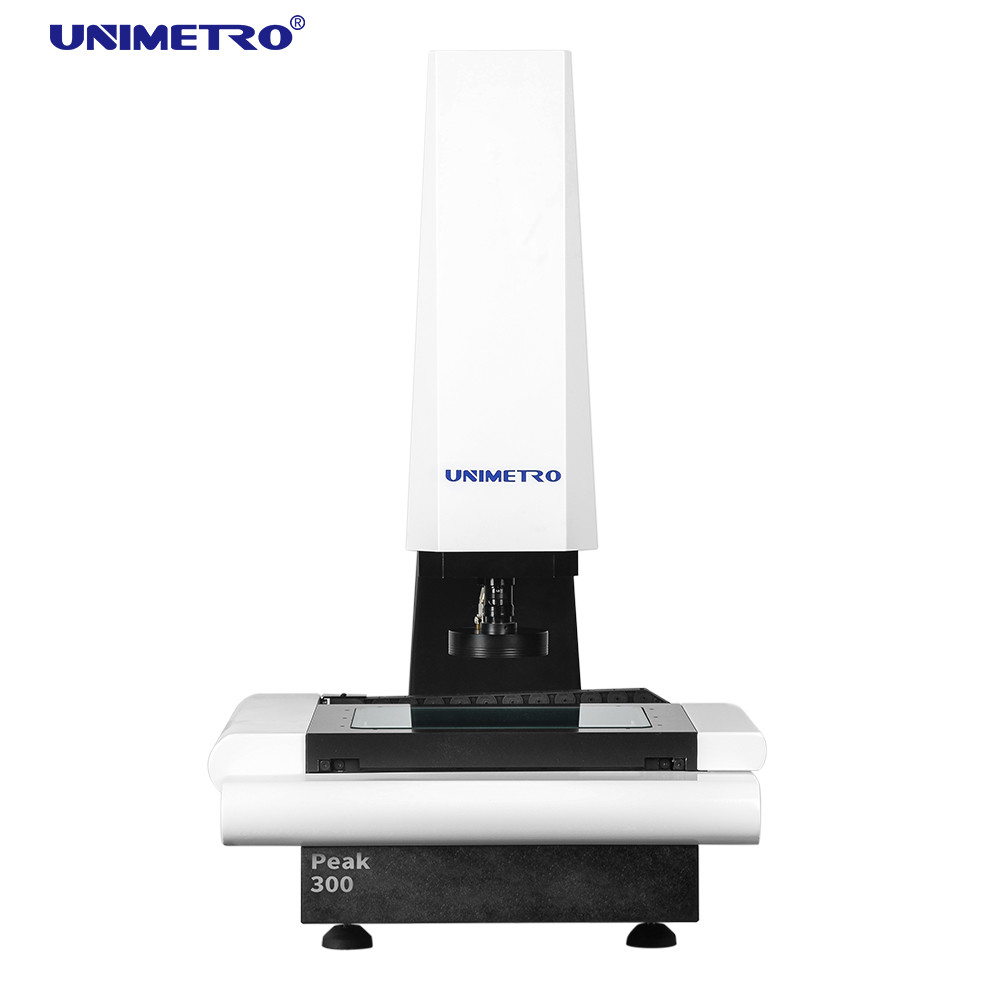

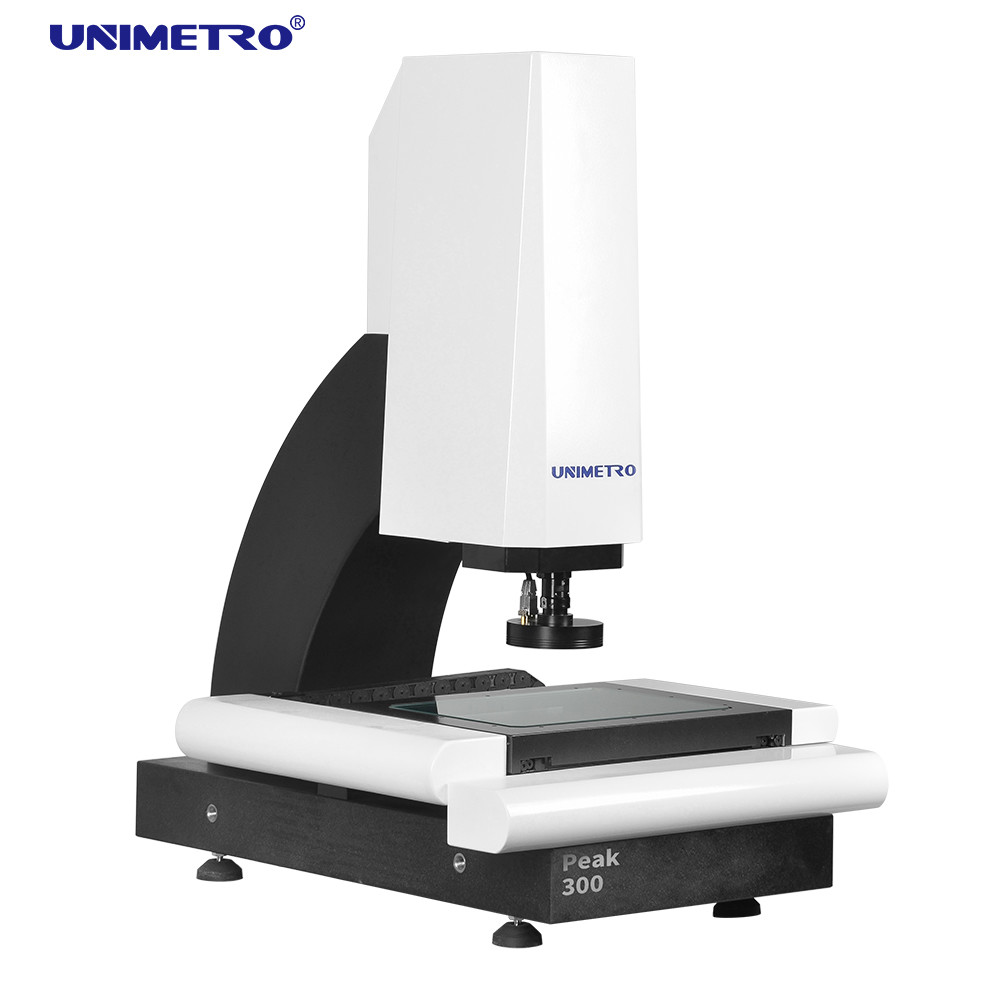

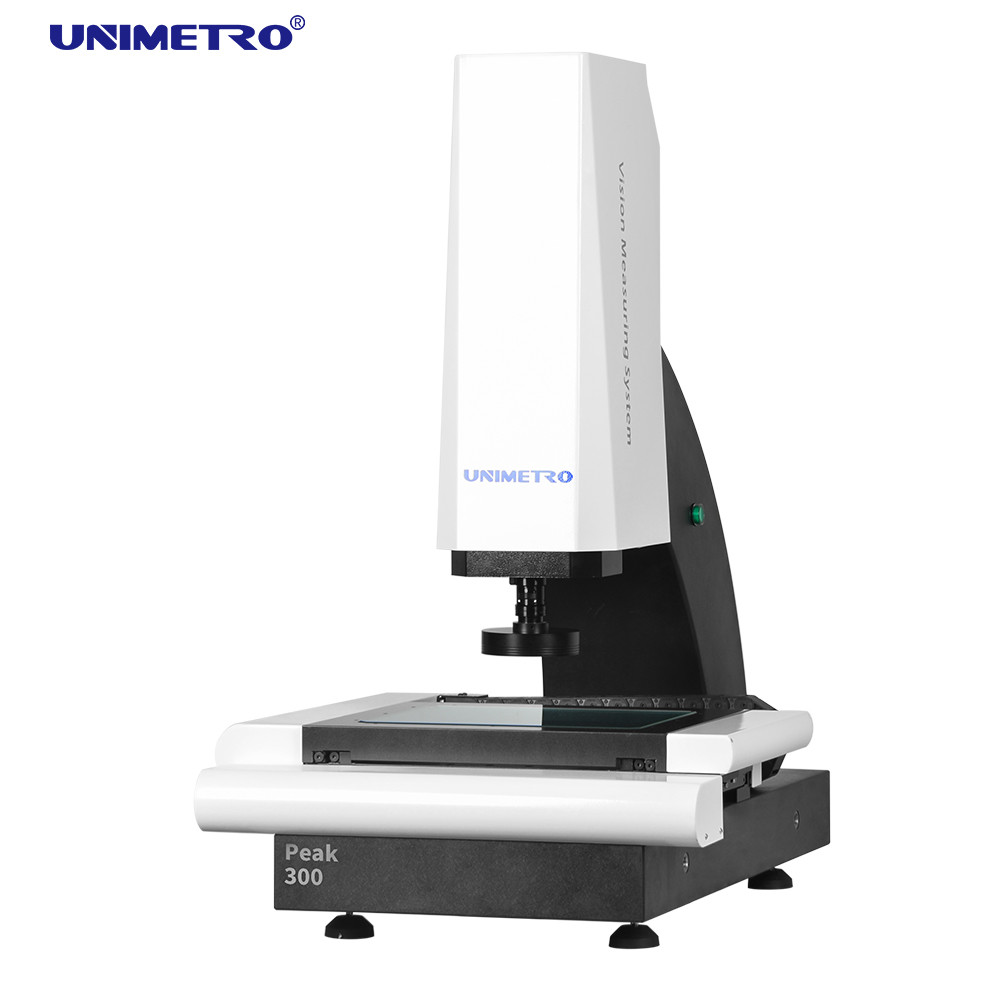

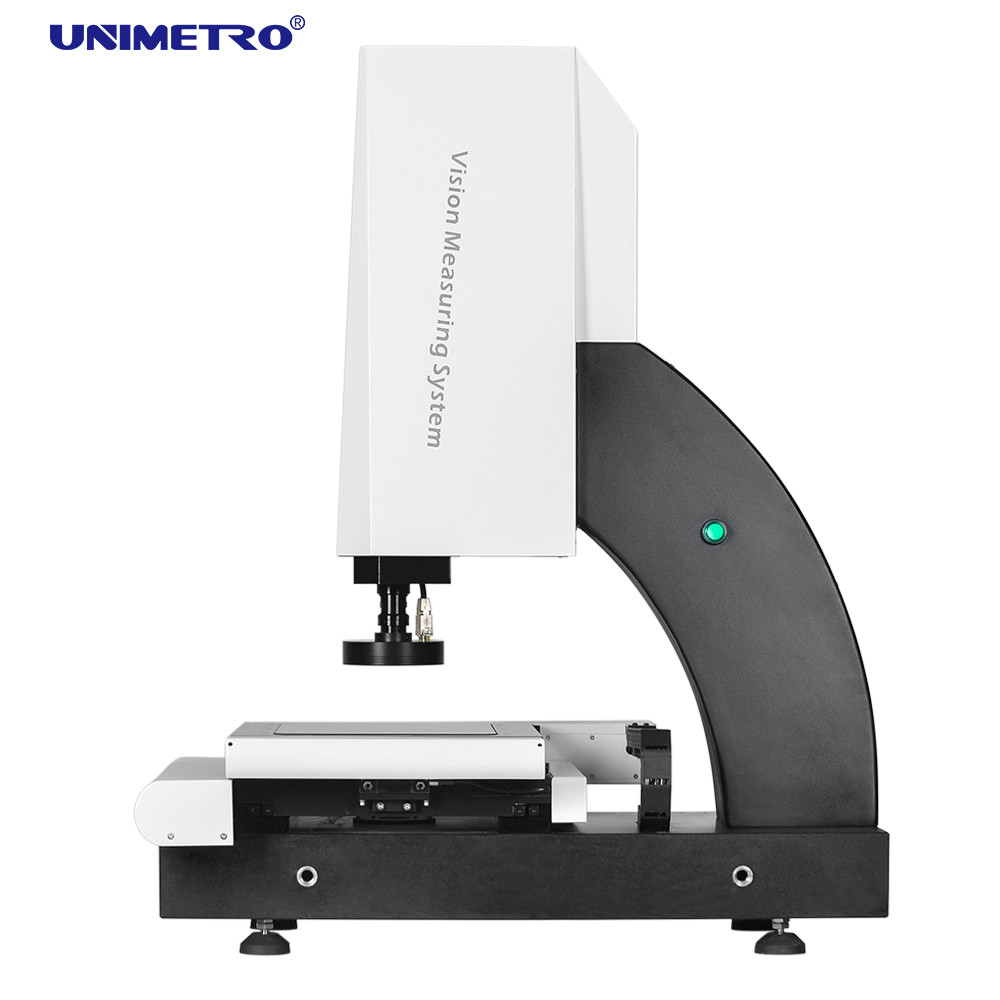

Kostengünstige CNC-VMM-Vision-Messmaschine für optische Messungen

Die optische Messmaschine ist ein Instrument zur genauen Messung physikalischer Abmessungen mit einer Genauigkeit im Mikrometerbereich. Vision-Messmaschine ist ein optisches Messgerät, das mit der Kamera das Bild des Werkstücks erfasst, die Bildpixel analysiert und mit der Messsoftware die 2D-Abmessung berechnet.

Die CNC-Vision-Messmaschine ist ein leistungsstarkes Dimensionsmessgerät, das für den Qualitätskontrollprozess in der Massenproduktion entwickelt wurde. Es ist mit einer leistungsstarken Software konfiguriert, die den Messprozess programmierbar macht. Benutzer können so große Produktmengen durch einen vollautomatischen Prozess messen. Die PEAK-Serie ist ein wirtschaftliches Modell der vollautomatischen CNC-Bildverarbeitung, das von UNIMETRO entwickelt wurde.

Das einfache und integrierte Design ermöglicht es uns, die Maschine mit geringeren Kosten zu bauen und gleichzeitig die hohe Messgenauigkeit und beste Leistung beizubehalten. Benutzer können den Vorteil einer hohen Effizienz und Arbeitskosteneinsparung durch eine vollwertige CNC-Vision-Messmaschine zu einem sehr niedrigen Preis genießen.

Hardwarekonfiguration

◉ 3-Achsen-Linearmaßstäbe mit 0,5 µm Auflösung
◉ Hochleistungs-Autofokusfunktion
◉ Arbeitsbühne aus Aluminium und harteloxiert

◉ Kompatibel mit dem Renishaw-Tastsystem (optional)

◉ 3 Ringe, 8 Abschnitte, LED-Ringlicht, softwaregesteuert und programmierbar

◉ Softwaregesteuertes und programmierbares LED-Konturlicht mit parallelem Lichtweg

◉ Konfokaler Faser-Wegsensor (optional)

◉ HIWIN-Linearführung

◉ Motorisierte Steuerung der Z-Achse

◉ Integrierte Kernsteuerbox

◉ CCD-Kamera in Industriequalität

◉ Manueller Impulsgenerator zur Bewegungssteuerung der Z-Achse

◉ Mit Laseranzeigen zur zusätzlichen Positionierung und Fokussierung (optional)

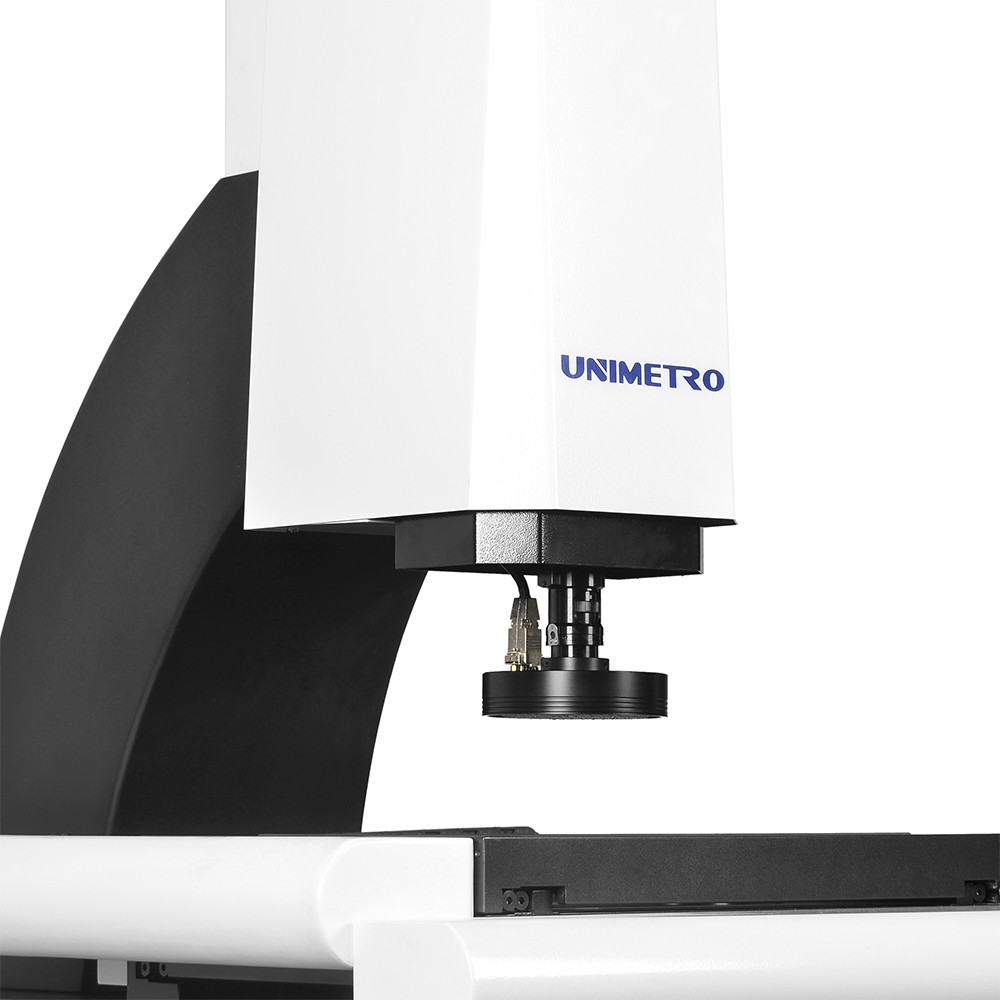

◉ 0,7–4,5-fach manuelles Zoomobjektiv mit Vergrößerungssignal-Rückkopplungssensor

Funktionen

1) Das VMM der PEAK-Serie ist mit der gesamten Reihe von Omron-Fasermesssensoren kompatibel, die Folgendes bieten: Mehr Möglichkeiten für präzise Messanforderungen.

2) Stabile Messungen geneigter oder gekrümmter Oberflächen
3) Stabile Messungen verschiedener Materialtypen
4) Stabile Messungen von glatten oder rauen Oberflächen

5) Das VMM der PEAK-Serie ist als optionale Konfiguration mit dem Renishaw-Tastsystem kompatibel. Benutzer können problemlos 2D- und 3D-Messfunktionen in einer Maschine realisieren.
6) Die Software kann den Versatz zwischen optischer Linse und Messtaster berechnen und stellt sicher, dass alle Messergebnisse innerhalb eines Koordinatensystems liegen. Die Messergebnisse können als 3D-Zeichnung für Reverse Engineering ausgegeben werden.

Softwarefunktionen der Vision-Messmaschine

Die UNIMETRO INSPECT3D-Software verfügt über eine benutzerfreundliche Benutzeroberfläche, ist leicht zu erlernen und verfügt über leistungsstarke Funktionen, die dem Benutzer schnelle und präzise Messungen ermöglichen.

Die Software bietet eine vollständig englischsprachige Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.

◉ CAD-Datei eingeben und messen

◉ Teileanordnung und Makromessung

◉ Autofokus und Höhenmessung

◉ Die Navigationsfunktion hilft beim schnellen Auffinden

◉ Leistungsstarke geometrische Messfunktion

◉ Mehrere Datenberichte und grafische Datenausgabefunktion

◉ Flexibles Benutzerprogramm

◉ Referenzelemente erstellen

◉ Leistungsstarke Kantenerkennungsfunktion

◉ Unterstützung mehrerer externer Zubehörteile

◉ Automatische Berechnung der geometrischen Toleranz der Elemente

◉ Komplizierte Produktion schnell und bequem messen

Parameter

Modell	SPITZE 300	SPITZE 400
Abmessung (mm) (LBH)	8506501060	10008001080
Messbereich (mm) (XYZ)	300200200	400300200
Genauigkeit (μm)	3+L/200	3+L/200
Wiederholgenauigkeit (μm)	3	3
Gewicht (kg)	120	150
Kamera	Analoge CCD-Kamera in Industriequalität und SV2000E-Grafikkarte
Linse	Manuelles verzahntes Zoomobjektiv 0,7-4,5X / 0,7-4,5X manuelles Zoomobjektiv mit Signalrückführung (optional) / Auto-Zoomobjektiv (optional)
Vergrößerung	18-188X (Eine andere Kombination von Kamera und Objektiv führt zu einem unterschiedlichen Vergrößerungsbereich
Sichtfeld	8,1–1,3 mm (unterschiedliche Kombination von Kamera und Objektiv führt zu unterschiedlichem Sichtfeldbereich)
Arbeitsabstand	108mm
Auflösung der linearen Skalen	0,0005 mm
Illμmination	Programmierbare 3 Ringe, 8 Abschnitte Oberflächenringlicht, programmierbares paralleles Konturlicht

Unternehmensinformationen

Unser Kunde und Agent

FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: Worin besteht Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw.
F3: Wie wählt man die passende Spezifikation aus?
A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.
F4: Akzeptieren Sie maßgeschneiderten Service?
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen.
F5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	UNIMETRO
Zertifizierung:	CE ISO
Modellnummer:	SPITZE

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holzetui
Lieferzeit:	10~20days
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	30 pro Monat
