Detailinformationen

Genauigkeit:	+-5um/m	Hohe Linearität:	+-2,5 um/m
Kleine Größe:	Dicke * Breite (0,2 mm * 8 mm)	Niedriger Ausdehnungskoeffizient:	10,5 um/m/℃
Express-Installation:	Stellen Sie Werkzeuge für Stablineale und Balkenlineale mit Rückseitenkleber bereit	Ausgezeichnetes Material.:	Korrosionsbeständigkeit, hohe Härte
Lange Größe:	Kann eine 50-m-Superlängenanpassung ermöglichen
Hervorheben:	lineare digitale Skala , optischer linearer Kodierer

Produkt-Beschreibung

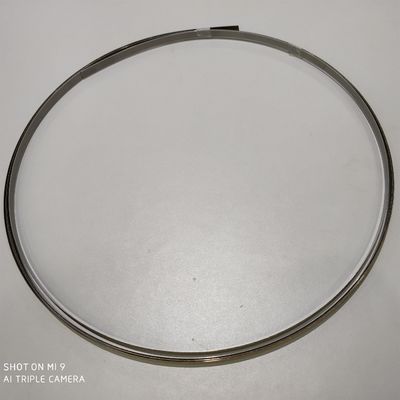

Inkrementelle optische lineare Skala mit einer Auflösung von 20 μm

Stahlgitterliner des offenen Typs für Messgeräte

Produktübersicht

Die RUS-Gitterlinie ist eine inkrementelle 20 μm-Gitterlinie, die zur Rückkopplung für eine lineare Messung mit hoher Präzision bestimmt ist.Es nutzt die fortschrittliche Interferenzgitter-Linienmarkierungstechnologie von UNIMETRO, mit einem Gitterfehler unter 40 nm. Aus hochfester, korrosionsbeständiger, spezieller Edelstahl für eine langfristige stabile Leistung.

Systemmerkmale

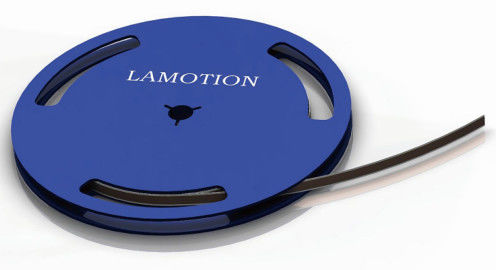

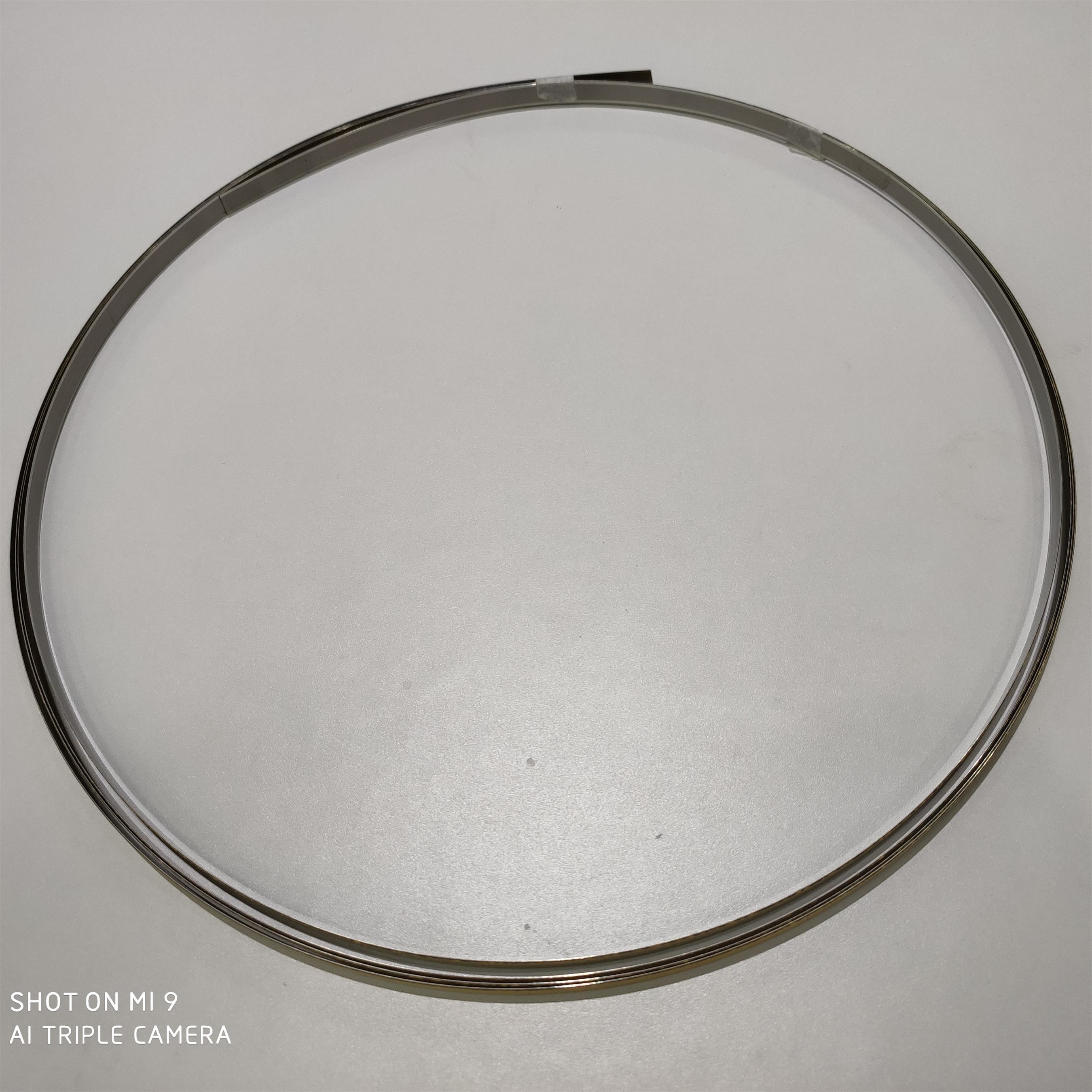

RUS Hochpräzisions-Regel aus Edelstahl

Hohe Präzision: ± 5 μm/m
Niedriger Expansionskoeffizient: 10,5 μm/m/°C
Hohe Linearität: ±2,5 μm/m
Schnelle Installation: Einschließlich Bandwerkzeug, Rückklebstoff zur schnellen Montage
Kompakte Größe: 0,2 mm dick × 8 mm breit
Premiummaterialien: Korrosionsbeständig, hohe Härte
Ultra-Lange Größe: bis zu 50 m Bestelllänge verfügbar

Leistung des RU2-Lesers

Parameter	Spezifikation
Entschließung	Digitale: 1 μm, 0,5 μm, 0,2 μm, 0,1 μm, 20 nm, 50 nm Simulation: 20 μm
Mindestuhrfrequenz des Zählers	1M, 2,5M, 5M, 10M
Höchstgeschwindigkeit	12m/s (abhängig von Auflösung und Frequenz)
Fehler bei der elektronischen Unterteilung	40 nm
Automatische Steigerungskontrolle	- Ja, das ist es.

Technische Spezifikation

Spezifikation	Wert
Koeffizient der thermischen Ausdehnung	10.5 μm/m/°C
Typ der Gitterlinie	Inkrementeller Typ
Gewicht	12.6 g/m
Schwingung	20 μm
Material	Hochfestes Edelstahl
Präzision	± 5 μm/m
Linearität	±2,5 μm/m (Zwei-Punkte-Korrektur verfügbar)
Größe	H 0,2 mm × 8 mm W

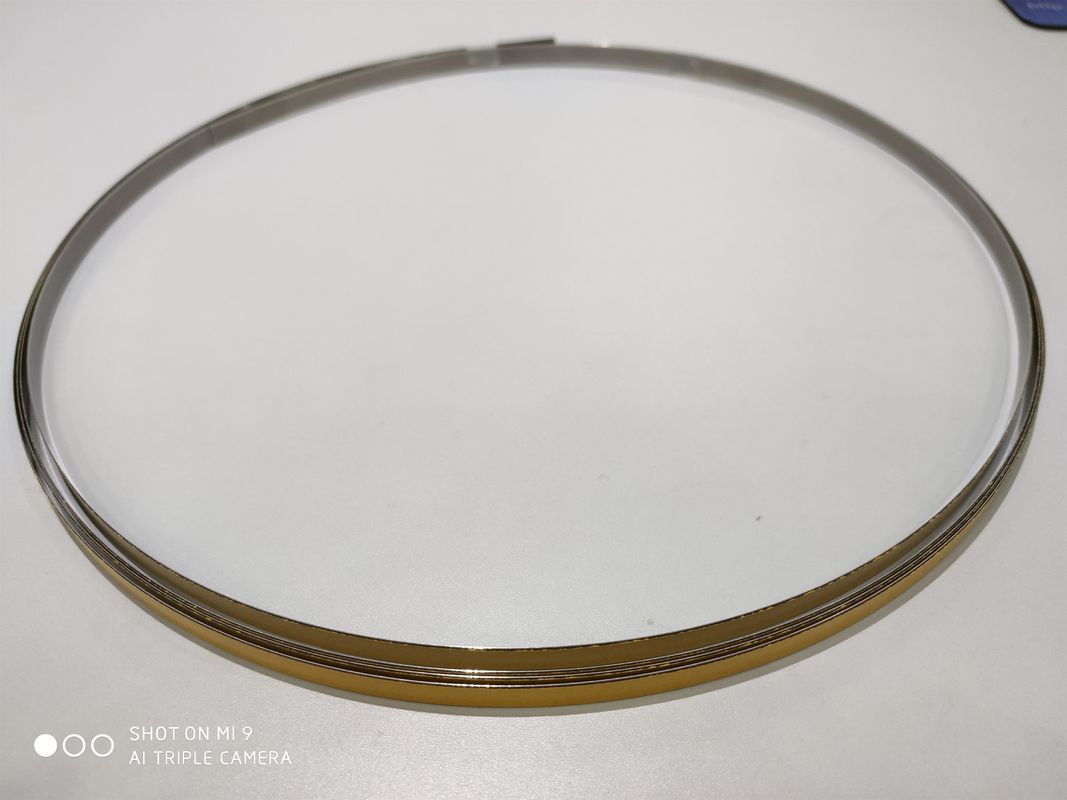

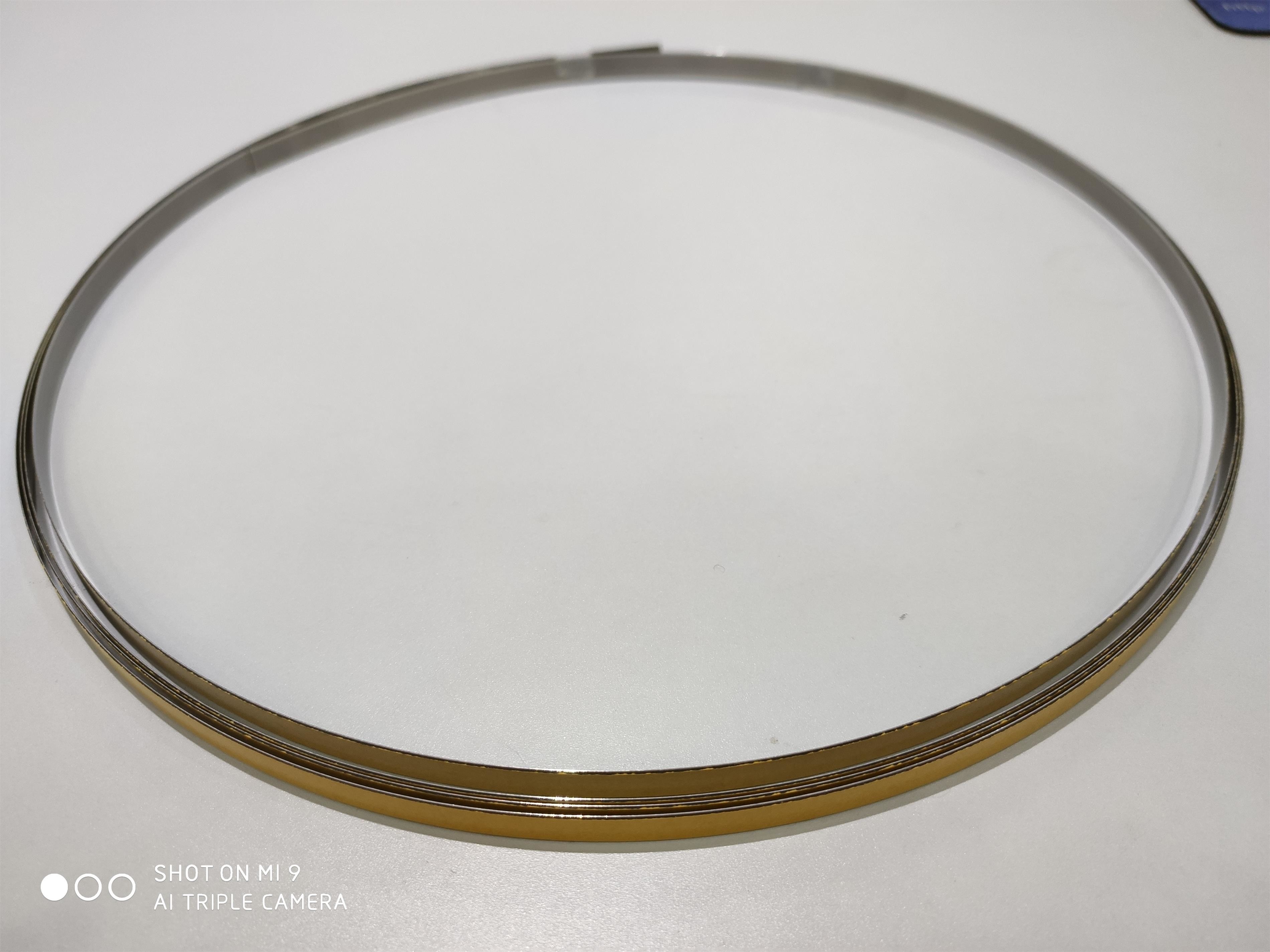

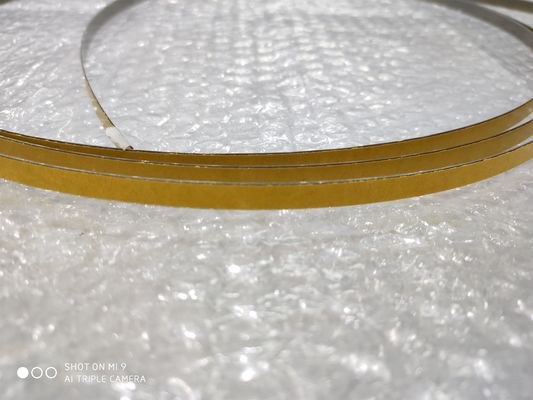

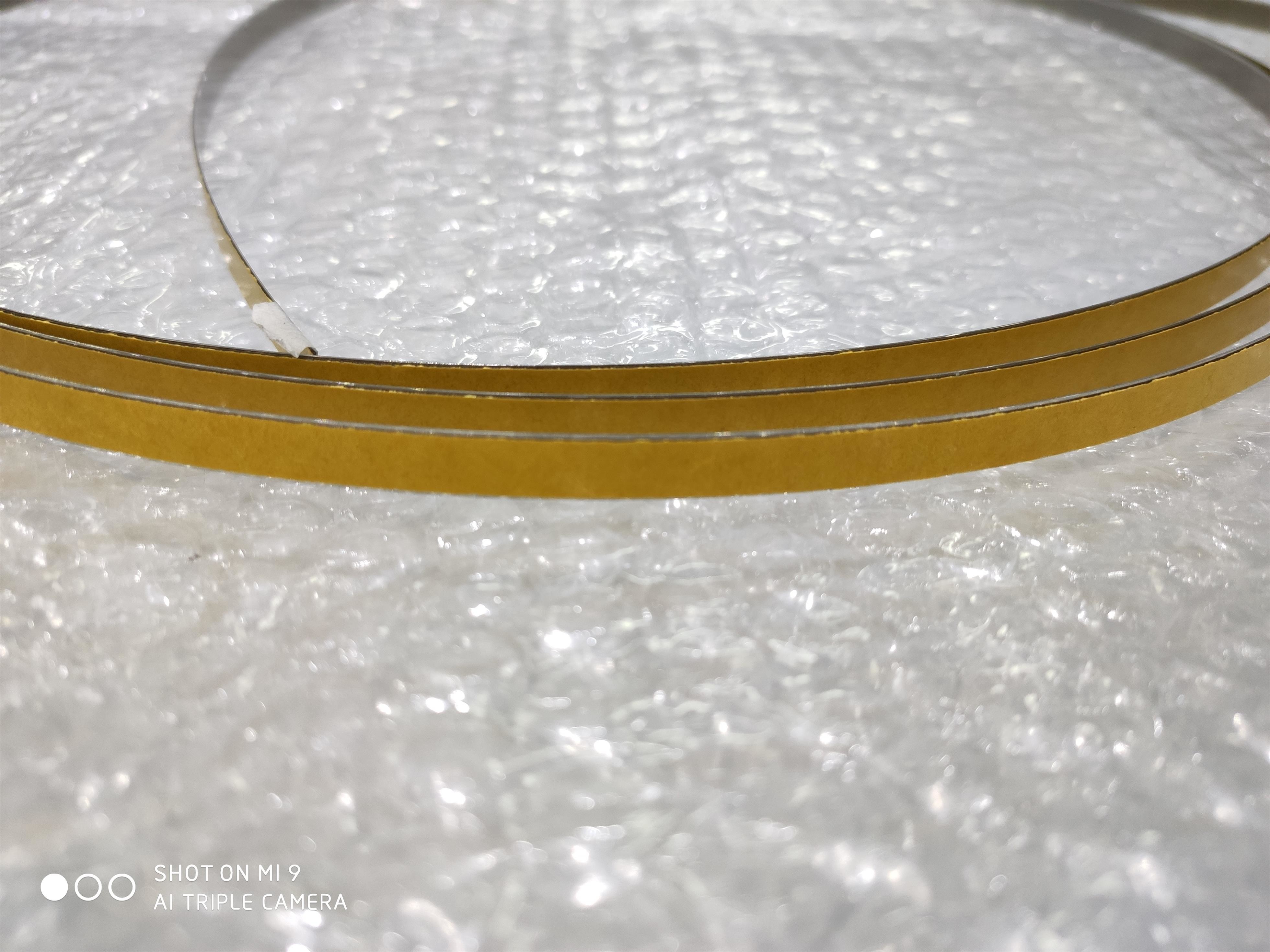

Größe des Klebstoffs	H 0,1 mm × 6 mm breit
Lieferlänge	100 mm bis 50 m
Betriebstemperatur	0°C bis 70°C
Arbeitsfeuchtigkeit	RH < 95% (nicht kondensiert)
Lagertemperatur	-20°C bis 70°C
Lagereinheit	RH < 95% (nicht kondensiert)

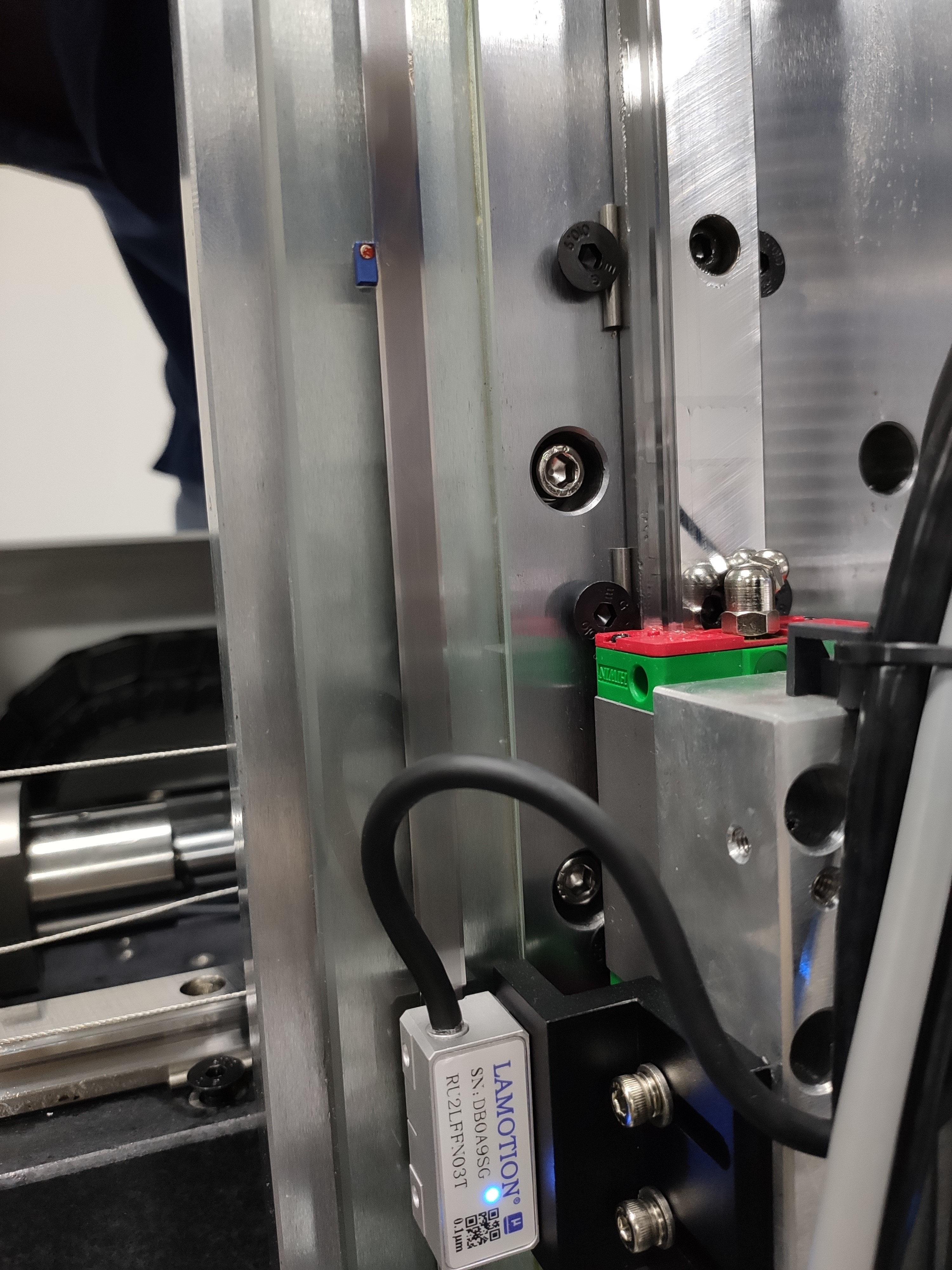

Anwendungsbeispiele

Häufig gestellte Fragen

F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.

F2: Was produziert Ihr Unternehmen hauptsächlich?
A2: Wir sind spezialisiert auf Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Fixtures und verwandte Geräte.

F3: Wie wählt man die geeignete Spezifikation?
A3: Unser professionelles Team empfiehlt Ihnen geeignete Messgeräte, die auf Ihrer Produktvielfalt und Ihren Messanforderungen basieren.

Q4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen.

F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produkte sind mit einer 1-Jahres-Garantie ausgestattet.

Größe und Tag:

Herkunftsort:	China
Markenname:	UNIMETRO
Modellnummer:	SD2

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Box
