products

Selbststeuerhalb- Selbstsichtmaß-Maschinen-/Videodes messverfahren-Z Achse des fokus-MPG motorisiert

Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO
Zertifizierung: CE
Modellnummer: Extra
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holz-Fall
Lieferzeit: 7 Werktagen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30 Einheiten pro Monat
Detailinformationen
Arbeitsstadiumsmaterial: Aluminium Bewegungs-Steuerung: Z-Achse motorisiert mit Steuerung der Software/keyboard/MPG
Messende Entschließung: 0.1um Messende Genauigkeit: 2.5+L/200
Kamera: Pixel HD-Kamera 1.2M Arbeitsabstand: 108mm
Markieren:

Visionsmessmaschine

,

Visionsmaßsystem


Produkt-Beschreibung



BESONDERS Halb-Selbstmanuelle Visions-Maß-Maschine





Produkt-Beschreibung



Die EXTRA-Reihenc$halb-selbstvisions-Maßmaschine stellt messende Funktion der Extrakosten und Benutzererfahrung zu den Kunden über messenden Produkten der normalen Vision zur Verfügung. Wir verwenden leichten Entwurf auf dem Maschinenrahmen, machen die Struktur dünner, aber halten die hohe Starrheit und Stabilität, erlaubt den Benutzern, den maximalen Messbereich im kleinsten Raum zu erhalten.



Die EXTRA-Reihe verwendet hohe Genauigkeit, die lineare Diaweise, die zu der Planschlittenweise total unterschiedlich ist, die für anderes manuelles VMM verwendet wird, das viel stabilere und genauere Übertragen des Arbeitsstadiums sicherstellt und auch hebt das potenzielle Risiko der reisenden Strecke der Verkürzung auf, die durch die Planschlittenweise kostete. Arbeitend mit der Berufs-messenden Software 3D UNIMETRO, liefert der EXTRA-Wille der Reihe VMM starke messende Funktion 3D, die ein leistungsstarkes zusammengesetztes Messgerät 2D/3D mit extrem angemessenem Preis wird.

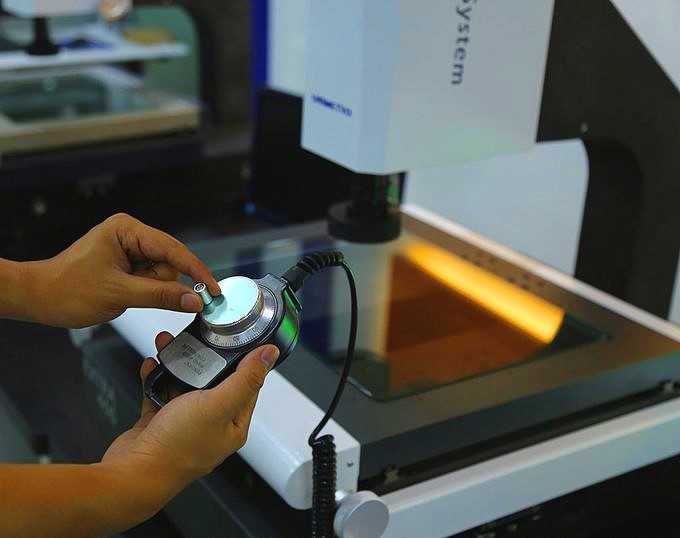

Selbststeuerhalb- Selbstsichtmaß-Maschinen-/Videodes messverfahren-Z Achse des fokus-MPG motorisiert 0



Detail-Bilder

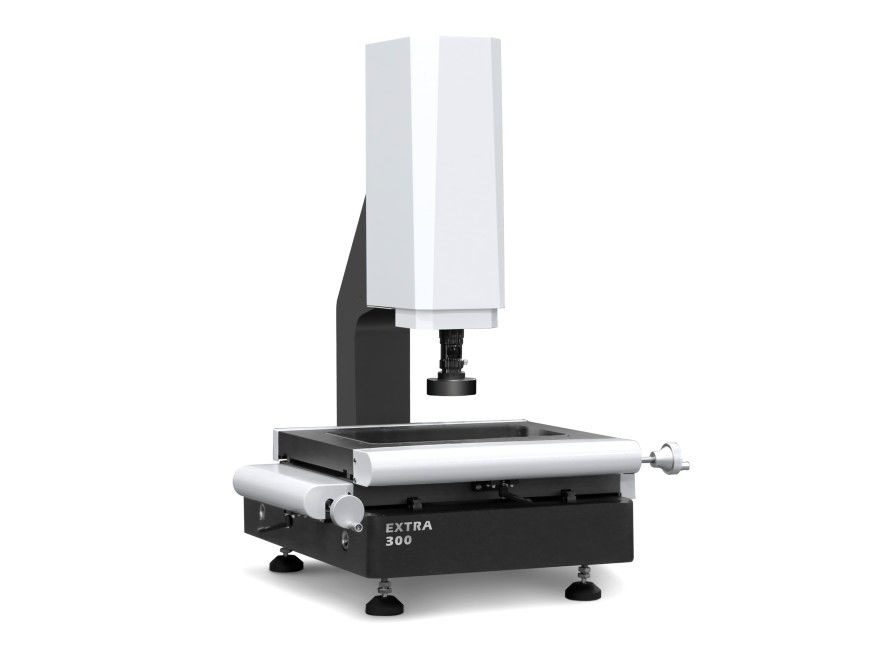

Selbststeuerhalb- Selbstsichtmaß-Maschinen-/Videodes messverfahren-Z Achse des fokus-MPG motorisiert 1

                                    X-Achsenc$y-achse



Selbststeuerhalb- Selbstsichtmaß-Maschinen-/Videodes messverfahren-Z Achse des fokus-MPG motorisiert 2

                           X, y-beweglicher Abstand der Achse und die Draufsicht



Selbststeuerhalb- Selbstsichtmaß-Maschinen-/Videodes messverfahren-Z Achse des fokus-MPG motorisiert 3

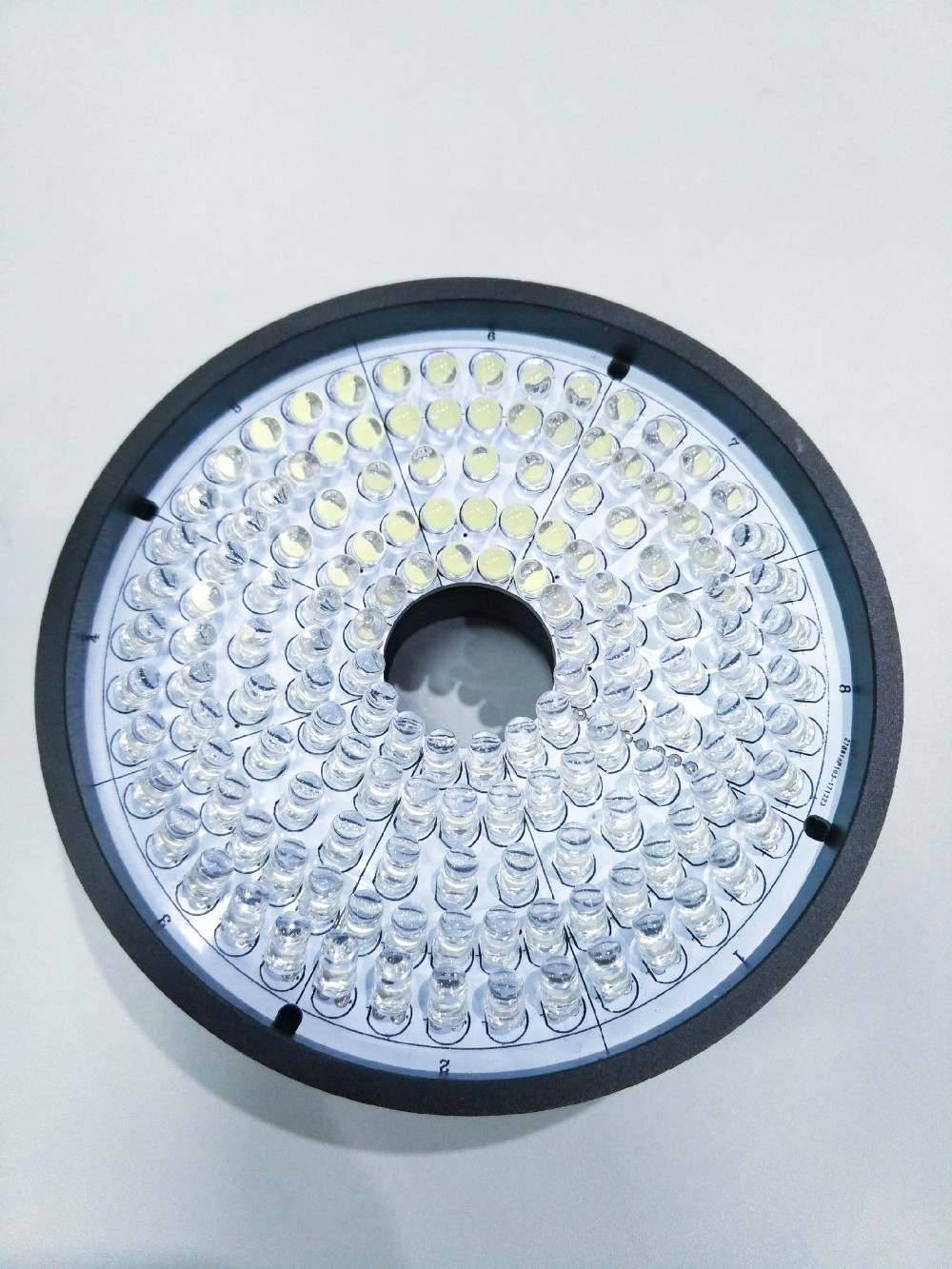

HD-Kamera und Linse der hohen Auflösung

Mit dem compbination der Kamera und der hohen Auflösung 1.2M Pixels HD







Breitere Anwendung



Dank die leichte Struktur entwerfen, die EXTRA-Reihenvisions-Maßmaschine anbietet viel breiteren Einsatzbereich. Die EXTRA-Reihe ist, in den Labors, QC-Räume, sogar R&D-Mitte verwendet zu werden, die wirklich Grenzraum als genaues TischplattenMessgerät hat. Mittlerweile macht die hervorragende messende Genauigkeit der EXTRA-Reihe es anwendbarer zur strengen messenden Anforderung. Es ist ein leistungsstarkes Messgerät für Metalle, Elektronik, Produkte 3C, PWB oder Kunststoffindustrien etc.



Selbststeuerhalb- Selbstsichtmaß-Maschinen-/Videodes messverfahren-Z Achse des fokus-MPG motorisiert 4







Spezifikation



Einzelteile
EXTRA200
EXTRA300
EXTRA400
EXTRA500
Maß (Millimeter) (L * W * H)
500*540*930
600*740*980
700*840*980
800*940*980
Messbereich (Millimeter) (X * Y * Z)
200*100*150
300*200*200
400*300*200
500*400*200
Messende Genauigkeit (µ m)
2.5+L/100
2.5+L/100
2.5+L/100
3+L/100
Wiederholbarkeit (µ m)
2,5
2,5
2,5
3
Gewicht (Kilogramm)
140kg
190kg
240kg
290kg

Bild und Messen



CCD
Industrielle Gradfarbecd-kamera
Linse
Handbuch eingebeultes Zoomobjektiv 1-10X des Zoomobjektivs 0.7-4.5X/Auto
Lineare Wiedergabe
18-195X (als nur Referenz. Mit unterschiedlicher Kamera und Linse ist die lineare Wiedergabe unterschiedlich. )
Blickfeld
8.1~1.3mm
Arbeitsabstand
108mm
Lineare Skalaentschließung
0,5 µ m (0.1µ m für Wahl)
Ansteuersystem
X, y-die Achse manuelles conrol, z-Achse geschlossene CNC-Steuerung und AUTU FOKUSSIEREN das verfügbare funtion
Beleuchtung
Programmierbares Ring-Oberflächenlicht 4 Abschnitte LED, paralleles LED-Konturnlicht, Ringlicht 8 Abschnitte LED, koaxial, für Wahl

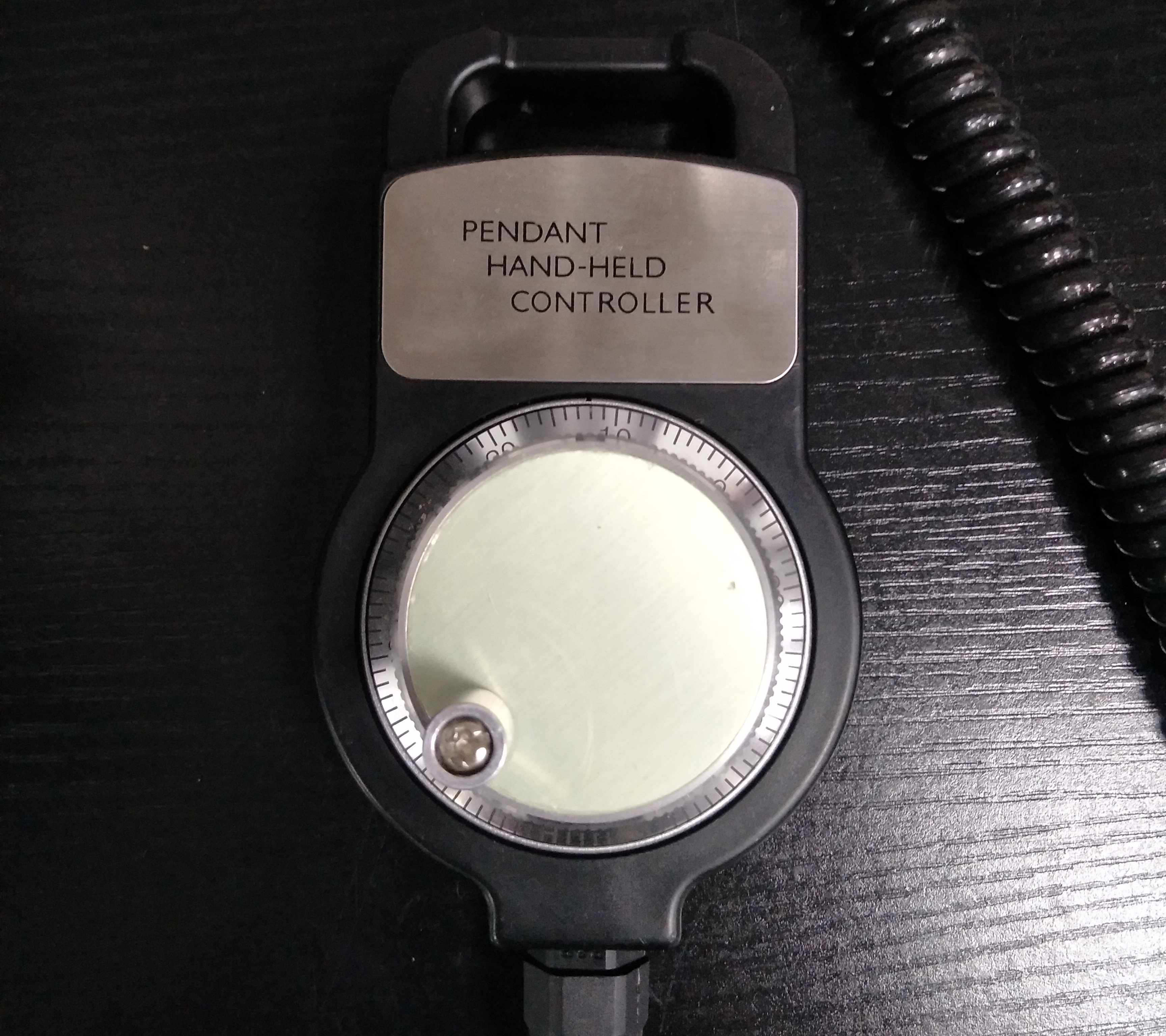

MPG-Steuerung



Zur genaueren Bewegungssteuerung während des Fokussierungsprozesses, stellen wir die manuelle Impulsgeneratortechnik MPG in der EXTRA-Reihe vor. MPG wird normalerweise auf Werkzeugmaschinen verwendet, das um Grad movemet Steuerung anbietet. Die MPG-Steuerung gibt den Benutzern die beste Erfahrung während des messenden und Fokussierungsprozesses.

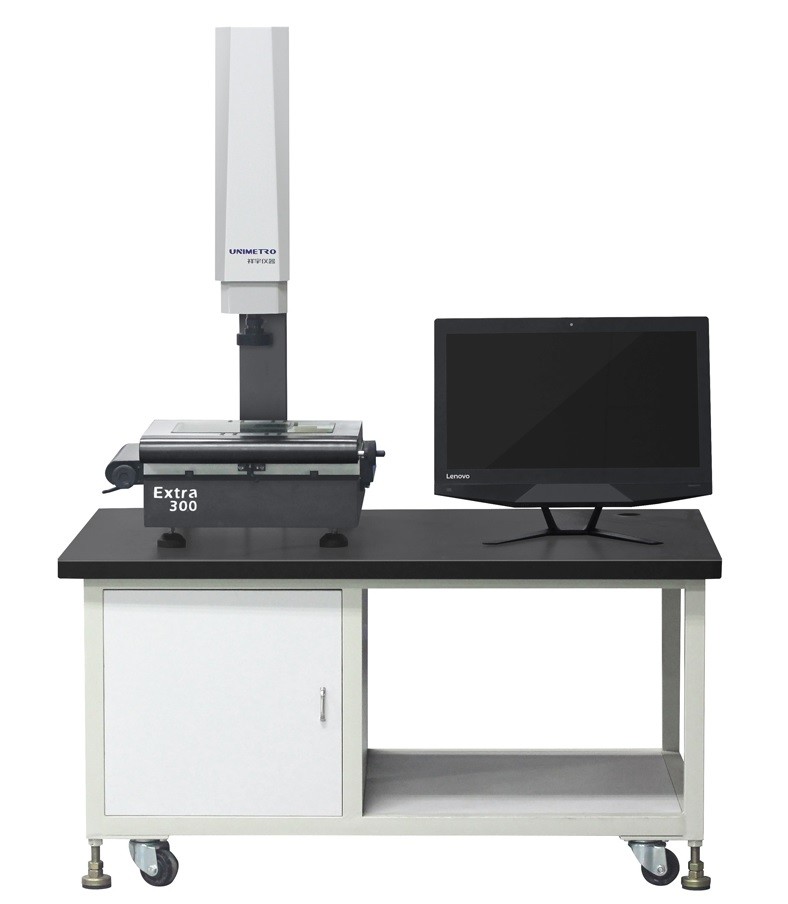

Selbststeuerhalb- Selbstsichtmaß-Maschinen-/Videodes messverfahren-Z Achse des fokus-MPG motorisiert 5









Über uns



UNIMETRO hilft Ihnen, Ihr eigenes Geschäft aufzubauen!

UNIMETRO ist der Berufshersteller von Metrologie mit in 10 Jahren Erfahrung. Wir bieten Hochleistungsprodukte mit angemessenem Preis an. Und Berufsmitarbeiter vom globalen Markt sind immer willkommen, uns zu verbinden und UNIMETRO bietet immer das beste Marketing und die technische Unterstützung an.



Selbststeuerhalb- Selbstsichtmaß-Maschinen-/Videodes messverfahren-Z Achse des fokus-MPG motorisiert 6



Unser Service

UNIMETRO widmet sich, um die besten Metrologieprodukte anzubieten und Lösung, bieten auch das Beste Kundendienst an. Freie on-line-Unterstützung, freie Software-Upgrade und schnelle Reaktion von nach salesservice stellen die Zufriedenheit unserer Kunden und Händler sicher.

Globaler Markt

Händler oder Verteiler auf der ganzen Erde sind willkommen und wir bieten fullsupport in Handels an und technisches phase.UNIMETRO versieht immer Produkte mit dem besten Preisleistungsverhältnis und dem besten Service.

Soem und spezielle messende Lösung

UNIMETRO ist für Soem-Service für unsere Verteiler verfügbar.
Dank das professionelle technische Team von UNIMETRO, sind wir auch für uns unterscheiden Arten der speziellen messenden Lösung fähig, oder Gerätentwicklung, beraten bitte sich zu unserem Ingenieur, wenn Sie solche Art Anforderung haben
