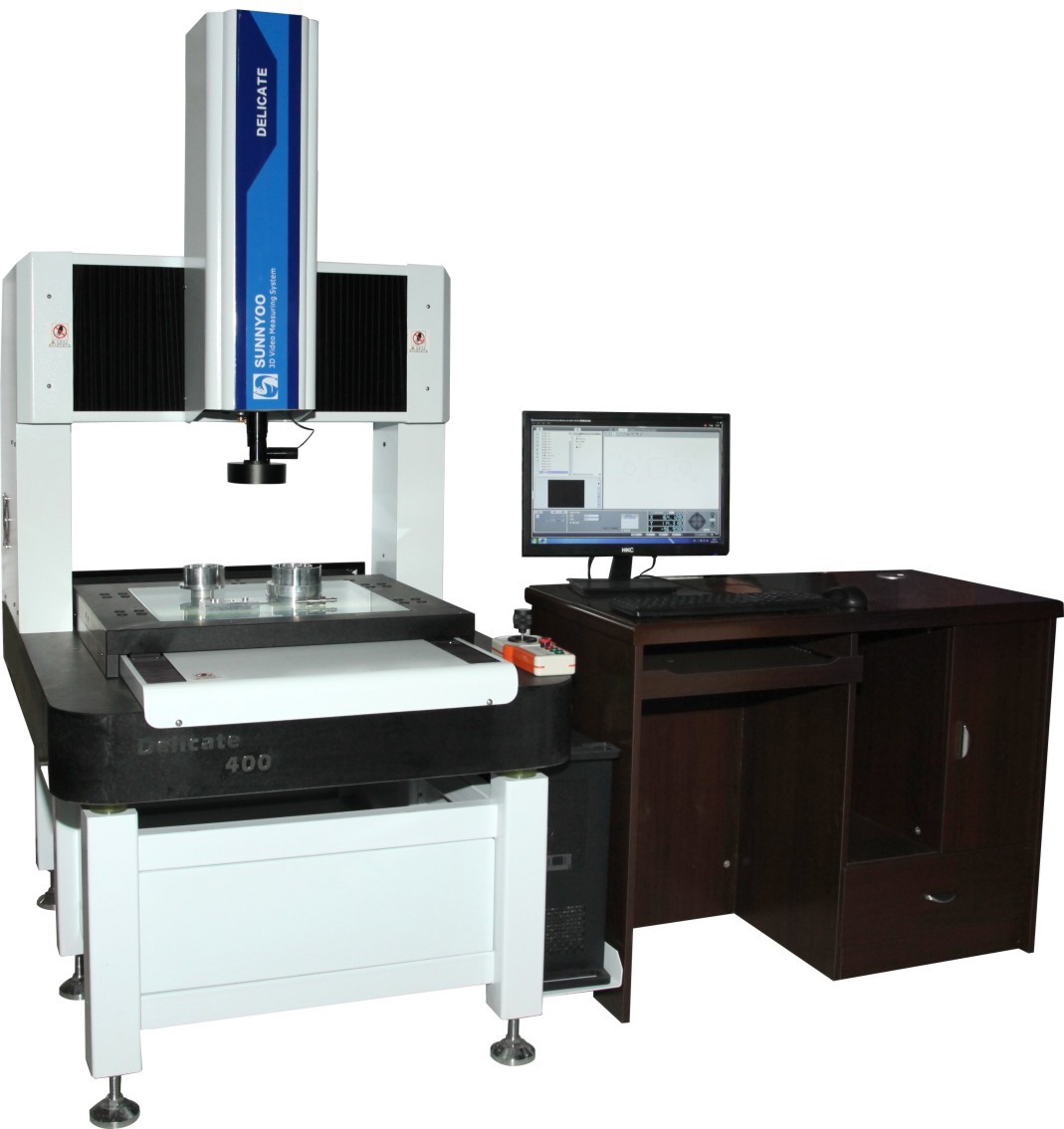

Optischer zusammengesetzter Maß-System-Bock-vollautomatisches programmierbares der Visions-3D

Optischer zusammengesetzter Maß-System-Bock-vollautomatisches programmierbares der Visions-3D

    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
  • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable

    Produktdetails:

    Herkunftsort: China
    Markenname: UNIMETRO
    Modellnummer: empfindlich

    Zahlung und Versand AGB:

    Min Bestellmenge: 1
    Verpackung Informationen: Holz-Fall
    Lieferzeit: 15 Arbeitstage
    Zahlungsbedingungen: T/T
    Versorgungsmaterial-Fähigkeit: 5 Sets pro Monat
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Kamera: Industrielles CD-Kamera Farbe des Grades 1/2“ Vergrößerung: 33-195X
    Ansteuersystem: Volle geschlossene CNC-Steuerung, Wechselstromservomotor, Achse 3 automatisch und programmierbar, St Lineare Skala-Entschließung: 1um/0.5um/0.25um/0.1um für optionales
    Messende Software: Rationale zusammengesetzte messende Software Vue 3D




    zusammengesetzte Maß-Maschinen-vollautomatisches programmierbares der Visions-3D




    Einleitung

    ● die empfindliche Reihenvisions-Maßmaschine, die durch UNIMETRO entworfen ist und hergestellt ist, ist eine zusammengesetzte Visionsmaßmaschine. Es wird basierte auf neuer Technologie von Optik, von Prüfen, von Laser-Sensor und von Bewegungssteuerung errichtet, die die Genauigkeits-, Wiederholbarkeits- und Bewegungsleistung sicherstellt.

    die empfindliche Reihe ist ein hervorragendes Gerät für genaue Inspektion, QC und die Produktion.

    ● die empfindliche Reihenvisions-Maßmaschine ist ein hochwertiges zusammengesetztes Maßinstrument mit den messenden Koordinaten und optischer Visionstechnologie, die vom deutschen Strukturentwurf Ursprungs ist.

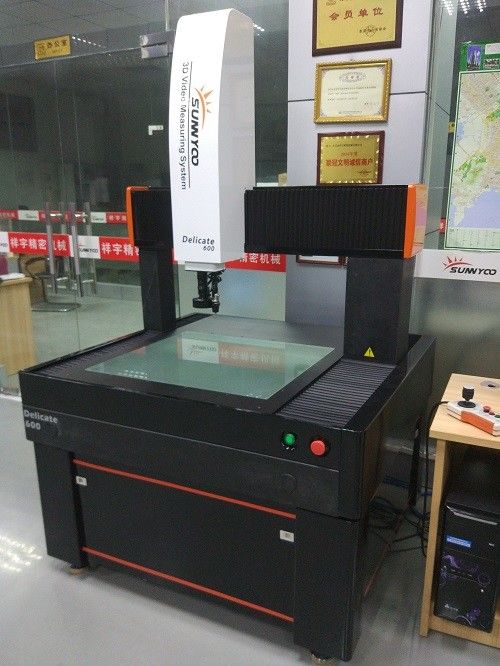

      Optischer zusammengesetzter Maß-System-Bock-vollautomatisches programmierbares der Visions-3D






    Eigenschaften

    Optischer zusammengesetzter Maß-System-Bock-vollautomatisches programmierbares der Visions-3D Optischer zusammengesetzter Maß-System-Bock-vollautomatisches programmierbares der Visions-3D


    1. Granit-Maschinenbasis mit 000 Graden, Funktionstabelle und Bock, die Strukturstabilität der Maschine während der Bewegung sicherstellen.


    2. Das geschlossene Bewegungskontrollsystem, koordiniert mit der Hochgenauigkeits-Hardware, die Maschinenachsenpositionierung kann schnell und genau sein.


    3. Lineare Skala Renishaw eingebettet, um messende Genauigkeit des Hochs und stabile Leistung anzubieten.



    4. Unter Verwendung ursprünglicher Panasonic-Servomotoren, zum der Bewegungsgeschwindigkeit, -ragidity und -stabilität zu erhöhen.

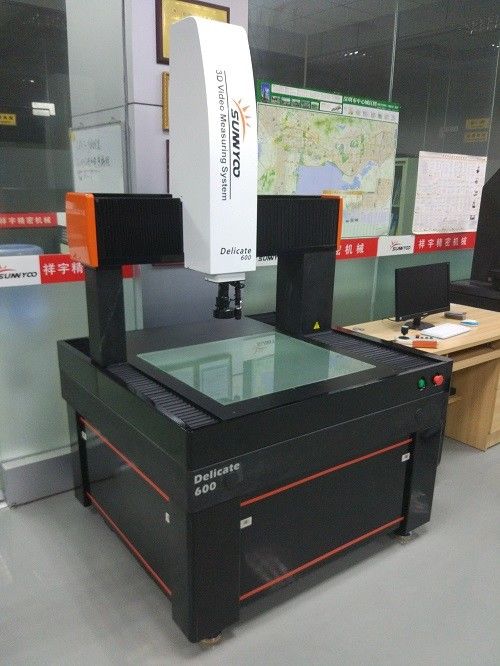

    Optischer zusammengesetzter Maß-System-Bock-vollautomatisches programmierbares der Visions-3D Optischer zusammengesetzter Maß-System-Bock-vollautomatisches programmierbares der Visions-3D

    5. lineare Führungsschiene der Hoch-Genauigkeit garantiert der Genauigkeit und der Stabilität der Bewegung.

    6. Mehrfachverbindungsstellenwahl für die Linse oder Kameras basiert auf den Anforderungen der Kunden, messender Anforderung der unterschiedlichen Vision gerecht zu werden.

    7. zusammengesetzte Software RationalVue 3D verfügbar:








    Instrumentzusätze



    2D Inspektions-Software + Software der Inspektion 3D + CAD-Umkehrung Software + Form, die Software + Konturnscannen-Software + SPC-statistische Software + off-line Programmierungs-Software + Toleranzbewertung Software analysiert.

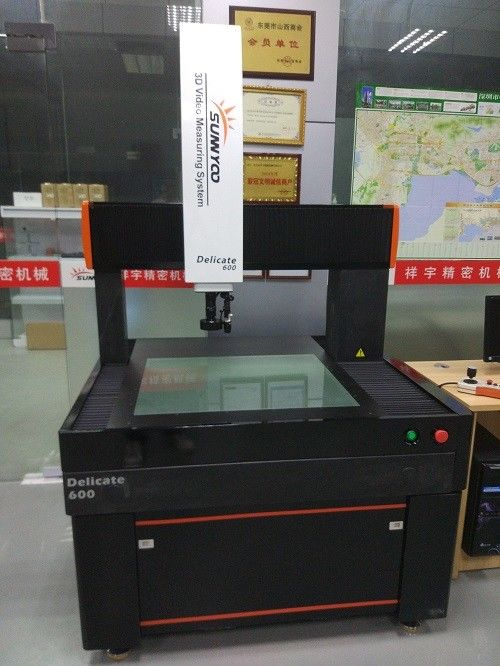

    Optischer zusammengesetzter Maß-System-Bock-vollautomatisches programmierbares der Visions-3D

    ◆ offene Wahlen

    Optische Linse CCDs – unterschiedliche Lösung für die Wahl basiert auf verschiedenen messenden Gegenständen, um das schnellere und stabilere Bild zu gewinnen basiert auf verschiedenen messenden Anforderungen.

    Notensonde – das Messen 3D erzielen

    Laser-Sensoren – für das berührungsfreie Messen der Höhe, der Tiefe und der Flachheit





    Spezifikation



    Modell

    Empfindlicher CNC 400 Empfindlicher CNC 500 Empfindlicher CNC 600
    Maß (Millimeter) 1300*1100*1800 1400*1200*1800 1500*1300*1800
    Messbereich (Millimeter) X 400 500 600
    Y 300 400 500
    Z 200
    Messende Genauigkeit (um) 3+L/100 5+L/100
    Gewicht (Kilogramm) 1800 2500 3000
    Bild und Messverfahren Kamera Industrielles CD-Kamera Farbe des Grades 1/2“
    Objektiv Linse manuelles gerastetes Zoomobjektiv/Autozoom-Linse 0.7-4.5X/Navitar für optionales
    Lineare Wiedergabe 33-195X
    Visionsfeld 8.1-1.3
    Arbeitsabstand 108mm
    Messende Entschließung 0.001mm
    Lineare Skalaentschließung 1um/0.5um/0.25um/0.1um für optionales
    Ansteuersystem Volle geschlossene CNC-Steuerung, Wechselstromservomotor, Achse 3 automatisch und programmierbar, Steuerknüppelsteuerung, Tastatursteuerung
    Messende Software Rationale zusammengesetzte messende Software Vue 3D
    Beleuchtung Programmierbarer Ring LED mit 8 Abschnitten für Oberflächenlicht, Ring LED mit 40 Abschnitten für Wahl, LED-Ähnlichkeitskonturnlicht, Koaxiallicht für Wahl.
    Stromversorgung 220V±10% (Wechselstrom) 50Hz, erdend mit resistance≦4Ω wird angefordert
    Arbeitsbereich Temperatur: 18-24°C, Feuchtigkeit: 30%-75%, vermeiden Sie Erschütterung
