Startseite > Produkte> optischer Profilprojektor> Tisch-Messprojektor mit motorisierter Z-Achse und paralleler Konturbeleuchtung

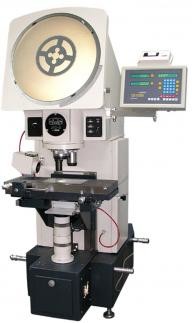

Tisch-Messprojektor mit motorisierter Z-Achse und paralleler Konturbeleuchtung

Grundlegende Informationen

Herkunftsort:	China
Markenname:	UNIMETRO
Modellnummer:	UNPJ3-C/D

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holz-Fall
Lieferzeit:	15 Arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	5 pro Monat

Bestpreis Kontakt

Detailinformationen

Z -Achsenbewegung:	Arbeitsbühnenbewegung, motorisiert	Arbeitsstufenabmessung (mm):	640 x 228
Glasabmessung (mm):	250 x 156	Beleuchtungsbereich (mm):	250 x 150
Messbereich (Millimeter):	200 x 100	Fokussierbereich (mm):	0-80
Hervorheben:	digitaler Profilprojektor , Profilprojektormaschine

Produkt-Beschreibung

Motorisierter Z-Achsen optischer Profilprojektor, paralleles Konturlicht, schwere Last

Merkmale

Großer Arbeitstisch, schwere Last, großer Messbereich.
Bewegung des Arbeitstisches, motorisierte Steuerung, einfache Bedienung.
Das optische System ist telezentrisch, verwendet parallele Beleuchtung, geringer Messfehler.
Hochpräzises Objektivrevolver, einfacher Wechsel der Vergrößerung, präzise Positionierung.
Interne Einstellung des Konturlichts, intelligente Struktur.
Inklusive Standardzubehör wie V-förmige Halterung, Stangenhalterungen.
Die UNPJ3-D-Serie umfasst ein leistungsstarkes digitales Anzeigesystem und einen Mini-Drucker.
Die UNPJ3-C-Serie umfasst einen PC und Messsoftware.

Parameter

Abmessungen des Arbeitstisches (mm)	640 x 228
Abmessungen des Glases (mm)	250 x 156
Beleuchtungsbereich (mm)	250 x 150
Messbereich (mm)	200 x 100
Fokusbereich (mm)	0-80
Auflösung (mm)	0,001
Messgenauigkeit	4+L/25um (L ist die Messlänge, Einheit: mm)
Auflösung (mm)	15

Objektiv
Vergrößerung	10X	20X	50X	100X
Sichtbereich	φ50mm	φ25mm	φ10mm	φ5mm
Arbeitsabstand	135mm	87mm	52mm	24mm

Projektionsschirm: Bildschirmdurchmesser: 500mm; Drehbereich: 0 - 360 Grad; Auflösung des Drehwinkels: 1’; Messgenauigkeit der Drehung: 6’
Arbeitstisch: Vergrößerungsfehler: 0,08%
Stangenhalter: Max. Durchmesser: 115mm; Max. Länge: 300mm
Beleuchtung: Konturlicht und Oberflächenlicht: 12V100W Halogenlampe
Arbeitsumgebung: 20℃±5℃, Luftfeuchtigkeit 40%-70% RH; Arbeitsabmessungen (mm): 1340 x 800 x 1960; Gewicht: 1000kg

Anwendung

Typische Anwendung: Automobil, Wellen, Motorlager, Ventile, Bremsscheiben, Rohre, Verteiler, Gasinjektor; Elektronik, Steckverbinder, Leiterplatten, Handyhüllen, Druckknöpfe, für die Messung von Abmessungen und Löchern; Gummiindustrie, Gummiring, Gummistab; Mechanik, für Gewinde, Schrauben, Motorklingen, Zahnräder, Werkzeuge; Uhrenindustrie, Lager, Zahnräder, Zeiger; Luftfahrt, Laufrad, elektronische Komponenten, Lager.
