Z-Achsenbewegung: | Motorisiert | X, y-Achse Bewegung: | Handbuch |
---|---|---|---|
Entschließung: | 0.5mm | Lineare Wiedergabe: | 10, 20, 50, 100 X für Wahl |
Z-AchsenFahrgeschwindigkeit: | 5, 1, 0,01 | Energie: | 50/60Hz Summe 110V/220V (Wechselstrom) power=400W |
Markieren: | digitaler Profilprojektor,horizontale Profil Projektor |
Einleitung

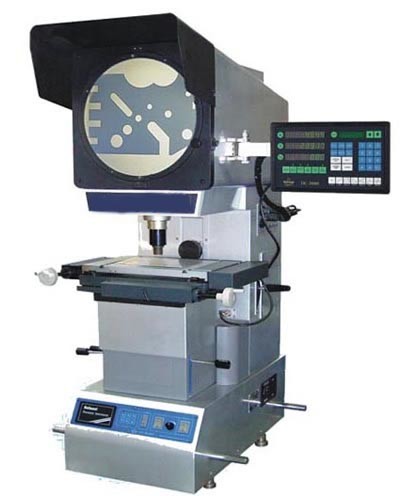

Der UNIPJ-3000DZ optische Profilprojektor benutzt Schrittmotor für die z-Achsenbewegung, bietet einfacheren und schnelleren Fokussierungsprozeß an. Es gibt Linse der linearen Wiedergabe 10X, 20X, 50X und 100X für Wahl, unterschiedliche Anwendung zufriedenzustellen.
Wird optischer Profilprojektor UNIPJ-3000DZ Reihe mit ausgezeichneter Qualität des optischen Systems eingebettet. Die Reihe wird vom klaren Bild und von der genauen linearen Wiedergabe verarbeitet. Der Fehler des Konturnmessens ist unter 0,08% mit dem Konturnlicht. Der Anzeigefehler der Koordinate ist unter (3+l/75) um, (L ist die Länge der Arbeit ausbesserte gemessen zu werden, Einheit: Millimeter).
Eigenschaften
Motorisierte z-Achsenbewegung.
Stabiles und hohes Starrheitsarbeitsstadium, das die Grundlage des genauen Maßes ist.
Eingebettet mit linearen Skalen der Entschließung 0.5um, bietet genaueres Maß an.
Unter Verwendung des Kreisgitterwandlers für Winkel stellt das Messen, anstelle des Kodierers, höhere Genauigkeit sicher.
Hervorragendes optisches System, klares Bild.
Justierbare Beleuchtung der Helligkeit, hilft Benutzern, klares Bild und Rand zu gewinnen.
Oberflächenlicht umfasste. Benutzer können die Oberfläche des Gegenstandes mit der Reihe auch beobachten.
Parameter
Spezifikation | ||||||
Modell |
| UNIPJ-3015DZ | UNIPJ-3020DZ |
|||
Funktionstabelle | Die Größe der Metalltabelle (Millimeter) | 354*228 | 404*228 |
|||
Des Glastischs (Millimeter) | 210*160 | 260*160 |
||||
X-Achse, Reise (Millimeter) | 150 | 200 |
||||
Y-Achse, Reise (Millimeter) | 100 | 100 |
||||
Z-Achse, Reise (Millimeter) | 100 | 100 |
||||
Gewicht | (Kilogramm) | 120 | 125 |
|||
Maß (L*W*H) | (Millimeter) | 770*550*1100 | 770*550*1100 |
|||
Messende Genauigkeit (um) | X-Achse, y-Achse: (3+L/50) z-Achse; 4+L/10 (L ist die Länge der gemessen zu werden Werkstücke, Einheit: Millimeter) |
|||||
Z-Achsenreise‚Geschwindigkeit | 5,1,0.01 |
|||||
Entschließung (X-Achse, Y-Achse) | 0.5μm |
|||||
Projektorschirm | Bildumfang (Millimeter) | Ф312 verwendete range>Ф300 (mit der Querlinie) |
||||
Schirmdrehstrecke | 0°~360° | |||||
Drehwinkelentschließung | 1 ‵ oder 0.01° |
|||||
Linse | Lineare Wiedergabe | 5X (Wahl) | 10X (Wahl) | 20X (Wahl) | 50X (Wahl) | 100X (Wahl) |
Gegenstandansicht (Millimeter) | Ф60 | Ф30 | Ф15 | Ф6 | Ф3 |
|
Arbeitsabstand (Millimeter) | 53 | 77,7 | 44,3 | 38,4 | 25,3 |
|
Datenverarbeitungssystem | Kann das mehrfunktionale Datenverarbeitungssystem DC-3000, das auf Englisch erscheint, benutzt werden, um die Daten zu erfassen und den Punkt, die Linie, den Kreis, den Winkel und den Abstand zu messen. |
|||||
Beleuchtung | Die Beleuchtung des Getriebes und der Reflexion: Lampe 24V/150w-halogen. |
|||||
Energie | 50/60Hz Summe 110V/220V (Wechselstrom) power=400W |
|||||
Abkühlen | Durch die Fans |
|||||
Zusätze | Minute-Drucker (Wahl), Flankendetektor (Wahl), M2D-Software (Wahl) und so weiter beziehen bitte sich auf Zusätze für Profil-Projektor für weitere Einzelheiten |
|||||
Empfohlener Auflagetisch | Ladendes weight>250kg-Maß: 800 (L)*550 (H)*650 (W) Millimeter |
Unternehmensinformationen
Unser Client&Agent
FAQ |
---|
Q1: Sind Sie eine Fabrik oder Handelsgesellschaft? |
A1: Wir sind eine Fabrik und Geben Ihnen der schnellsten Antwort in 24 Stunden. |
Q2: Was ist Ihre Firma hauptsächlich herein? |
A2: Wir sind hauptsächlich Erzeugnis Visionsmessmaschine, beigeordnete Messmaschine, CMM&VMM-fixturesetc. |
Q3: Wie man die passende Spezifikation wählt? |
A3: Solange Sie uns Vielzahl und Größe des gemessen zu werden sagen Produktes, würde unser Berufsteam Sie des Messgeräts der passenden Spezifikationen beraten. |
Q4: Nehmen Sie kundengebundenen Service an? |
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen, aber auch die Maschinen zur Verfügung stellen, die zum Bedarf des Kunden besonders angefertigt werden. |
Q5: Was ist Ihr Garantiezeitraum? |
A5: Unser Produktgarantiezeitraum ist 1-jährig. Unsere Produktqualität ist sehr stabil, und wir haben viel verbessert auf einigen zerbrechlichen Teilen. Sie können sicherlich unserer Produktqualität stillstehen. |
