| Herkunftsort: | China |
|---|---|
| Markenname: | UNIMETRO |
| Modellnummer: | UNIPJ-300AZ |
| Min Bestellmenge: | 1 |
| Preis: | Discussible |
| Verpackung Informationen: | Holz-Fall |
| Lieferzeit: | 5 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 20 pro Monat |
| Messende Genauigkeit: | ≤ (3+L/75) | Bildumfang (Millimeter): | Ф 312mm, Anzeige range>Ф300 (mit der Querlinie) |
|---|---|---|---|
| Schirmdrehstrecke: | 0°~360° | Drehwinkelentschließung: | 1' oder 0.01° |
| Beleuchtung: | 24V / 150w - Halogenlampe | ||
| Hervorheben: | digitaler Profilprojektor,Profilprojektormaschine |
||
Eigenschaften
Hohe Vertikalität: Reife Installationstechnologie stellt die Vertikalität von X-Y-, von X-Y und die YZ-Achse sicher.
Hohe Genauigkeit: messende Genauigkeit 3+L/75um, führend in der Industrie.
Schweres Laden: Moderner mechanischer Entwurf, Verlegenheitsstadium, bietet maximales an, 50 Kilogramm ladend, und die Genauigkeit bleibt unter maximalem Laden stabil.
Hervorragende optische Struktur: der optische Profilprojektor UNIPJ-Reihe ist mit hervorragendem optischem Entwurf, klares Bild der Angebotbenutzer und beseitigt den Effekt von der UmweltLichtquelle.
Genaues Winkelmessen: der Projektionsschirm ein Achsengebrauchskreisgitter-Stellungsgeber anstelle des traditionellen Kodierers, den mechanischen Fehler und den Rückprall beseitigend, stellen hohe Genauigkeit des Winkelmessens sicher.
Einleitung

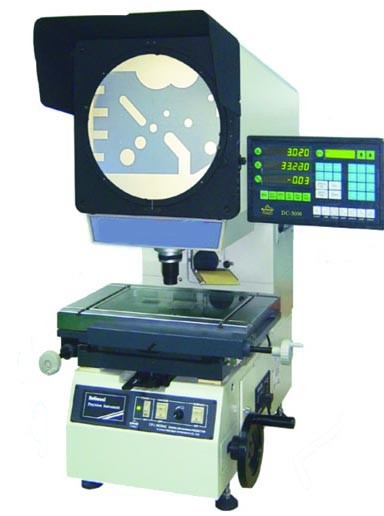

Der UNIPJ-300AZ Reihenprofilprojektor ist durch sein hervorragendes optisches System weithin bekannt und genaue lineare Wiedergabe, der Fehler des Konturnrandmessens ist weniger als 0.08%when unter Verwendung des Konturnlichtes. Auch Fußschalter ist eingeschlossen, mehr bequeme Bedienung für die Benutzer anbietet.
Der UNIPJ-300AZ Reihenprofilprojektor benutzt Verlegenheitsstadiumsstruktur. Benutzer bewegen den optischen Kasten für die Fokussierung. Welches viel schwerere ladende Fähigkeit für die Arbeitsbühne zur Verfügung stellt. Auch die Stadiumsreisegröße ist möglich, um als die traditionellen Modelle viel größer zu sein.
Parameter
Modell | Negatives Bild | UNIPJ-3015A | UNIPJ-3020A | UNIPJ-3025A |
||
positives Bild | UNIPJ-3015AZ | UNIPJ-3025AZ | UNIPJ-3025AZ |
|||
| Funktionstabelle | Stadiumsgröße (Millimeter) | 354*228 | 404*228 | 450*280 |
||
| Glasgröße (Millimeter) | 210*160 | 260*160 | 306*196 |
|||
| X-Achse, Reise (Millimeter) | 150 | 200 | 250 |
|||
| Y-Achse, Reise (Millimeter) | 100 | 100 | 250 |
|||
| Z-Achse, Reise (Millimeter) | 100 | 100 | 100 |
|||
| Gewicht | (Kilogramm) | 160 | 160 | 180 |
||
| Maß (L*W*H) | (Millimeter) | 780*780*1100 | 780*780*1100 | 810*780*1120 |
||
| Messende Genauigkeit (um) | ≤ (3+L/75) (L ist die Länge von den gemessen zu werden Werkstücken, Einheit: Millimeter) |
|||||
| Entschließung (X-Achse, Y-Achse) | 0.5μm |
|||||
Projektorschirm | Bildumfang (Millimeter) | ∅312 verwendete range>∅300 (mit der Querlinie) |
||||
Schirmdrehstrecke | 0°~360° | |||||
Drehwinkelentschließung | 1 ‵ oder 0.01° |
|||||
Linse | Lineare Wiedergabe | 10X (Wahl) | 20X (Wahl) | 50X (Wahl) | 100X (Wahl) |
|
| Gegenstandansicht (Millimeter) | ∅60 | ∅30 | ∅15 | ∅6 |
||
| Arbeitsabstand (Millimeter) | 77,7 | 44,3 | 38,4 | 25,4 |
||
| Max.Workpiece-Höhe | 90mm | 90mm | 90mm | 90mm |
||
| Datenverarbeitungssystem | Kann das mehrfunktionale Datenverarbeitungssystem DC-3000, das auf Englisch erscheint, benutzt werden, um die Daten zu erfassen und den Punkt, die Linie, den Kreis, den Winkel und den Abstand zu messen. |
|||||
| Beleuchtung | Die Beleuchtung des Getriebes und der Reflexion: Lampe 24V/150w-halogen. |
|||||
| Energie | 50/60Hz Summe 110V/220V (Wechselstrom) power=400W |
|||||
| Abkühlen | Durch die Fans |
|||||
| Zusätze | Minute-Drucker (Wahl), Flankendetektor (Wahl), M2D-Software (Wahl) und so weiter beziehen bitte sich auf Zusätze für Profil-Projektor für weitere Einzelheiten |
|||||
