Messmaschine für Fräsmaschinen mit einer Reichweite von 200 mm, SMARTOOL-Software und 80 mm X-Achsenbewegung für die Präzisions-Werkzeuginspektion

Fräser-Messmaschine mit einem Bereich von 0 bis 200 mm

Produktanwendung

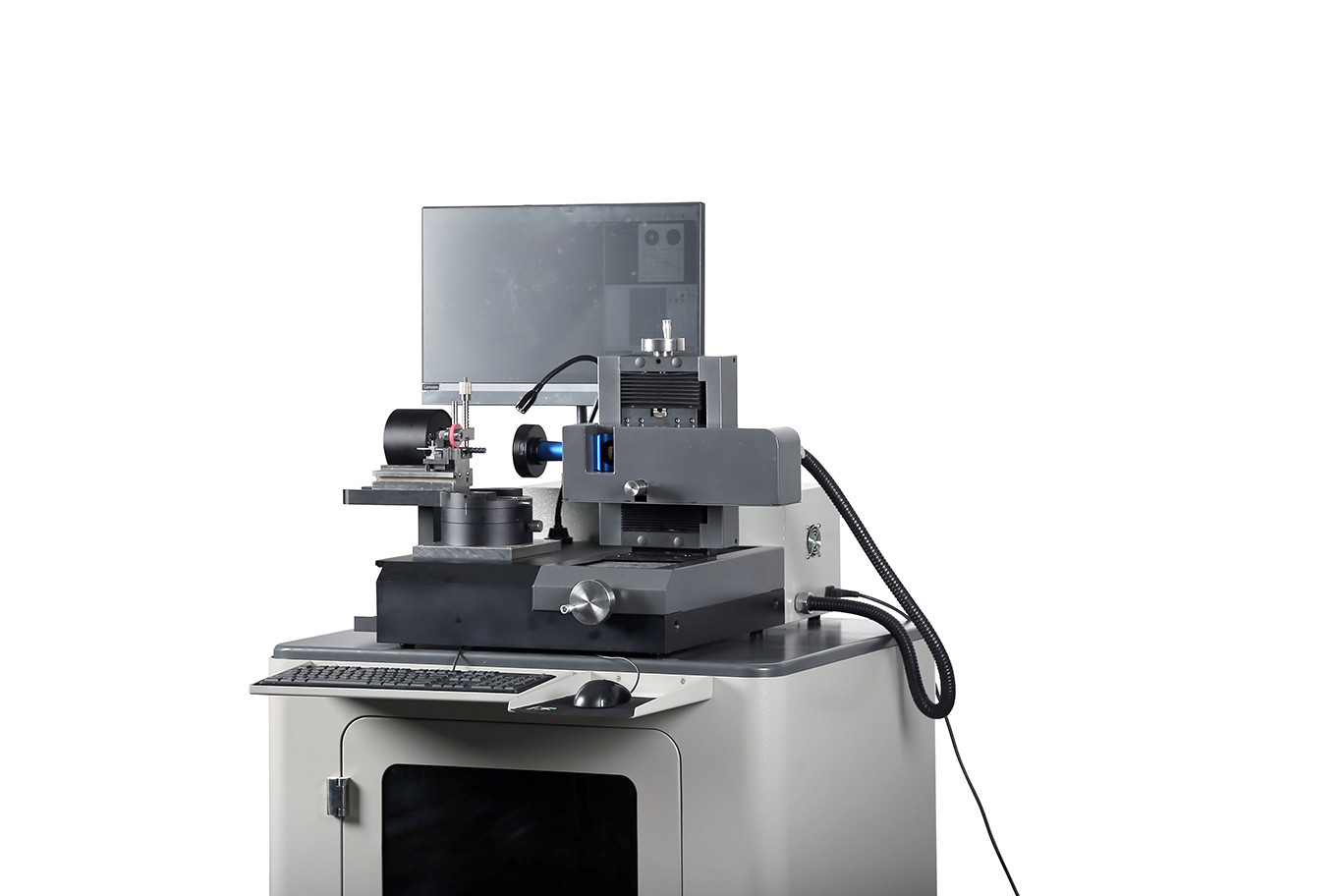

Die UNIMETRO RANGER600 Tool VMM Machine ist die universelle Messmaschine für Bohrer, Fräser sowie Senker und Senker unter flexiblem Beleuchtungssystem. Dank der kompakten Bauweise und der hohen Stabilität kann der RANGER600 im Messraum, bei der Eingangskontrolle oder direkt in der Produktion eingesetzt werden. Das Werkzeuginspektionssystem RANGER600 ist mit der universellen Messsoftware SMARTOOL konfiguriert und ist damit das beste Instrument für alle Arten von Metallschneidwerkzeugen, angefangen von der schnellen Überprüfung einzelner Kriterien wie Außenkontur oder Winkel bis hin zur vollständigen Kontrolle spezieller Werkzeuggeometrien. Mit dem RANGER600 können Benutzer problemlos einen PUT-MEASURE-ANALYSE-Messvorgang durchführen.


Fortschrittliches Design

--Ergonomisches Design und solide Konstruktion.
--HD-Bilderfassungs- und Anzeigekombination, auch die Vergrößerungsstufe des Mikroskops ist optional.
--Der hochpräzise Encoder ist in den Drehtisch integriert und bietet dem Benutzer eine präzise Winkelpositionierung.
--Programmierbares LED-Ringlicht mit mehreren Abschnitten für die Oberflächenbeleuchtung, einschließlich Konturbeleuchtung und Freiwinkel-Zusatzlicht für Standardfunktionen.
--SMARTOOL-Messsoftware bietet spezielle Messfunktionen für Schneidwerkzeuge.

Parameter

Merkmale

Für eine schnellere und präzisere Werkzeugwinkelpositionierung während des Messvorgangs bietet der Drehtisch des RANGER600 zwei mechanisch feste Winkel, 0 Grad und 90 Grad. In der 0-Grad-Position können Benutzer das Werkzeugende, das Werkzeugende – Mittelwelle, das Werkzeugende – vorderer Winkel usw. messen. Die 90-Grad-Position ist für den Spiralwinkel, den axialen vorderen Winkel, den ersten hinteren Winkel, den zweiten hinteren Winkel und den Neigungskantenwinkel usw. verfügbar.
Wenn eine andere Winkelposition erforderlich sein sollte, können Benutzer zur Ermittlung auch den genauen Encoder verwenden, der in den Drehtisch eingebettet ist. Der Winkelwert wird in der Software angezeigt.

Softwarefunktion

Führende Lösung zur Messung von Schneidwerkzeugen
Die SMARTOOL Cutting Tools-Messsoftware basiert auf hochpräziser optischer und digitaler Messtechnik, ist einfach und intuitiv zu bedienen und bietet zahlreiche Mess- und Auswertungsalgorithmen speziell für Werkzeuge, die im Schleifbetrieb hergestellt oder geschärft werden.

Messfähigkeit

Helixwinkel Axialer vorderer Winkel Erster hinterer Winkel


Werkzeugende Werkzeugende – Mittelschaft Werkzeugende – vorderer Winkel
