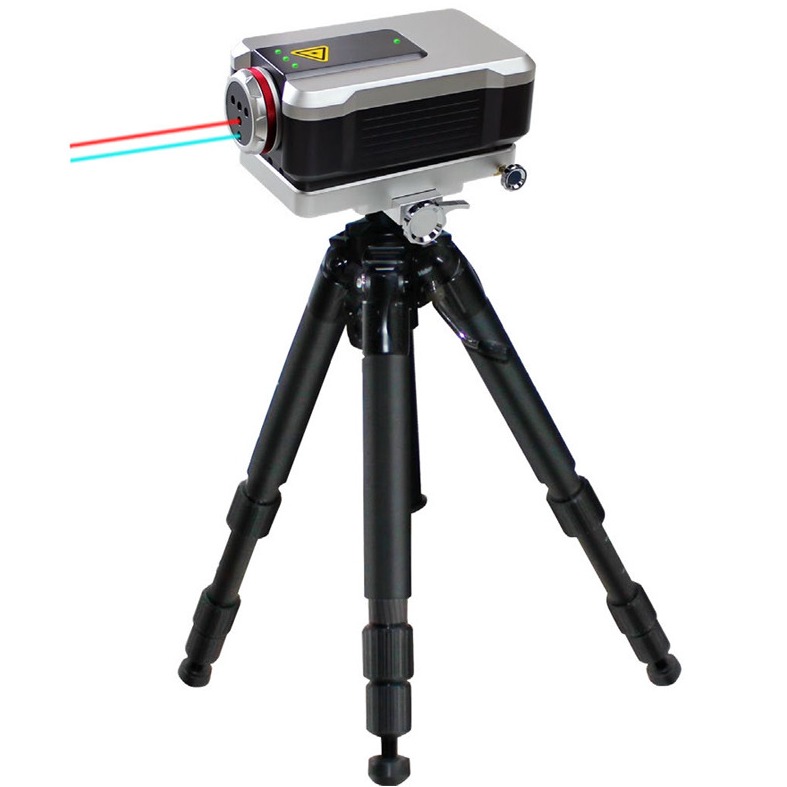

Laserinterferometer-Messsystem mit einer Genauigkeit von 0,05 ppm und einer Auflösung von 1 nm

Das Laserinterferometer gilt als hochpräzise und hochempfindliche Messmethode, die die Lichtwellenlänge als Kriterium nutzt und häufig in High-End-Fertigungsbereichen eingesetzt wird. Das Laserinterferometersystem SJ6000 umfasst einen Hochfrequenz-Helium-Neon-Lasergenerator eines US-amerikanischen Anbieters, hochpräzise Umgebungskompensationsmodule, fortschrittliche Laserinterferenzsignalverarbeitung und ein leistungsstarkes Computersteuerungssystem.

Der SJ6000 nutzt die thermische Frequenzstabilisierungstechnologie des Laser-Dual-Longitudinal-Modus und das optische Interferenzpfaddesign mit geometrischen Parametern und liefert schnell (ca. 6 Minuten) eine langzeitstabile, hochpräzise (0,05 ppm) Laserleistung mit leistungsstarker Anti-Interferenz-Leistung. Mit verschiedenen Prismenmodulen können Linearität, Winkel, Geradheit, Ebenheit und Rechtwinkligkeit gemessen und dynamische Eigenschaften analysiert werden.

• Hochpräzise Messung:Auflösung bis in den Nanobereich mittels Laserinterferometrie-Technologie; Die hochpräzise Umweltkompensation eliminiert Einflüsse von Umgebungstemperatur, Druck, Luftfeuchtigkeit und Materialtemperatur; Die Laser-Thermofrequenzstabilisierung sorgt für langfristige Frequenzstabilität; Das getrennte Interferoskopdesign verhindert Wärmeverzerrungen und gewährleistet die Stabilität des optischen Interferenzpfads.
• Umfangreiche Messmöglichkeiten:Misst Linearität, Winkel, Geradheit, Rechtwinkligkeit und andere geometrische Parameter; Misst die lineare Positionierungsgenauigkeit und die wiederholte Positionierungsgenauigkeit von Führungsschienen für CNC-Werkzeugmaschinen, Koordinatenmessgeräte und andere Präzisionsbewegungsgeräte; Misst Neigungswinkel, Schwenkwinkel, Rechtwinkligkeit und Geradheit von Führungsschienen; Kalibriert die Drehachse von Werkzeugmaschinen.
• Automatische Kompensation:Das System generiert automatisch Fehlerkompensationstabellen für die Werkzeugmaschinenkalibrierung basierend auf Benutzereinstellungen.
• Dynamische Analyse:Dynamische Messungen (Weg-Zeit-Kurve, Geschwindigkeits-Zeit-Kurve, Beschleunigungs-Zeit-Kurve), Amplitudenmessung und Frequenzanalyse zur Vibrationsprüfung von Werkzeugmaschinen, dynamische Eigenschaften von Kugelumlaufspindeln, Reaktionseigenschaften von Antriebssystemen und dynamische Eigenschaften von Führungsschienen.
• Integrierte Standards:Beinhaltet nationale und internationale Standards (GB, ISO, BS, ANSI, DIN, JIS); Das System analysiert und verarbeitet Daten gemäß relevanten Standards und erstellt Testberichte mit entsprechenden Diagrammen und Daten.
• Erfassung von Umweltparametern:Erfasst automatisch die Parameter Umgebungstemperatur, Materialtemperatur, Luftfeuchtigkeit und Luftdruck; Der Umweltausgleich kann manuell oder automatisch eingestellt werden.
• Datenbankverwaltung:Zentralisierte Datenbankverwaltung für Messaufzeichnungen mit Abfragemöglichkeiten nach Objekttyp, Prüfinstitution, Herstellungsnummer, Prüfer, eingereichter Institution, Gerätenummer, Inspektionsdatum und Wirksamkeitsdatum; Datenexport in Word-, Excel- und AutoCAD-Dateien (optional).
• Tragbares Design:Grundgewicht 15 kg für bequemen Transport und einfache Installation.
