5m Getriebe-Abstands-Werkzeugmaschinen-Sonde, Werkzeugmaschinen-Sonde CNC zusammenpassende

Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO/CHOTEST
Zertifizierung: CE
Modellnummer: PO
Min Bestellmenge: 1set
Preis: Discussible
Verpackung Informationen: Papierkasten
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100 gesetzter Monat
Detailinformationen
Größe (Sonde): φ40 mm* L50mm Getriebe-Art: 360° IR
Getriebe-Abstand: 5M Drehzahl: Maximales 1000rev/min
Auslösen von Richtung: ±X/±Y/-Z Wiederholbarkeit auslösenden Einweg2δ (*1): 1μm
Maximaler Überschuss: X-Y: 12.5mm+Z: 6mm
Markieren:

5m Werkzeugmaschinen-Sonde

,

Werkzeugmaschinen-Sonde IR CNC zusammenpassende

,

Werkzeugmaschinen-Sonde 5m CNC zusammenpassende


Produkt-Beschreibung

Beschreibung

Reihe der Werkzeugmaschinensonde PO wendet Entwurf mit 3 Punkten Trigger an, der die stabilste Struktur ist-. Es gibt eine Triggereinheit innerhalb der Sonde. Wenn der Griffel radial oder axial durch externe Kraft bewegt wird, wird die Triggereinheit ausgelöst. Dann schickt das Stromkreisinnere der Sonde ein Triggersignal zum Empfänger, und der Empfänger mittelt ihn der Werkzeugmaschine, infolgedessen die anwesenden Koordinaten jeder Achse der Werkzeugmaschine werden notiert automatisch über. Schließlich werden Maßergebnisse entsprechend den beigeordneten Aufzeichnungen von in Verbindung stehenden Punkten berechnet.

Funktionen

Bevor verarbeitender CNC, automatisch das Koordinatensystem und den Bezugspunkt des Werkstückes finden.
In CNC-Verarbeitung, automatisch im Maß die Schlüsselgrößen und in Verbindung stehenden Koordinaten, um zu bestimmen, ob Ausgleich oder nicht angefordert wird.
Nach Verarbeitung, automatisch Maß die Größen, Formen und Positionen CNC, um Endprodukt zu qualifizieren.

Eigenschaften

Hohe Wiederholbarkeit: Einweg-repeatability∠1μm
Lange Bereitschaftszeit: Solange 6 Monate
Energieverbrauchender ungerichtetentwurf: energieverbrauchender ungerichtetentwurf 360°, die helfen, die Spindel in der Auswirkung zu polstern, wenn ein funktionierender Unfall auftritt
Wasserdichter Entwurf: IP67 für Sonde und Empfänger
Intelligente LED-Indikatoren: Showgegenwärtiger Arbeitsstatus der Sonde

Parameter

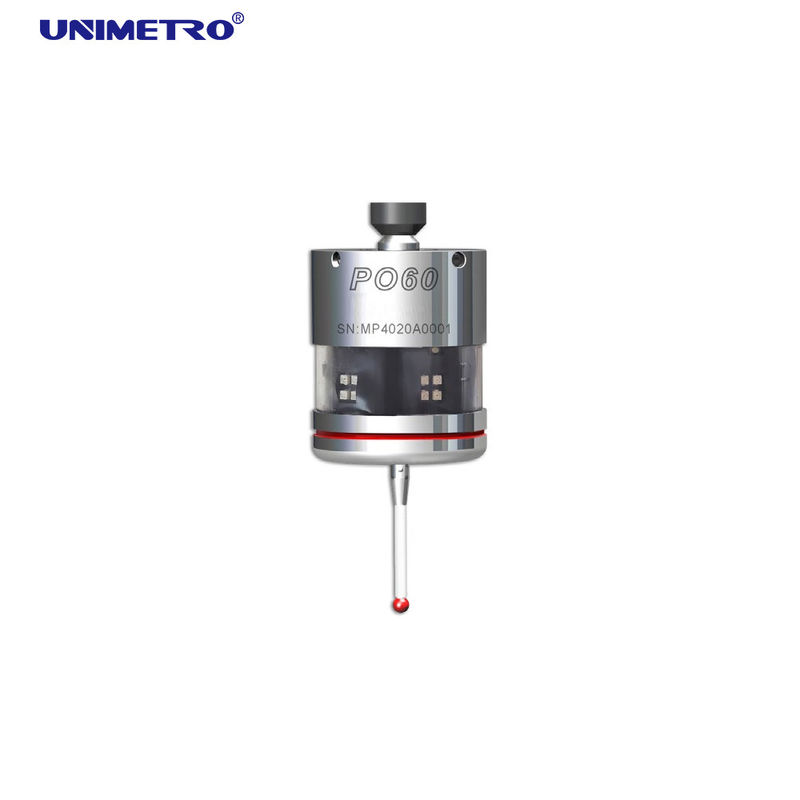

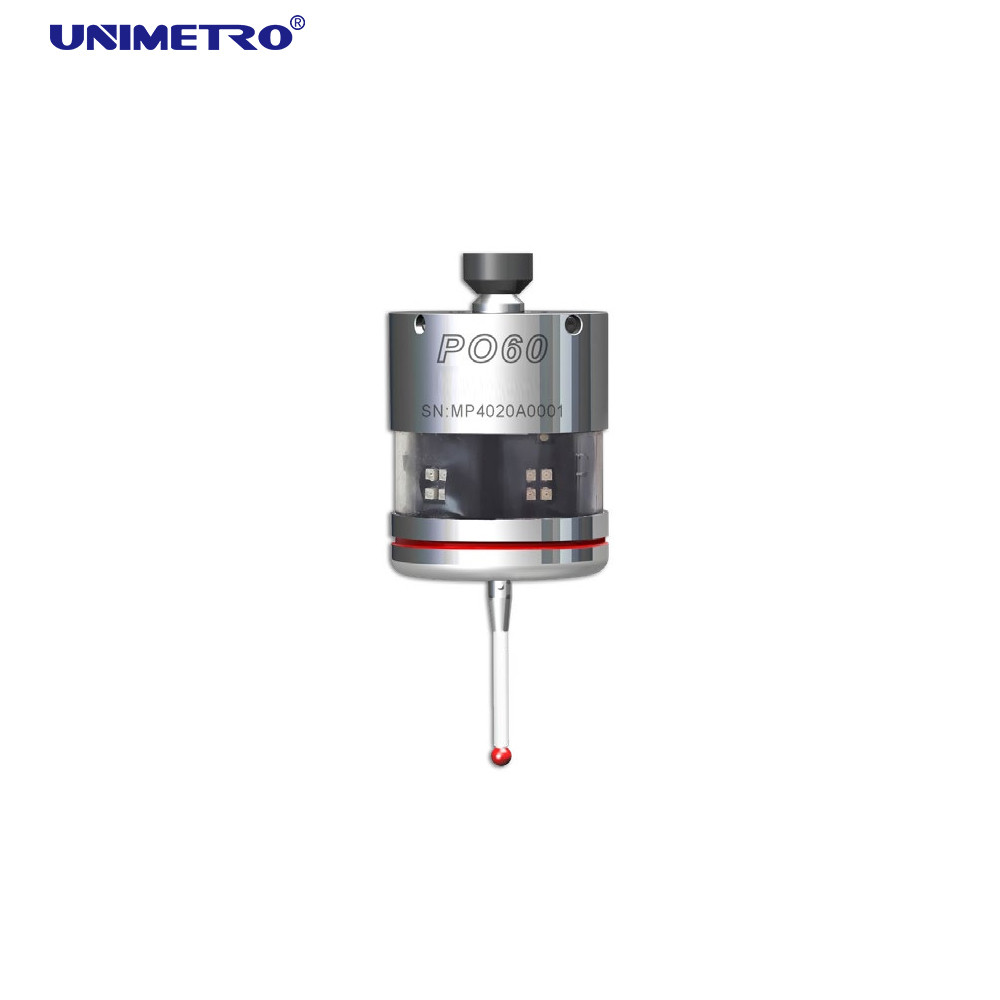

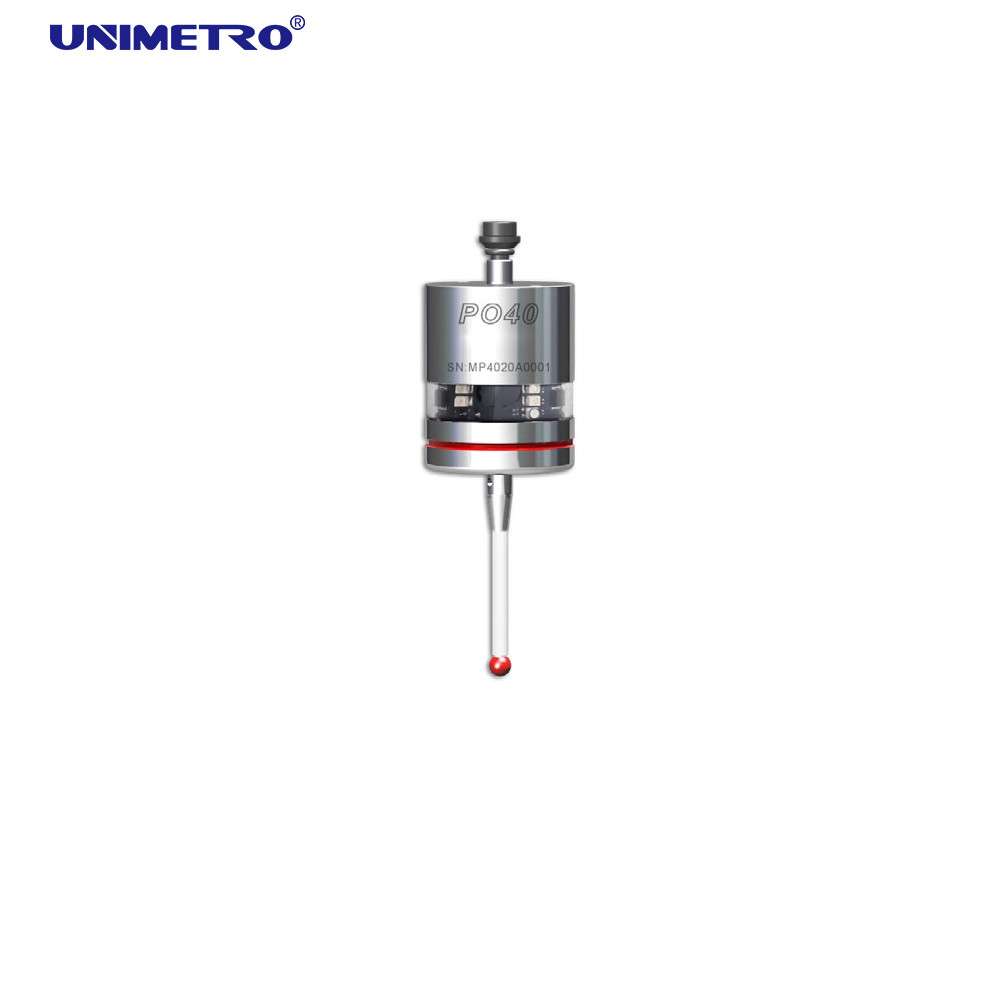

Modell nein. PO40 PO60 PO40L
Größe (Sonde) φ40 mm* L50mm φ40 mm* L50mm φ40 mm* L50mm
Gewicht (Sonde ohne Halter) 260 g 880 g 280g
Getriebe-Art 360° IR 360° IR 360° IR
Getriebe-Abstand 5m 6m 5m
Beginnen des Modus Code M Code M, rotieren Code M
Drehzahl Maximales 1000rev/min Maximales 1000rev/min Maximales 1000rev/min
Auslösen von Richtung ±X/±Y/﹢Z ±X/±Y/﹢Z ±X/±Y/﹢Z
Wiederholbarkeit von
Auslösendes Einweg2δ*1
1um 2um 1um
Maximales overrun*2 X-Y: 12.5mm +Z: 6mm X-Y: 12.5mm +Z: 6mm X-Y: 12.5mm +Z: 6mm
X-Yauslöser Force*3 0,5 N~0.9N 0,5 N~3.5N justierbar 0.3N~1.6N justierbar
Z-Triggerkraft 5.8N 3.5N~14N justierbar 4N~10N justierbar

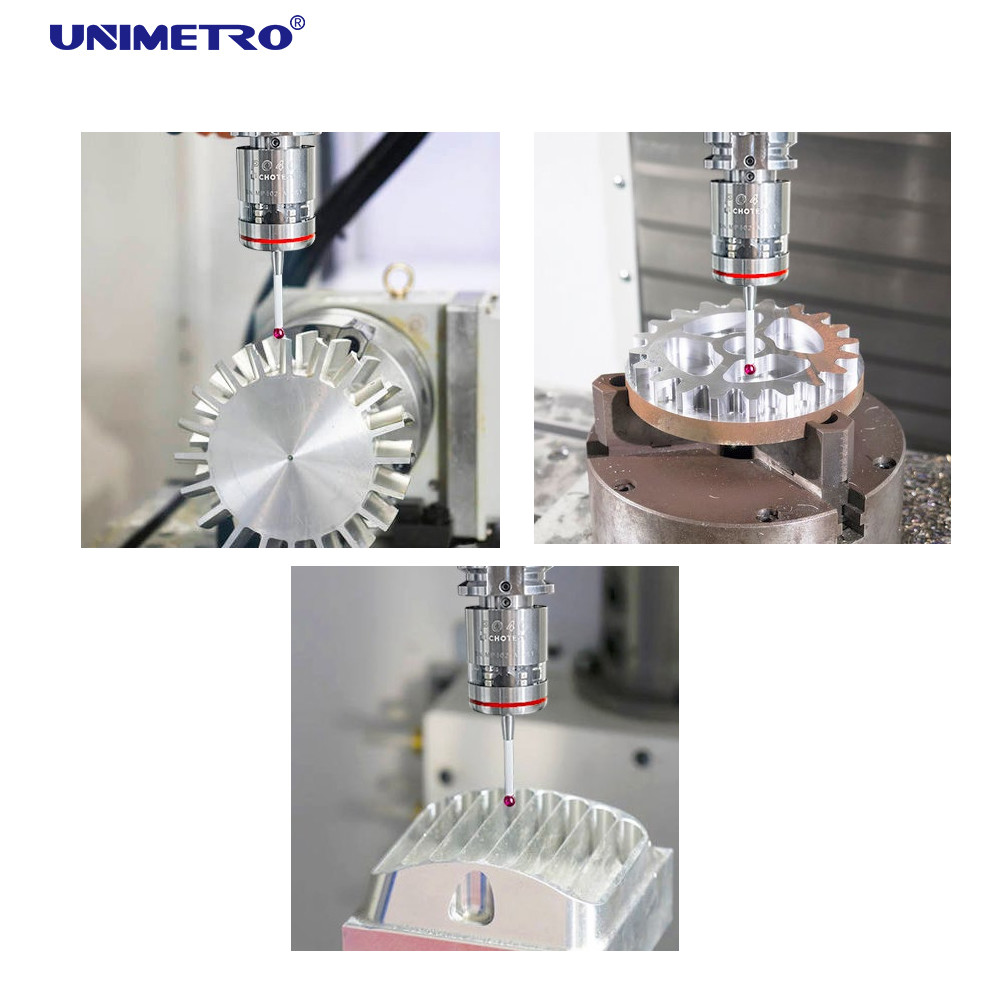

Anwendungen

Beigeordnete Einstellung: gesetzter Bezugspunkt des Werkstückes, korrektes Koordinatensystem des Werkstückes.
Richten Sie Werkstück aus: Kontrollieren Sie, ob das Werkstück genau gesetzt wird und ob das Werkstück kraft der Spannvorrichtung verformt wird.
Maßmaß: Stadiumshöhe, Länge, Durchmesser
Lagemessung: Lochabstand, perpendicularity, Winkel, etc.
Kurven-Oberflächenmaß: Blattform, Formoberfläche, komplexe Form
Nach-Verarbeitung von Inspektion: Finden Sie die Übertoleranz, korrekten Werkzeugausgleich
Überprüfen Sie, ob das Werkstück gesetzt ist
