des Laser-0.05ppm Entschließung Interferometer-Maß-System-1nm

Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO/CHOTEST
Zertifizierung: CE
Modellnummer: SJ6000
Min Bestellmenge: 1set
Preis: Discussible
Verpackung Informationen: Papierkasten
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100 gesetzter Monat
Detailinformationen
Produkt-Name: Interferometer-Maß-System Laser-SJ6000 Linearer Messbereich: 0~80m
Entschließung: 1nm Laser-Frequenzgenauigkeit: 0.05ppm
Betriebstemperatur:: (0-40) ℃ Dynamische Gefangennahmenrate:: 50 kHz
Markieren:

Interferometer-Maß-System Laser-0.05ppm

,

Interferometer-Maß-System Laser-1nm

,

messendes Interferometer der Verschiebungs-1nm


Produkt-Beschreibung



Beschreibung

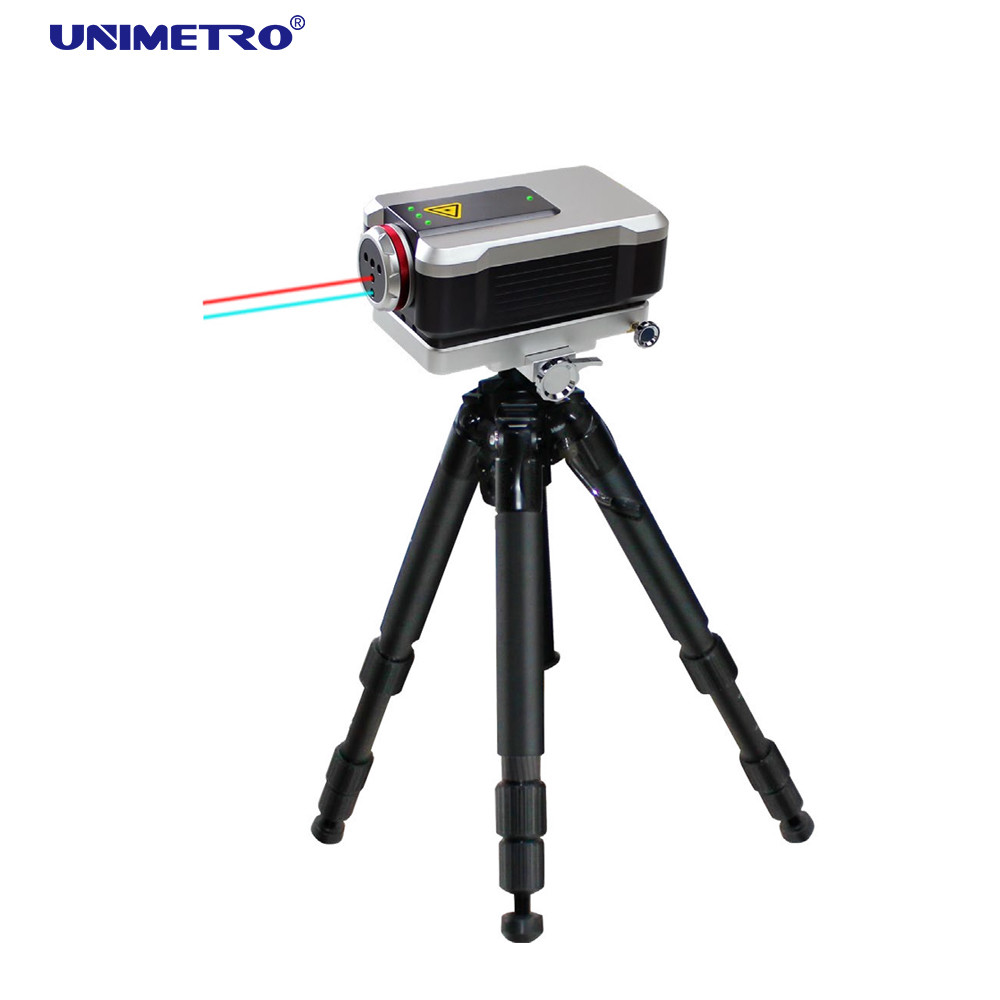

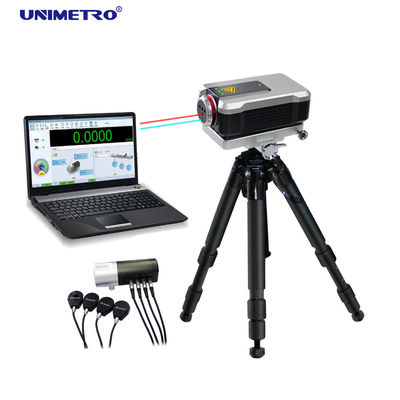

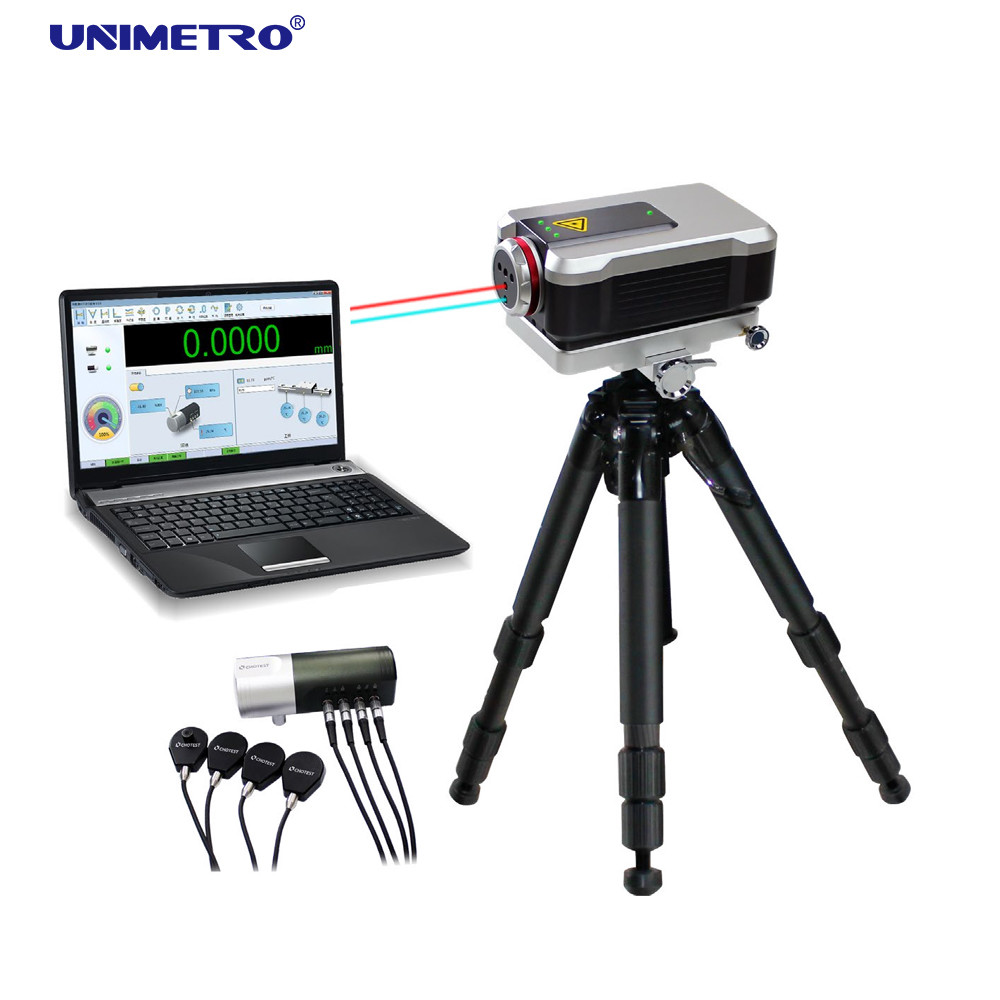

Laser-Interferometer wird als hohe Präzision, hohes empfindliches Messverfahren erkannt, indem man helle Wellenlänge als Kriterium anwendet, und ist im Spitzenherstellungsgebiet weitverbreitet. Interferometer Laser-SJ6000 beharrt von Hochfrequenzhelium-neonlaser-Generator von einem USA-Lieferanten, Hochpräzisionsklimaausgleichsmodule, Hochpräzisionslaser-StörungsSignalaufbereitungssystem, leistungsstarkes Rechnersteuerungssystem. Indem es mit thermischer Frequenzstabilisierungstechnologie Laserdoppel-längsmodus und des geometrischen Parameterstörungsstrahlengangentwurfs zutrifft, kann SJ6000 langfristigen Stall und Laser der Hochpräzision (0.05ppm) schnell ausgeben (ungefähr 6 Minuten) der starke Entstörungsleistung hat. Mit verschiedenen Prismamodulen kann es Linearitäten, Winkel, Gradlinigkeit, Flachheit und perpendicularity messen, darüber hinaus kann es dynamische Eigenschaften analysieren. SJ6000 hat viele Vorteile, wie hohe Präzision, Hochgeschwindigkeits, hohe Auflösung, lange Strecke.

Funktionen

1. Hohe Präzision des Maßes: Entschließung ist bis die Nanoskala, die auf der Technologie von Laser-Interferometrie basiert; Mit Hochpräzisionsklimaausgleichseinheit werden Einflüsse zu messendem Ergebnis von der umgebenden Temperatur, Druck, Feuchtigkeit und materielle Temperatur beseitigt; Sie kann langfristige Frequenzstabilität von Laser sicherstellen, indem sie das Frequenz-Stabilisierungskontrollsystem Lasers thermische verwenden; Der Entwurf des Trennens des Interferoskops vom Wirt vermeidet Formbeständigkeit in der Wärme des Interferoskops, das die Stabilität des Störungsstrahlengangs sicherstellt.
2. Er kann Linearitäten, Winkel, Gradlinigkeit, perpendicularity und andere geometrische Parameter messen; Er kann die lineare Positionierungsgenauigkeit messen und wiederholt, Genauigkeit von Führungsschienen für werkzeugmaschinen, beigeordnete Messmaschinen und andere Präzisionsbewegungsausrüstungen in Position bringend; Er kann den Neigungswinkel, den Pendelwinkel, das perpendicularity und die Gradlinigkeit der Führungsschienen messen, darüber hinaus kann er Drehachse von Werkzeugmaschinen kalibrieren.
3. entsprechend Ausgleichseinstellungen durch Benutzer, erzeugt das System automatisch Fehlerausgleichstabelle für Kalibrierung von Werkzeugmaschinen.
4. Mit Funktionen von dynamischen Maßen (Verschiebung-male Kurve, Geschwindigkeit-male Kurve, Beschleunigung-male Kurve), Umfangsmaß und Fourier-Analyse, kann er Erschütterungstest der Werkzeugmaschine, dynamische Eigenschaften der Kugelumlaufspindel, Ansprechcharakteristika des Ansteuersystems, dynamische Eigenschaften und so weiter analysieren der Führungsschiene.
5. eingebaute inländische u. internationale Standards, wie GB, ISO, BS, ANSI, LÄRM, JIS und so weiter. Das System analysiert und verarbeitet Daten entsprechend relevantem Standard, erzeugt schließlich Prüfberichte einschließlich das Entsprechen schnitzen Diagramme und Daten.
6. Kann die Parameter der Umwelttemperatur, der materiellen Temperatur, der Umweltfeuchtigkeit und des Atmosphärendrucks automatisch erwerben. Kann Klimaausgleich oder durch System eigenhändig einstellen automatisch.
7. Mit zentralisiertem Datenbankmanagement für Maßnahmesätze, kann der Benutzer die Maßnahmesätze entsprechend Objekt-Typ, Prüfungsinstitution, Herstellungszahl, Inspektor, eingereichter Institution, Ausrüstungszahl, Inspektionsdatum und Tatsächlichem Datum fragen und handhaben; Die Daten exportieren, um abzufassen, kann Excel, (optionale) Dateien AutoCAD.
8. einfach zu installieren: Grundlegendes Gewicht 15kg, bequem und tragbar.

Parameter

Systemparameter

Klima-Sensoren

1. Messverfahren: Einfrequenz

1. Umgebungstemperatur-Sensor: ℃ ±0.1℃ (0-40), Entschließung: 0.01℃

2. Laser-Frequenzgenauigkeit: 0.05ppm

2. Materieller Temperaturfühler: ℃ ±0.1℃ (0-40), Entschließung: 0.01℃

3. Dynamische Gefangennahmenrate: 50kHz

3. Atmosphärischer Feuchtigkeitssensor: ±5% (0-95%)

4. Anheizzeit: Minute ungefähr 6

4. Atmosphärendruck-Sensor: kPa ±0.1kPa (65~115)

5. Betriebstemperatur: (0-40) ℃



6. Umwelttemperatur: (0-40) ℃, Feuchtigkeit: 0-95%



7. Lagertemperatur: -20℃-70℃



Lineares Maß

Winkelmaß

1. Messbereich: (0-80) m

1. Axiale Strecke: (0-15) m

2. Messende Genauigkeit: ℃ 0.5ppm (0-40)

2. Messbereich: ±10°

3. Messende Entschließung: 1nm

3. Genauigkeit: ± (0.02%R+0.1+0.24M) ″ (R zeigt Wert, Einheit an: ″; M wird Länge in m) gemessen

4. Maximale messende Geschwindigkeit: 4m/s

4. Messende Entschließung: 0,1 ″

Flachheitsmaß:



1. Axiale Strecke: (0-15) m



2. Flachheitsmessbereich: ±1.5 Millimeter



3. Genauigkeit: ± (0.2%R+0.02M2) μm (R zeigt Wert im μm an; M wird Länge in m) gemessen



4. Substratgröße: 180mm justierbar, 360mm justierbar



5. Messende Entschließung: 0.1μm



Gradlinigkeitsmaß:

Einzelteil

Achsenstrecke

Messbereich

Genauigkeit

Entschließung

Kurze Gradlinigkeit

(0.1-4) m

±3.0mm

± (0.5+0.25%R+0.15M2) μm

0.01μm

Lange Gradlinigkeit

(1-20) m

±3.0mm

± (5.0+2.5%R+0.015M2) μm

0.01μm

Anmerkung: R zeigt Wert im μm an; M wird Länge in den Metern gemessen

Perpendicularity-Maß

Einzelteil

Achsenstrecke

Messbereich

Genauigkeit

Entschließung

Kurze Gradlinigkeit

(0.1-3) m

±3.0mm

± (2.5+0.25%R+0.8M) μm/m

0.01μm

Lange Gradlinigkeit

(1-15) m

±3.0mm

± (2.5+2.5%R+0.08M) μm/m

0.01μm

Anmerkung: R zeigt Wert im μm an; M wird Länge in den Metern gemessen
