Produkt-Name: | Optische Messausrüstung | Maß: | 1750*920*1700 |
---|---|---|---|
Messbereich: | 400*300*200mm | Messende Genauigkeit: | 2.5+L/200um |
Wiederholbarkeit: | 2,5 | lineare Skalaentschließung: | 0.1um |
Ansteuersystem: | Cnc-Steuerung, geschlossenes Wechselstrom-Servoansteuersystem-, Steuerknüppel-, Mäuse- oder Tastatur | Beleuchtung: | Paralleles LED Konturnlicht des programmierbaren 8 Abschnitte LED Ringlichtes |
Markieren: | Anzeige der digitalen Anzeige,dro der digitalen Anzeige,optische Messausrüstung 0.1um |

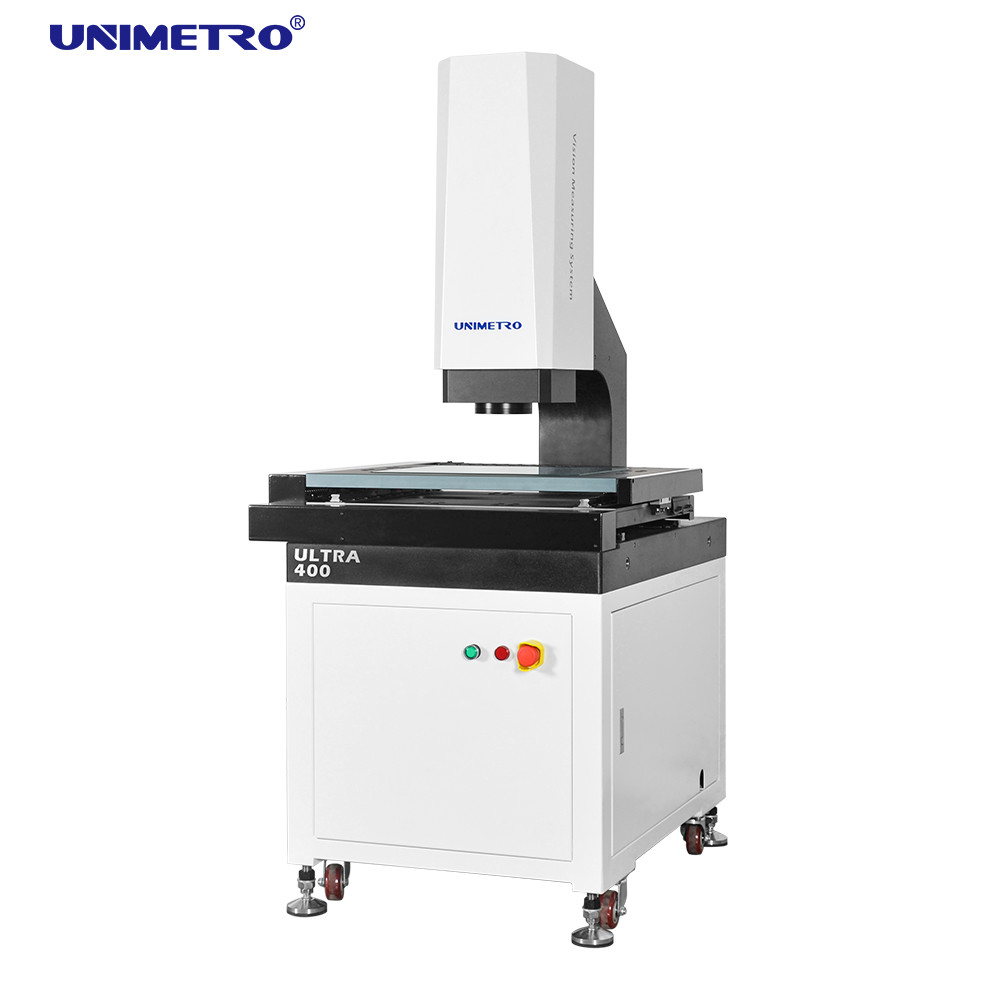

ULTRA Reihe ist optische Messausrüstung eine freitragende vollautomatische Visionsmessmaschine der hohen Genauigkeit, die für GD&T-Maß mit der automatischen motorisierten Steuerung von 3 Achse entwickelt wird. Sie rüstete sich mit der automatischen Fokussierung, automatischer beleuchtender Steuerung und automatischer Bewegung aus, der Hardware- und Software-Konfiguration, zum des Maßes von den linearen und geometrischen Maßen schnell und genau zu machen.
Ausrüstungs-Eigenschaften
◆Qualitätsdetailsteuerung
Ø-Granitbasis und Spalte, ausgezeichnete Stabilität;
Ø-machen Aluminiumarbeitsstadium, die schnell reagierende und flexible Bewegungssteuerung;
Ø-Arbeitsstadium mit hartem Oxidationsoberflächenbearbeitungsantikratzer;
Ø-Standard mit linearem Führer der Präzision, reibender Kugelumlaufspindel und Wechselstromservomotor etc., die Präzision und die Stabilität des Bewegungssystems sicherstellen;
Ø integrierte das Kontrollsystem, eingebettet mit Bewegungssteuerung, und alle Signalsteuerung als Beleuchtung und lineare Skalenablesung, stellt sicher, dass die Leistung der Maschine extrem stabil ist.
◆Hochleistungskonfiguration
Ø XYZ dreiachsige Steuerung CNC und genaue Positionierung;
Lineare Glasskala hoher Präzision Ø 0,1 um, zum der Positionierungsgenauigkeit und der Maßgenauigkeit des Systems sicherzustellen;
Farbkamera hoher Auflösung Ø GIGA, zum des Bedarfs der klaren Beobachtung und des genauen Maßes zu erfüllen;
Brauchten hochauflösendes Klickenzoomobjektiv Ø 6.5x, die genaue Verdoppelung und eine Zeitpixelkorrektur nur;
Ø mit programmierbarer Abteilung LED des Ringes 8 der Oberfläche 5 kalter Beleuchtung und parallele Beleuchtung LED und eingebaute intelligente helle Anpassung, kann es zu umreißen Steuerung die Helligkeit in der Abteilung 8 und verwirklicht waagerecht ausgerichtete Anpassung der Helligkeit 256 intelligent.
◆Flexibles Ausdehnungsvermögen
ØMulti-Arten von berührungsfreien Sensoren und schnelles fixturing System sind für Wahl, die unterschiedlicher messender Anforderung von den verschiedenen Kunden gerecht werden kann
Ringlicht ØMavable-Farbe LED ist für die ULTRA Reihe, die die Reihe flexibler und stark zu den verschiedenen Teilen mit verschiedenen Arten von Materialien oder von Formen macht, anbietet stärkere messende Anwendung verfügbar.
ØThanks zum flexiblen Ausdehnungsvermögen ULTRA der Reihe, ist es mit Notensonde, berührungsfreie messende Sensoren kompatibel und Roboterarm, erhöhen in hohem Grade die messende Leistungsfähigkeit.
Funktions-Einleitung
- Die Software kann Linien, Kreise automatisch identifizieren, wie Elemente und sie automatisch messen.
- Die Software stellt intelligente Verarbeitungsfunktionen wie aus rote Warnung der Toleranz heraus, aus Toleranzpause heraus, Maßausfallpause, manuelles Maß, überspringen Durchführung, obligatorische Durchführung, etc. zur Verfügung.
- Die Software liefert Bruchstelleneinstellungsfunktion, die den intelligenten Schalter zwischen manuellem Maß und automatischem Maß verwirklichen kann.
- Die starke Laser-Maßfunktion kann die Probleme wie Hochgeschwindigkeitsflachheitsmaß, kleiner Stoß, konkaves Punkt-, V-Winkel- und Hochpräzisionsgebogenes Oberflächenscannen leicht verwirklichen.
- Die Software liefert zusätzliche Verdunkelungsanzeichenfunktion, um den Fehler zu vermeiden, der durch Lichtstärke und die Genauigkeit und die Leistungsfähigkeit der Prüfvorrichtung zu verbessern verursacht wird.
Parameter
Modell |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
X/Y-axis Reise (Millimeter) |
300x200 |
400x300 |
500x400 |
600x500 |
|
Z-Achse Reise |
200mm (kann entsprechend den Anforderungen von Kunden angehoben werden) |
||||
Achse X/Y/Z-3 lineare Skala |
Lineare Skala-Glasentschließung: 0.1um |
||||
Anleitungs-Modus |
Linearer Führer der Präzision, zweigleisiger doppelter Schieberführer. |
||||
Betriebsart |
Steuerknüppelprüfer, Mäuseoperation, automatisches Entdeckungsprogramm. |
||||
Genauigkeit |
XYZ-Achse: ≤2.5+L/200um |
||||
Wiederholbarkeit |
±2.5um |
||||
Videosystem |
CCD |
Hohe Auflösung 1/3" Farbcd-kamera |
|||
Linse |
6.5X setzen Klickenzoomobjektiv fort; Optische lineare Wiedergabe: 0.7X-4.5X; Videolineare wiedergabe: 26X~172X (21,5" Monitor) |
||||
Beleuchtungssystem |
Kontur |
Parallele Konturnbeleuchtung LED |
|||
Oberfläche |
0~255 Oberflächenbeleuchtung der Abteilung LED Ringes 8 Stepless justierbare 5 |
||||
Lineare Wiedergabe |
0.7X~4.5X |
||||
Messende Software |
Messende Selbstsoftware UNIMETRO 2D völlig |
||||
Tragfähigkeit |
±2.5um |
||||
Arbeitsbereich |
25Kg |
||||
Stromversorgung |
Temperatur 20℃±2℃, Feuchtebereich<2> |
||||
Ddimension (W*D*H) (Millimeter) |
220V/50Hz/10A |
||||
Ddimension (W*D*H) (Millimeter) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
Nettogewicht (Kilogramm) |
380 |
450 |
600 |
800 |
