Entschließung: | 0,1 um | Arbeitsstadiumsladen: | 10kg |
---|---|---|---|
Absolutes Messen des Außenmaßes: | 0 - 100mm | Außenmaßerhöhungsmessen: | 0-750mm |
Markieren: | horizontale Profil Projektor,Profilprojektormaschine |
Eigenschaften
Die Maschinenbasis benutzt HochleistungsRoheisen, mit Alterungsprozess, hohe Stabilität.
Die messende Spindel verwendet, quadratischen Entwurf zu optimieren, sicherstellt die Bewegungsstabilität während des Messvorgangs.
Mehrfache leistungsfähige Zusätze für Wahl, zufriedenstellende unterschiedliche messende Anforderung.
Die kratzende Lichtquelle benutzt Infrarotgenerator, den mit Vorteil der Niederspannung ist, niedrig gegenwärtiger, kleiner, langer Lebenszyklus.

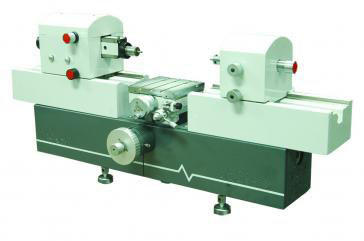

Die UNIDL-36H Längenmessmaschine benutzt Messverfahren der hohen Genauigkeit und stimmt mit dem Abbeprinzip überein und bietet hohe messende Präzision an.
Die Reihe benutzt System des photoelektrischen Strichgitters der Hochleistung und Unterteilungssystem, mit hoher Genauigkeit und Stabilität.
Einschließlich starke Software schloss die Kompensation des Lesefehlers und der Fehler, die durch Temperaturdifferenz verursacht wurden und automatisch, die Wendepunktfunktion ein identifizierend.
Parameter
Messbereich (Millimeter):
Außenmaß: absolutes messendes 0 - 100, Erhöhung, die 0-750 misst
Innenmaß: unter Verwendung des kleinen messenden Hakens (max. Tiefe 12, maximale Stärke 50): 10-480
Unter Verwendung des großen Hakens (maximale Tiefe 50, maximaler Stärke 85): 30-450
Unter Verwendung des elektrischen Gerätmessens: unter Verwendung des elektrischen messenden Hakens ist 1-60, wann unter Verwendung des Universalhakens ist 14-112
Entschließung: 0.1um
Genauigkeit: (Temperatur 20°C±0.2°C)
Modell | Außenmaßmessen | Innenmaßmessen |
JD36 | 0.3um | 0.7um |
JD36-H | 0.2um | 0.6um |
Innengewindemitteldurchmessermessen:
Unter Verwendung des kleinen Hakens (kleiner Durchmesser ist 13-30)
Unter Verwendung des großen Hakens ist kleiner Durchmesser 31-2 x (70 - die Wandstärke), Neigung: 0,5 - 6
Externes Mitteldurchmessermessen (Millimeter): Maximum 200, Neigung 1 - 6
Messende Kraft (N): 0, 1,5, 2,5
Wertanzeigenfehler:
Modell | Außenmaßmessen | Innenmaßmessen |
JD36 | 2σ≤0.2um | 2σ≤0.4um |
JD36-H | 2σ≤0.1um | 2σ≤0.3um |
Universalarbeitsbühne: Installierung Maß (Millimeter), ungefähr 160 x 160
Höhenstellbereich (0-100) Millimeter, Querreisen: 25 Millimeter
Um y-Achse geneigt: ±3 Grad, Arbeitsstadiumsrotation: Grad ±4
Arbeitsstadiumsladen: 10kg
Messendes zusammenpassendes Maß des Abdeckungsinnendurchmessers: φ6H7
Externer Durchmesser der messenden Abdeckungsstange und des messenden internen Zusammenbringens der Abdeckung: φ6g6
Arbeitsbereich: Temperatur 20℃±0.5℃, Feuchtigkeit ≤60%RH
Gewicht: 170kg
Maß (Millimeter): 1060 X 390 X 450
