Horizontale optische Digital-Profil-Projektor-Maschine für das Wellen-Teil-Messen

Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO
Modellnummer: UNPJ26-400H
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holz-Fall
Lieferzeit: 15 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5 pro Monat
Detailinformationen
Helles Oberflächenc$übertragen: Optikfaser Optikstruktur: Horizontal
Arbeitsstadiumsmaß (Millimeter): 450 x 150 Messbereich (Millimeter): 250 x 150
Messende Genauigkeit: 3+L/75um (L ist die messende Länge, Einheit: Millimeter) Max. Loading (Kilogramm): 5
Markieren:

digitaler Profilprojektor

,

Profilprojektormaschine


Produkt-Beschreibung

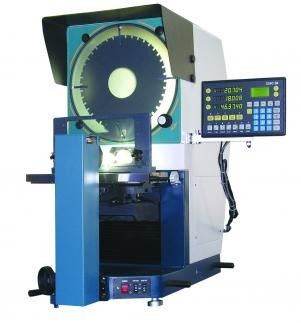

Horizontaler optischer Profil-Projektor 400 Millimeter-Schirm für das Wellen-Teil-Messen



Einleitung


Der horizontale optische Profilprojektor UNPJ26-400H Reihe ist Entwurf für allgemeine Anwendung, ist er mit intelligentem Entwurf und einfache Operation, die z-Achse benutzt Art Führerweise der Hochleistung V, ist Getriebe hell und bequem.

Die Konturnbeleuchtung ist Schalter von der hohen Helligkeit zur niedrigen Helligkeit, die für das Messen der verschiedenen Teile passend ist. Beleuchtung der hohen Qualität bietet klar Bild und genaue lineare Wiedergabe an.

Das Oberflächenlicht benutzt Optikfaser für das Übertragen, kleine, hohe Helligkeit und einfache Operation. Der horizontale optische Profilprojektor UNPJ26-400H Reihe wird mit großem Projektionsschirm, horizontaler Optikentwurf, es ist das perfekte Messgerät für die Wellenteile eingebettet.



Parameter


Arbeitsstadiumsmaß (Millimeter)

450 x 150

Messbereich (Millimeter)

250 x 150

Fokussierungsbereich (Millimeter)

0-80

Entschließung (Millimeter)

0,001

Messende Genauigkeit

0,001

Max. Laden (Kilogramm)

5




Linse

Lineare Wiedergabe

10X

20X

50X

100X

Ansichtstrecke

φ40mm

φ20mm

φ8mm

φ4mm

Arbeitsabstand

88mm

81mm

54mm

45mm



Projektorschirm
Schirmdurchmesser: 400mm
Drehende Strecke: 0 - 360 Grad
Drehende Winkelentschließung: 1'
Drehende messende Genauigkeit: 4'

Fehler der linearen Wiedergabe: 0,08%

Beleuchtung

Konturnlicht und Oberflächenlicht: Lampe des Halogens 24V150W
Oberflächenlicht: Lampe des Halogens 24V150W, reflektierendes Gerät schloss ein

Arbeitsbereich

20℃±5℃, Feuchtigkeit 40%-70%RH
Arbeitsmaß (Millimeter): 687 x 443 x 942
Gewicht: 150kg
